阶梯式斜角支撑块三维CAD练习构件

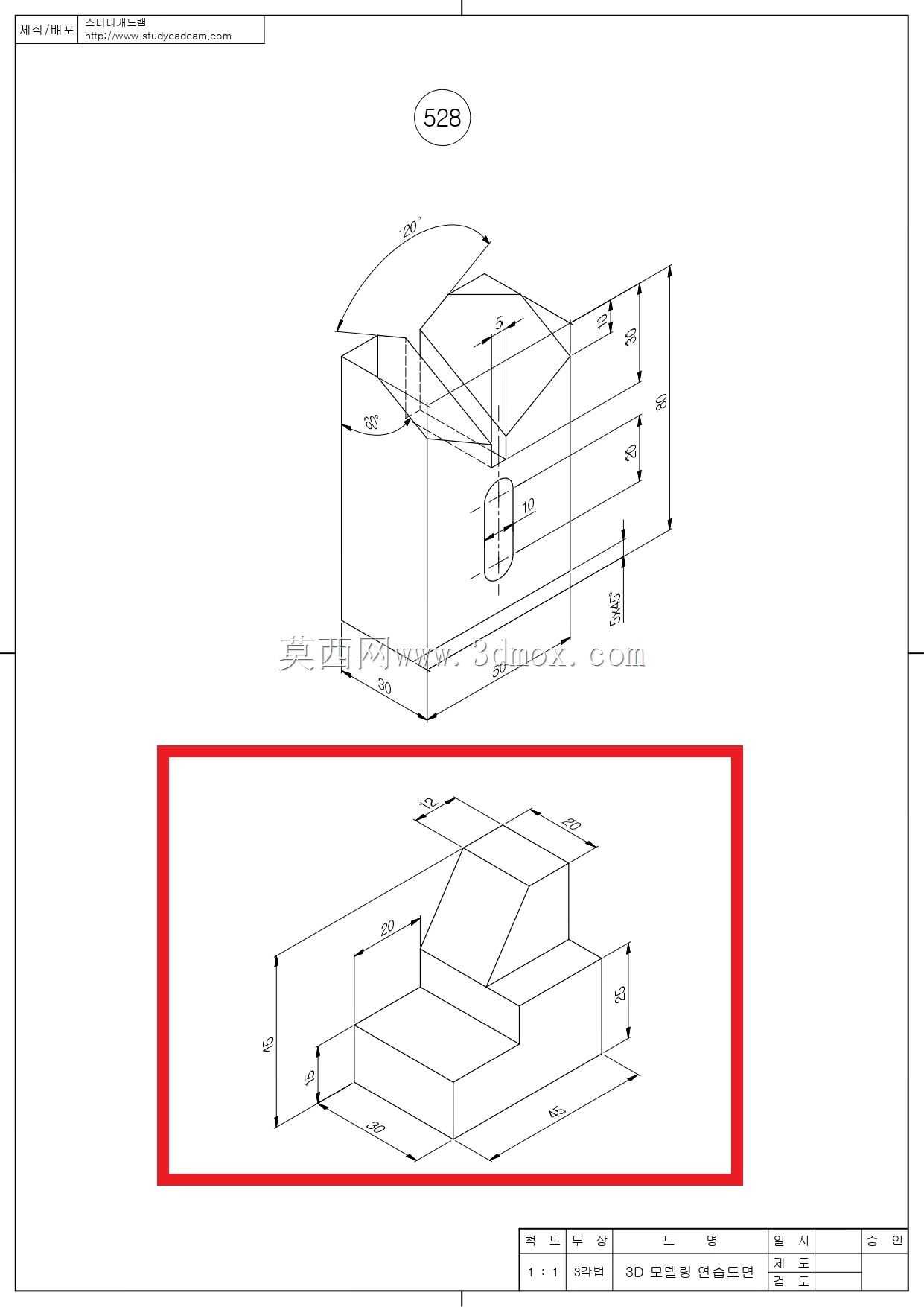

　　这类阶梯斜角块状构件，在工装夹具的定位支撑场景中十分常见，很多小型工位的工件承托、简易挡料结构都会用到类似的几何构型，没有复杂的曲面特征，全是规则的平面与直角、斜角过渡，非常适合刚接触三维建模的从业者练习拉伸、切除、基准面建立这些基础命令。从结构本身来看，构件分为三层递进的块状结构，最下层是尺寸最大的矩形基座，承担整个构件的安装固定功能，基座的底面为全平面设计，能够直接贴合工装台的T型槽台面或者安装基板表面，不需要额外加工适配的安装凸台，只要在基座对应位置打沉头孔就能完成固定，安装边界完全由基座的外轮廓决定，不会超出下层矩形的长宽范围，不会和周边的其他夹具组件产生干涉。中间层的块体在基座的一侧向上延伸，宽度比基座窄，形成第一级阶梯，

　　这个阶梯面可以作为小型工件的侧向定位面，抵靠住工件的侧边，限制工件的水平方向位移，不需要额外加装定位销就能实现粗定位，适合对定位精度要求在0.1mm级别的普通工装场景。最上层是带斜角的凸起块，斜角从中间层的顶面一直延伸到最上层块体的顶端，这个斜角面的作用是导向，当工件从上方吊装或者放置到支撑位时，斜角可以自动引导工件滑落到正确的支撑位置，避免直角边卡滞工件，减少人工对位的调整时间。设计这类构件的时候，首先要确定下层基座的长宽尺寸，要根据所支撑工件的重量来核算基座的接地面积，避免支撑时构件发生倾覆，一般来说基座的单边宽度要比上层结构宽出至少15mm，保证固定螺栓的安装空间，同时让整体重心落在基座的中心区域。

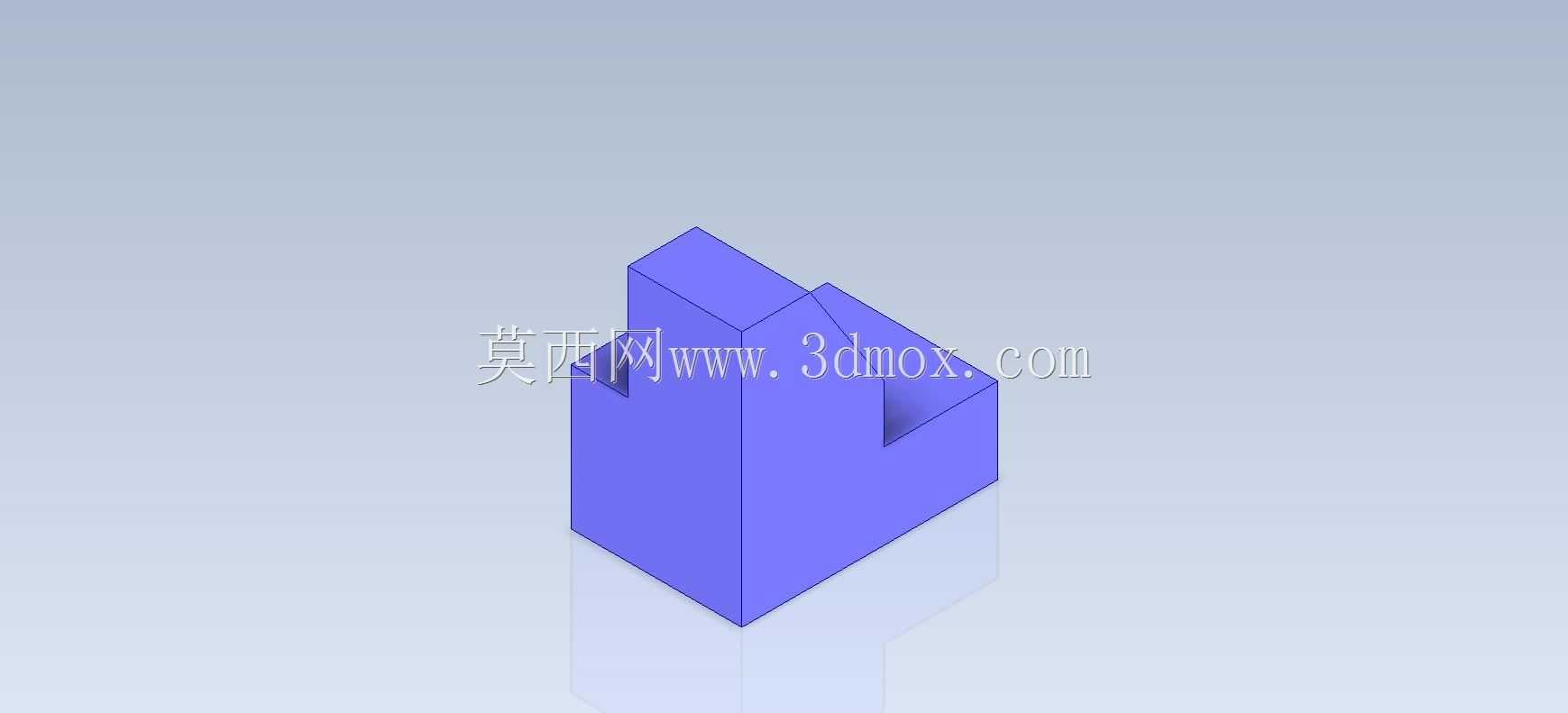

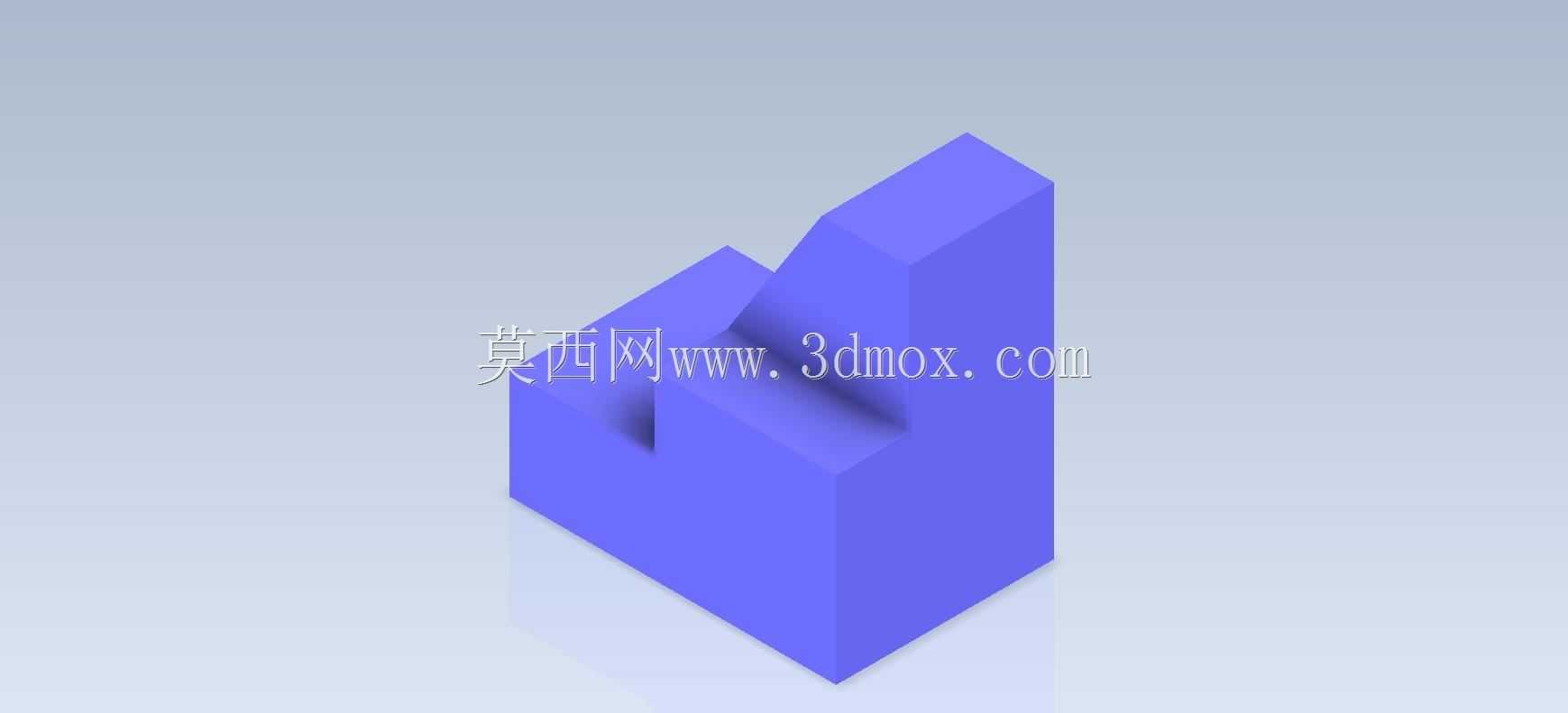

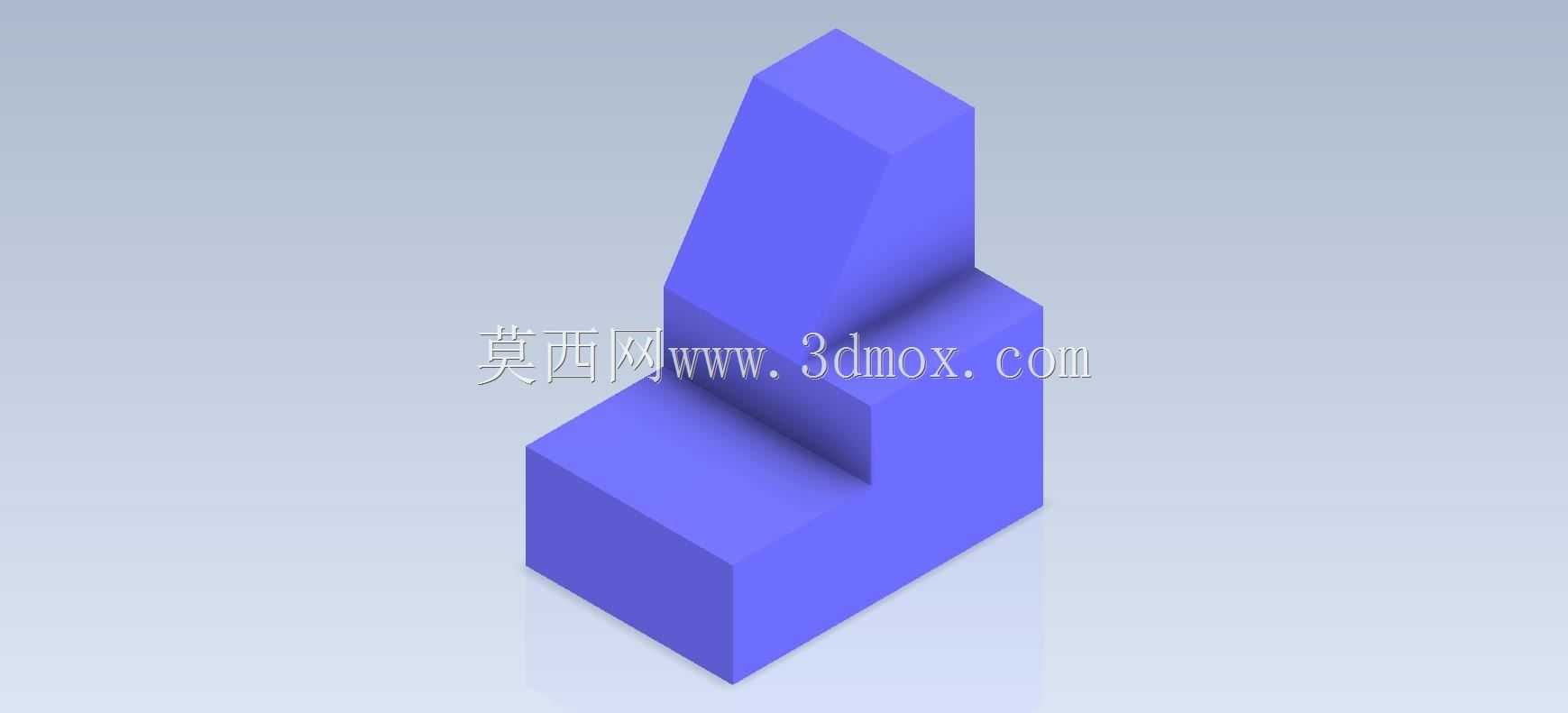

　　中间层的高度要匹配工件的定位高度需求，不能过高导致构件整体刚性下降，也不能过低无法起到定位挡边的作用，通常中间层的高度设置为总高度的三分之一左右，既能保证挡边的有效接触高度，也不会让上层结构的悬伸量过大。最上层的斜角角度一般设置在30度到45度之间，角度太小导向效果差，工件容易顺着斜角滑出支撑位，角度太大则导向行程过短，起不到自动对位的作用，斜角的加工面要保证平面度，避免出现凹凸导致工件放置后出现倾斜。这类构件的建模逻辑非常清晰，首先在前视基准面上绘制构件的侧视轮廓，也就是带阶梯和斜角的封闭多边形，直接用凸台拉伸命令拉伸出整体的宽度，就能得到构件的基本实体，不需要多次叠加拉伸特征，建模效率很高，也方便后续修改尺寸参数，

　　只要调整草图里的各段长度、角度数值，就能快速生成不同规格的同类型支撑块。在实际生产中，这类构件一般用45号钢直接铣削加工就能满足使用要求，不需要做复杂的热处理，只有在支撑面有耐磨需求的时候，才会在接触面上堆焊一层耐磨合金，或者加装可拆卸的硬质合金垫片，延长构件的使用寿命。很多自动化生产线的上料工位旁，都会安装多个这类阶梯支撑块，组成工件的临时承托架，承托待加工的小型块状零件，结构简单可靠，维护成本极低，就算发生碰撞损坏，也能快速替换新的构件，不会长时间耽误生产线的运行。建模练习的时候，要注意各阶梯之间的垂直过渡面要保证和底面垂直，斜角面和相邻平面的交线要清晰，不能出现建模时的特征重叠或者零厚度几何错误，这些细节也是实际工程建模中必须注意的要点，很多新手建模时容易忽略特征之间的几何约束，导致导出的工程图出现尺寸标注错误，或者导入加工编程软件时出现破面，通过这类简单构件的反复练习，就能养成规范的建模习惯，掌握基础的结构设计逻辑，理解不同几何特征在实际功能上的作用，而不是只会照着图纸画形状，不明白每个结构存在的意义。
