定心块机械零件结构设计方案

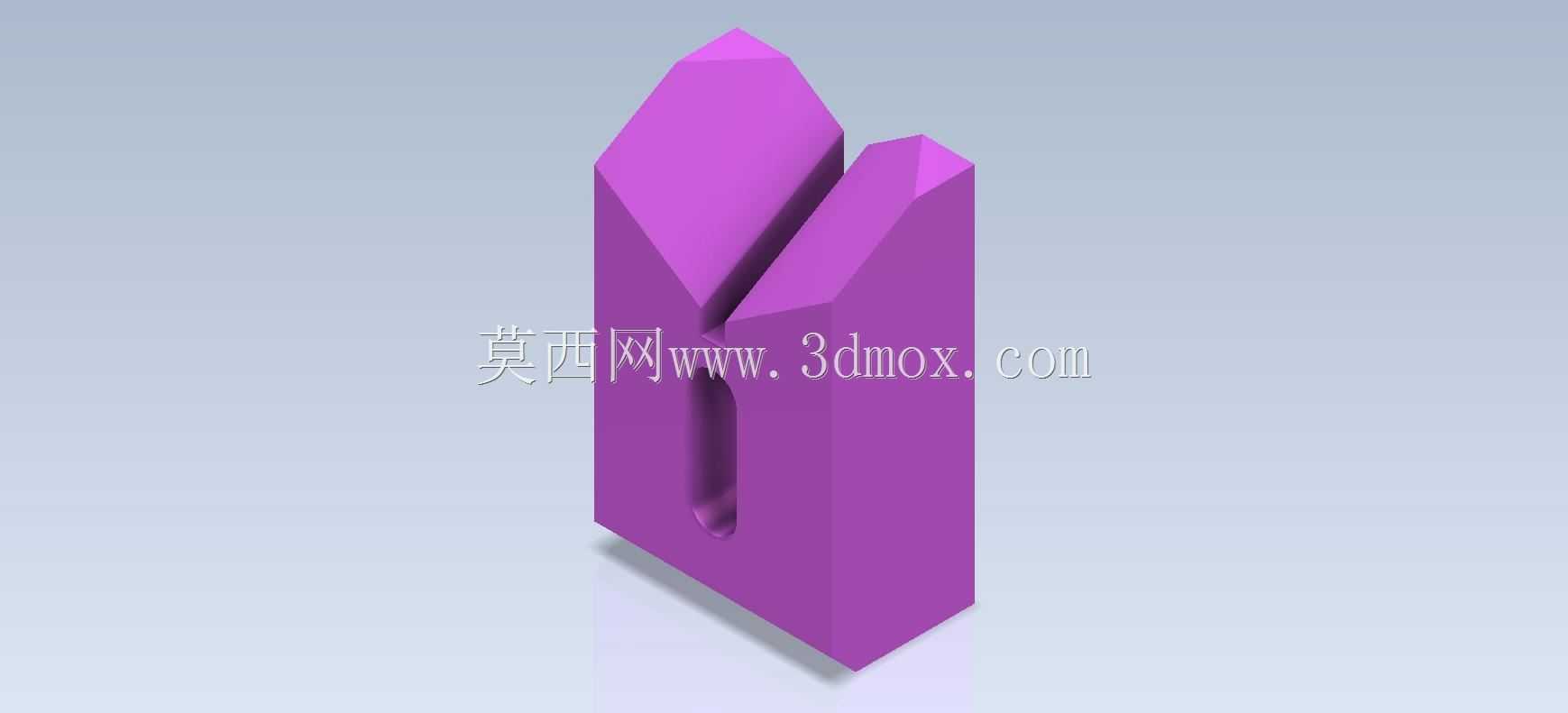

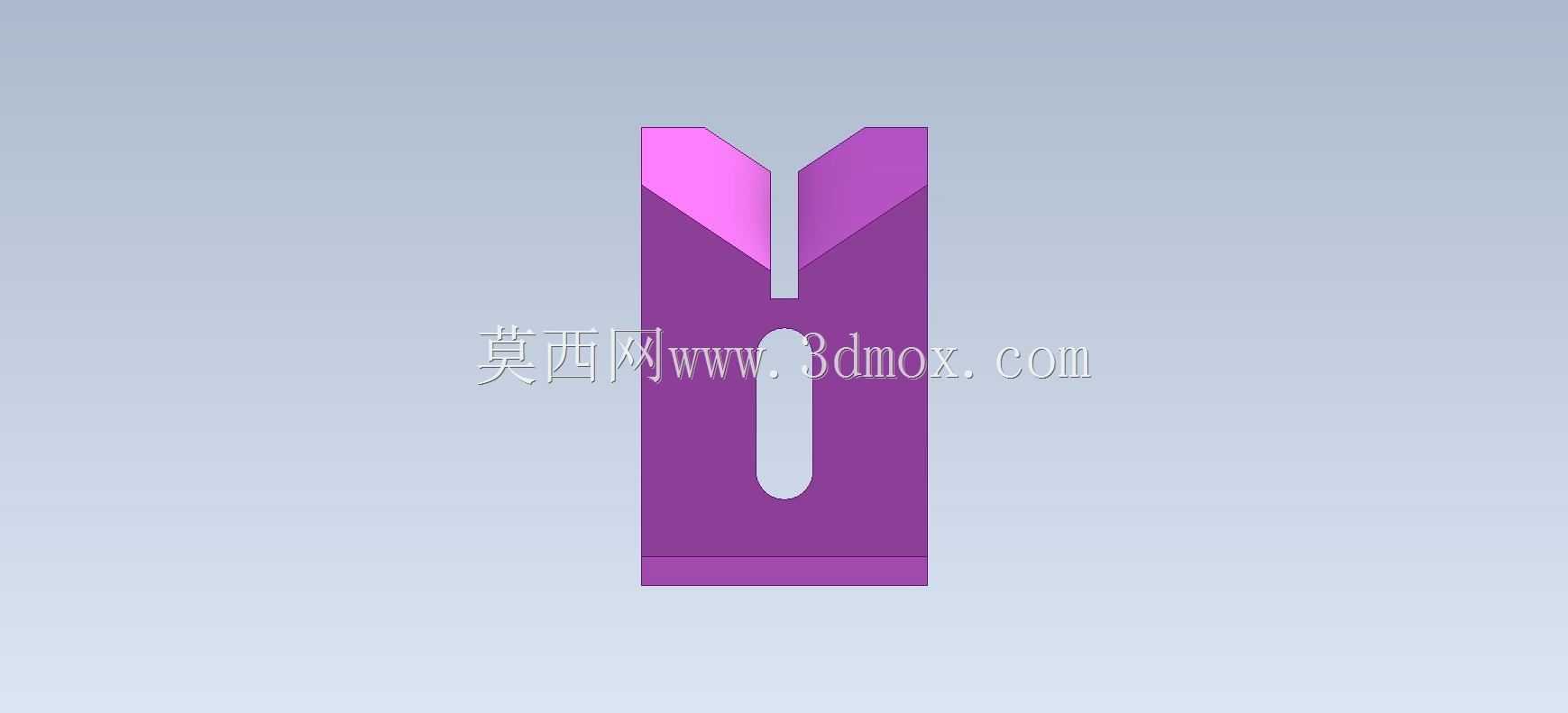

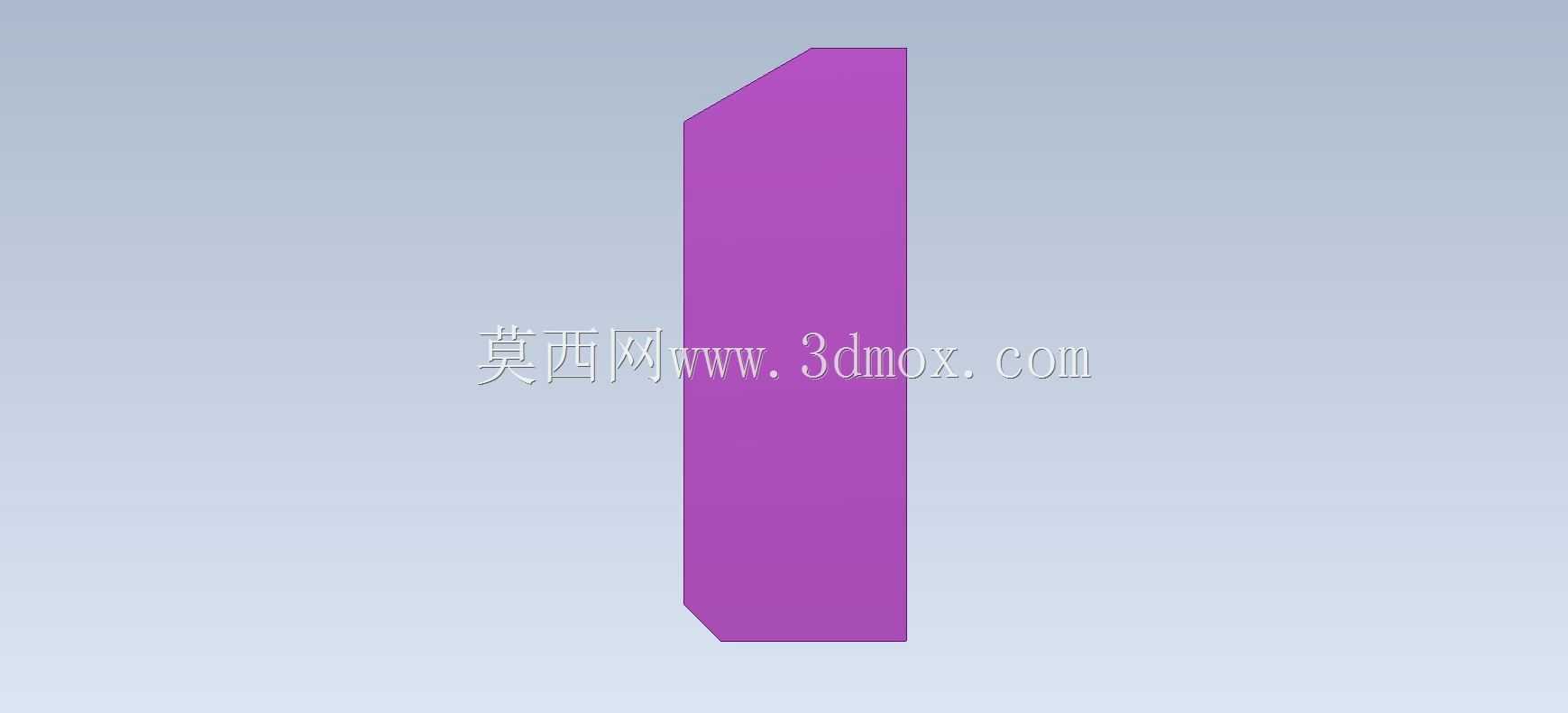

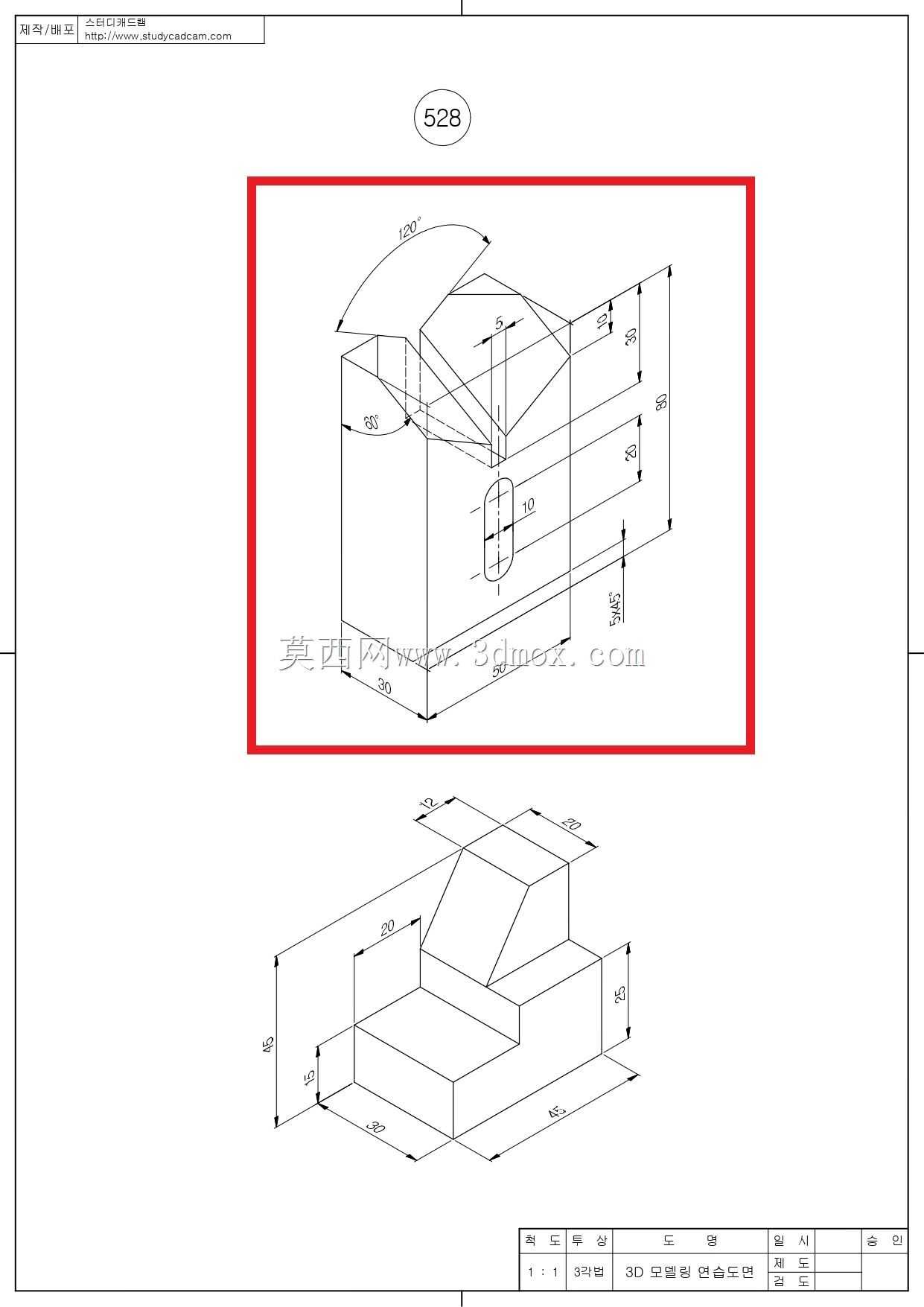

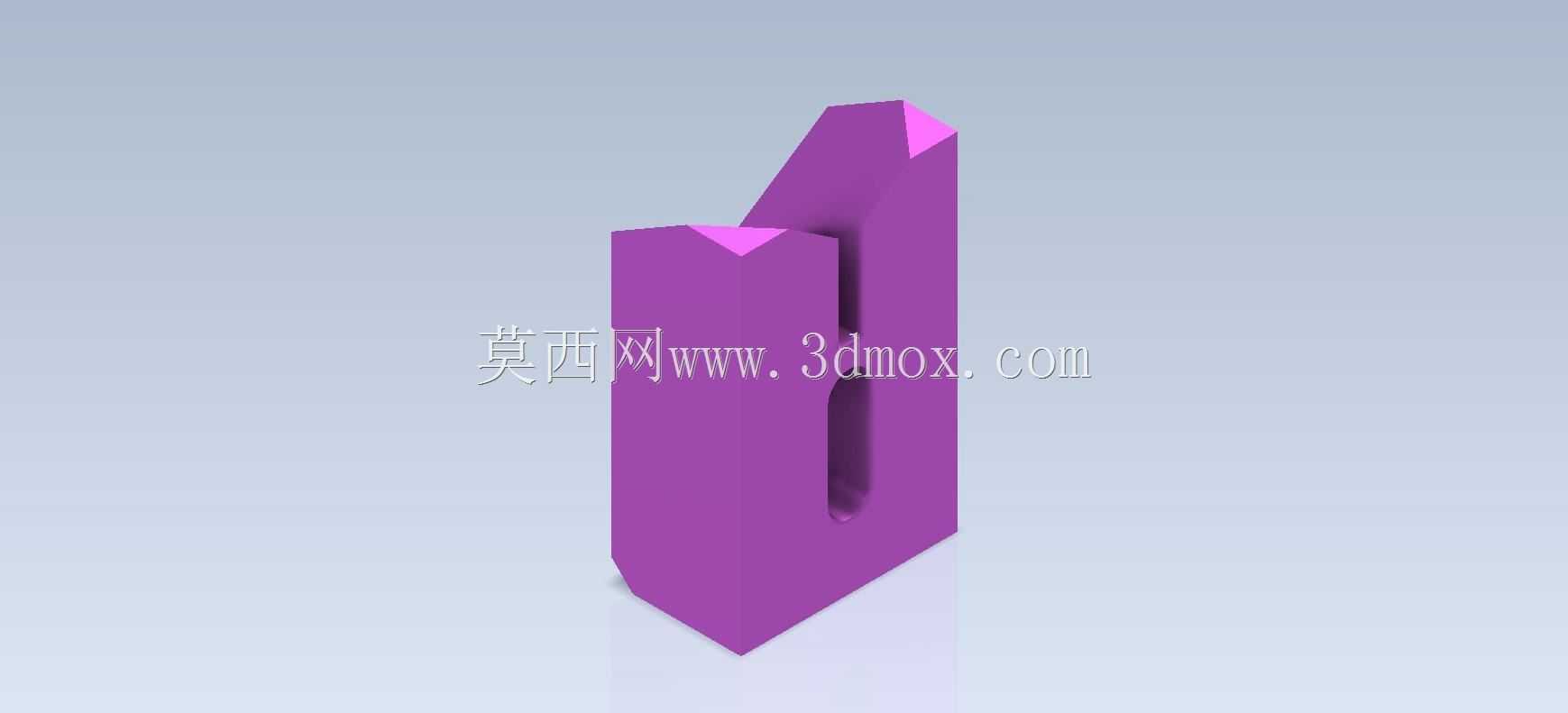

　　在工装夹具与精密装配的实际作业场景里，定心类零件的精度直接决定了整套工装的装夹同轴度误差，这类零件常应用在轴类零件铣削加工工装、小型发动机组件定位工位、精密检测夹具的定位环节，承担着让被装夹工件快速找正中心、抵消装夹间隙、保证加工或装配基准统一的核心作用。这款定心块的整体结构采用立式棱柱主体设计，主体截面为规整矩形，在实际工装布局中，这类矩形截面的零件可以直接嵌入工装基板的矩形安装槽内，不需要额外设计防转结构，依靠安装槽的侧壁配合就能限制零件自身的周向转动，大幅简化工装的整体加工工序，降低工装制造成本。零件上部设计有对称分布的双斜面导向结构，两个斜面从顶端向内侧收拢形成V型定位开口，这个开口的角度经过参数化校核，在实际装夹过程中，不管是圆柱类工件还是带定位轴的组件，顺着斜面滑入开口后，会在斜面的导向作用下自动滑向中心位置，不需要操作人员反复调整工件位置找正，能将单工位的装夹找正时间缩短60%以上，尤其适合批量零件的加工工位使用。在零件的正面侧壁，设计有一条沿竖直方向分布的长圆形通槽，这个槽结构并非减重设计，在实际应用中，这个槽是安装锁紧件的让位空间，当定心块嵌入工装基板的安装槽后，锁紧螺钉可以穿过这个长槽将零件固定在基板上，同时长槽的长度方向预留了调整余量，操作人员可以根据不同直径工件的装夹需求，沿槽的长度方向微调定心块的安装高度，适配不同规格工件的定位需求，不需要重新加工安装孔，提升了工装的适配范围。从结构强度角度考量，

　　这款定心块的所有棱边都做了小尺寸倒角处理，一方面避免零件在搬运、安装过程中锋利棱边划伤操作人员，另一方面也能消除零件加工过程中产生的应力集中点，避免零件在长期承受装夹挤压力的过程中出现棱边崩裂的问题，延长零件的实际使用寿命。零件的两个导向斜面的表面粗糙度要求控制在Ra1.6以内，在实际使用中，光滑的斜面能减少工件滑入时的摩擦阻力，避免工件表面被刮伤，同时也能减少长期使用后的斜面磨损量，保证定位精度的长期稳定性。在安装边界方面，这款定心块的底面为全平面设计，安装时需要与工装基板的安装面完全贴合，安装面的平面度公差需要控制在0.02mm以内，避免安装面存在间隙导致零件倾斜，影响最终的定位精度；零件的左右两侧面为定位基准面，

　　与安装槽侧壁的配合间隙控制在0.01-0.02mm之间，间隙过大会导致零件装夹后出现晃动，间隙过小则会导致零件拆装困难，增加工装维护的难度。在设计思路上，这款零件没有采用复杂的曲面结构，所有特征都可以通过常规的铣削加工完成，不需要使用五轴加工设备，普通的三轴数控铣床甚至普通铣床配合工装就能完成加工，大幅降低了零件本身的加工成本，适合作为入门级结构设计练习案例，帮助初学者理解定位类零件的设计逻辑，掌握工装零件的公差配合、安装让位、功能结构整合的设计方法。在实际的小型发动机装配工位中，这类定心块常用来定位气门组件、活塞销等小尺寸轴类零件，保证装配过程中零件的同轴度符合设计要求，避免出现装配偏斜导致的组件卡滞、磨损过快等问题；

　　在普通铣床的简易工装中，这类定心块也可以作为批量轴类零件铣扁、铣槽工序的定位元件，配合快速夹钳使用，能实现小批量零件的快速装夹加工，不需要使用昂贵的专业卡盘，降低小型加工车间的设备投入成本。从建模逻辑来看，这款零件的特征构建顺序完全贴合实际加工工序，首先拉伸生成主体棱柱结构，之后切除生成上部的V型导向开口，再切除生成正面的长圆形安装槽，最后对所有棱边进行倒角处理，整个建模过程没有冗余特征，特征树逻辑清晰，修改参数时可以直接调整开口角度、槽的长度、主体尺寸等参数，快速生成适配不同工件尺寸的衍生型号，符合参数化设计的实际要求，能帮助初学者建立加工导向的建模思维，避免出现建模特征与实际加工工序脱节的问题。
