圆顶罩类机械端盖结构三维练习模型

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698366
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型
  • 圆顶罩类机械端盖结构三维练习模型

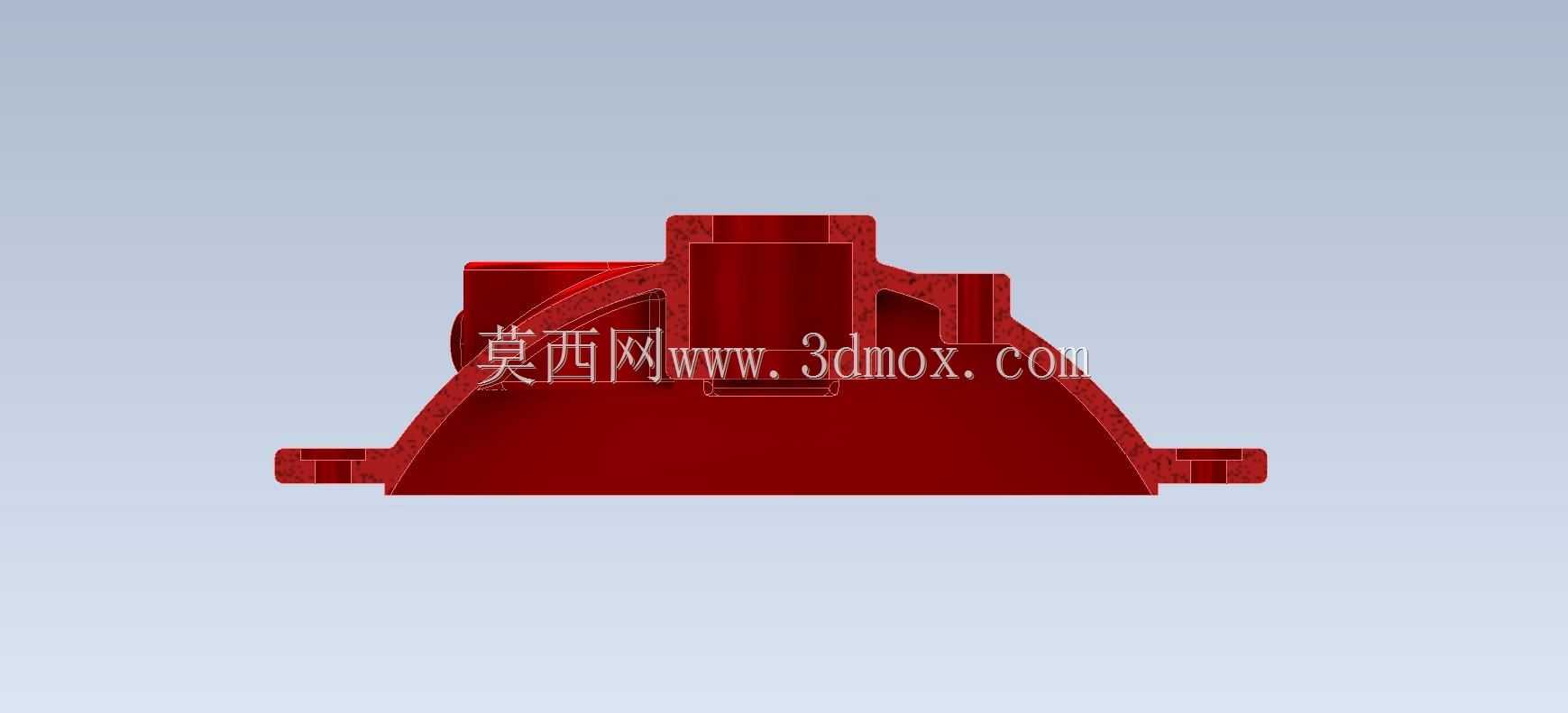

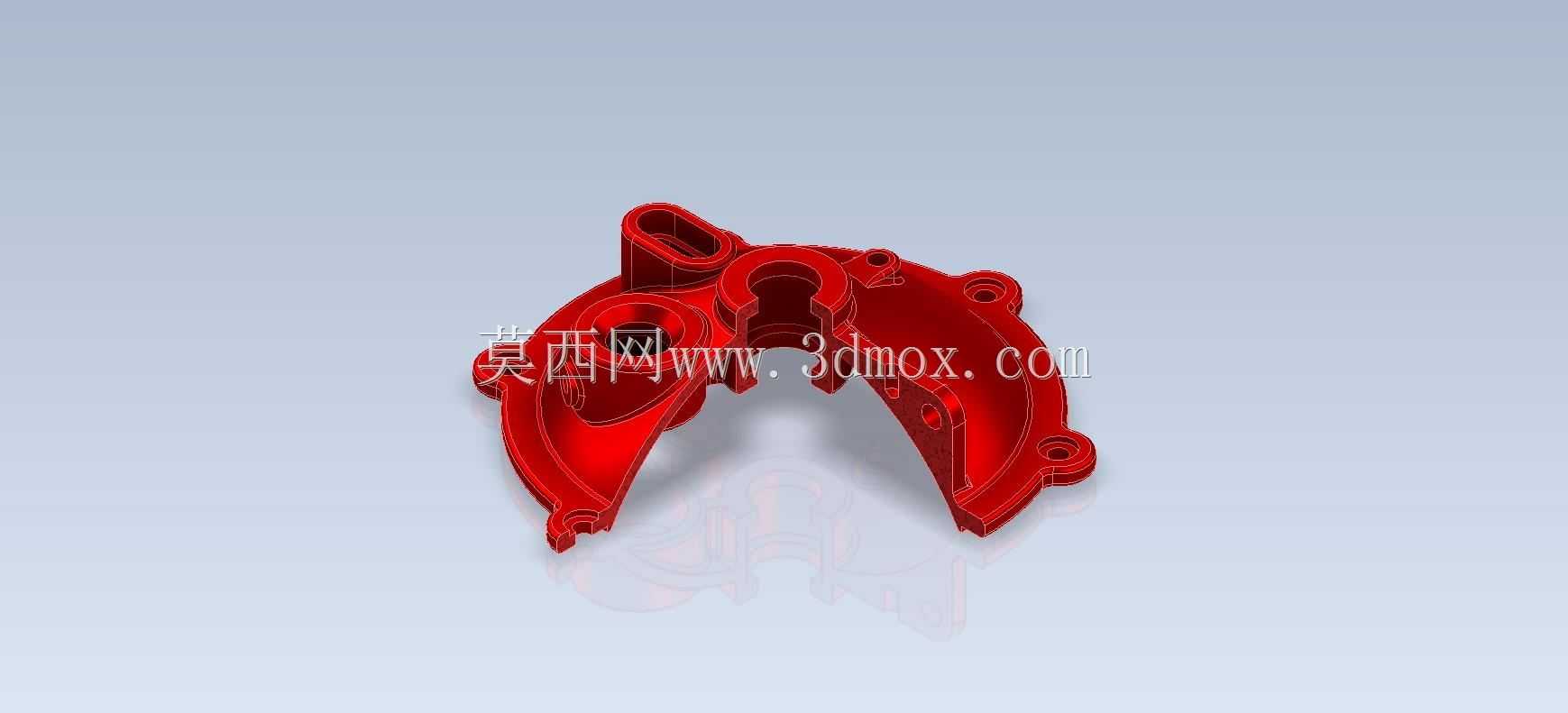

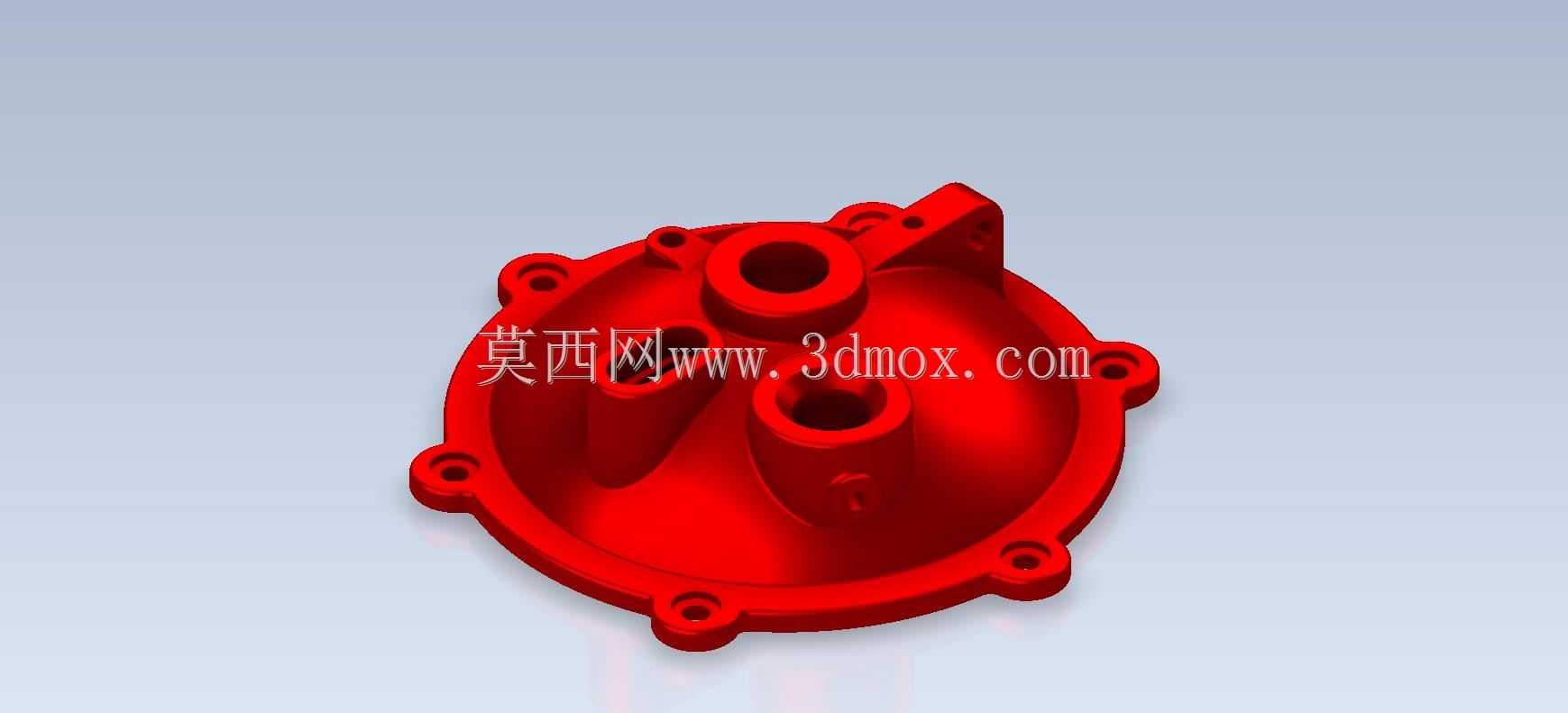

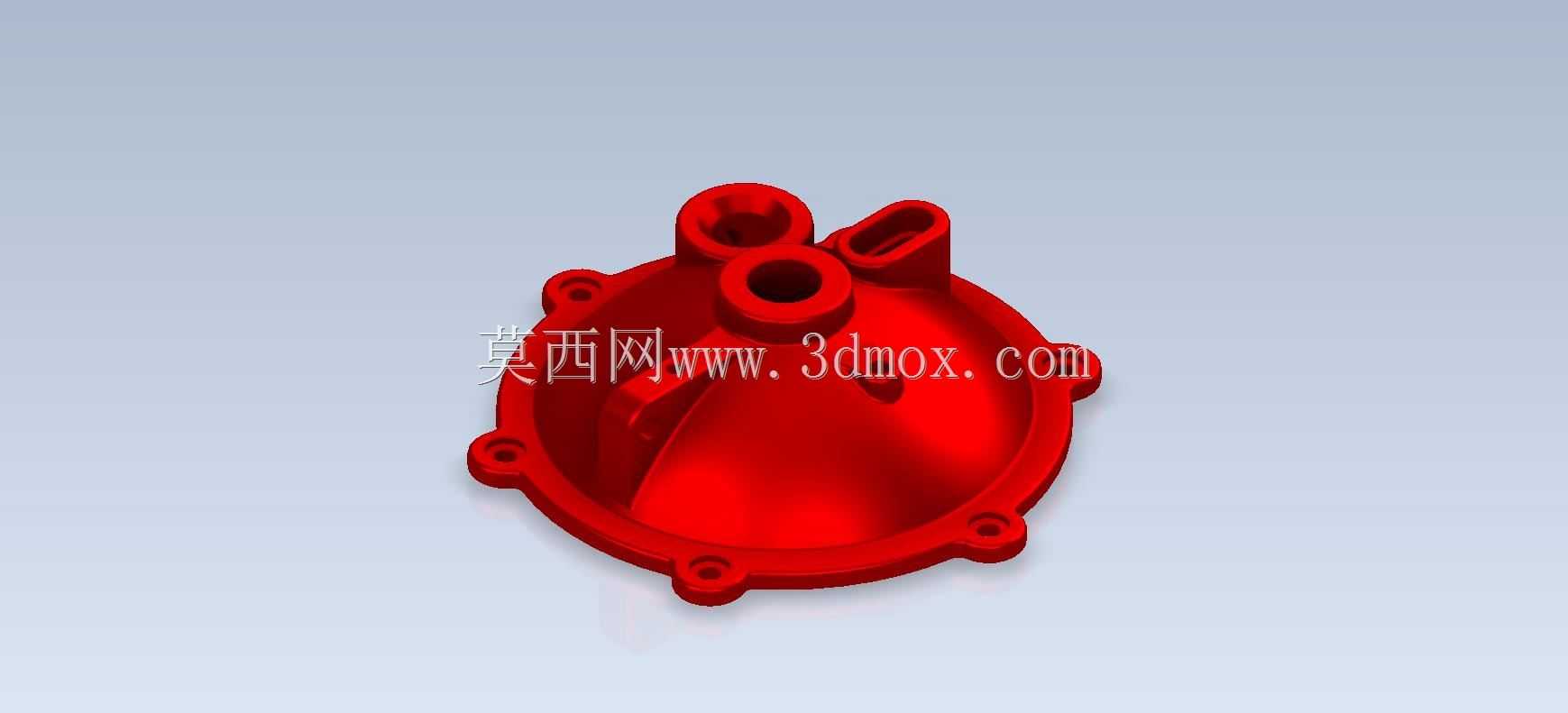

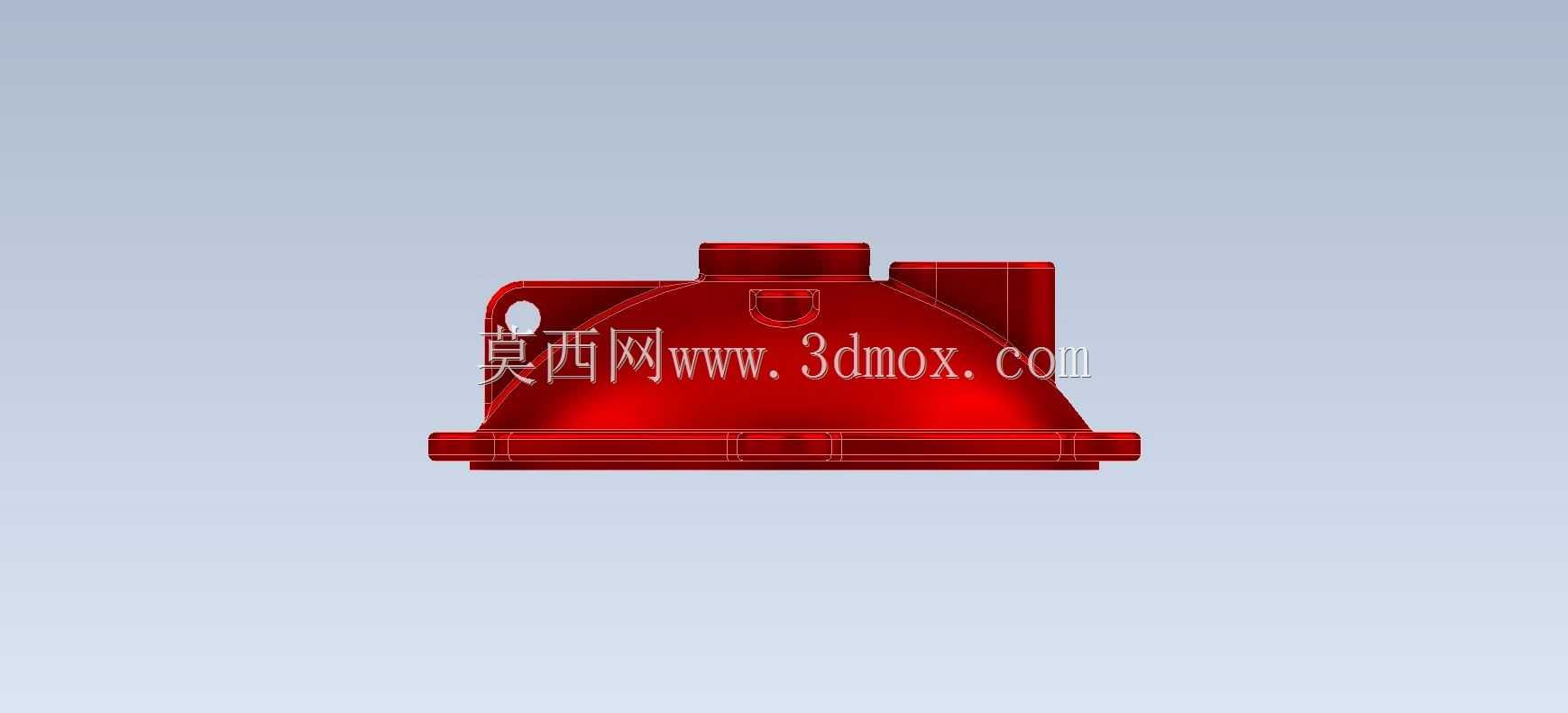

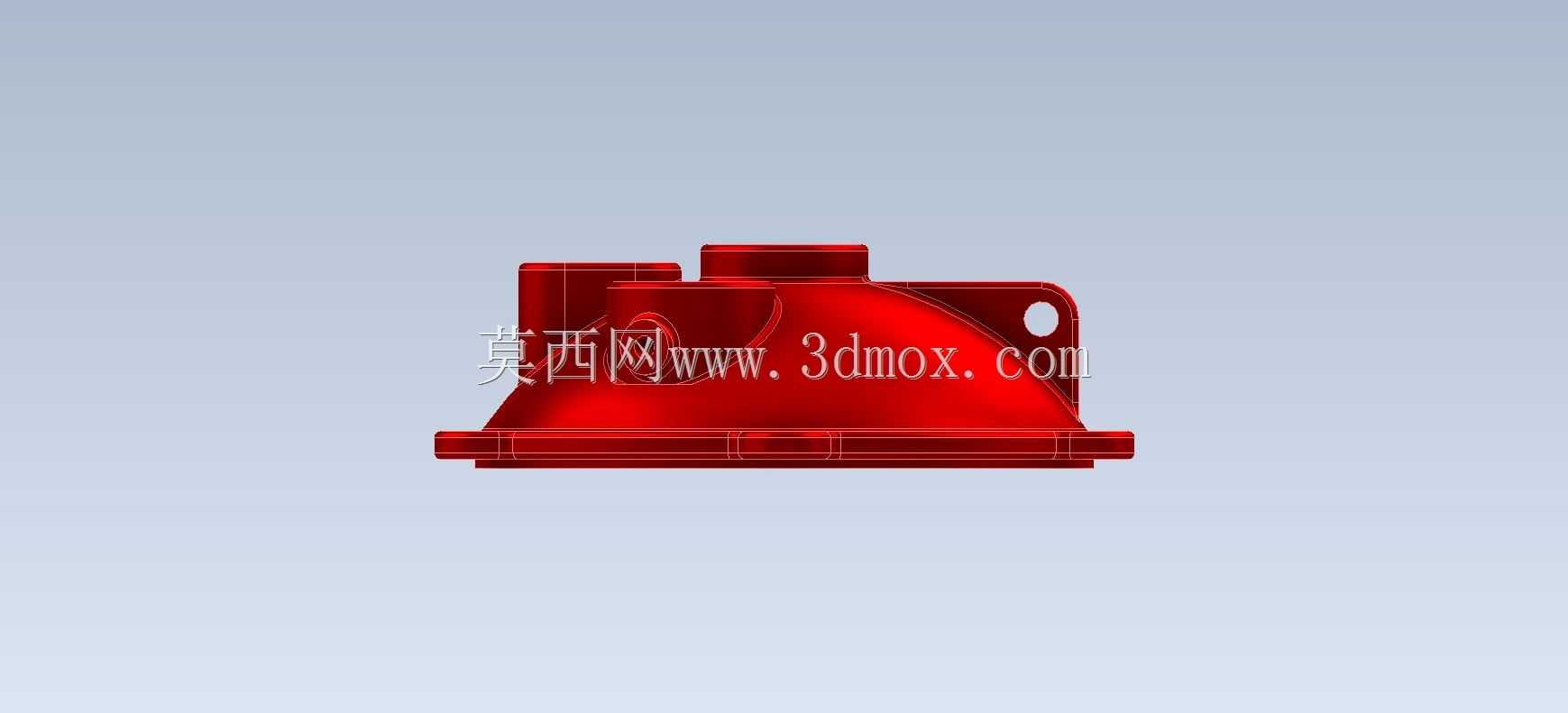

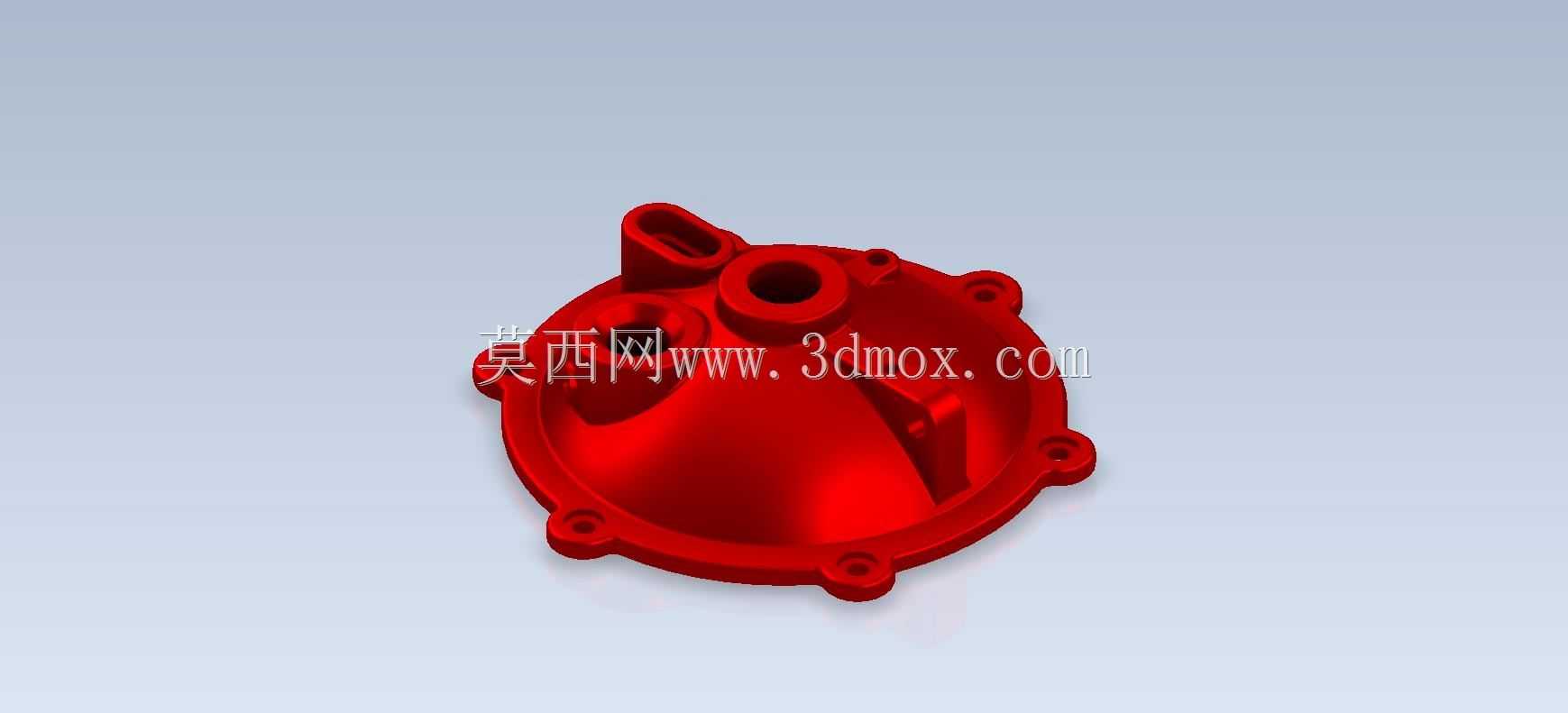

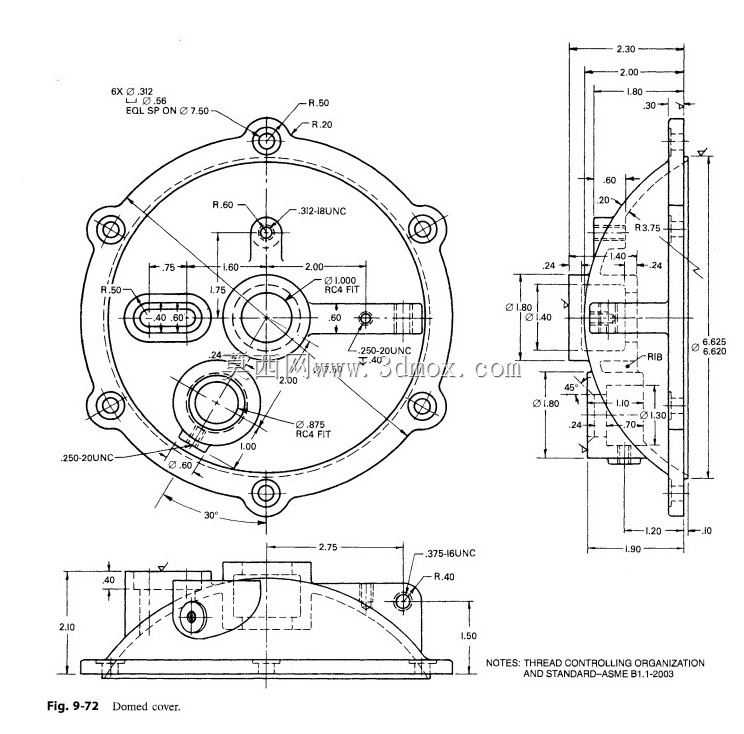

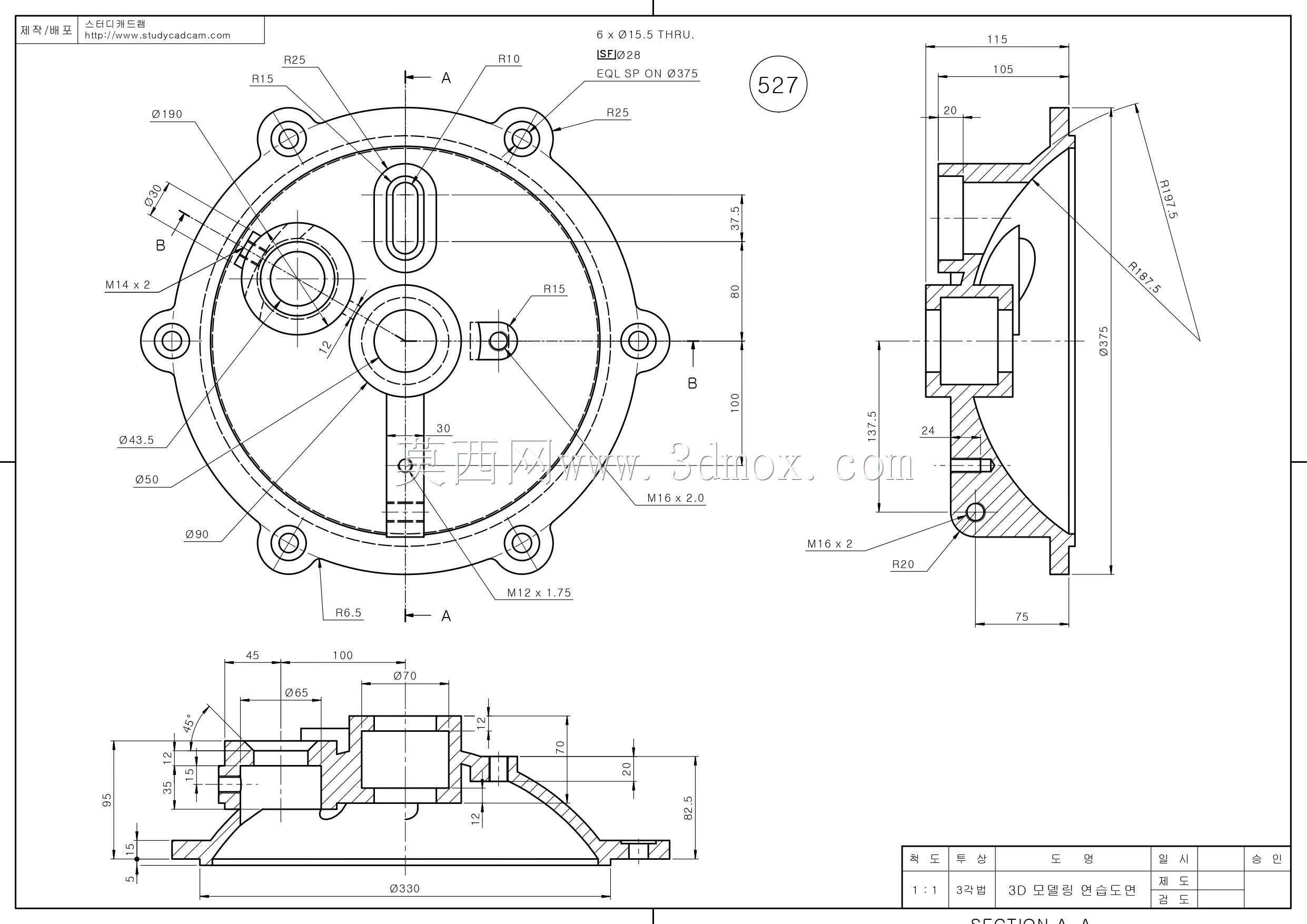

  这类圆顶罩结构属于小型动力单元的端盖类防护零件,常见于小型内燃机、气动马达、液压泵站的端部封装场景,核心作用是为腔体内部的运动构件提供封闭防护空间,同时集成外接管路的安装接口,避免外界粉尘、水汽进入腔体内部破坏传动副的润滑环境,也能防止内部润滑油飞溅外泄。从结构布局来看,零件整体采用带圆弧过渡的穹顶式壳体设计,相比平面端盖,穹顶结构在同等壁厚下能承受更高的腔体内部压力,减少受压变形量,同时可以给腔体内部的偏心运动构件预留足够的运动避让空间,避免端盖内壁与运动件发生运动干涉。零件外缘均匀分布6个带安装凸台的螺栓孔,每个凸台都做了局部加厚处理,螺栓孔周边设置了沉头结构,安装时螺栓头可以完全沉入凸台内部,不会突出零件外表面,

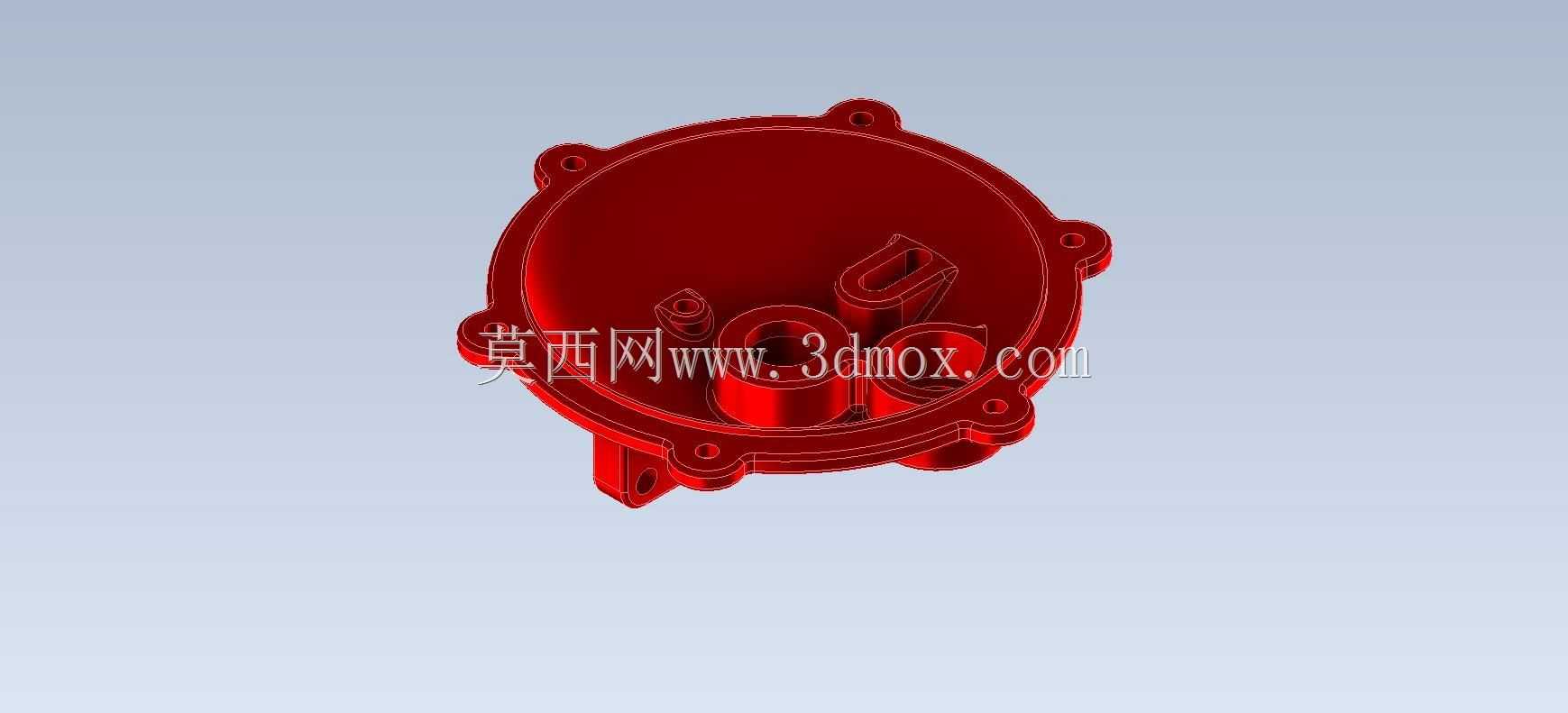

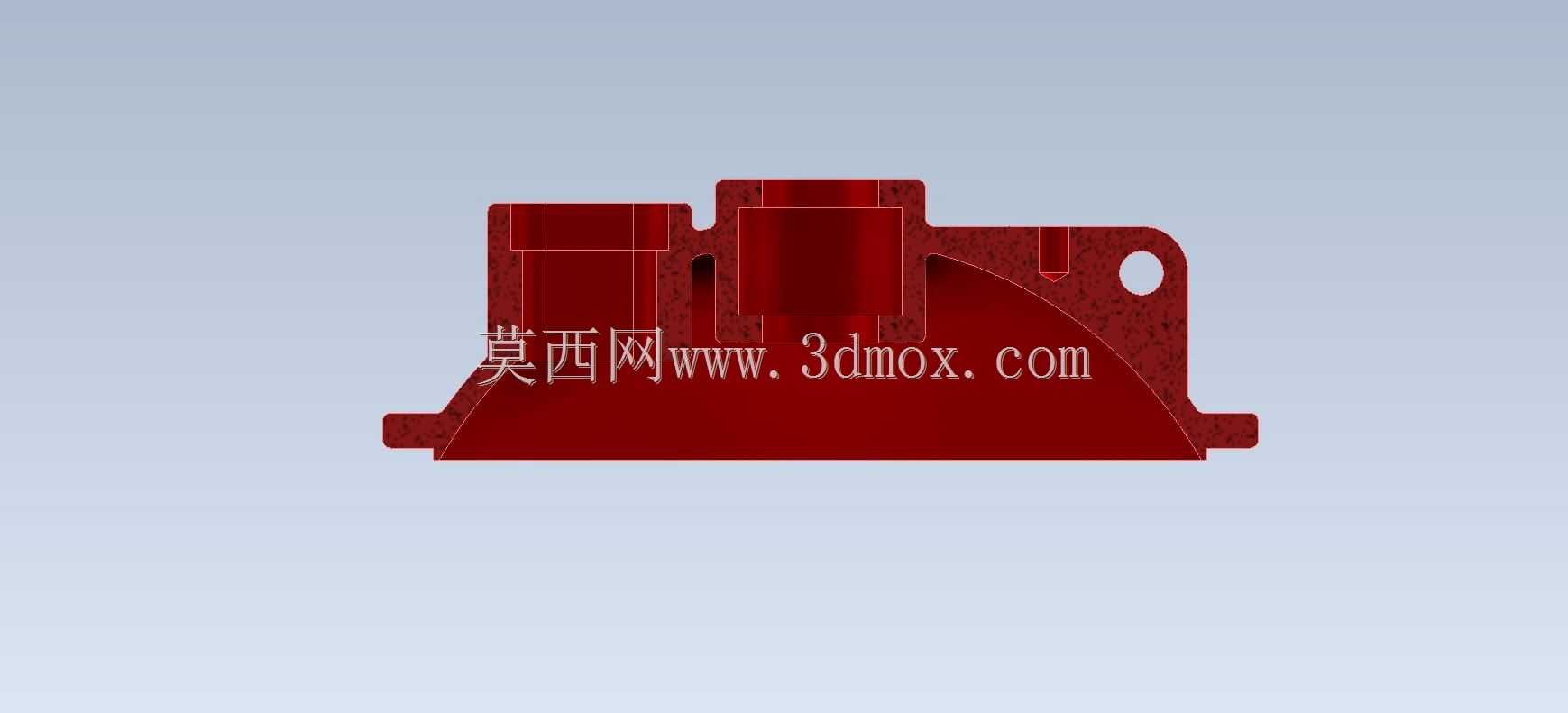

  既可以避免安装后螺栓被外物磕碰损坏,也能让零件安装后整体外观更规整,相邻螺栓孔的孔距公差控制在±0.1mm范围内,保证安装时与基座的螺孔完全对位,不会出现强制装配导致的壳体应力开裂问题。穹顶面上集成了两个不同通径的管状接口,其中直径较大的接口为腔体的主通气/通油接口,接口内壁做了阶梯孔结构,可以适配不同规格的管路接头,接口根部做了R3的圆角过渡,避免应力集中导致接口受外力时断裂;直径较小的斜向接口为溢流/测压接口,接口轴线与穹顶面呈32度夹角,这个角度设计是为了避开周边的安装螺栓操作空间,同时方便外接管路的排布,减少管路弯折角度。零件内壁设置了两道环形加强筋,一道沿着穹顶与外缘法兰的衔接位置分布,另一道围绕大接口的根部环形布置,

  加强筋的高度为4mm,厚度为2.5mm,在不显著增加零件整体重量的前提下,大幅提升壳体的结构刚性,减少腔体受压时的形变量,同时可以作为内部密封件的定位挡边,安装密封胶圈时可以快速定位,避免胶圈偏移导致的密封失效。从安装边界来看,零件整体最大外径为128mm,穹顶最高点距离安装法兰面的高度为42mm,安装后突出基座表面的尺寸控制在合理范围内,不会占用过多的设备外部空间,适配安装的基座端面需要加工对应尺寸的密封槽,配合O型密封圈可以实现IP65级别的防护效果,满足一般工业场景下的使用要求。建模过程中需要重点关注各个安装接口的位置度公差,以及螺栓孔与安装面的垂直度要求,壁厚要保持均匀,整体壁厚控制在3mm左右,

  避免注塑或者铸造过程中出现缩痕、气孔等工艺缺陷,各个转角位置都要做不小于R1的圆角过渡,既符合加工工艺要求,也能减少应力集中点,提升零件的长期使用可靠性。这类端盖零件虽然结构不算复杂,但集成了安装定位、接口集成、防护密封、结构加强等多个设计要素,是机械结构设计中非常典型的壳体类练习案例,通过对这类零件的建模练习,可以熟练掌握曲面过渡、凸台布局、加强筋设计、安装位公差控制等常用的机械结构设计技巧,理解壳体类零件设计中工艺性与功能性的平衡思路,避免出现只关注功能忽略加工可行性,或者只考虑工艺导致结构性能不足的设计问题。
