三角排布多腔密封端盖结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698367
  • 三角排布多腔密封端盖结构设计
  • 三角排布多腔密封端盖结构设计
  • 三角排布多腔密封端盖结构设计
  • 三角排布多腔密封端盖结构设计
  • 三角排布多腔密封端盖结构设计
  • 三角排布多腔密封端盖结构设计

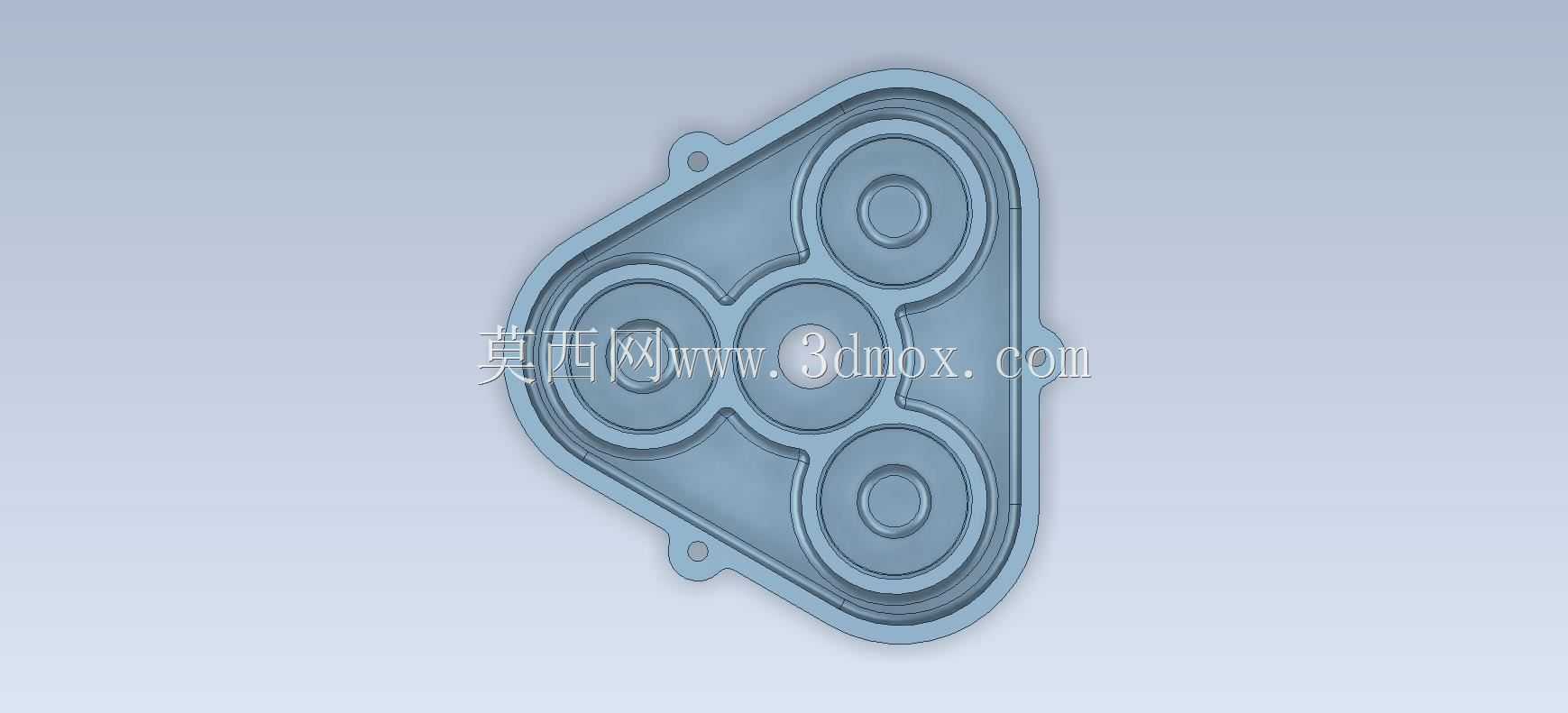

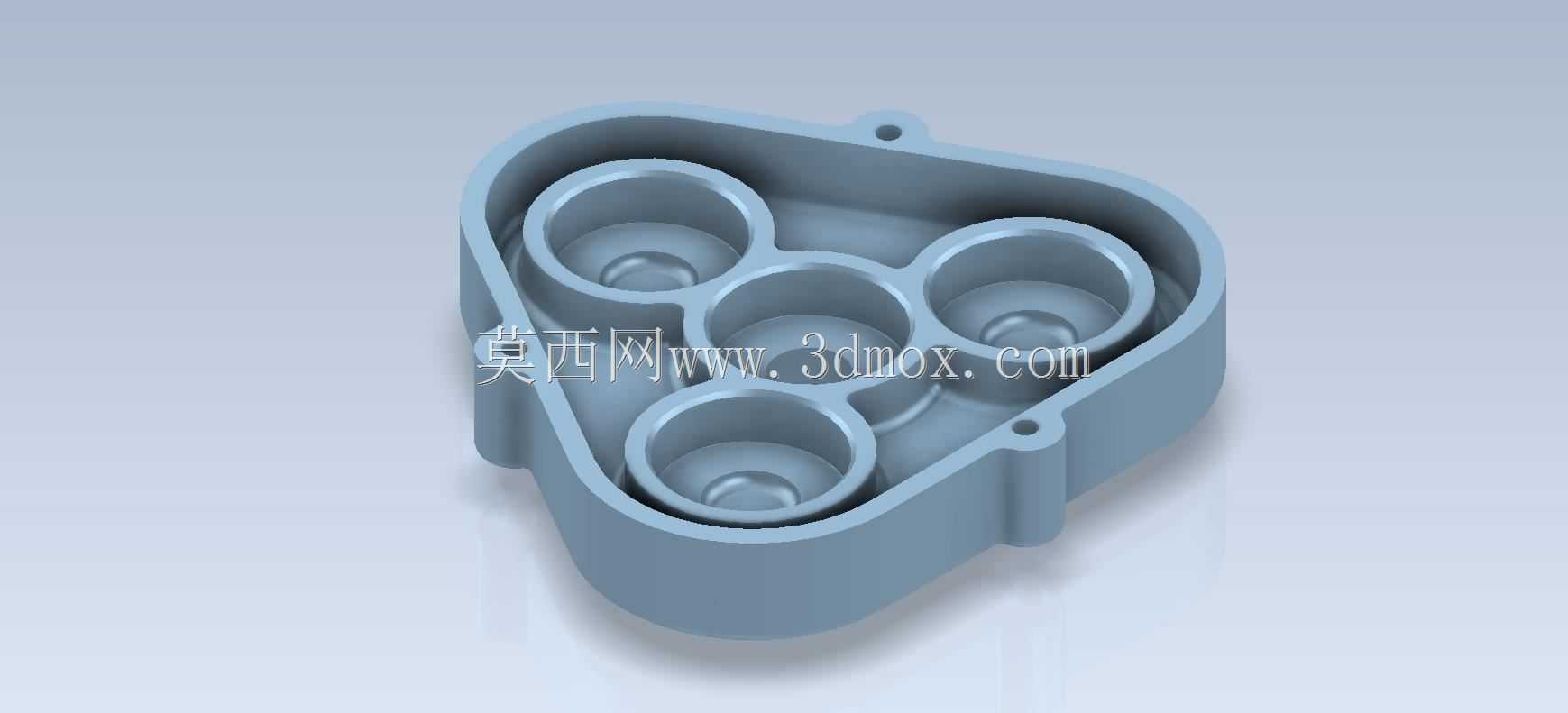

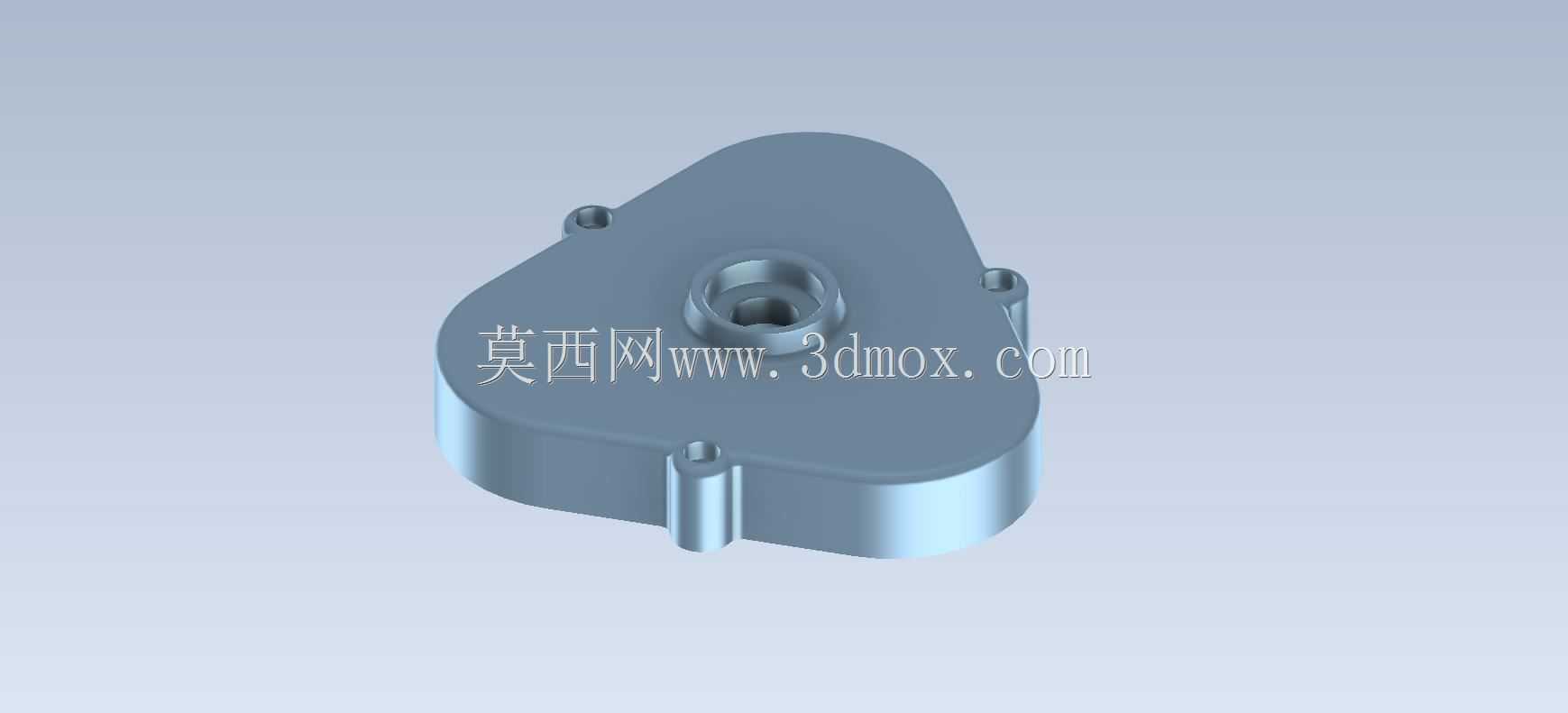

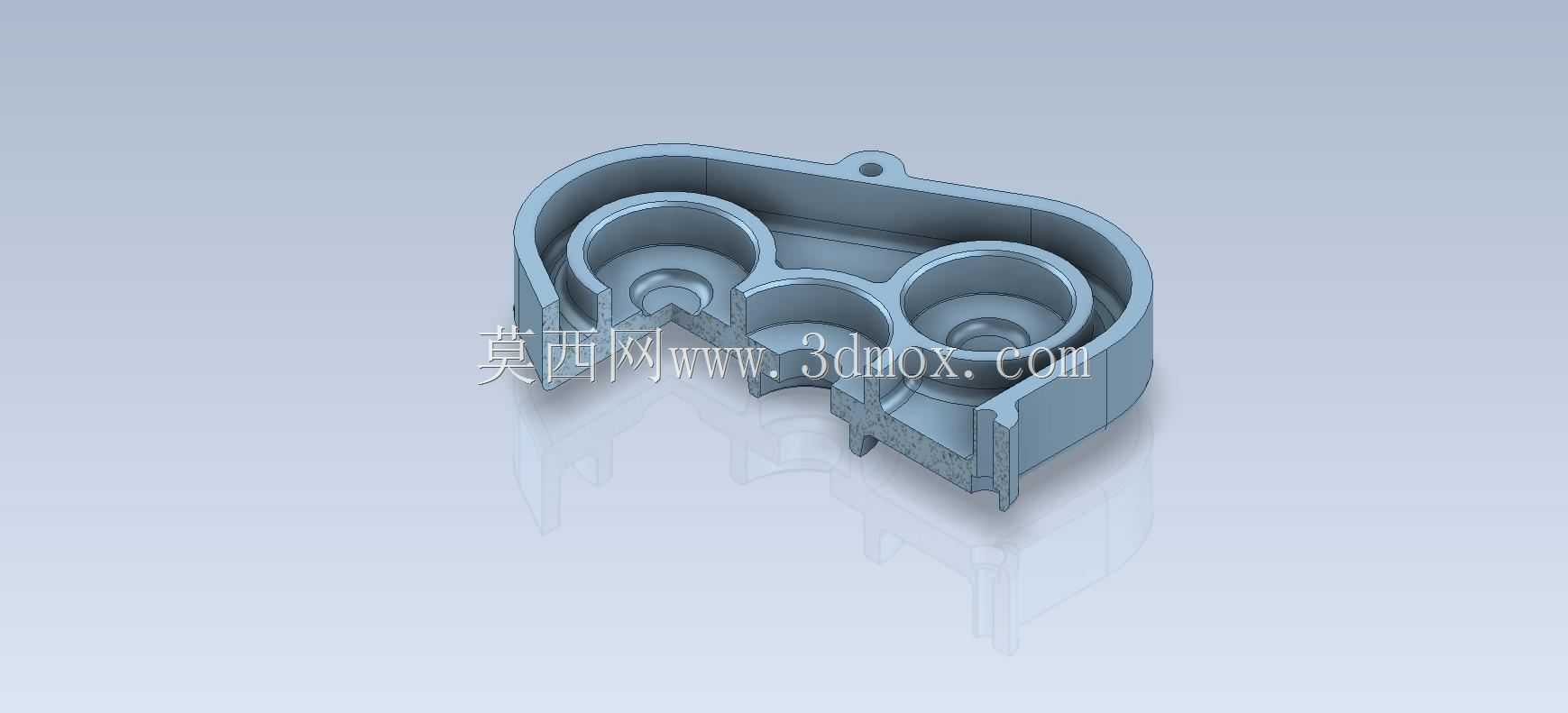

  这类三角排布的多腔端盖结构,常应用在小型多通路流体分配模块、紧凑型多联泵组的端部密封,或是多轴传动机构的端侧防护场景中,日常在小型液压动力单元、实验室流体控制设备、便携气动工具的内部结构里都能见到同类型设计的身影。从实际功能来看,该零件首先承担腔体密封作用,四个内凹的圆柱腔分别对应四个独立的功能通路,每个腔底部的环形凸台是密封件安装位,可适配O型圈或者平垫实现轴向静密封,避免腔体内的介质出现串腔或者外漏问题;零件外缘的三角轮廓是适配安装空间的优化设计,相比传统圆形端盖,在三个顶点位置预留的安装凸耳带通孔,可通过螺栓直接固定在对应基体上,不需要额外增加安装法兰,能大幅压缩整体安装占用的空间。

  设计这类零件的时候,首先要匹配对应基体的安装孔位坐标,三个安装孔的中心距必须和基体上的螺纹孔位置完全对应,否则会出现安装错位无法装配的问题;四个圆柱腔的内径尺寸需要和内部装配的柱塞、阀芯或者轴承外圈尺寸做公差配合,通常腔体内径采用H7级公差,保证装入的零件既能顺畅滑动或者转动,又不会出现过大的径向间隙导致密封失效。零件的壁厚设计需要兼顾刚性和轻量化,侧壁厚度通常取3-5mm,腔体之间的分隔筋厚度不小于2.5mm,避免在介质压力作用下出现筋位变形导致的密封失效;外轮廓的边角位置全部做R2-R3的圆角过渡,一方面是减少注塑或者机加工过程中的应力集中,另一方面也能避免安装时锐边划伤操作人员或者密封胶管。

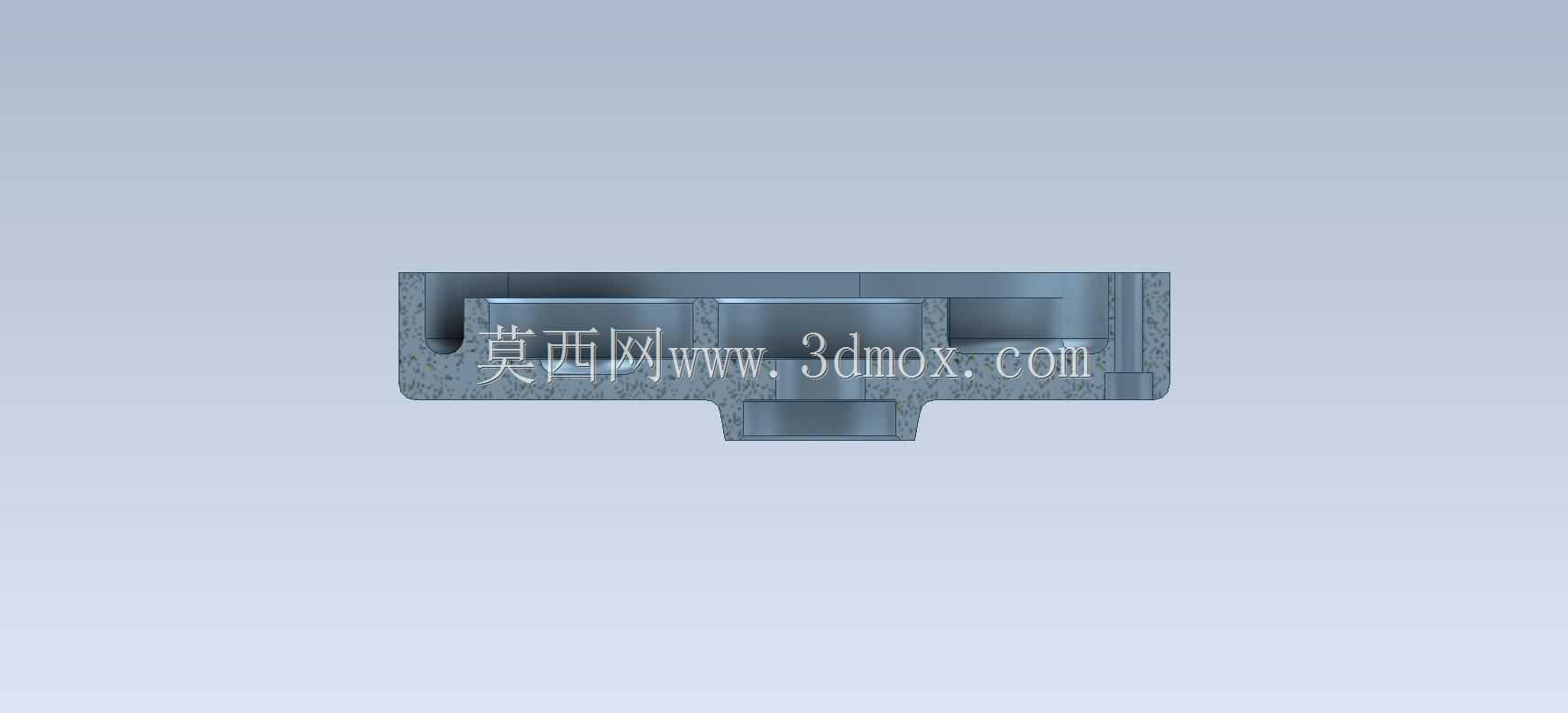

  从安装边界来看,该零件的轴向总高度需要匹配内部组件的行程长度,保证装入后腔体底部不会和内部运动零件发生运动干涉;三个安装凸耳的突出高度和主体端面齐平,安装时螺栓拧紧后整个端面能完全贴合基体的密封面,不需要额外调整垫片厚度。每个圆柱腔的深度根据对应通路的功能不同做差异化设计,从模型结构能看出四个腔体的深度存在细微差别,对应不同长度的阀芯或者柱塞行程,避免统一深度带来的零件尺寸冗余。零件外缘的两个小凸台定位孔,是装配时的定位销孔,安装时先穿入定位销再拧紧螺栓,能保证腔体和基体上的通路完全对中,不会出现偏心导致的介质流动阻力增大或者密封件偏磨问题。

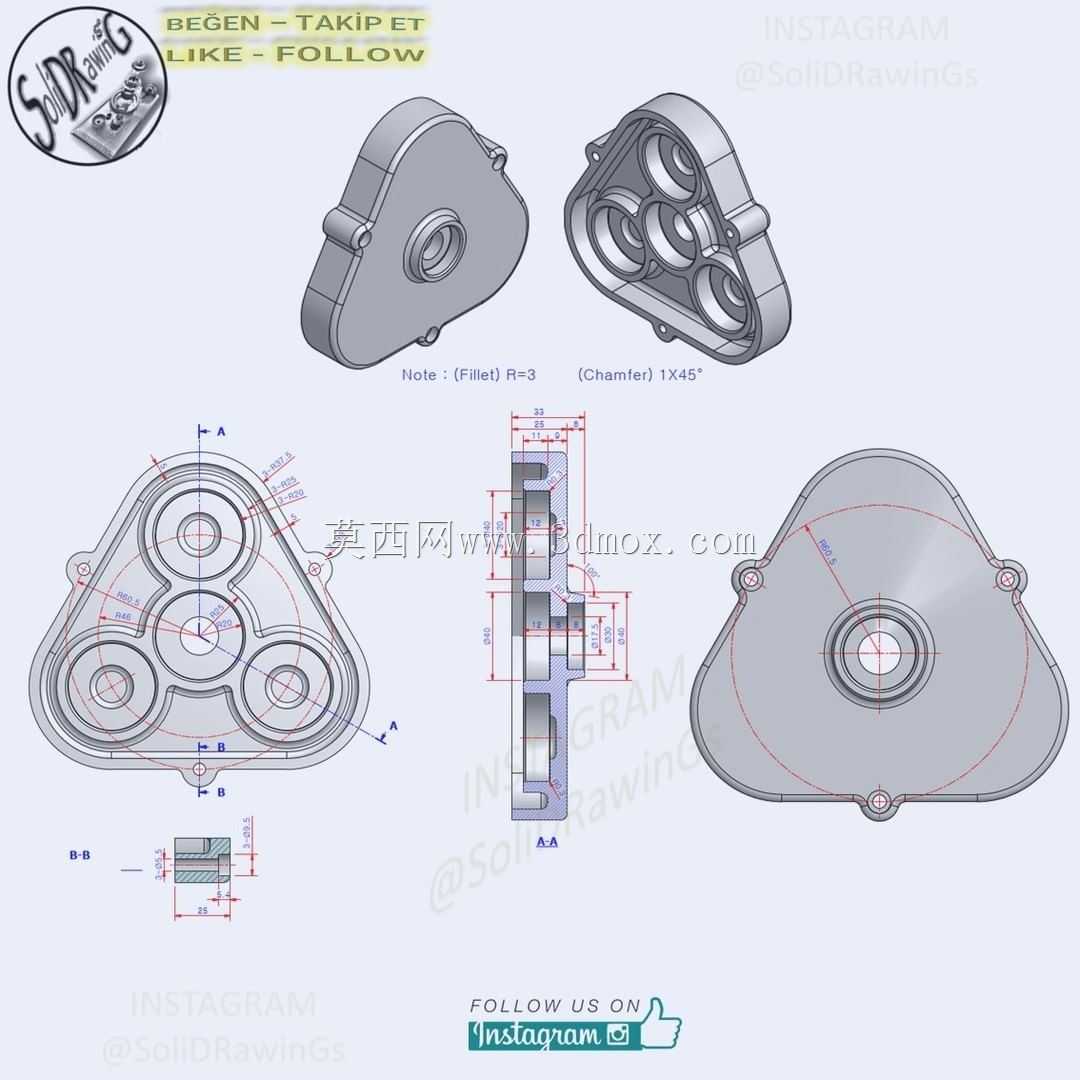

  在建模过程中,这类零件的建模逻辑通常先绘制外轮廓的三角草图,定位三个安装孔的中心位置,再绘制四个圆柱腔的中心坐标,先拉伸主体基体,再对腔体做切除拉伸,之后添加底部的密封凸台、安装凸耳、定位孔这些细节特征,最后对所有锐边做圆角处理。建模时需要注意腔体之间的相交位置要做顺滑过渡,避免出现尖角导致的应力集中,尤其是在承受交变压力的工况下,尖角位置很容易出现疲劳裂纹导致零件开裂。另外零件的外表面不需要做额外的装饰特征,非配合面的粗糙度取Ra6.3即可,配合面和密封面的粗糙度需要达到Ra1.6,保证密封件安装后不会因为表面粗糙度过大出现渗漏。这类结构虽然看起来简单,但在实际设计中需要反复核对安装空间、配合尺寸、密封位的尺寸精度,任何一个参数出现偏差,都会导致装配后出现泄漏、运动卡滞甚至无法安装的问题,是机械结构设计中非常典型的基础练习案例,能帮助设计者掌握腔体类零件的公差配合、安装定位、结构强度校核的基础设计逻辑。
