异形曲面壳体内部加强筋结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698368
  • 异形曲面壳体内部加强筋结构设计
  • 异形曲面壳体内部加强筋结构设计
  • 异形曲面壳体内部加强筋结构设计
  • 异形曲面壳体内部加强筋结构设计
  • 异形曲面壳体内部加强筋结构设计
  • 异形曲面壳体内部加强筋结构设计
  • 异形曲面壳体内部加强筋结构设计
  • 异形曲面壳体内部加强筋结构设计
  • 异形曲面壳体内部加强筋结构设计

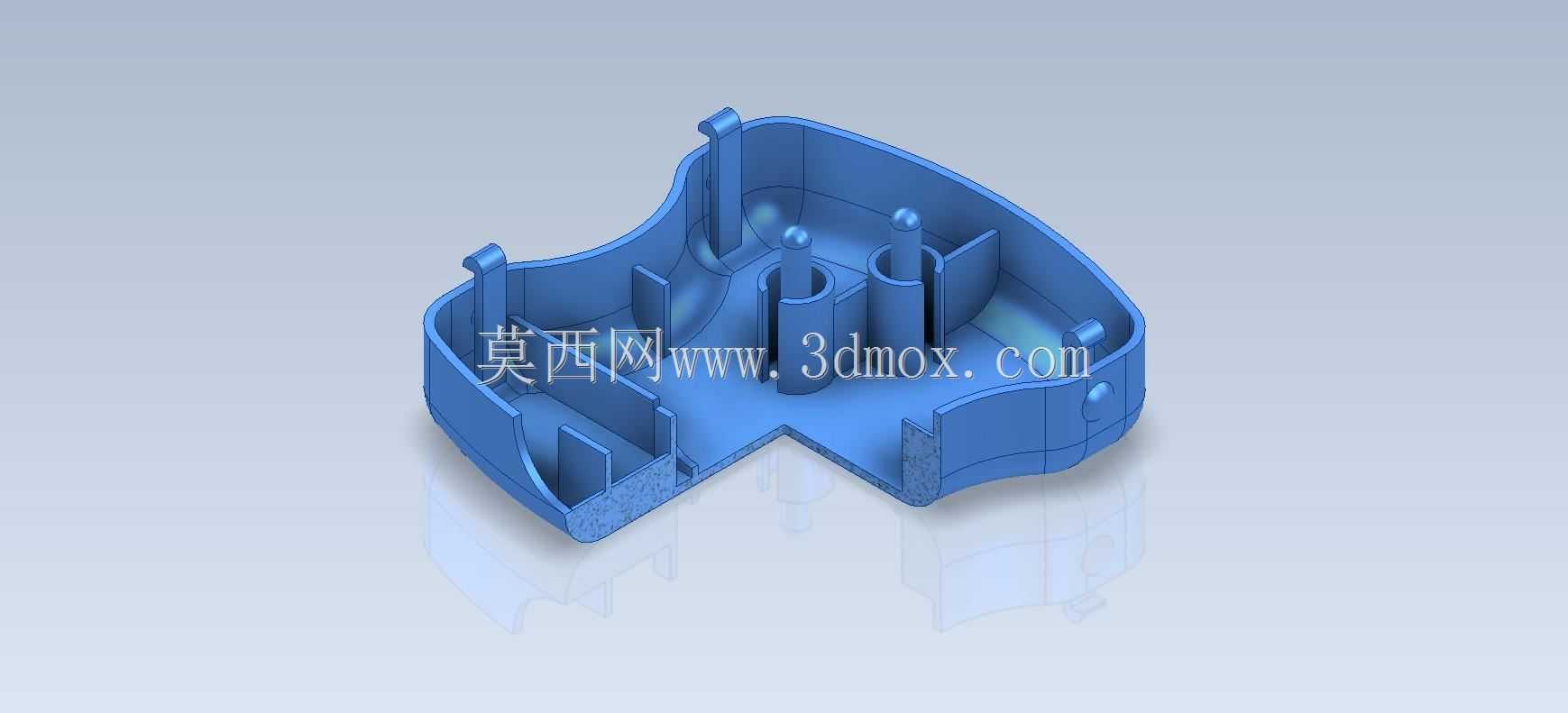

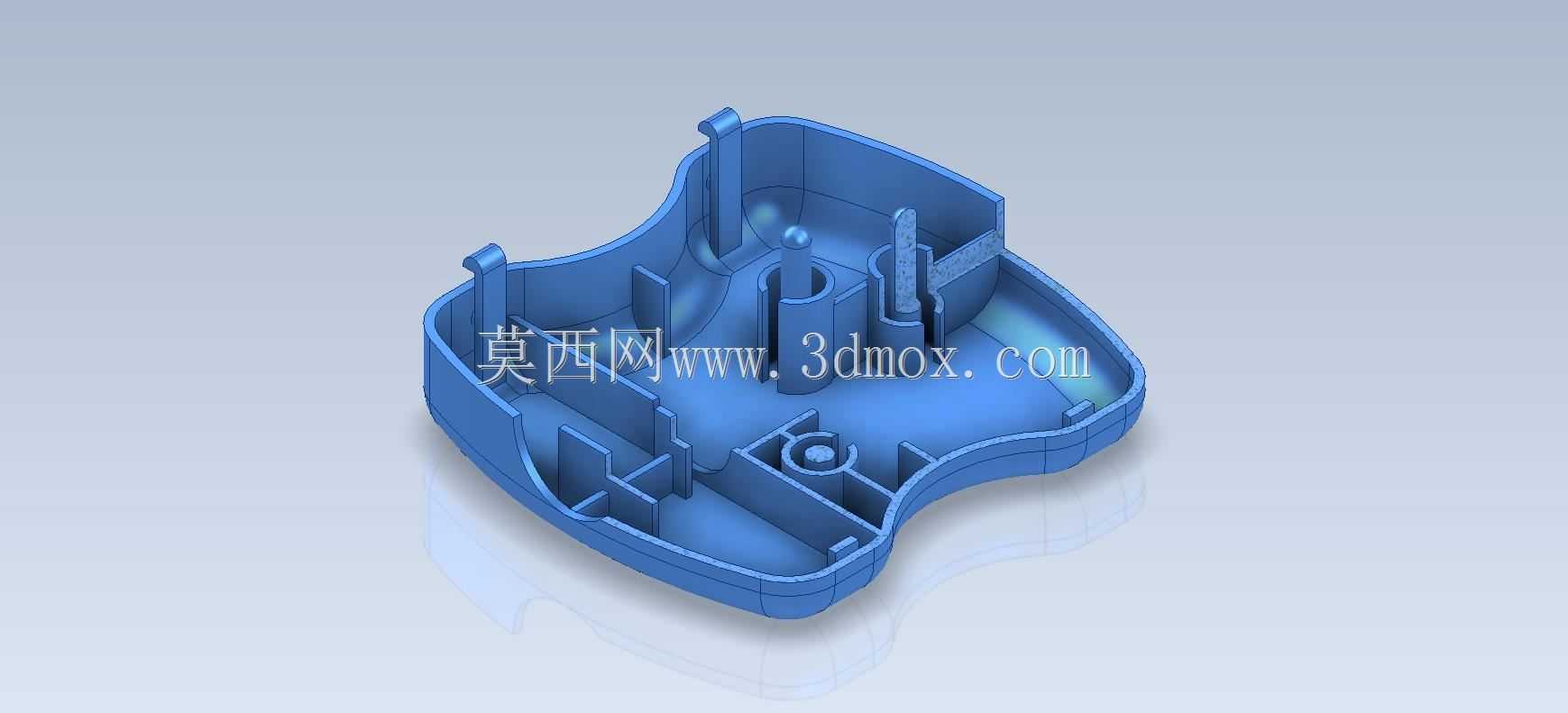

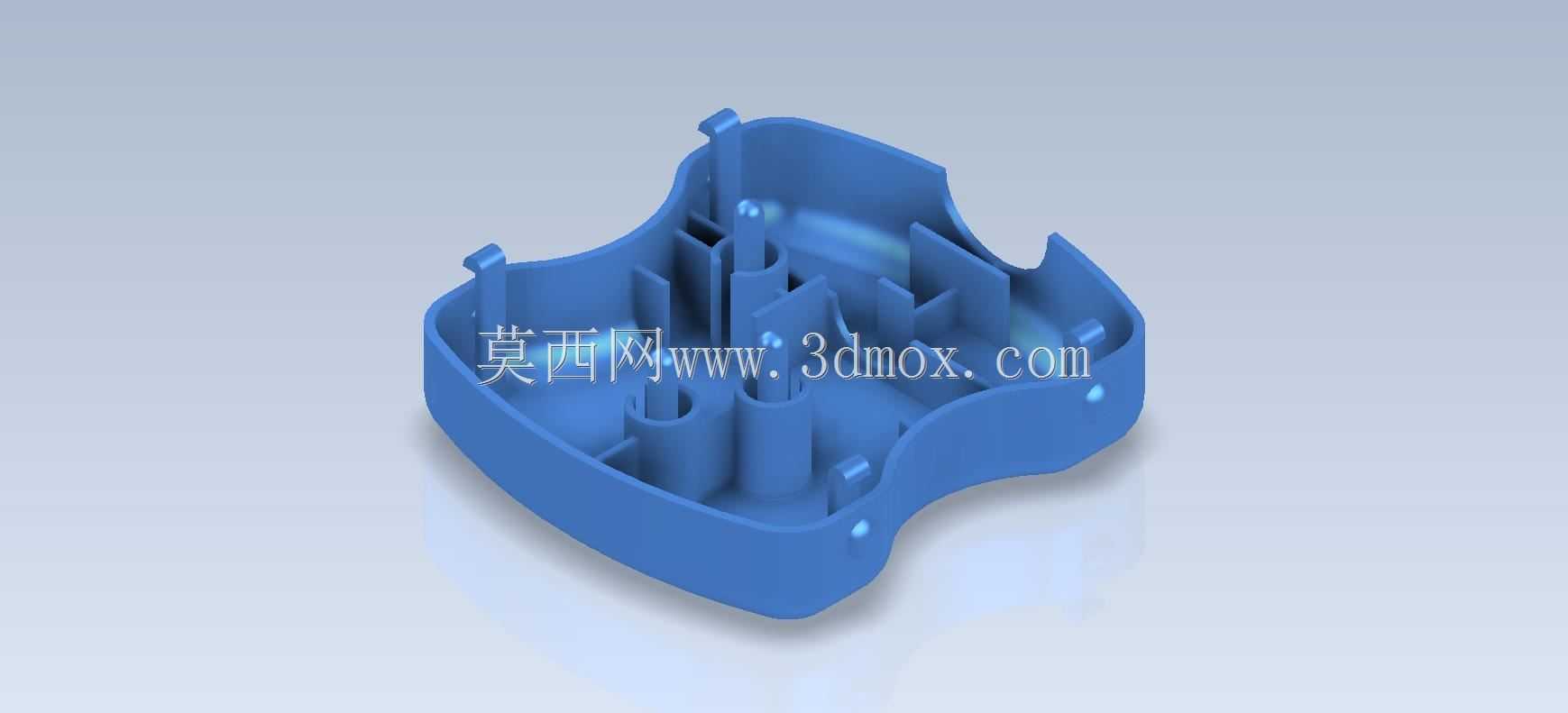

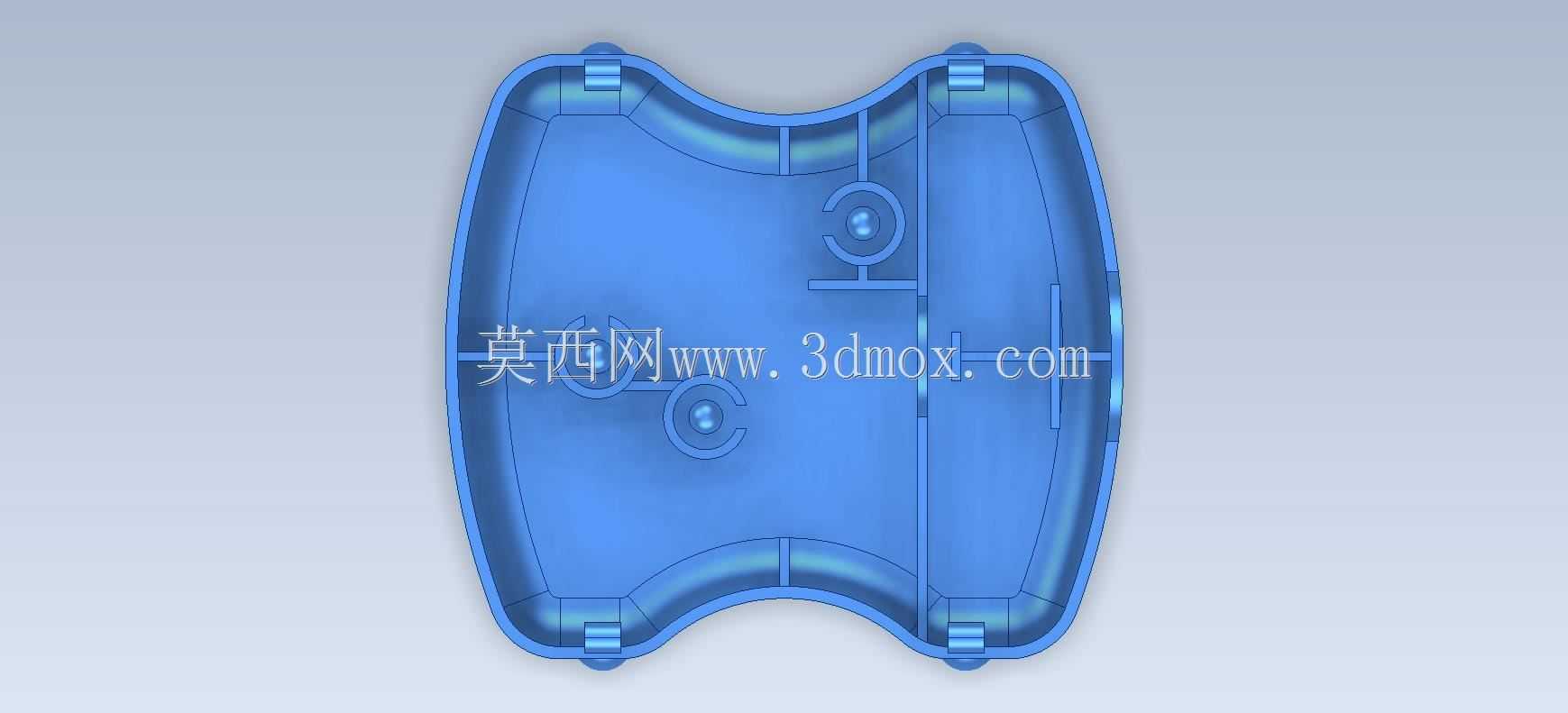

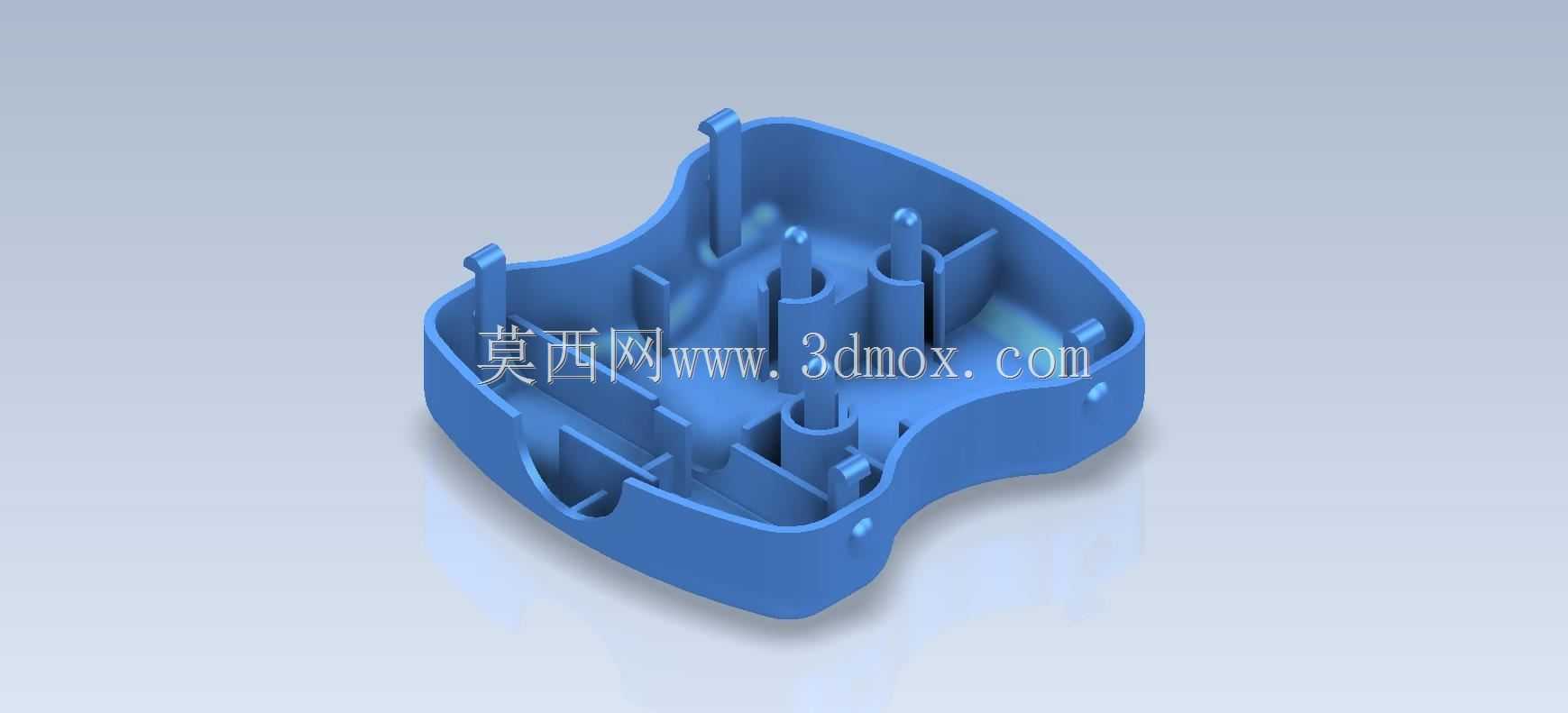

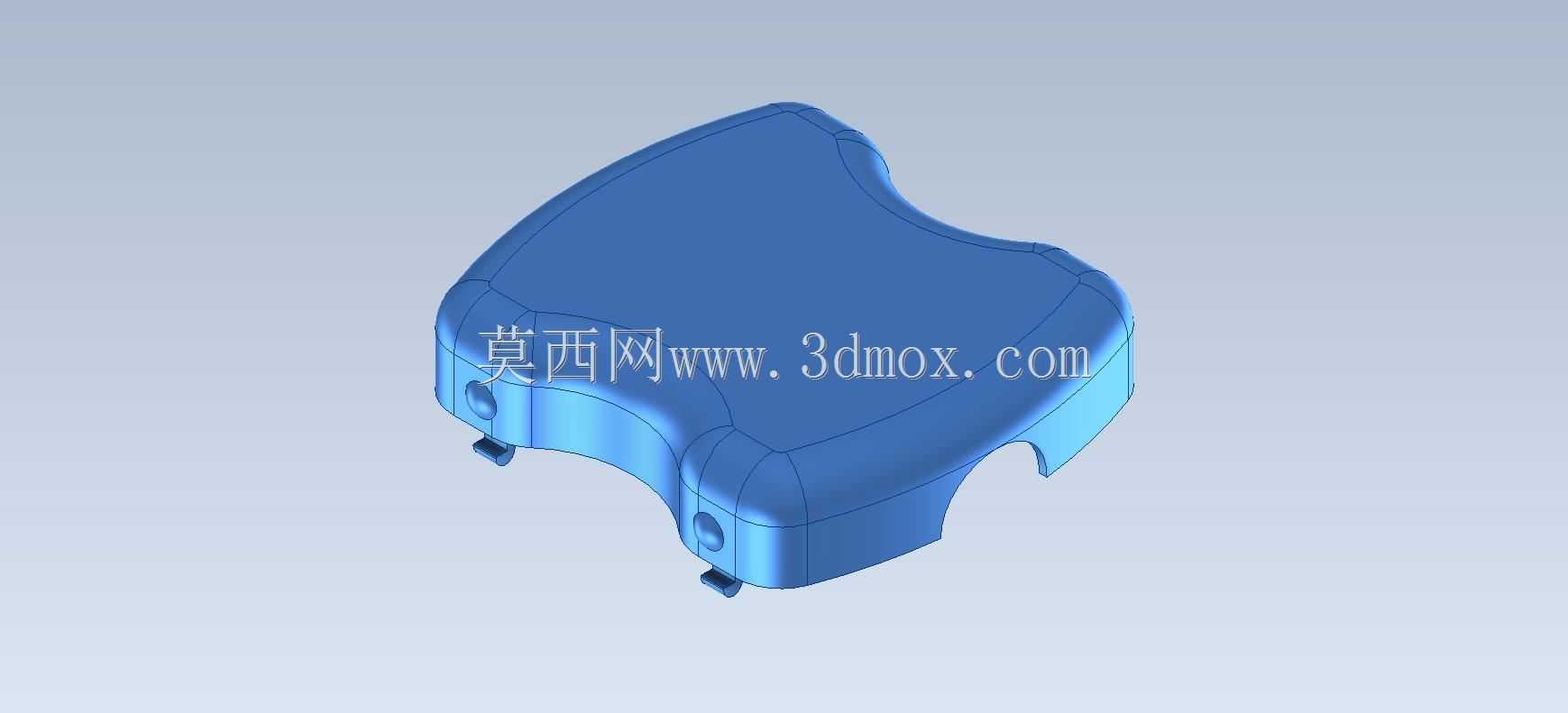

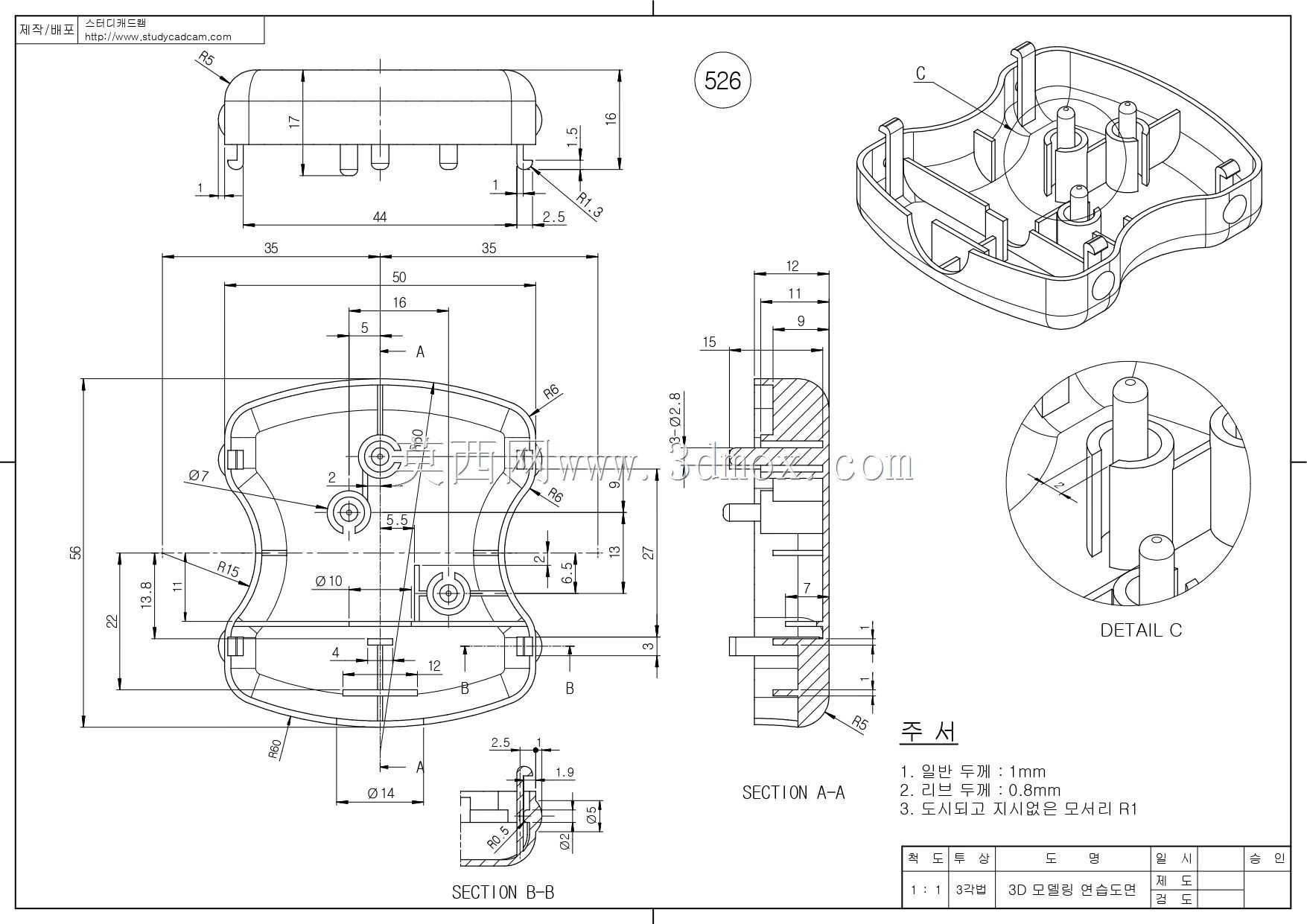

  该壳体结构常见于小型手持动力设备、便携检测仪器的外壳包覆场景,核心作用是为内部电子元件、动力传动组件提供安装定位基准,同时承受日常使用中的跌落冲击、握持挤压载荷,避免内部精密构件受外力损坏。从结构设计逻辑来看,整体采用异形曲面轮廓,完全贴合人手握持的人体工学弧度,边缘做了大圆角过渡处理,既消除了注塑成型时的应力集中点,也能提升握持时的贴合舒适度,避免尖锐棱边划伤使用者。内部的筋位布局经过受力路径优化,沿壳体周向侧壁均匀分布纵向加强筋,同时在内部安装柱的周边设置放射状连接筋,将安装柱承受的螺丝锁紧力、元件振动载荷直接传导至侧壁主承力结构,避免局部应力集中导致的柱位开裂问题。内部凸起的圆柱结构为螺丝安装柱,

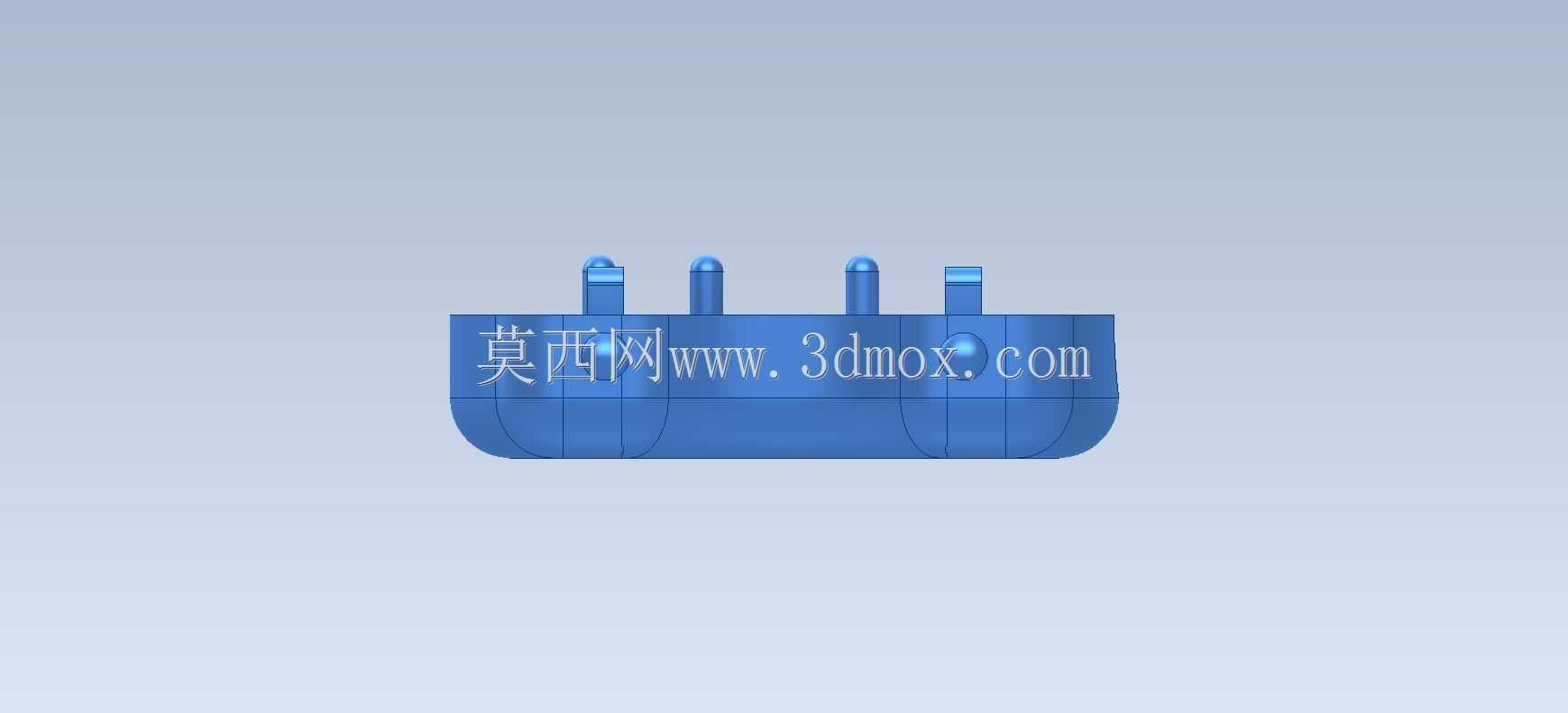

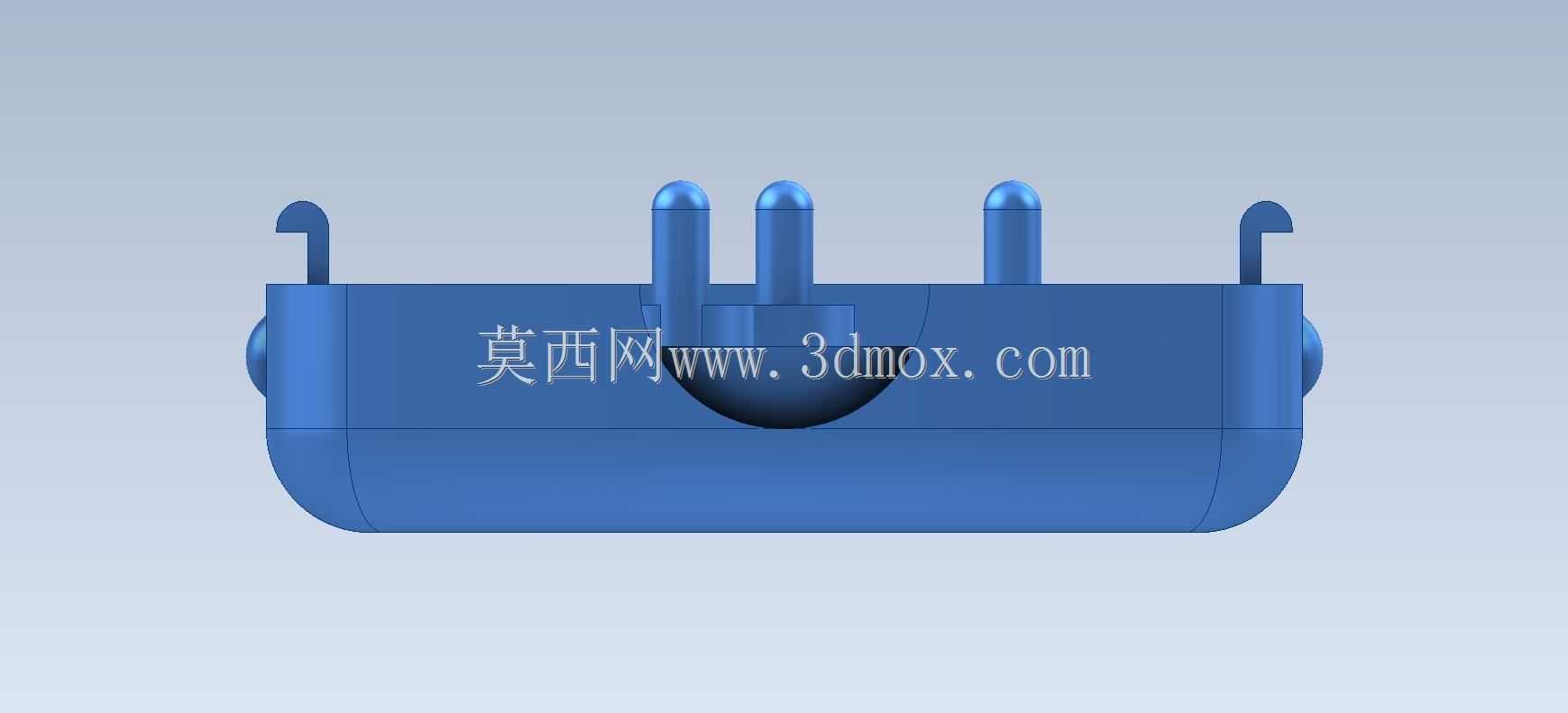

  柱高根据内部元件的堆叠高度确定,柱底预留0.2mm的装配间隙,避免注塑收缩导致的柱位顶白,同时柱内孔的直径匹配自攻螺丝的牙距,保证螺丝锁紧后的拉拔力满足整机跌落测试要求。壳体侧壁的小凸台为定位卡扣位,与上盖对应卡槽配合时,可实现上下壳的预定位,减少组装时的对位调整时间,卡扣的倒扣量控制在0.3mm,既保证扣合后的连接强度,也方便后期维修时的无损拆解。侧壁上的小圆孔为透气孔,平衡壳体内部与外界的气压差,避免高低温环境下壳体内外压差导致的壳体变形,同时也能为内部工作发热的元件提供辅助散热的气流通道。设计过程中,所有筋位的厚度均控制在主体壁厚的0.6倍以内,避免壁厚不均导致的注塑表面缩痕,筋位与主体壁的连接处全部做R0.5的圆角过渡,

  减少应力集中的同时提升熔融塑料的充模流动性。壳体的安装边界需匹配内部元件的最大外形尺寸,内部腔体的净空尺寸比内部堆叠元件的最大轮廓大0.8mm,预留组装公差与元件本身的尺寸公差,避免元件装配时出现干涉。周向侧壁的厚度统一为1.8mm,兼顾结构强度与注塑成型的冷却效率,过厚的壁厚会导致冷却时间延长,生产效率降低,同时容易出现内部缩孔影响结构强度,过薄则会导致充模困难,出现缺胶、飞边等成型缺陷。在实际应用中,这类壳体多采用ABS或PC+ABS合金材料注塑成型,材料本身具备较好的抗冲击性能与表面处理适应性,可满足后续的喷油、丝印等表面工艺要求。内部筋位的布局同时考虑了模具的脱模可行性,所有筋位的脱模斜度设置为1.5度,

  安装柱的内孔脱模斜度设置为1度,既保证脱模时不会拉伤柱位内壁,也能保证柱内孔的尺寸精度满足螺丝装配要求。壳体底部的边缘做了0.5mm的止口设计,与上盖的止口槽配合后,可实现上下壳的无缝拼接,同时提升壳体的整体抗扭刚度,避免外力挤压时上下壳出现错位张开的问题。
