汽车发动机连杆连接臂结构设计

　　在往复式动力机械的曲柄连杆机构中，这类摇臂类连接构件承担着动力传递与运动轨迹转换的核心作用，日常在小排量内燃机组、小型空压机的动力端拆解检修中经常能见到同结构的零件，它的核心功能是把活塞的直线往复运动通过铰接点的约束转化为曲轴的旋转扭矩，同时还要承受做功冲程瞬间爆发的燃气压力、往复运动产生的惯性力以及高速运转下的交变载荷，对结构强度和安装定位精度都有明确的工程要求。

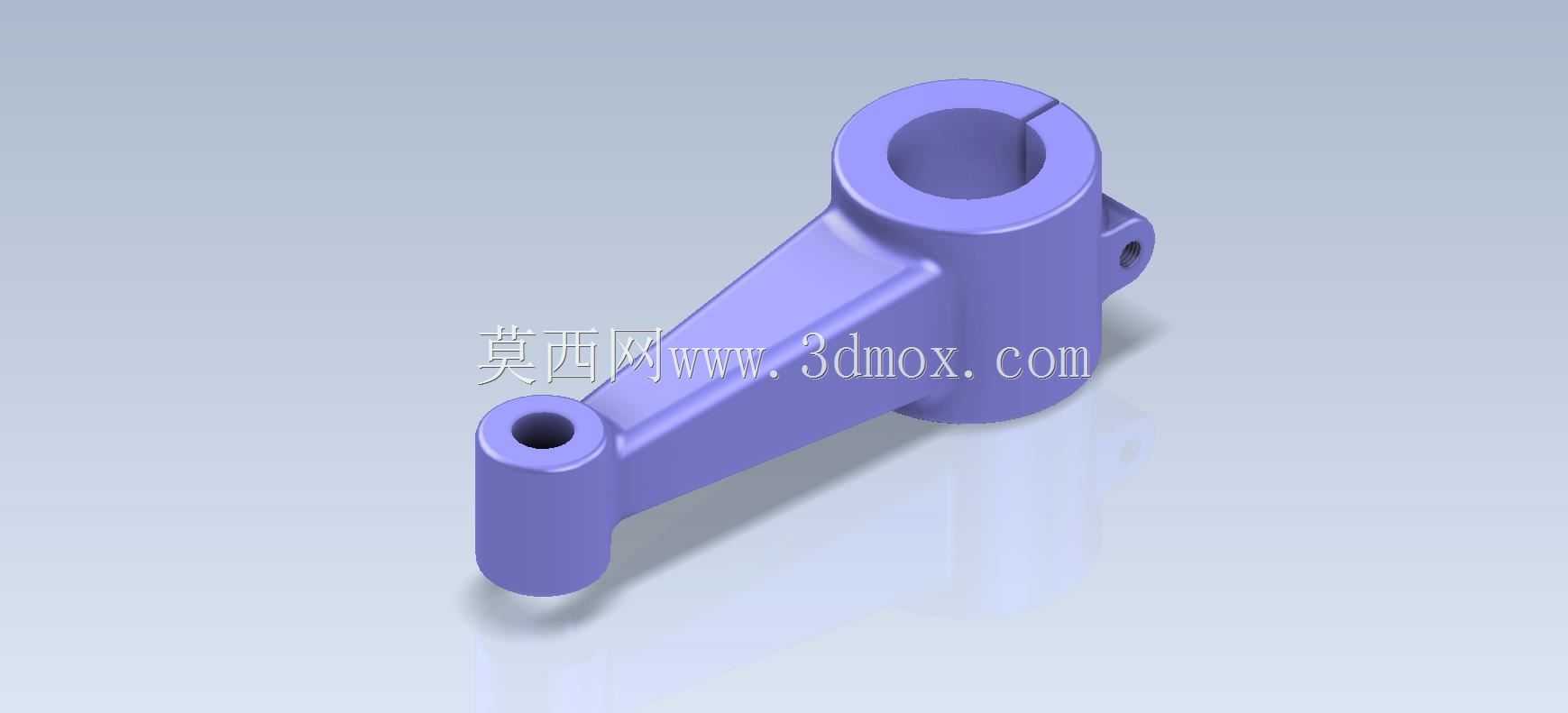

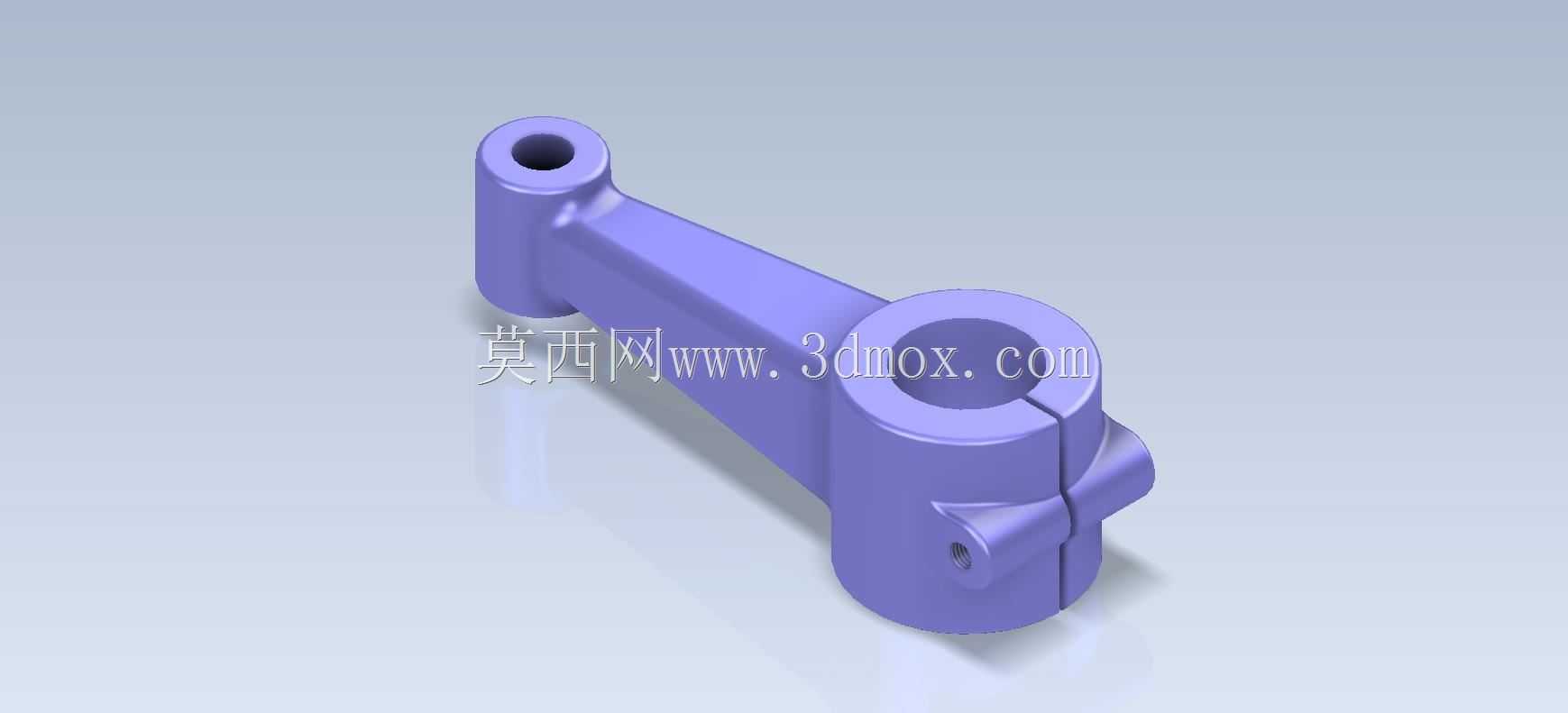

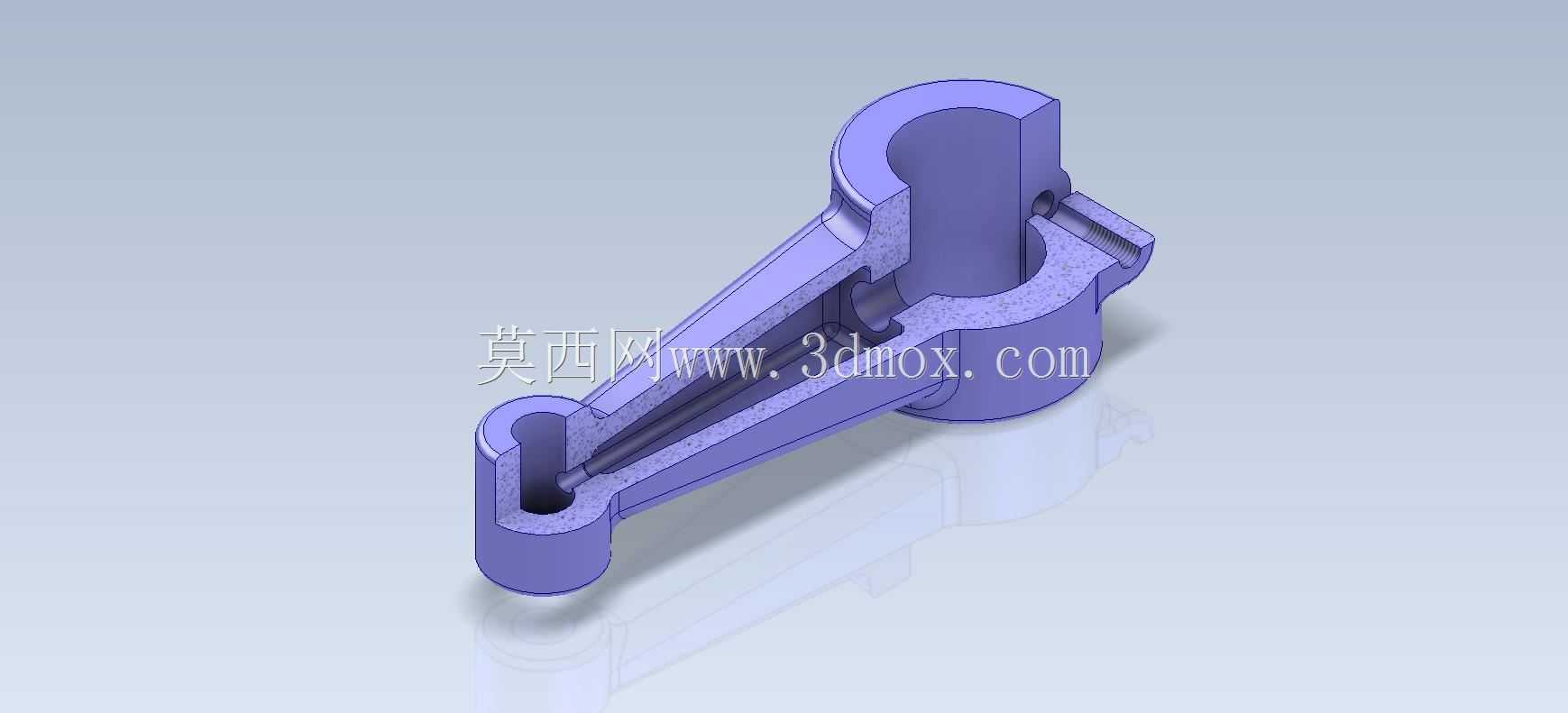

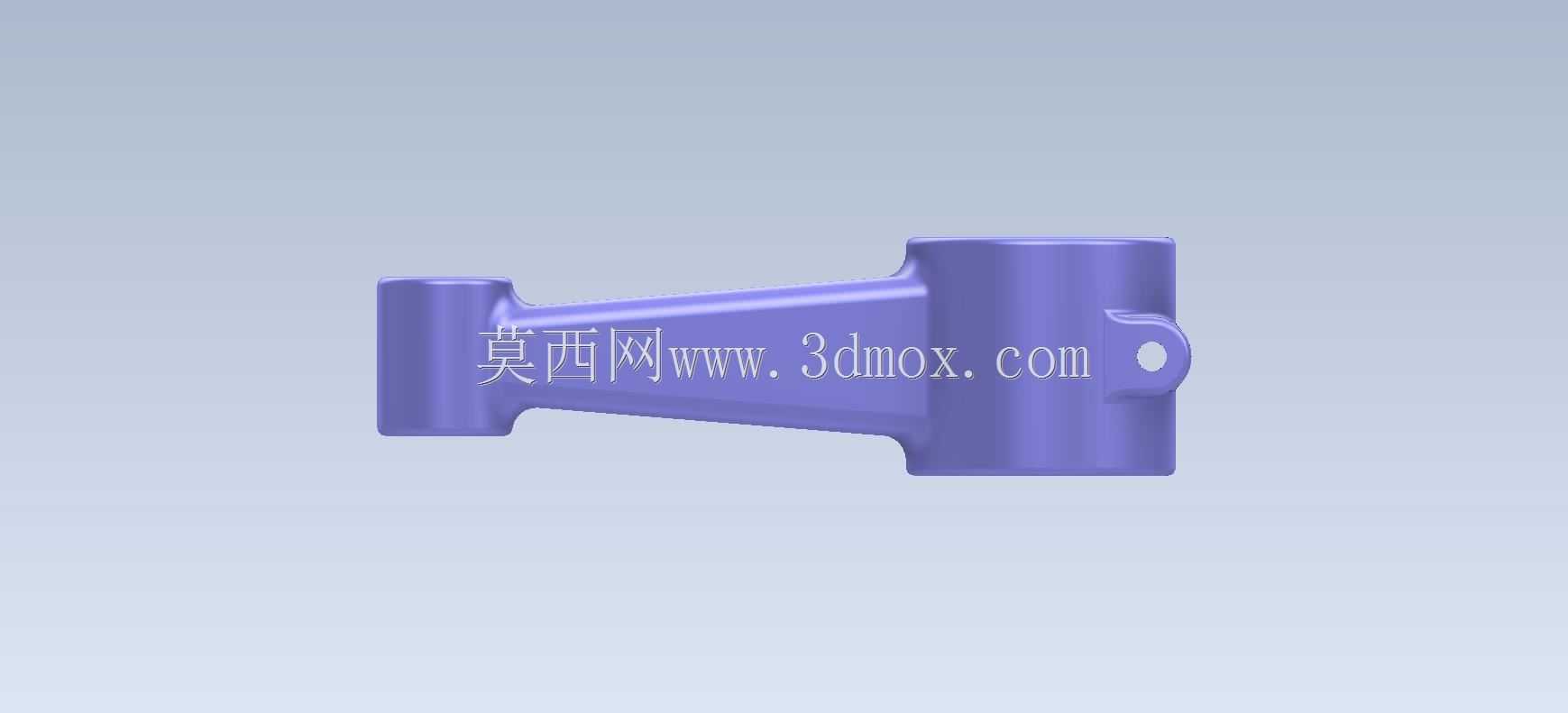

　　从结构设计逻辑来看，这个零件采用了一体化铸造成型后机加工的工艺路线，主体的大直径轴孔是用来安装在曲轴的连杆轴颈位置，孔侧设计的开缝锁紧结构是为了装配时可以微调配合间隙，通过侧边的锁紧螺栓孔实现轴套与轴颈的过盈配合固定，避免高速运转时出现相对窜动；斜向延伸的臂身采用了变截面的流线型设计，从大孔端到小孔端逐步收窄壁厚，既保证了应力集中区域的结构强度，又尽可能降低了零件自身的重量，减少往复运动产生的惯性载荷，臂身与两个孔座的衔接位置都做了圆弧过渡处理，避免直角结构带来的应力集中问题，长期承受交变载荷时不容易出现疲劳断裂。

　　末端的小直径铰接孔是用来和活塞销端的连杆小头做铰接连接，孔的内壁设计了油槽结构，装配时可以留存润滑脂，降低铰接销轴转动时的摩擦阻力，减少运转过程中的磨损量，延长零件的使用寿命。零件侧面的小凸台定位孔是用来安装锁紧定位销，装配时可以和相邻的止推垫片配合，限制零件的轴向窜动量，保证整个曲柄连杆机构的运转间隙在设计允许范围内。

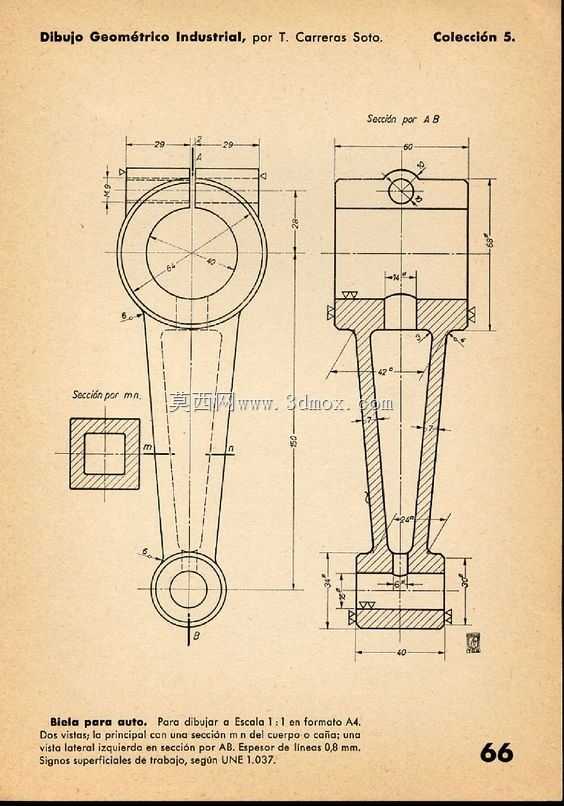

　　从安装边界尺寸来看，大轴孔的内径需要和对应规格的曲轴连杆轴颈做基孔制配合，公差带控制在H7级别，装配后配合间隙控制在0.02-0.04mm之间，既保证转动灵活又不会出现松旷异响；臂身的中心距尺寸是整个零件的核心参数，直接决定了活塞的行程长度，加工时的形位公差要求控制在0.05mm以内，否则会导致活塞运行到上止点时碰撞气缸盖，或者运行到下止点时出现行程不足导致的动力输出下降问题。小孔端的铰接孔内径和活塞销的配合采用间隙配合，公差带控制在H8级别，保证铰接转动时没有卡滞。

　　实际应用场景中，这类零件除了用在小型内燃发动机的曲柄连杆机构中，也可以经过尺寸改型后用在小型冲压设备的曲柄传动机构、农业机械的往复式切割器传动结构中，核心都是实现直线运动和旋转运动的相互转换。设计这类零件的时候，首先要根据传递的额定扭矩计算臂身的最小截面抗弯强度，选择对应牌号的铸钢或者高强度铝合金材料，铝合金材质的零件自重更轻，适合高转速的动力设备，铸钢材质的零件强度更高，适合大载荷、低转速的重载传动场景。

　　建模过程中需要重点关注两个轴孔的同轴度、臂身的拔模角度、过渡圆角的大小，开缝锁紧结构的缝隙宽度要控制在1.5-2mm之间，保证锁紧螺栓拧紧时可以产生足够的抱紧力，同时不会因为缝隙过大导致孔的圆度超差。零件的所有机加工面都要标注对应的粗糙度要求，轴孔内壁的粗糙度要达到Ra1.6，保证和轴颈配合时的接触面积符合要求，非加工面的铸造圆角统一控制在R2-R3，避免铸造时出现应力裂纹。

　　在装配验证环节，需要先将大轴孔压入对应的铜套，铜套的油孔要和零件本体的油道对齐，保证润滑油脂可以顺利进入配合面，锁紧螺栓要按照规定的扭矩分次拧紧，避免单次拧紧力过大导致孔位变形。装配完成后要手动盘动测试转动灵活性，不能有卡滞或者松旷的情况，轴向窜动量不能超过0.1mm，否则运转时会产生异常振动和噪音。这类零件的失效形式大多是臂身过渡位置的疲劳断裂、轴孔位置的磨损松旷，设计时通过优化过渡圆角、增加表面强化处理可以有效提升零件的使用寿命，日常维护中定期检查配合间隙、及时补充润滑脂也能降低故障发生率。
