内燃机传动用叉形连杆结构设计

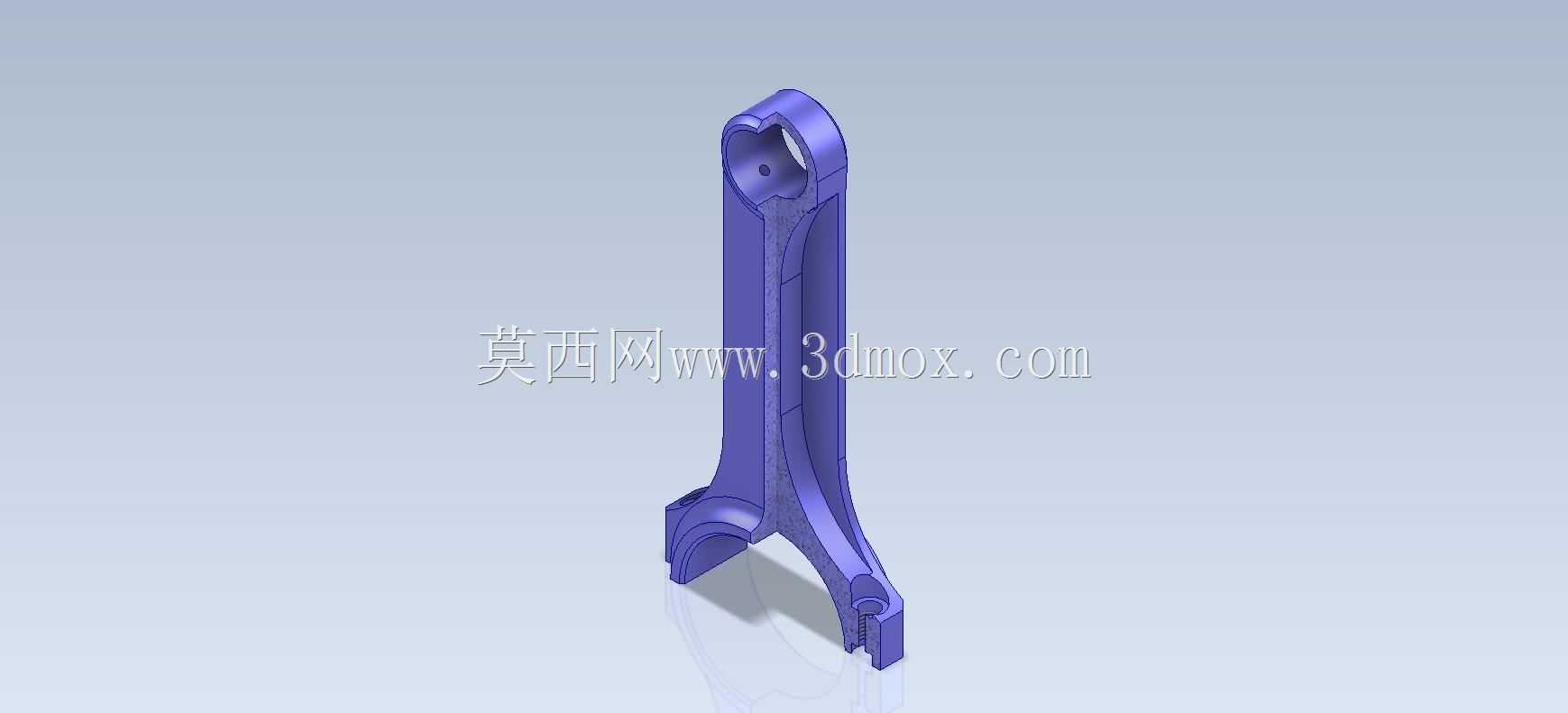

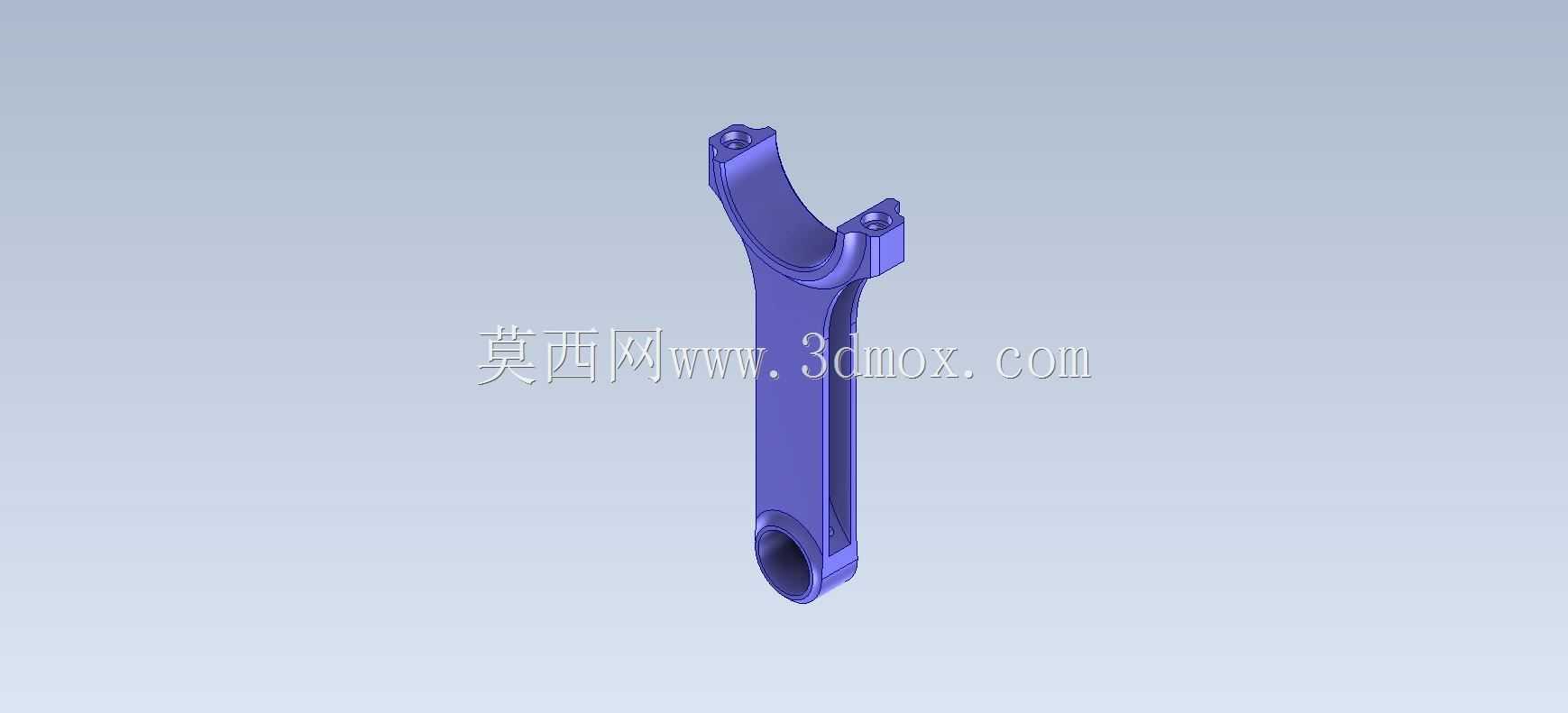

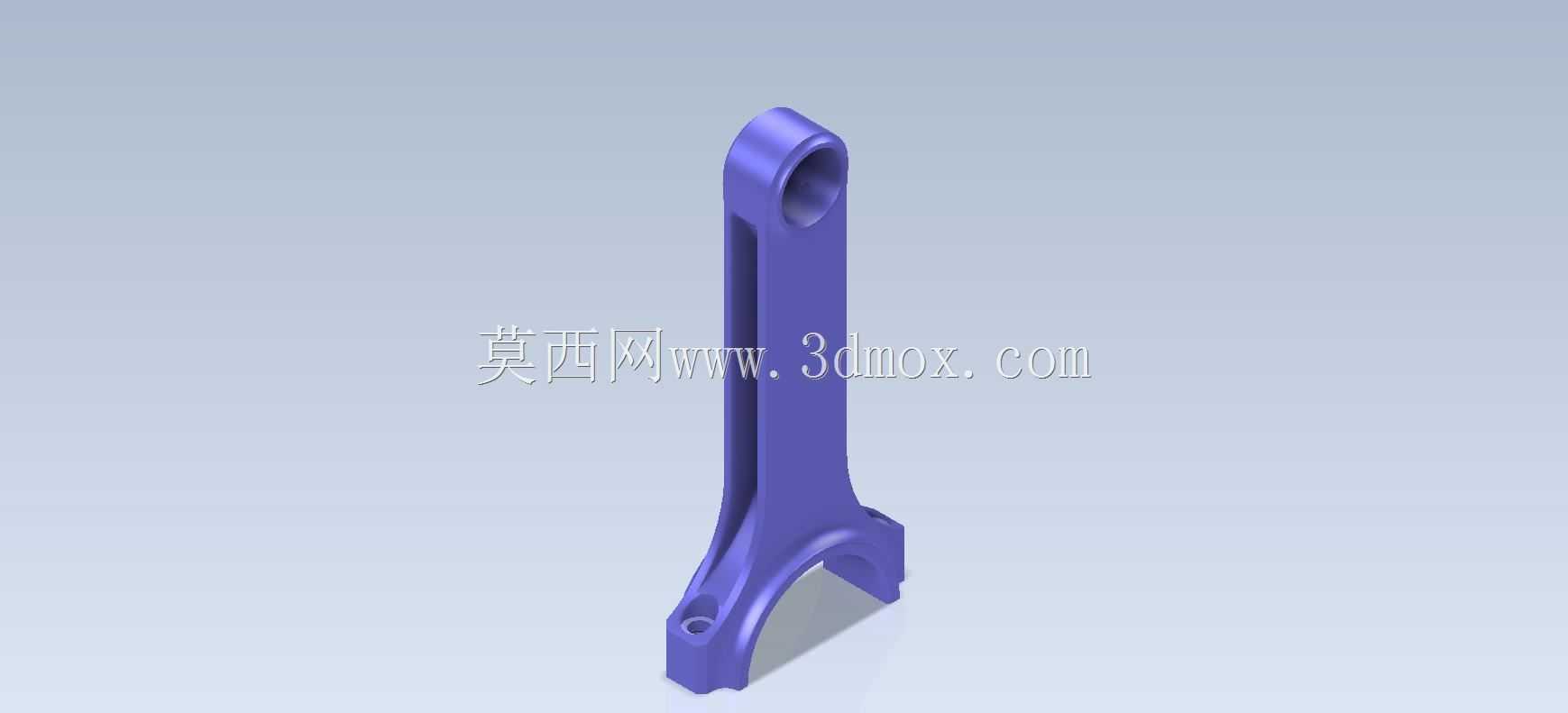

　　这款连杆属于内燃机曲柄连杆机构的核心传动部件，主要应用在小排量单缸内燃机、通用动力汽油机以及小型空压机的动力传递路径中，承担着将活塞往复直线运动转化为曲轴旋转运动的核心功能，工作过程中需要持续承受交变的燃气爆发压力、往复惯性力以及旋转离心力的复合载荷，对结构强度、刚度以及疲劳抗性都有较高要求。从结构设计逻辑来看，整体采用长杆身+两端连接端的经典布局，上端为整体式圆孔结构，用于装配活塞销，与活塞组件形成铰接副，孔内表面需要满足较高的圆柱度与粗糙度要求，保证活塞销转动过程中受力均匀，避免局部应力集中造成的早期磨损；下端为叉形剖分结构，用于包裹曲轴连杆轴颈，配套轴瓦安装后可与曲轴形成转动副，叉形开口的设计既方便装配时的曲轴穿装，

　　也能通过螺栓锁紧后保证轴瓦的抱紧力，避免工作过程中出现轴瓦转动、窜动的问题。杆身部分采用工字形截面设计，这是连杆结构设计中兼顾轻量化与结构强度的最优选择，在相同截面面积下，工字形截面的抗弯截面模量远大于矩形或圆形截面，能够在降低零件整体重量、减小往复惯性力的同时，保证杆身在承受轴向压缩载荷、横向弯曲载荷时不会出现失稳变形，杆身与两端连接端的过渡位置均采用大圆角平滑过渡，避免截面突变造成的应力集中，从根源上降低疲劳断裂的风险。从安装边界尺寸来看，上端销孔的直径与活塞销尺寸匹配，下端叉形开口的内径与曲轴连杆轴颈尺寸适配，中心距尺寸严格匹配对应机型的活塞行程与曲轴回转半径，保证活塞运行到上止点、下止点时不会与气缸盖、曲轴箱出现运动干涉；

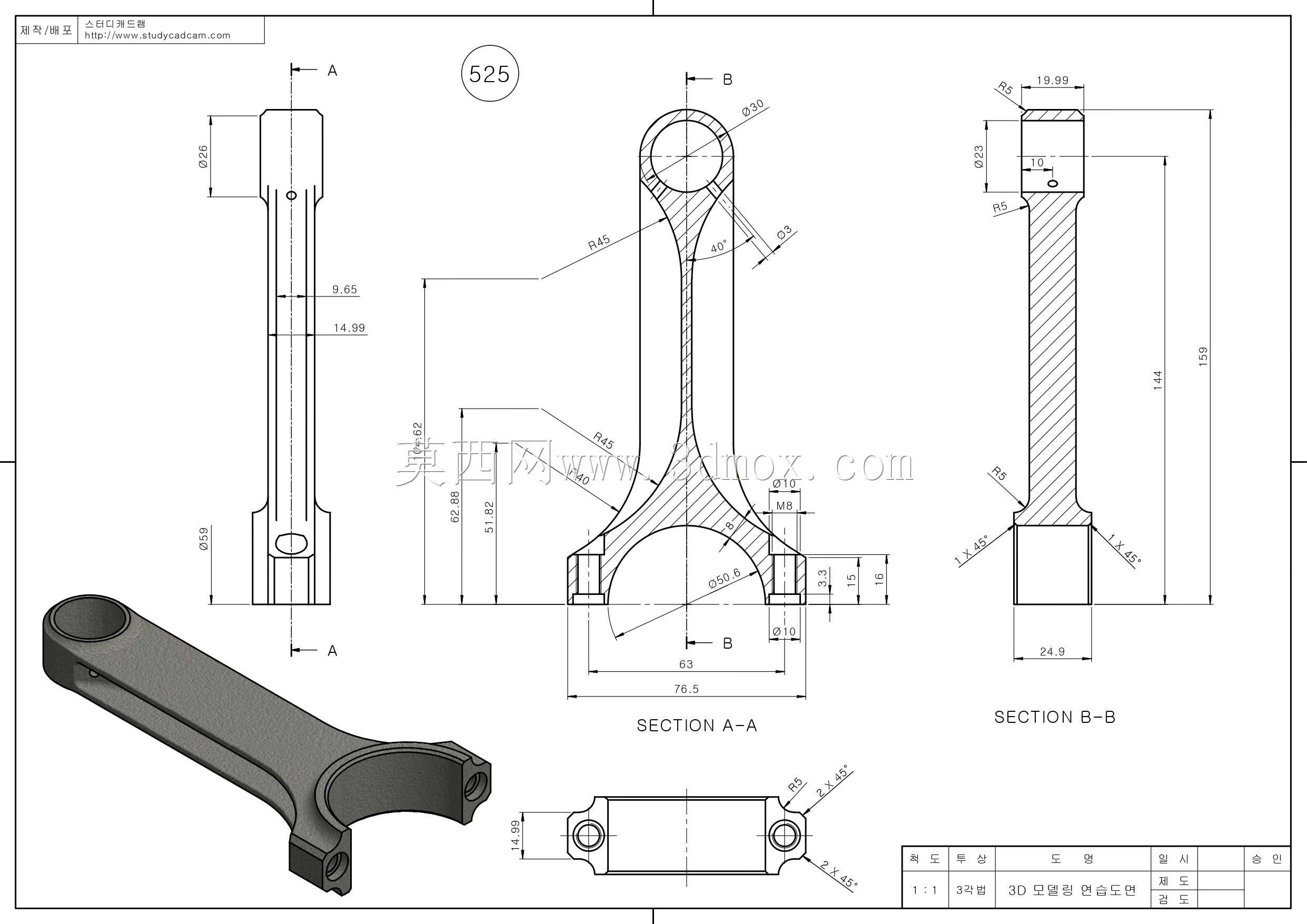

　　杆身的宽度方向尺寸需要避让气缸体内壁以及曲轴平衡块的运动轨迹，确保整机运行过程中连杆不会与周边固定件、运动件发生剐蹭。在实际建模过程中，需要重点关注几个关键尺寸的公差配合：上端销孔与活塞销的配合采用过渡配合，既保证装配后的连接刚性，也允许工作过程中微量转动实现润滑膜的形成；下端叉形孔与轴瓦的配合采用过盈配合，保证轴瓦安装后不会出现移位；两端孔的平行度公差需要严格控制，避免工作过程中出现活塞偏磨、曲轴异常受力的问题。这类连杆的材质通常选用40Cr合金钢或者45号优质碳素结构钢，经过模锻成型后进行调质处理，表面再进行喷丸强化提升疲劳强度，部分高性能机型还会对杆身进行轻量化镂空处理，但镂空位置需要避开主应力传递路径，

　　不能削弱结构的整体刚性。在日常的三维建模练习中，这类连杆是非常典型的机械零件练习案例，涵盖了拉伸、旋转、倒角、圆角、拔模等常用建模特征，同时也需要建模者对机械传动原理、公差配合、结构受力有基础认知，才能做出符合工程实际的合理结构，而不是仅复刻外形忽略实际使用需求。
