多安装位异形密封端盖结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698371
  • 多安装位异形密封端盖结构设计
  • 多安装位异形密封端盖结构设计
  • 多安装位异形密封端盖结构设计
  • 多安装位异形密封端盖结构设计
  • 多安装位异形密封端盖结构设计
  • 多安装位异形密封端盖结构设计
  • 多安装位异形密封端盖结构设计

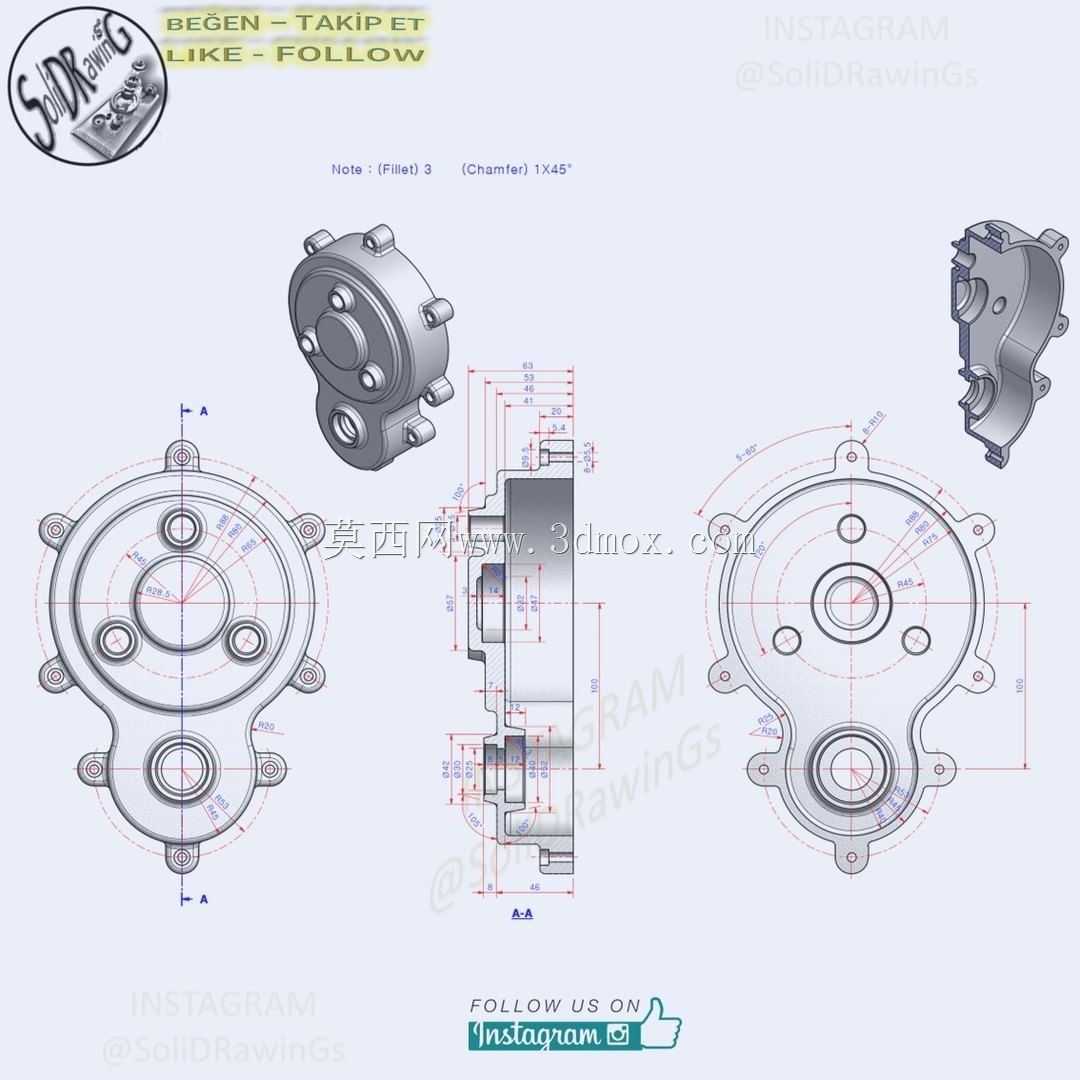

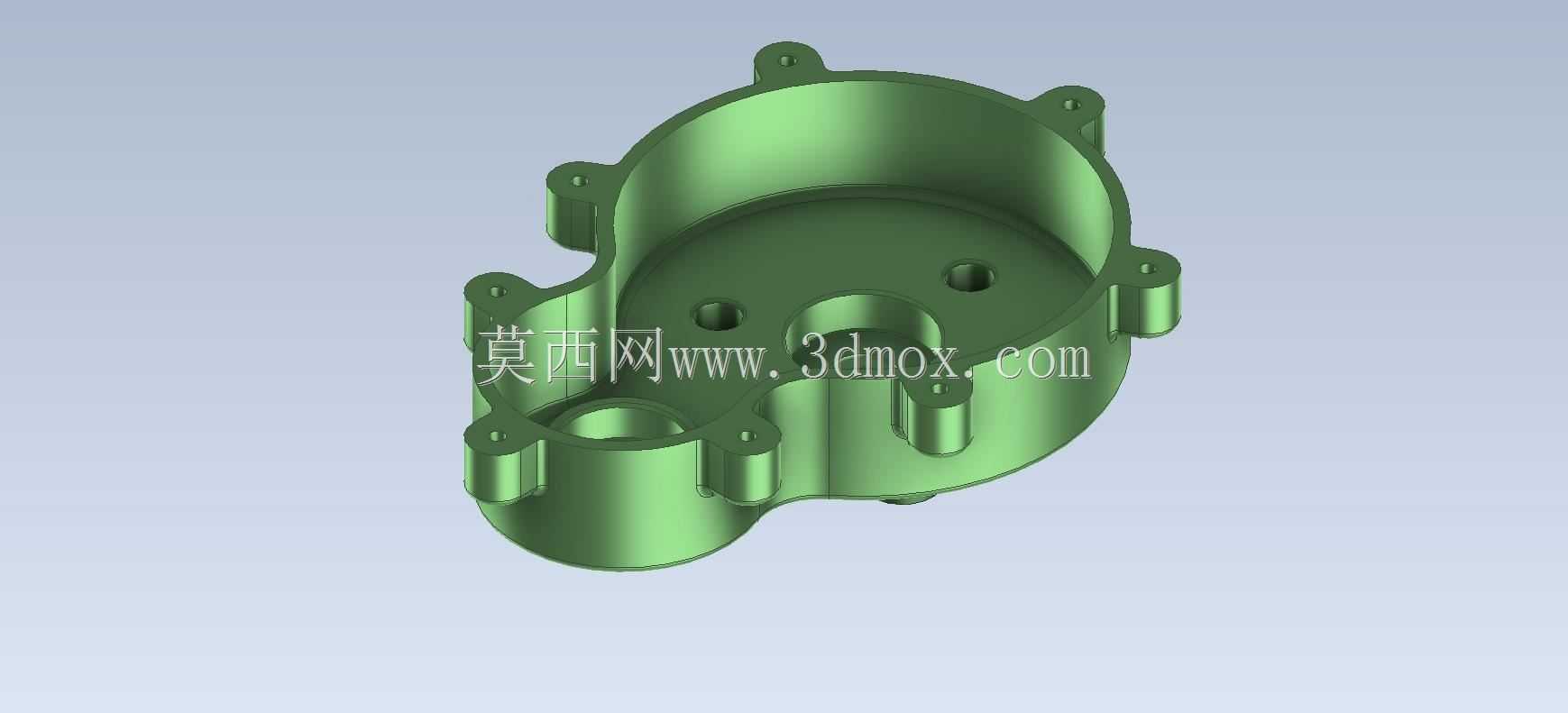

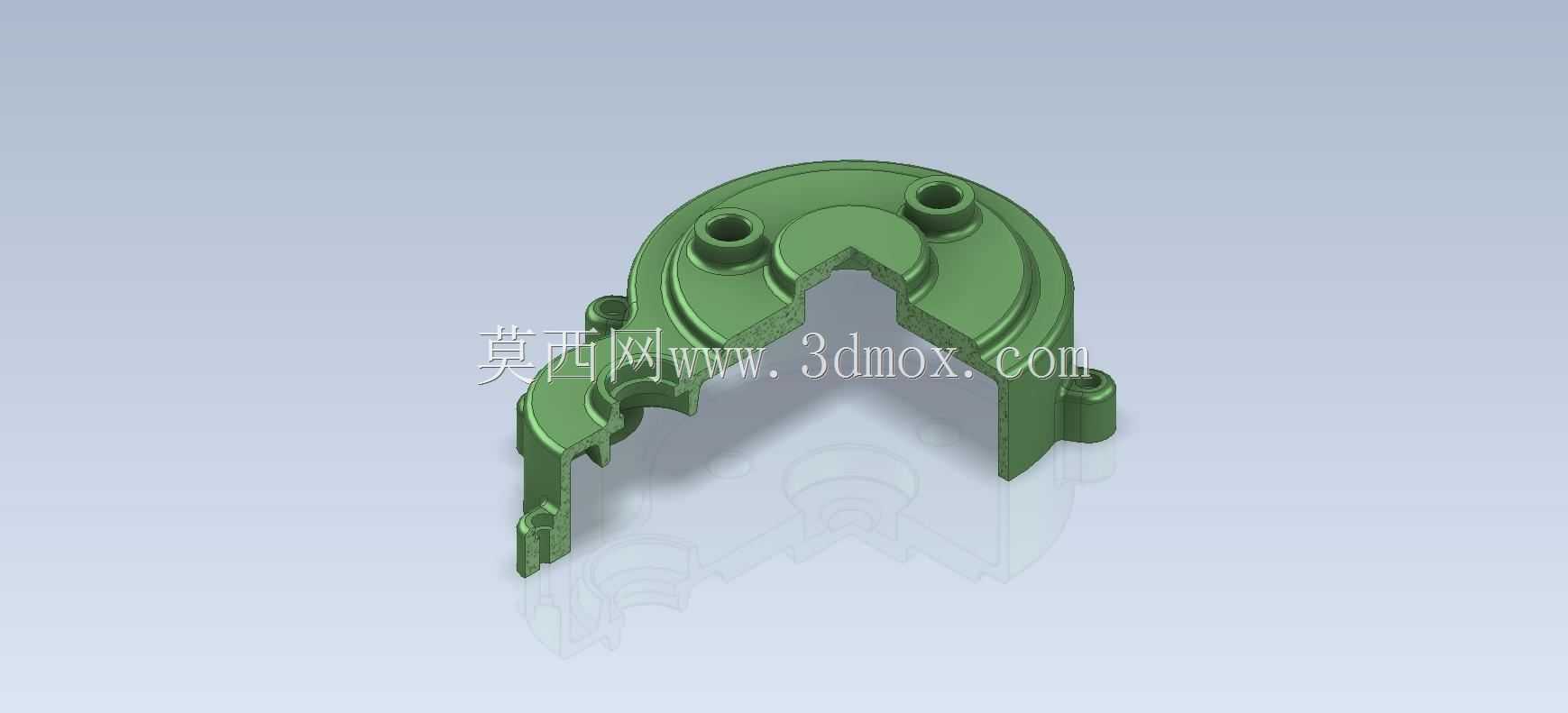

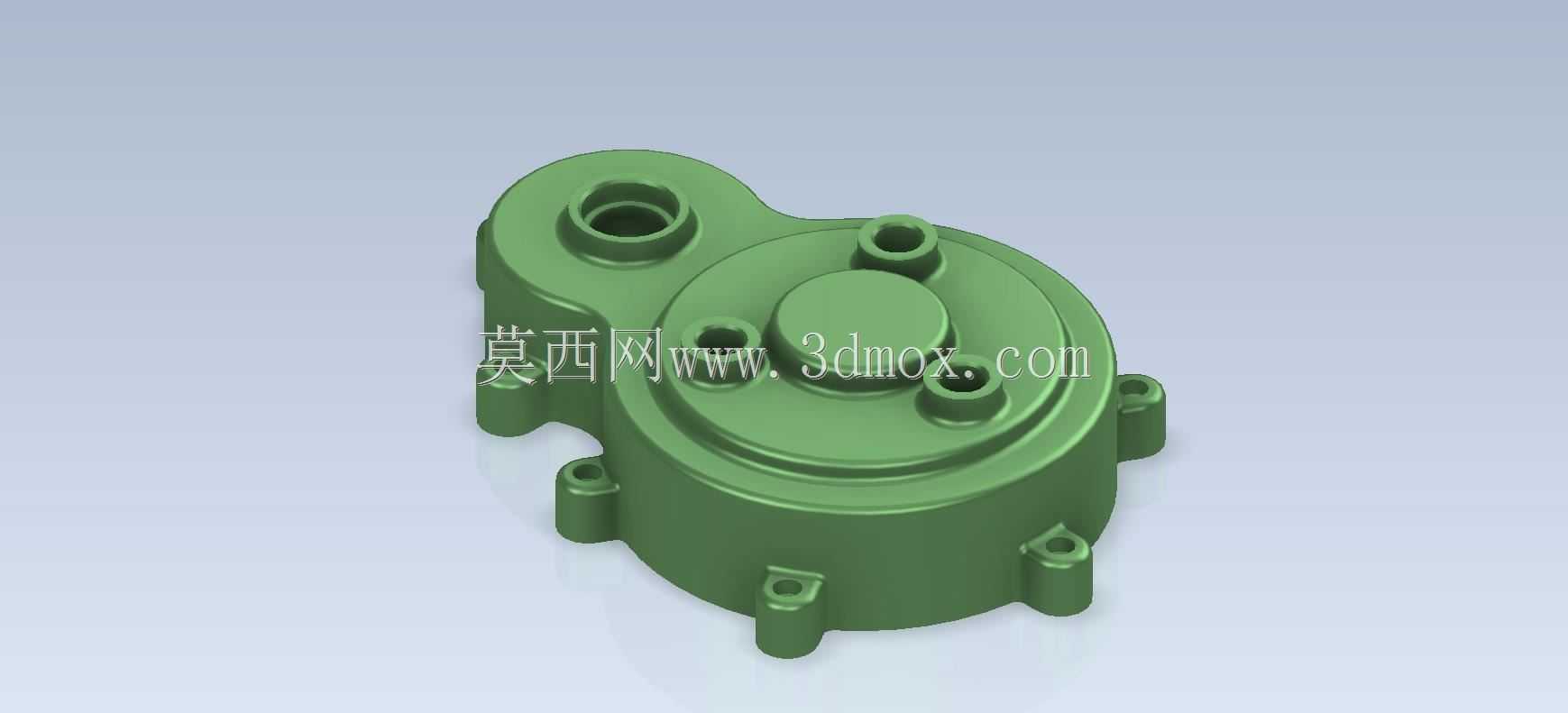

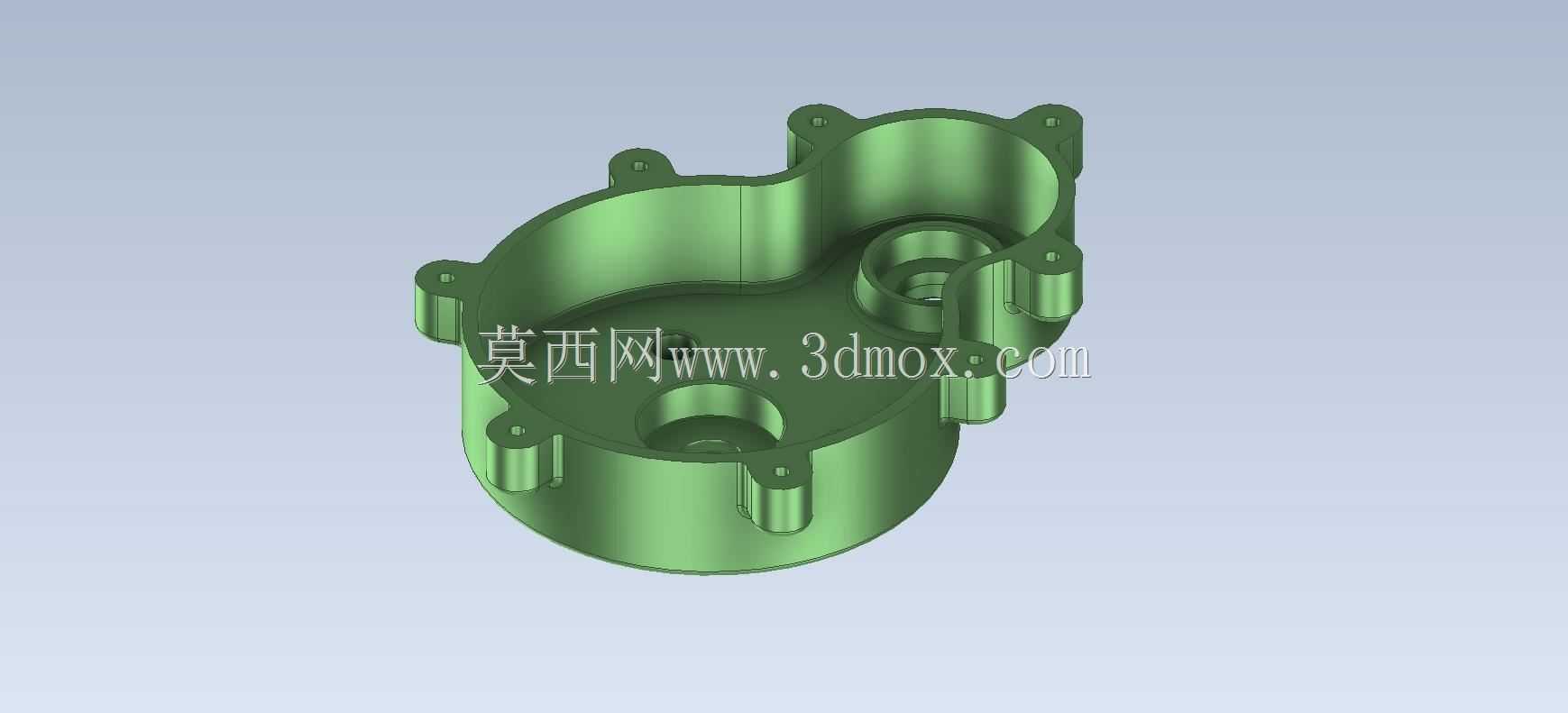

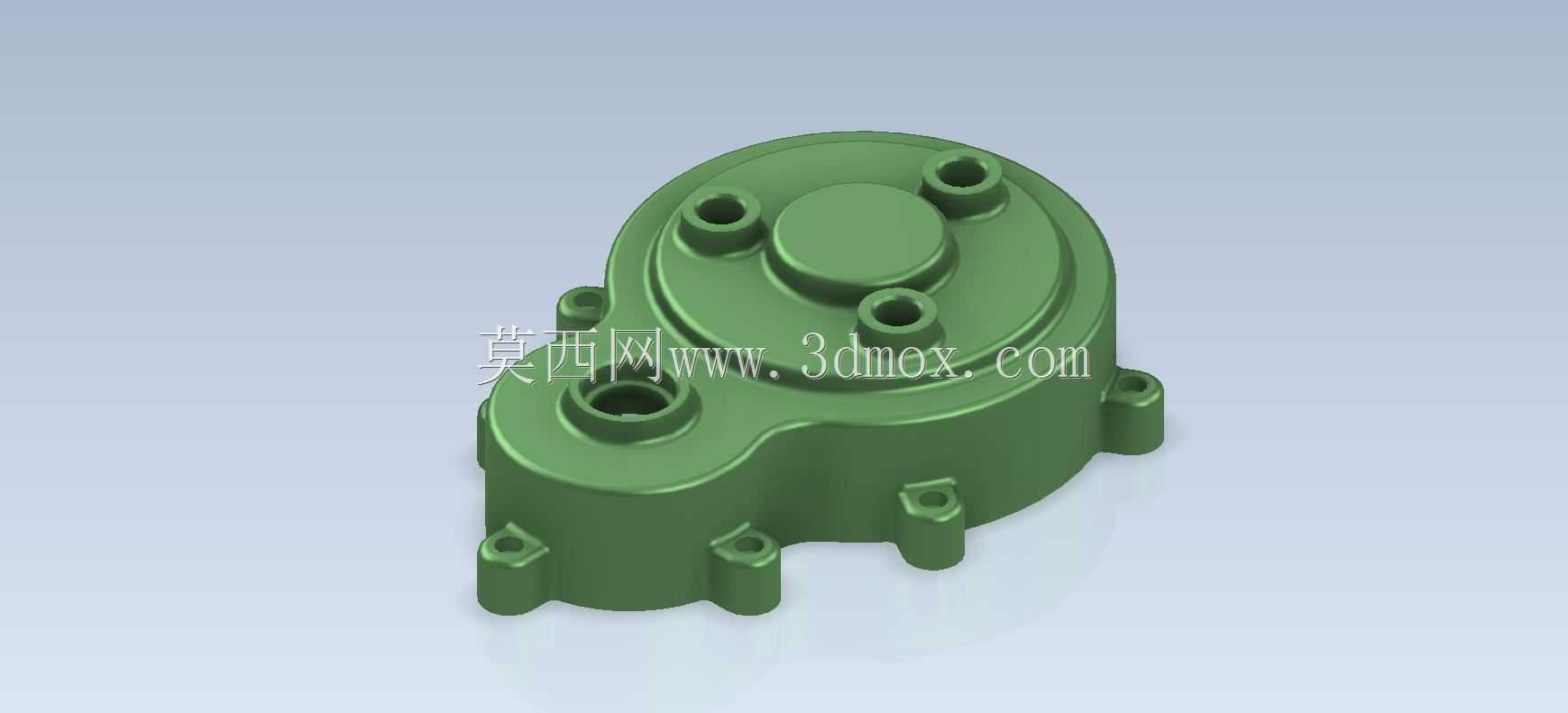

  这类异形端盖常配套在小型齿轮传动腔、小型泵体腔室的外侧,承担腔室密封、内部传动件防护、外接组件安装定位的多重作用,在小型农用机械传动单元、家用小型动力工具、轻工输送线的小型减速单元上都能见到同结构类型的零件应用。不同于常规圆形端盖仅靠端面一圈螺栓固定的形式,这个端盖的安装凸耳沿着腔体外侧的轮廓分散布置,每个凸耳上都预留了沉头安装孔,安装时螺栓从外侧穿入后直接拧进腔体侧壁的预制螺纹孔里,不需要在端盖背面预留螺母避让空间,能大幅压缩整个传动单元的轴向安装尺寸,适配安装空间局促的紧凑型动力布局。从结构细节来看,端盖主体的型腔完全贴合内部传动件的运动轮廓,凸起的圆形轴台对应内部传动轴的穿出位置,台肩位置预留了密封件安装槽,

  装配时嵌入O型密封圈或者骨架油封,就能阻挡腔体内的润滑油脂渗漏,同时避免外界的粉尘、切削液、水汽进入腔室内部,破坏传动件的润滑环境。端盖顶面分散布置的几个带孔凸台,并非冗余设计,这些凸台的孔位对应腔体内需要外接的油路、传感器或者定位销的安装位置,不需要在端盖上额外打孔改装,直接在对应凸台上加工通孔就能完成外接组件的固定,能减少后期改装对端盖整体密封性能的破坏。设计这类端盖的时候,首先要匹配内部传动件的最大运动包络,型腔内壁和传动件的运动边界要预留1.5-2mm的安全间隙,既避免运转过程中零件和端盖内壁发生剐蹭,也不会因为间隙过大造成整个腔体的体积冗余。安装凸耳的位置要顺着腔体的外侧轮廓分布,

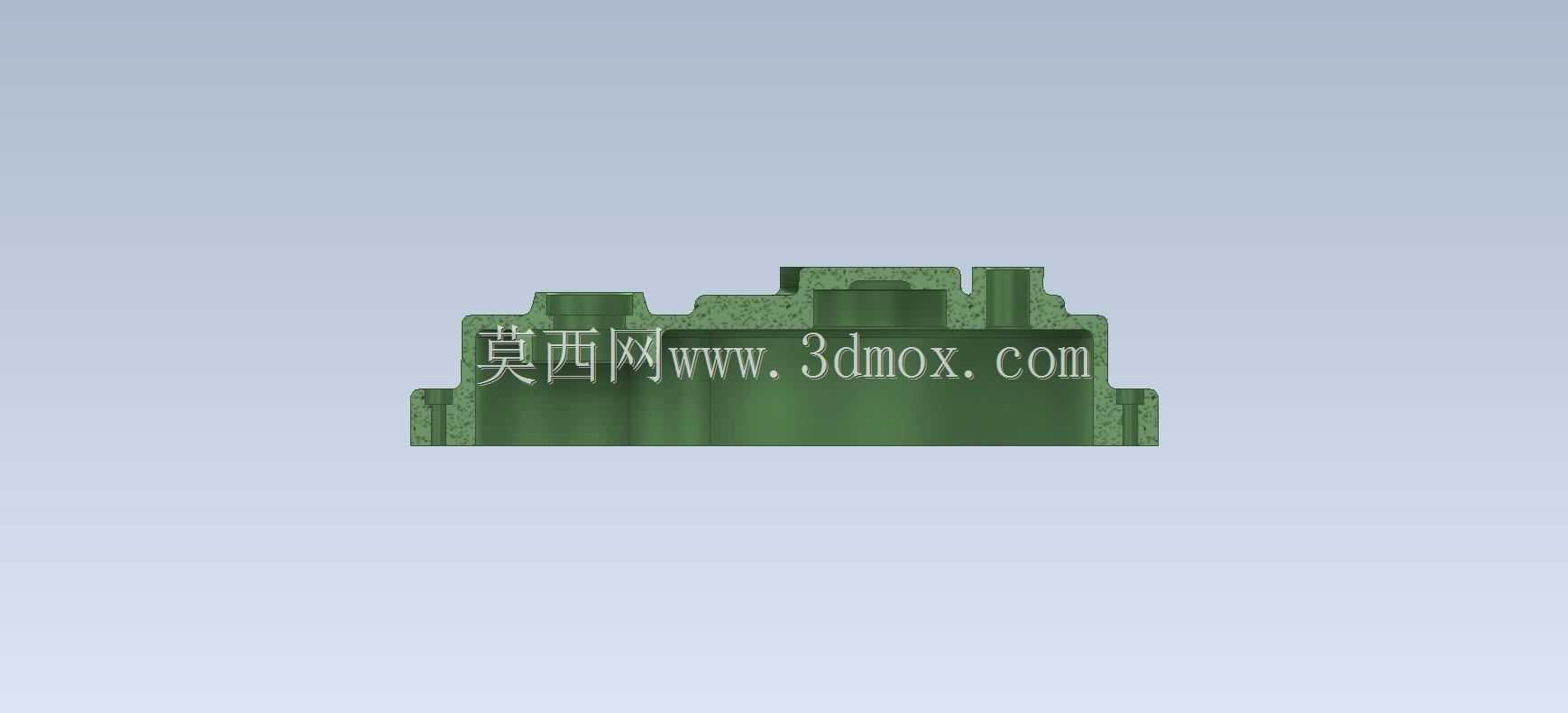

  每个凸耳的受力方向要和螺栓的锁紧方向保持一致,凸耳和端盖主体的衔接位置做了圆角过渡,避免压铸或者注塑成型的时候出现应力集中,导致安装锁紧的时候凸耳根部断裂。端盖的壁厚保持均匀,整体壁厚控制在3-4mm之间,顶面的凸台高度不超过壁厚的2倍,避免成型的时候出现缩痕、气孔等缺陷,不管是采用铝合金压铸还是工程塑料注塑,都能保证零件的成型良率。从安装边界来看,这个端盖的最大外轮廓顺着腔体的异形轮廓延伸,没有突出腔体外侧的多余结构,安装完成后整个传动单元的外表面没有突兀的凸起,在设备内部布线或者相邻组件安装的时候,不会和端盖发生干涉。端盖和腔体贴合的端面做了0.8μm的粗糙度处理,不需要额外加装密封垫片,

  靠端面的加工精度配合密封胶就能实现端面密封,减少装配时的零件数量。这类端盖在实际应用中,还会根据配套设备的使用场景调整材质,用在常规工业环境下一般采用ADC12铝合金压铸,重量轻且散热性好,能辅助带走腔体内传动件运转产生的热量;用在有腐蚀环境的食品加工设备上,则会采用PPS工程塑料注塑,耐酸碱腐蚀且不会产生锈蚀污染;用在重载小型传动单元上时,会采用球墨铸铁铸造成型,强度更高,能承受更大的螺栓锁紧力和传动振动。在建模过程中,这类异形端盖的曲面过渡要保证顺滑,所有的安装孔位都要和腔体上的对应孔位做同轴度校验,凸台的位置公差控制在0.1mm以内,保证装配的时候外接组件能顺利对位,不会出现孔位错位无法安装的问题。端盖的拔模角度统一设置为1.5度,顺着模具开模方向布置,避免成型后脱模困难,所有的棱边都做了R0.5的圆角处理,去除加工毛刺,避免装配和后期维护的时候划伤操作人员。
