这类双吊耳组合式铰接结构件,在各类需要实现相对摆动的机械连接场景中应用十分广泛,小到小型工装夹具的活动压臂连接,大到输送设备的连杆铰接端、小型工程机械的操作机构联动节点,都能见到这类结构的身影。它的核心作用是在两个需要保留一定角度摆动自由度的构件之间,传递拉压载荷的同时,避免刚性连接带来的应力集中问题,相比单吊耳结构,这种上下叠合的双组吊耳布局,能在同等安装空间下获得更高的抗侧向载荷能力,铰接销轴的受力状态也更均衡,不容易出现单侧偏磨导致的销轴卡滞、断裂问题。

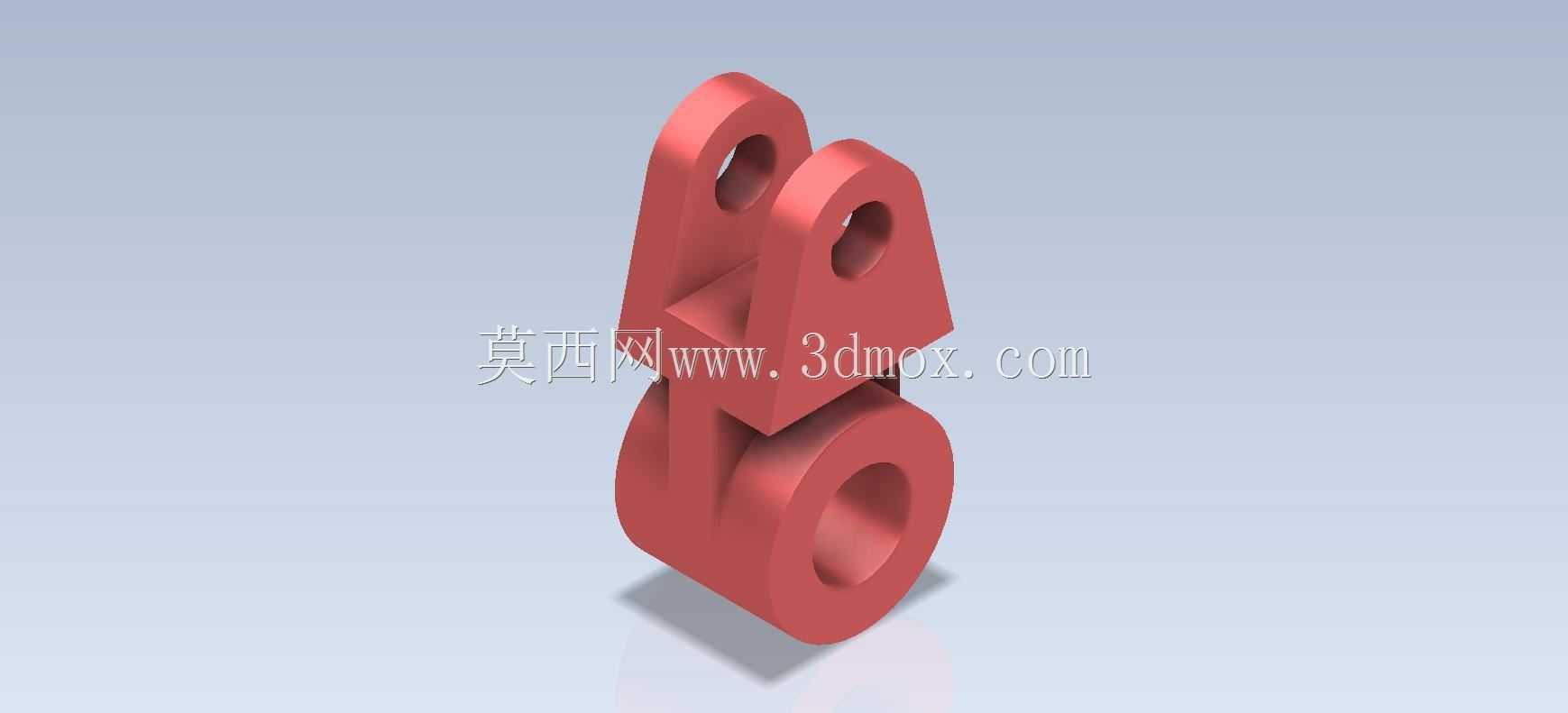

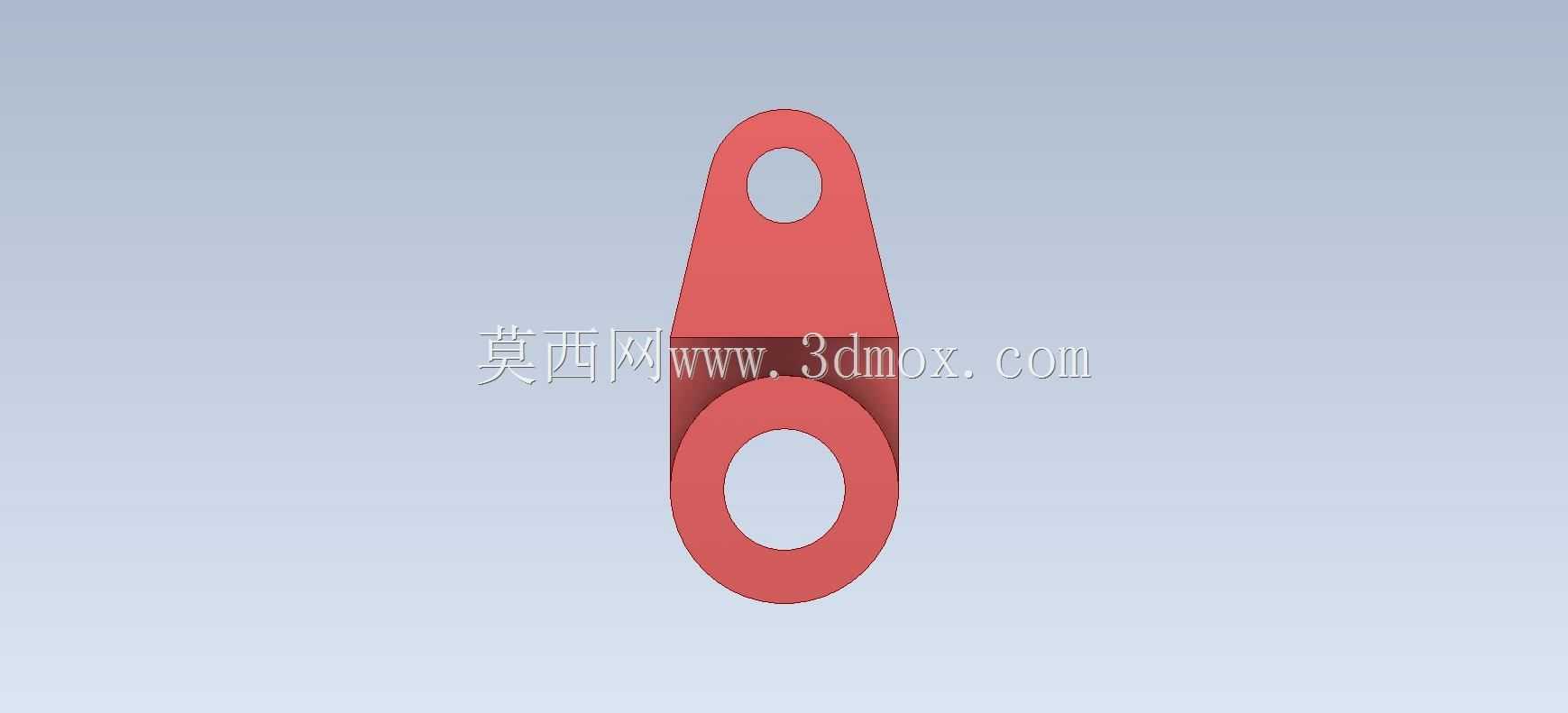

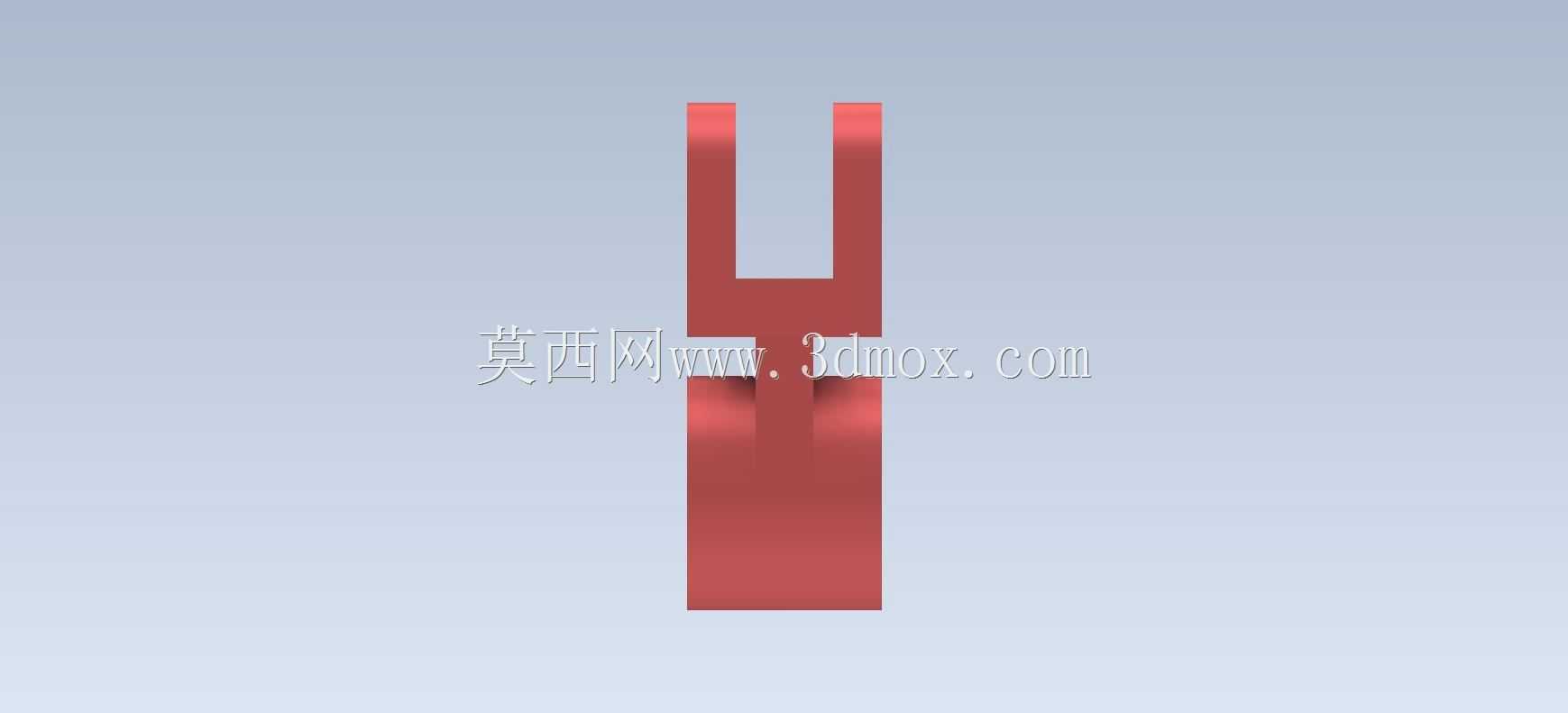

从结构设计逻辑来看,这个零件采用上下分体式的吊耳布局,上部两个带同轴通孔的耳板,下部是一个带大直径通孔的环形连接端,中间通过加厚的连接筋实现上下部分的刚性过渡。上部的两个耳板孔位同轴度是设计时需要重点控制的公差项,实际加工中同轴度公差通常要控制在0.02mm以内,否则穿装销轴后会出现别劲现象,长期摆动使用会加剧孔壁和销轴的磨损,缩短构件的使用寿命。下部的大直径环形孔,主要用于和下方构件的销轴配合,相比上部的小直径铰接孔,下部孔的壁厚更厚,能够承受更大的径向载荷,适配更大直径的连接销轴,适合作为主承载端连接到设备的主体结构上。
在安装边界方面,这类结构件的安装空间需要预留足够的摆动余量,上部两个耳板的外侧间距、下部环形结构的外径尺寸,是安装时需要重点核对的边界参数,耳板的厚度决定了铰接处的接触承压面积,设计时会根据预期承载的拉压载荷,结合所选材料的许用挤压应力来核算耳板厚度和孔边距,孔边到耳板端部的距离通常不小于销轴直径的1.5倍,避免受拉时孔边出现撕裂失效。零件的所有棱边都做了圆角过渡处理,一方面是避免热处理和受力时的应力集中,另一方面也能消除加工毛刺,防止装配时划伤操作人员或者配套的密封、防护零件。

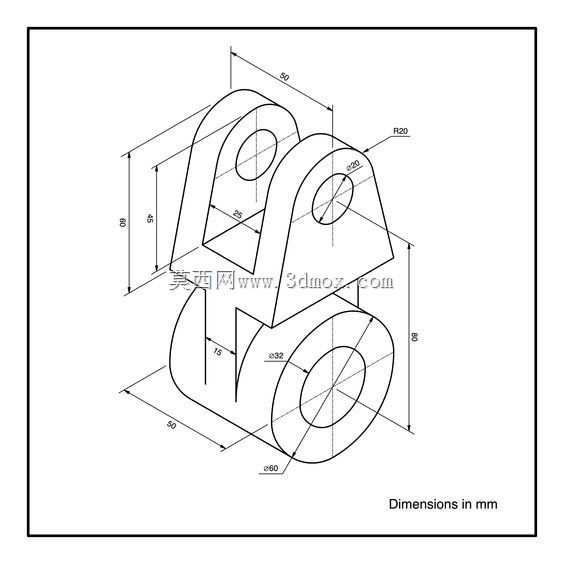

实际建模练习过程中,这类结构非常适合锻炼草图绘制、拉伸凸台、孔特征创建以及圆角倒角的综合操作能力,建模时需要先确定上下两组铰接孔的中心距,这个中心距直接决定了铰接后两个构件的摆动行程范围,中心距过小会导致摆动时上下构件出现干涉,中心距过大则会造成结构冗余,增加不必要的零件重量。上部两个耳板采用对称布局,建模时可以先绘制单侧耳板的草图,拉伸后通过镜像特征完成另一侧的创建,能有效保证两个耳板的尺寸一致性,减少后续孔位同轴度的调整工作量。下部的环形结构和中间连接筋的过渡位置,要采用足够大的过渡圆角,避免直角过渡带来的应力集中,尤其是在承受冲击载荷的应用场景下,过渡位置的圆角半径通常不小于连接筋厚度的0.8倍。
从功能特性上来说,这种结构的铰接转动阻力小,维护时只需要定期在销轴和孔壁之间加注润滑脂,就能保证长期灵活摆动,相比焊接式的固定连接,这种铰接结构的拆装也更方便,设备检修时只需要打出销轴就能分离两个连接构件,不需要切割或者破坏原有结构。在一些需要调整安装角度的工装场景中,还可以在耳板的贴合面之间增加调整垫片,通过增减垫片厚度来微调铰接处的间隙,补偿长期使用带来的磨损量,延长整个结构的使用寿命。需要注意的是,这类结构件在承载时要尽量保证载荷方向沿两个铰接孔的中心连线方向,避免承受过大的侧向扭矩,否则会导致耳板出现侧向变形,影响铰接的灵活性,严重时还会造成耳板断裂失效。
