带侧孔轮盘类机械练习结构件

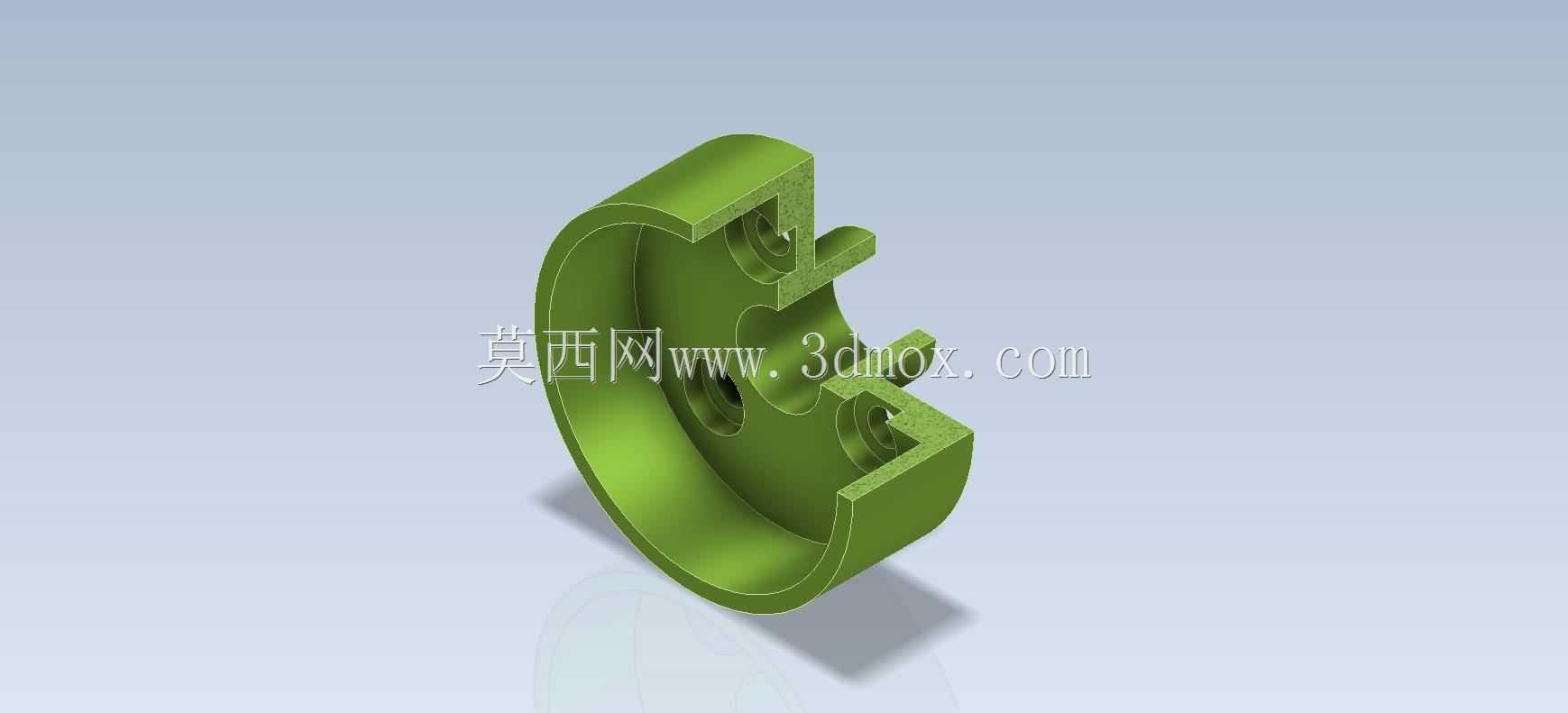

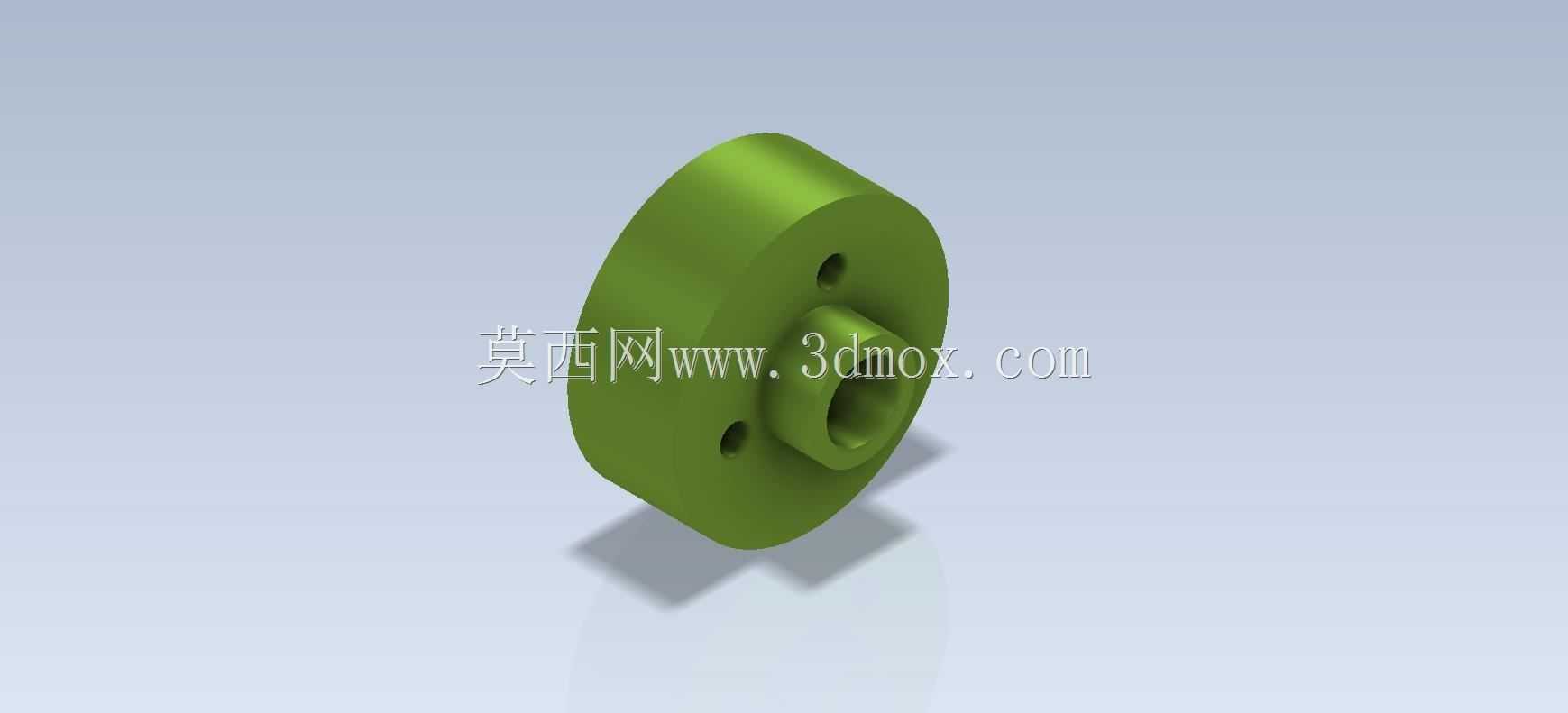

　　该轮盘类结构件属于机械传动系统中的基础导向类零件，常见于小型内燃机配气机构、轻载输送线张紧轮组、小型动力设备的传动惰轮安装场景，主要承担传动带张紧、回转导向、动力传递过程中的径向载荷承载作用，在小型通用动力设备、台式加工设备的辅助传动单元中应用十分广泛。从结构设计逻辑来看，该零件采用整体回转式结构设计，主体为等厚轮缘结构，轮缘内侧设置环形凹槽，用于适配圆形截面传动带或者O型密封圈的安装定位，凹槽的深度与宽度尺寸经过匹配设计，能够保证传动带运行过程中不发生脱槽、偏磨问题，同时轮缘的外圆面做了光滑过渡处理，避免回转过程中对周边零部件造成剐蹭。零件一侧端面上设置有偏心定位小孔，该孔主要用于零件与回转轴的周向定位，配合销钉或者紧定螺钉使用，

　　能够避免零件在回转过程中与转轴发生相对转动，保证传动精度的稳定性。零件的中心设置有阶梯式安装孔，大孔端用于容纳转轴端部的轴承或者轴套，小孔端用于穿装紧固螺栓，安装孔的同轴度公差控制在IT7级范围内，能够保证零件回转过程中的径向跳动量满足轻载传动的使用要求，避免运行过程中出现异常振动、噪声过大的问题。从安装边界尺寸来看，该零件的最大外圆直径为常规小型惰轮的通用尺寸，整体厚度适配多数小型传动组的安装空间，安装时需要保证轮盘的端面与转轴轴线的垂直度公差不超过0.02mm，否则会加剧传动带的单侧磨损，缩短传动部件的使用寿命。在建模过程中，首先通过回转特征生成零件的主体轮廓，对轮缘内侧的凹槽、中心阶梯孔做一次性回转切除，

　　保证各回转面的同轴度基准统一，之后通过拉伸切除特征生成端面上的偏心定位孔，最后对所有棱边做0.5mm的倒角处理，去除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员或者损坏密封件。该零件的结构虽然简单，但涵盖了回转类零件建模的核心操作要点，包括基准轴建立、回转特征应用、同轴度公差匹配、安装定位结构设计等内容，适合初学者掌握回转类机械零件的设计逻辑与建模方法，理解传动轮类零件的载荷传递路径与安装配合要求。在实际应用场景中，该类零件通常搭配深沟球轴承或者铜套使用，安装时需要在配合面涂抹少量润滑脂，降低回转过程中的摩擦阻力，同时定期检查轮缘凹槽的磨损情况，当凹槽磨损量超过0.3mm时需要及时更换零件，避免出现传动打滑、

　　动力传递失效的问题。在小型内燃机的正时传动系统中，该类惰轮还需要配合张紧弹簧使用，通过调整弹簧的预紧力来控制传动带的张紧程度，保证正时传动的相位精度，避免出现气门开闭时机偏差导致的动力下降、油耗升高等问题。在轻载输送线的传动单元中，该类轮盘通常作为从动轮使用，安装在输送线的张紧调节支架上，通过调整支架的位置来改变输送带的张紧力，保证输送过程中物料运行平稳，不出现跑偏、打滑的问题。设计该类零件时，需要重点关注轮缘的强度校核，根据传动系统的最大传递扭矩计算轮缘所受的径向挤压力，选择合适的材料牌号，通常采用铝合金或者工程塑料制作的轮盘能够满足轻载传动的使用要求，重载场景下则需要选用45号钢经调质处理后加工，保证零件的结构强度与使用寿命。
