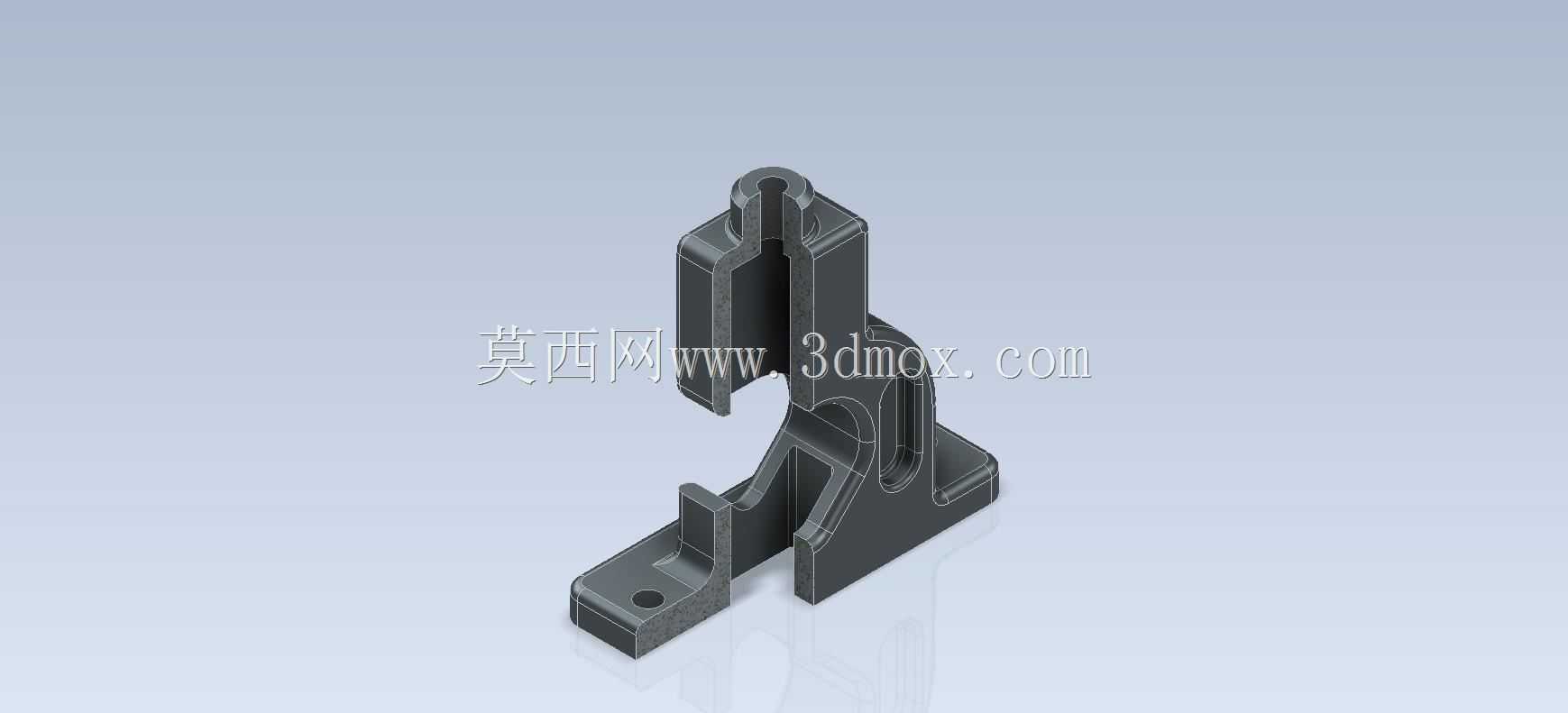

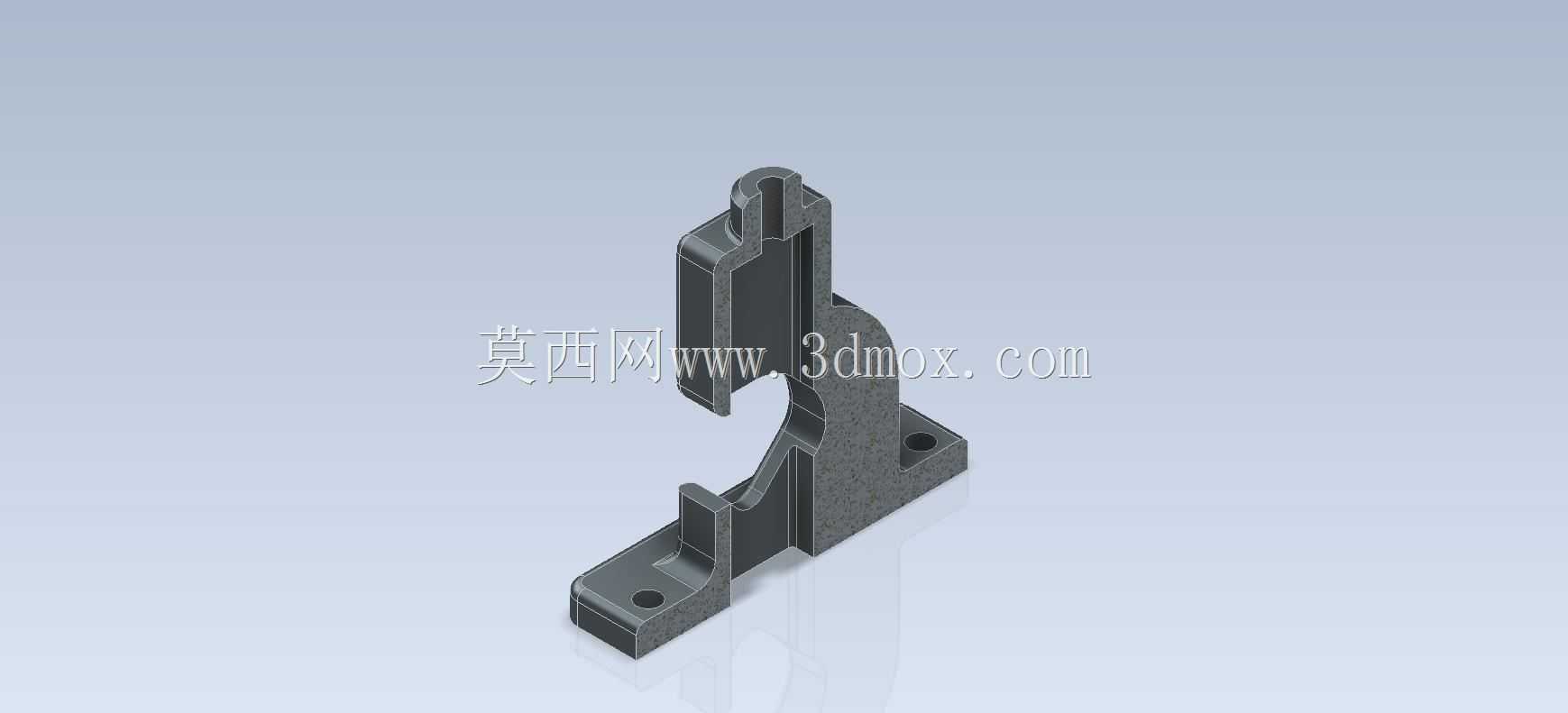

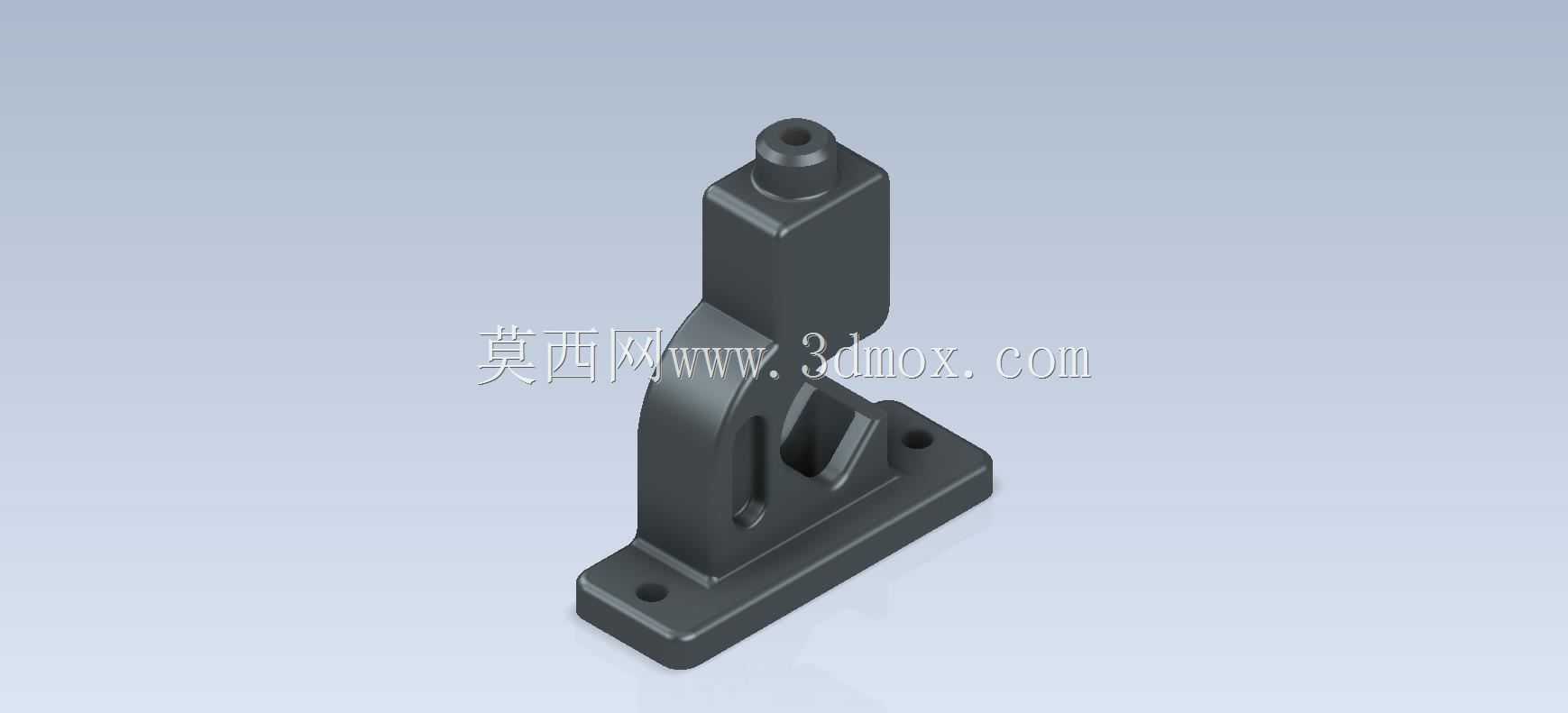

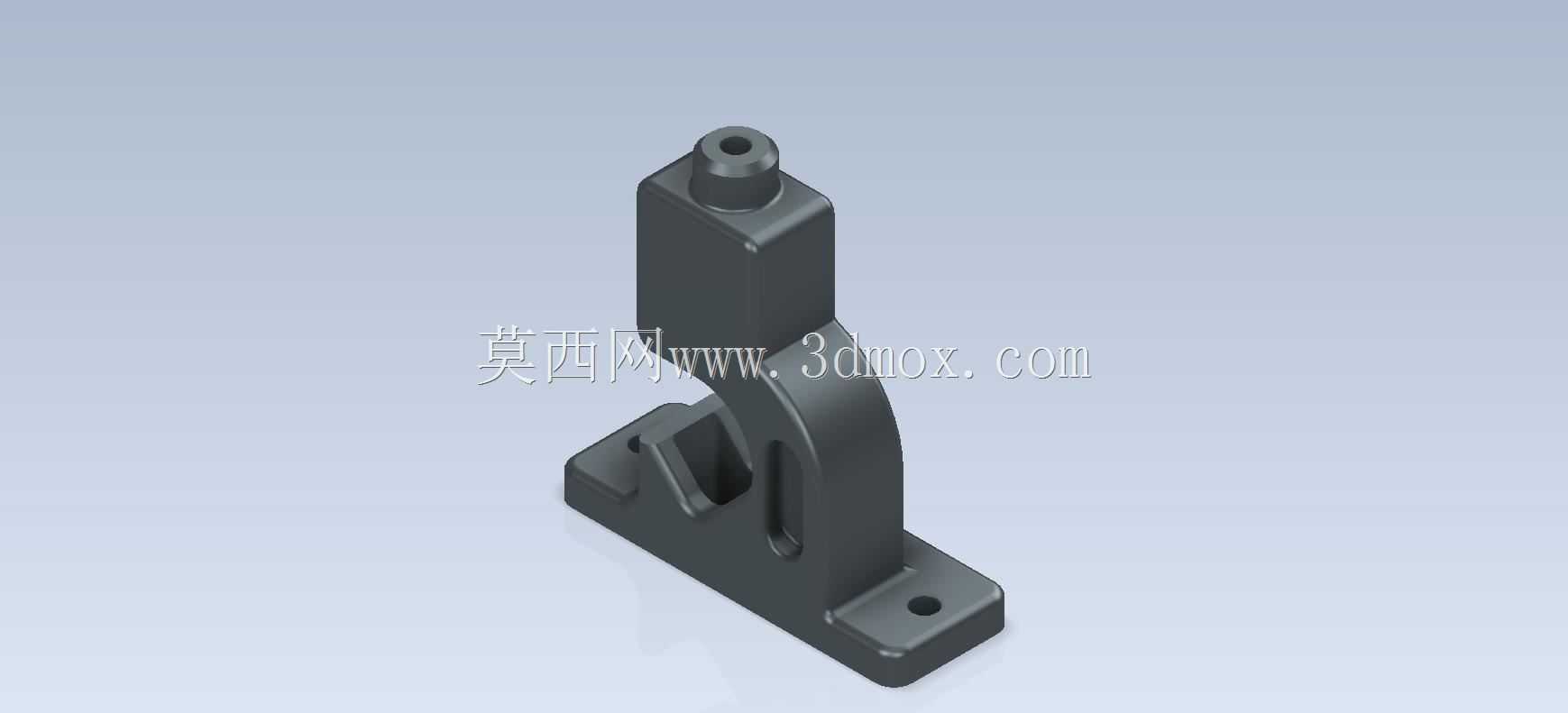

管钳虎钳底座结构件三维设计模型

　　在钳工装配、机加工装夹、管件维修等作业场景中，虎钳与管钳的底座是承担载荷、保障装夹稳定性的核心承载部件，其结构合理性直接决定装夹精度、设备使用寿命与操作安全性。这款底座结构的设计，首先围绕装夹作业的实际受力特征展开，日常作业中，底座需要承受钳身传递的垂直夹紧力、管件或工件加工时的水平扭转力，以及频繁装拆工件带来的交变冲击载荷，因此整体采用一体化铸造成型的结构思路，避免拼接结构带来的应力集中隐患。从结构布局来看，底座底部设置带安装孔的法兰式安装边，安装孔的位置与孔距适配常规钳工工作台、机床工装台的T型槽间距，安装时可通过T型螺栓直接固定，安装边的厚度经过受力校核，在满负载装夹时不会出现翘曲变形，保障钳身的安装基准面始终保持水平。

　　底座主体的立臂部分采用变截面圆弧过渡结构，在立臂与底部安装座的衔接位置，设置了三角形加强筋结构，这一设计并非冗余结构，而是针对管钳作业时常见的侧向扭转力矩做的强化处理，当夹持圆形管件进行铰孔、套丝等作业时，侧向力会通过钳身传递到立臂根部，加强筋可以有效分散应力，避免长期使用后立臂出现歪斜、断裂的问题。立臂顶端设置的带孔凸台结构，是用于安装钳身活动组件的铰接定位位，凸台的内孔精度直接决定活动钳身的转动顺畅度，设计时孔位与底座安装基准面的垂直度公差控制在0.02mm以内，保障活动钳身开合时不会出现卡滞、偏摆的问题。立臂侧面预留的长条形减重槽，是在不降低结构强度的前提下做的轻量化处理，槽体的走向与立臂受力方向平行，

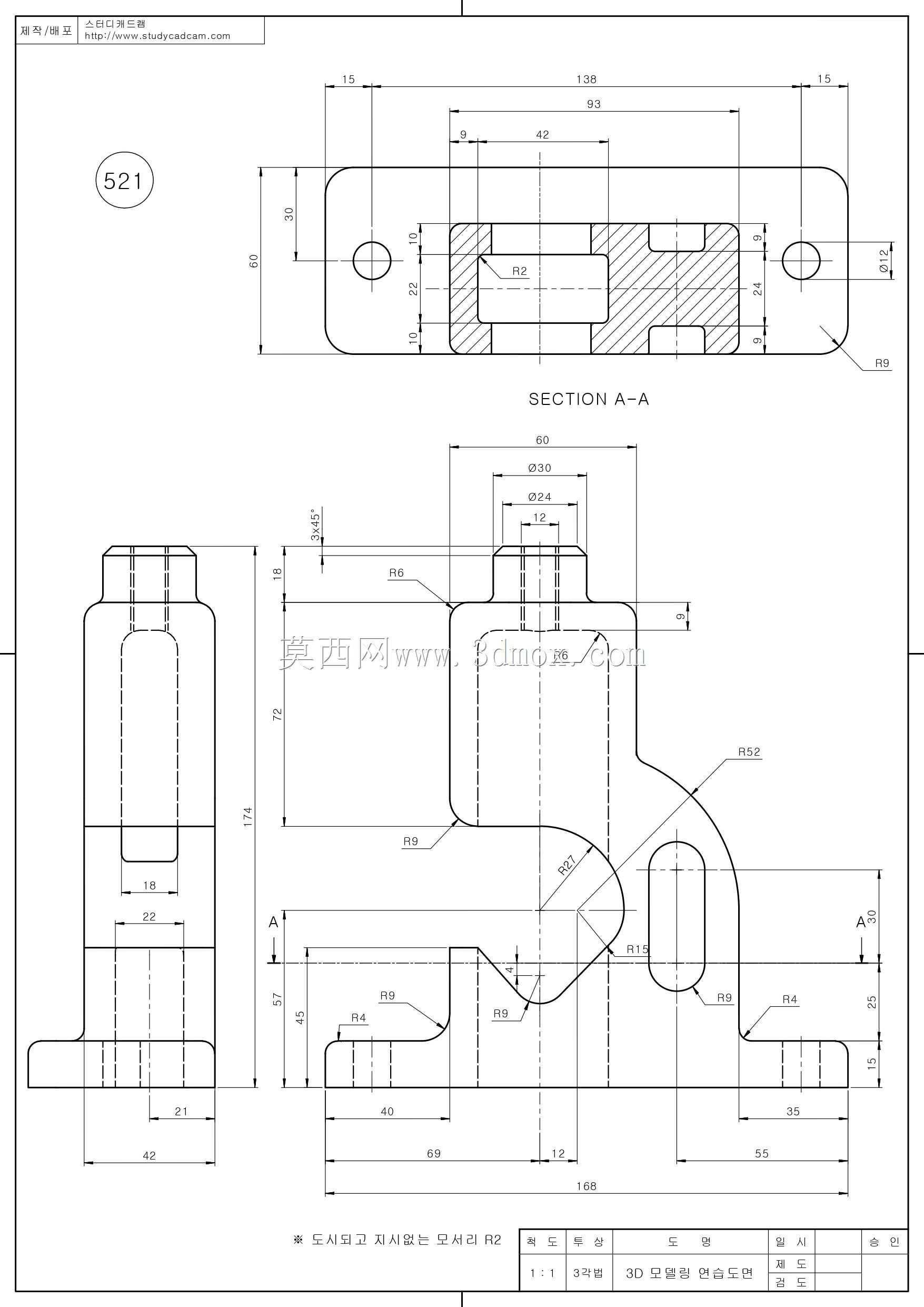

　　不会破坏立臂的整体抗弯截面模量，同时可以减少铸造时的材料用量，降低零件整体重量，便于搬运与安装。在实际应用中，这类底座不仅可以适配手动管钳、台虎钳的组装需求，也可以经过少量尺寸调整后，作为小型工装夹具的承载基座使用，比如在自动化生产线的上料工位，搭配气动夹紧组件后，可作为小型工件的固定装夹座使用。设计过程中需要重点关注几个安装边界尺寸：首先是底部安装边的总长度与宽度，需要匹配常用工作台的安装空间，避免安装时与台面上的其他工装出现干涉；其次是立臂的总高度，需要结合配套钳身的开合行程确定，保障最大装夹开度时工件不会与工作台面发生碰撞；最后是顶端铰接孔的中心高度，这一尺寸决定了装夹工件的中心高，需要适配常用加工工具的操作高度，

　　比如使用手用套丝工具时，工件中心过高会导致操作时发力不稳，过低则会限制工具的转动空间。从加工工艺角度来看，这款底座的结构设计充分考虑了铸造与机加工的工艺性，所有转角位置都设置了铸造圆角，避免铸造时出现应力开裂、冷隔等缺陷，所有需要机加工的面都预留了均匀的加工余量，安装基准面、铰接孔位等关键加工面的余量控制在2-3mm，既可以保障加工后表面粗糙度与精度要求，又不会造成过多的材料浪费与加工工时损耗。在日常维护场景中，这类底座的结构没有复杂的内腔与难以清理的死角，作业过程中产生的铁屑、切削液可以很方便地清理，不会出现碎屑堆积导致的钳身活动卡滞问题，立臂与安装座衔接的位置做了斜面过渡，碎屑可以顺着斜面自然滑落，减少日常清理的工作量。对于三维建模学习者而言，这款底座的建模过程可以很好地练习拉伸、凸台、切除、圆角、筋特征等基础建模命令的使用，同时可以通过对这个零件的建模，理解机械结构设计中受力分析、工艺性考量、安装边界匹配的核心思路，避免建模过程中只关注外形而忽略实际工程需求的问题。在实际选型替换时，只需要核对安装孔距、铰接孔尺寸、立臂高度这几个核心参数，就可以适配同系列的虎钳或管钳产品，不需要对整体结构做大幅修改，具备较好的通用性与互换性。
