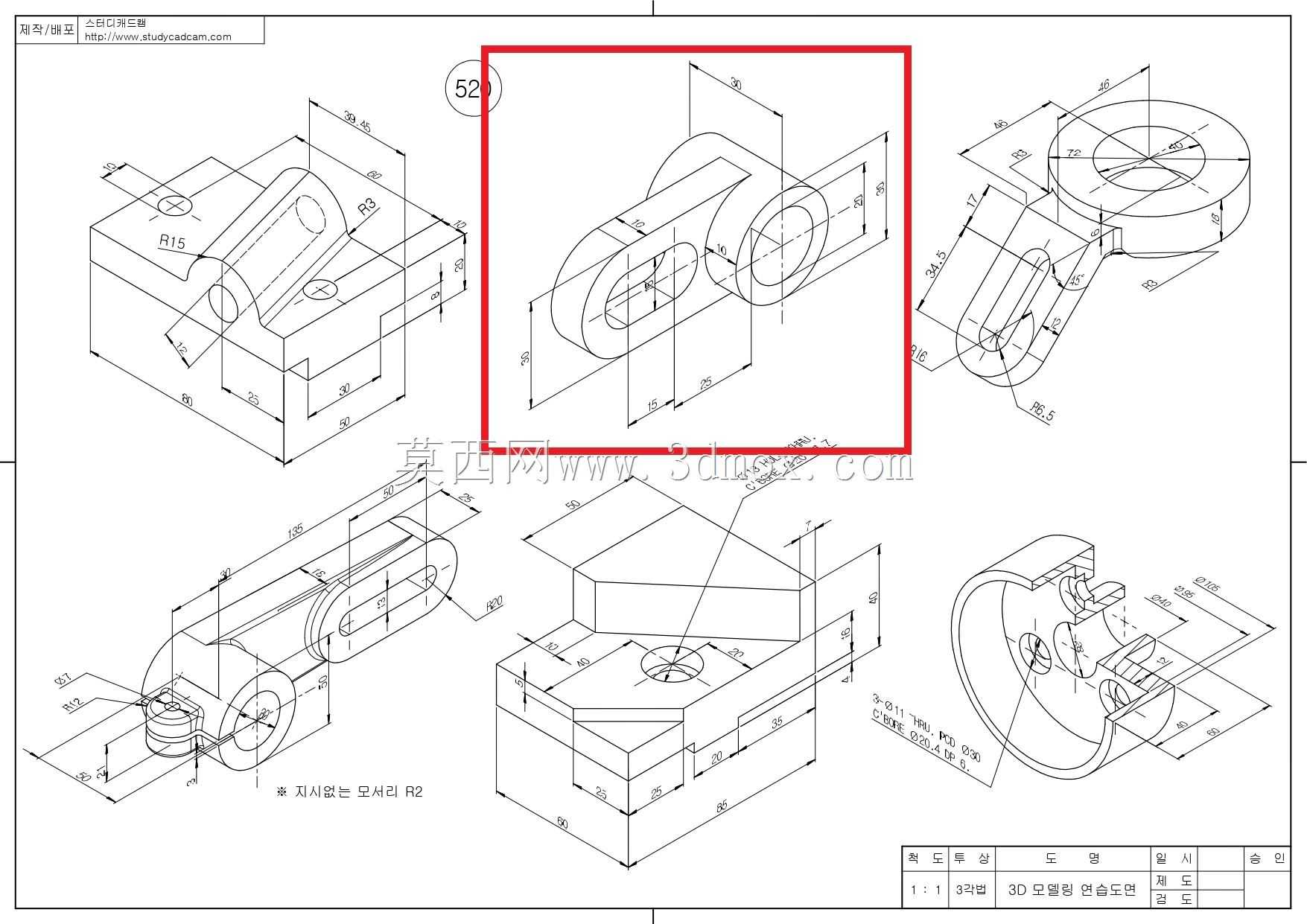

链节式连接吊耳结构练习构件

　　该构件属于典型的铰接式连接承重件，在轻载输送线、小型工装夹具、手动吊具的连杆传动场景中应用广泛，主要承担相邻构件之间的拉力传递与小角度相对转动适配功能，避免刚性连接在设备运行过程中因装配误差、振动偏移产生的应力集中问题。从结构设计逻辑来看，构件采用一体化成型的实体结构，一端为带通孔的环形铰接端，通孔内壁需保证足够的圆柱度与表面粗糙度，用于配套销轴完成铰接装配，装配后可绕销轴轴线实现单平面内的自由转动，转动角度范围根据相邻构件的安装间隙可控制在0-45度区间，满足多数连杆机构的摆角需求。另一端为带长槽的连接端，长槽结构的设计初衷是为装配提供一定的位置调节余量，在现场安装时可根据实际装配公差调整销轴在槽内的固定位置，抵消机架焊接、

　　构件加工带来的累计误差，降低装配难度，同时长槽的边缘做了等半径圆角过渡，避免槽口位置在受拉时出现应力开裂的风险。构件的中间连接臂采用等截面的矩形过渡结构，截面厚度根据额定承载需求做了等强度校核，在保证1.5倍安全系数的前提下尽可能缩减实体体积，减少材料浪费与构件自重，连接臂与两端环形结构的衔接位置均做了大半径圆弧过渡，从根源上消除直角衔接带来的应力集中点，提升构件的疲劳寿命。从安装边界来看，铰接端的通孔直径与配套销轴采用间隙配合，配合公差控制在H8/f7区间，既保证转动灵活性，又避免间隙过大带来的晃动冲击；长槽端的槽宽与铰接端通孔直径保持一致，可通用同规格的销轴完成装配，减少备件种类。构件整体外形无复杂曲面特征，所有特征均为拉伸、

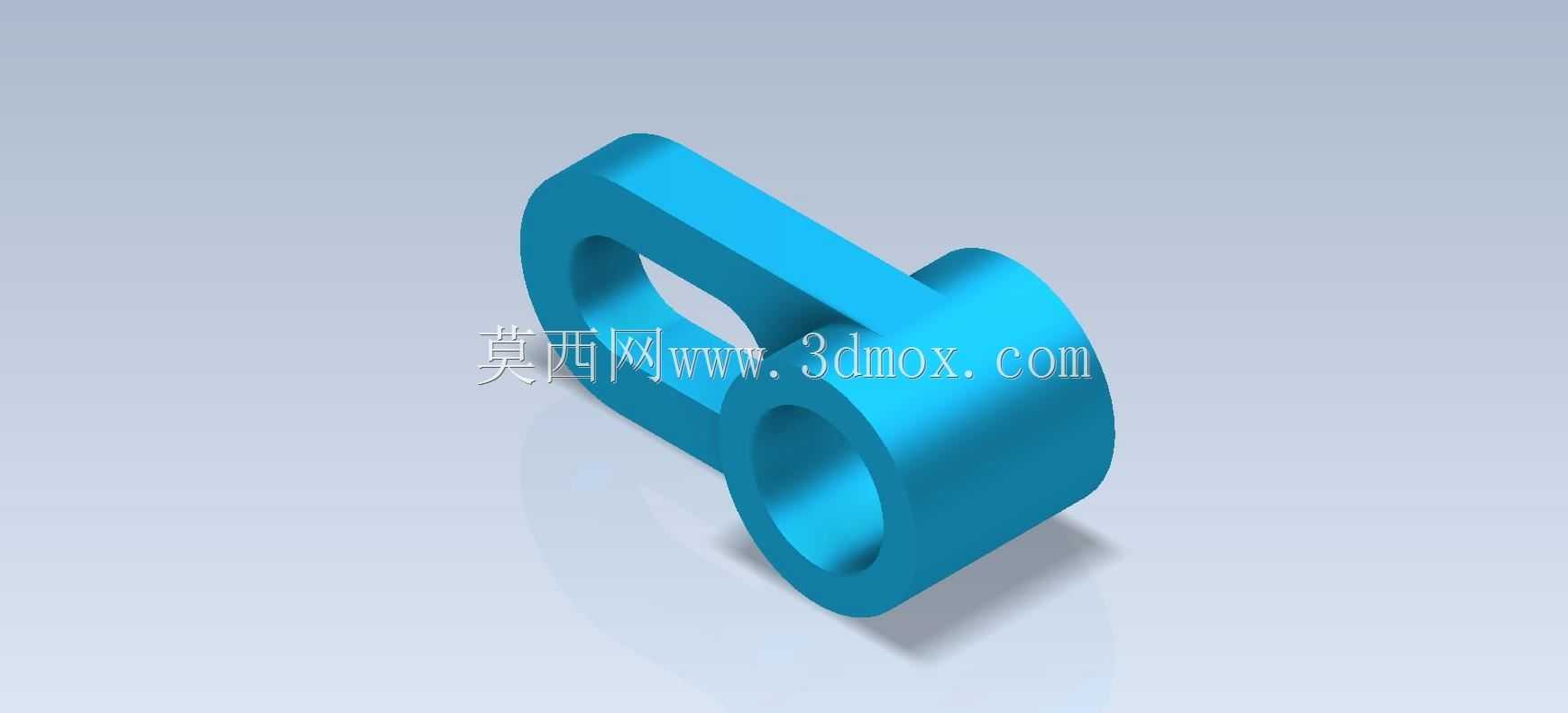

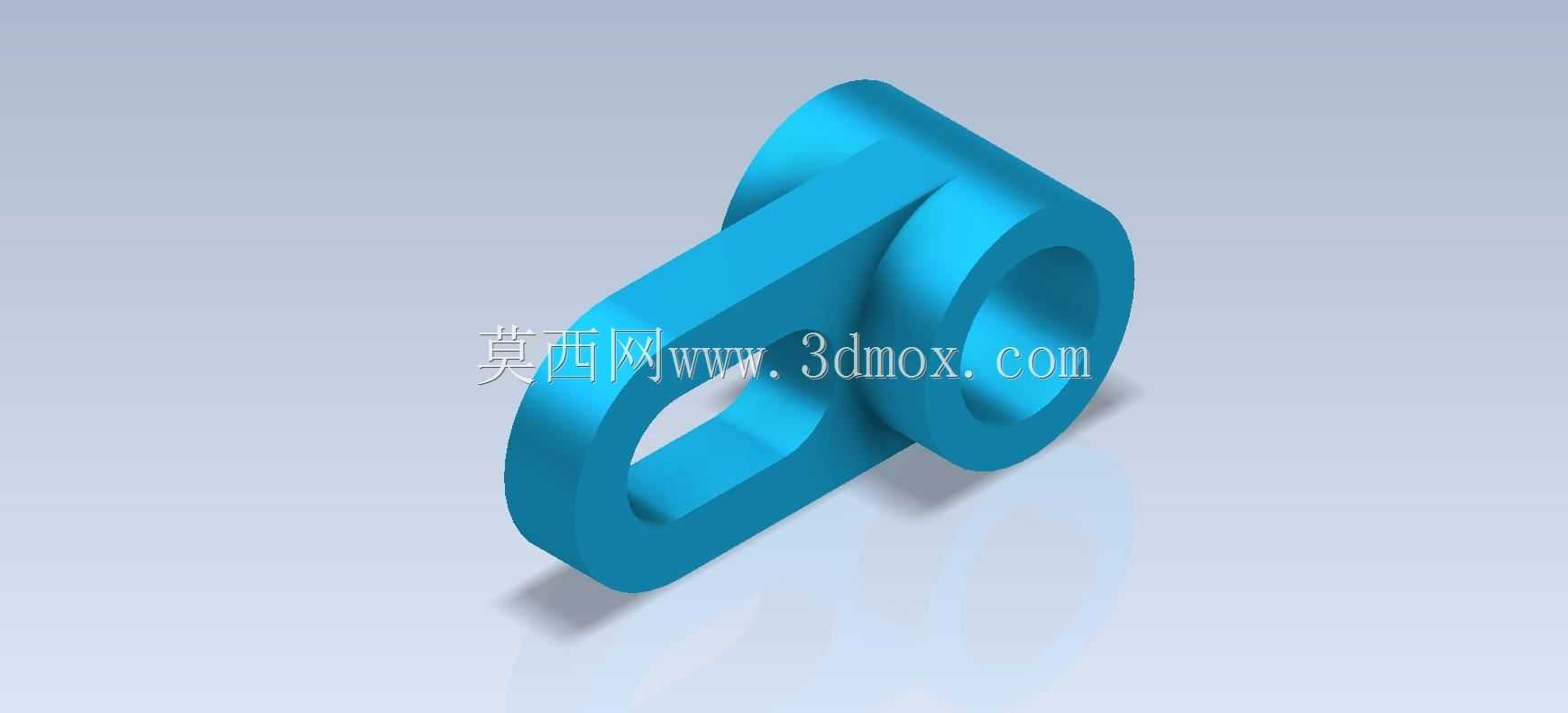

　　切除、圆角等基础建模特征，非常适合三维建模初学者练习基础特征的操作逻辑，掌握实体建模中从二维草图到三维实体的转化思路，理解结构设计中应力规避、装配余量预留的基本工程逻辑。在实际建模过程中，可先绘制构件的对称中心面草图，通过对称约束保证两端结构的位置度，再通过拉伸命令生成主体结构，之后对通孔、长槽进行切除操作，最后添加所有过渡圆角，建模过程中需注意草图的全约束，避免后续特征修改时出现草图错位、特征报错的问题。这类构件虽然结构简单，但涵盖了机械结构设计中最基础的铰接连接、公差配合、应力处理等知识点，是入门机械结构设计与三维建模的典型练习案例，通过对该构件的建模练习，可快速掌握基础建模命令的使用方法，建立初步的工程结构设计思维，理解零件结构与实际装配、使用需求之间的对应关系，避免建模过程中出现脱离工程实际的不合理结构。
