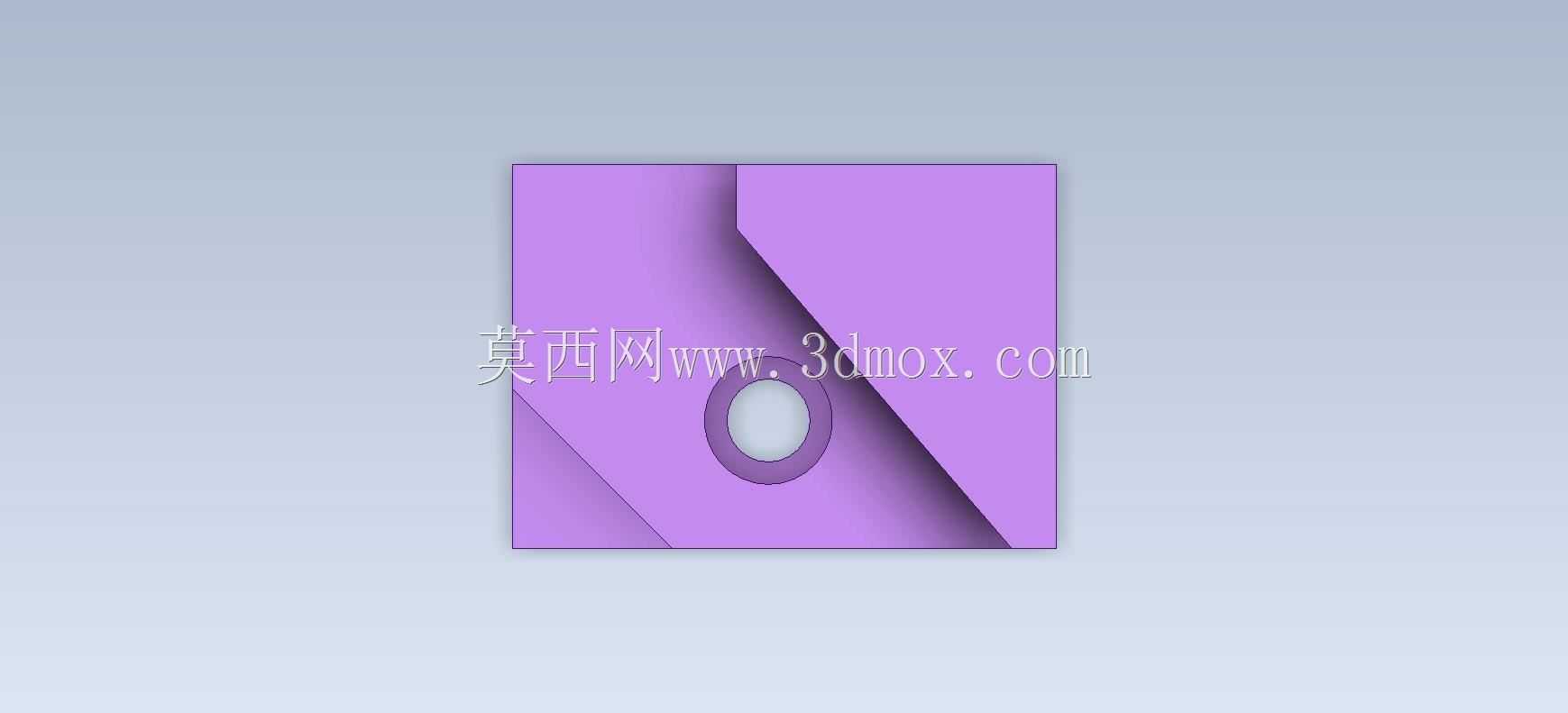

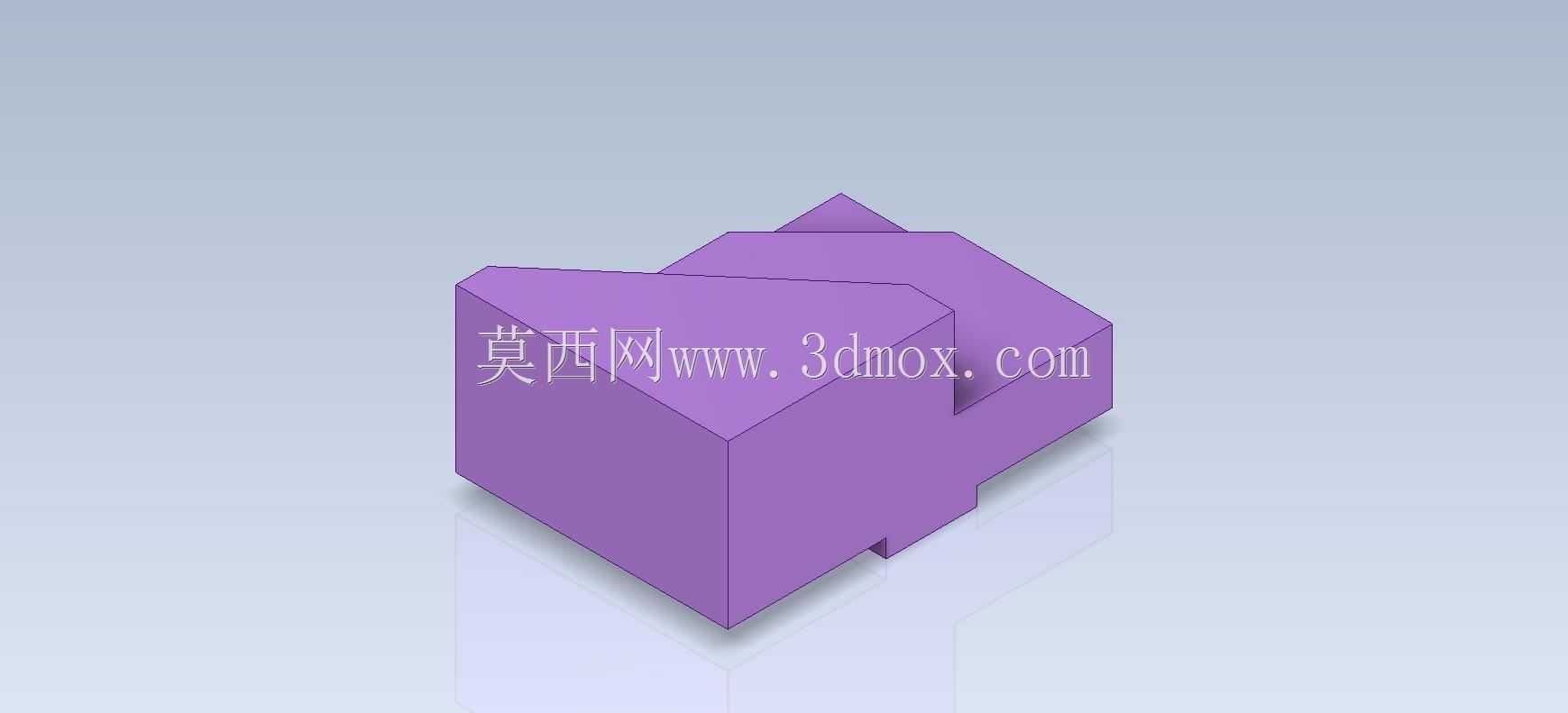

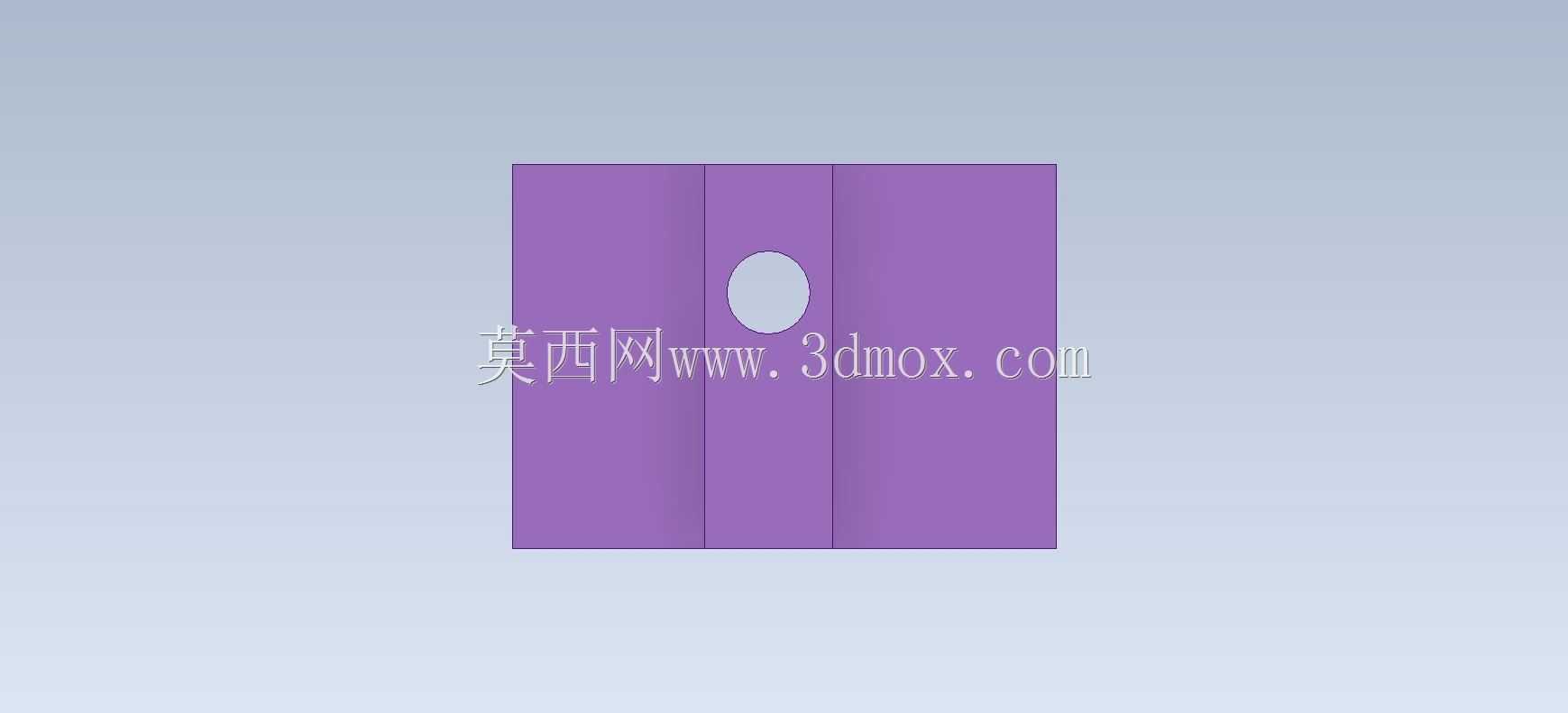

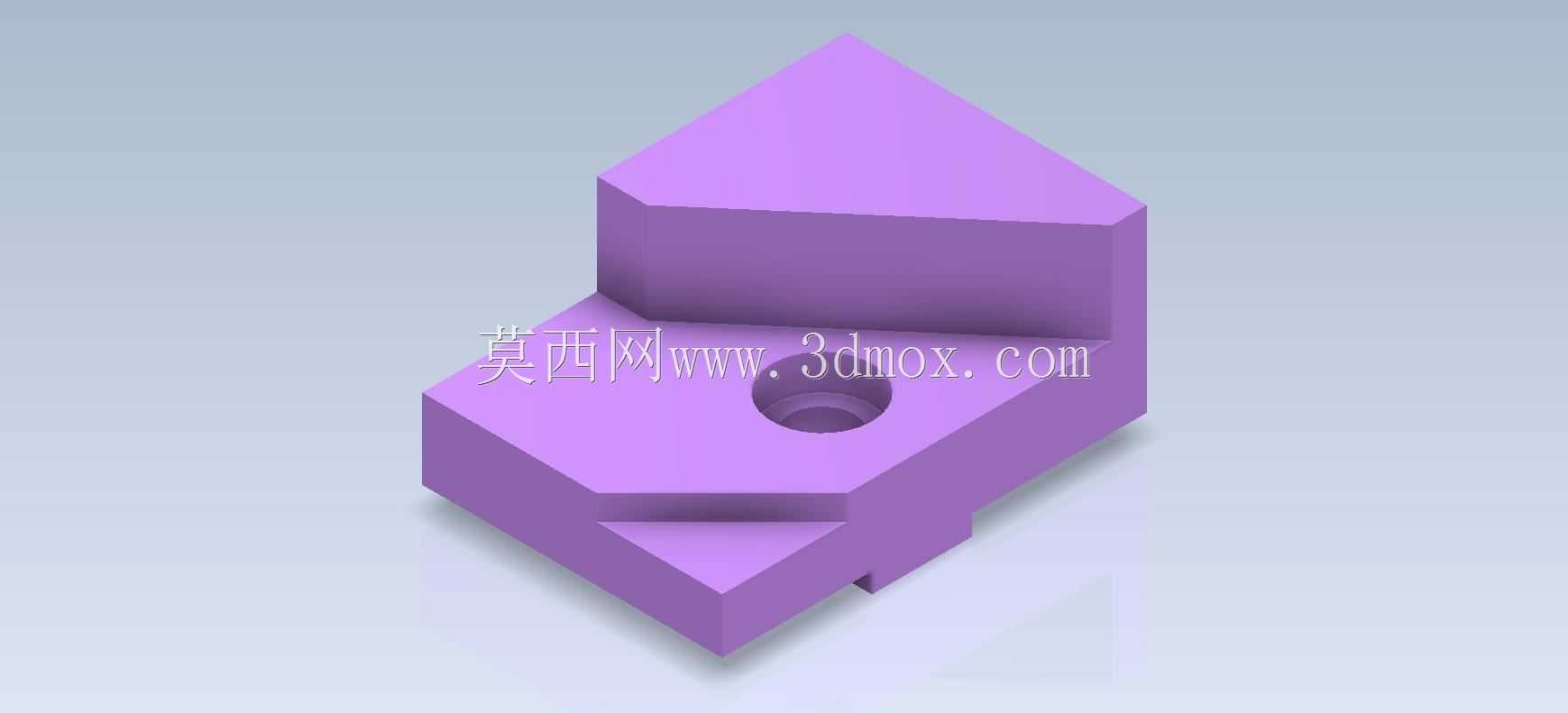

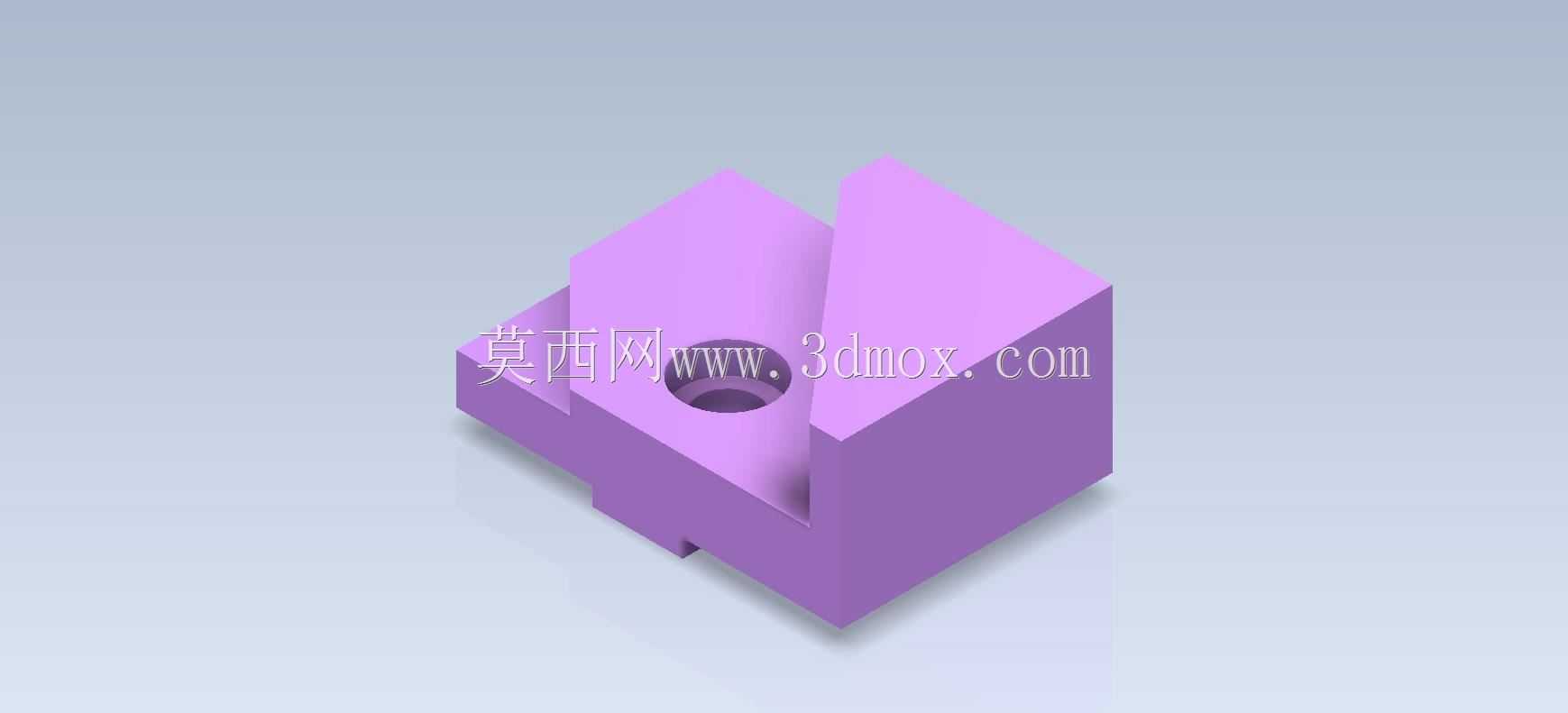

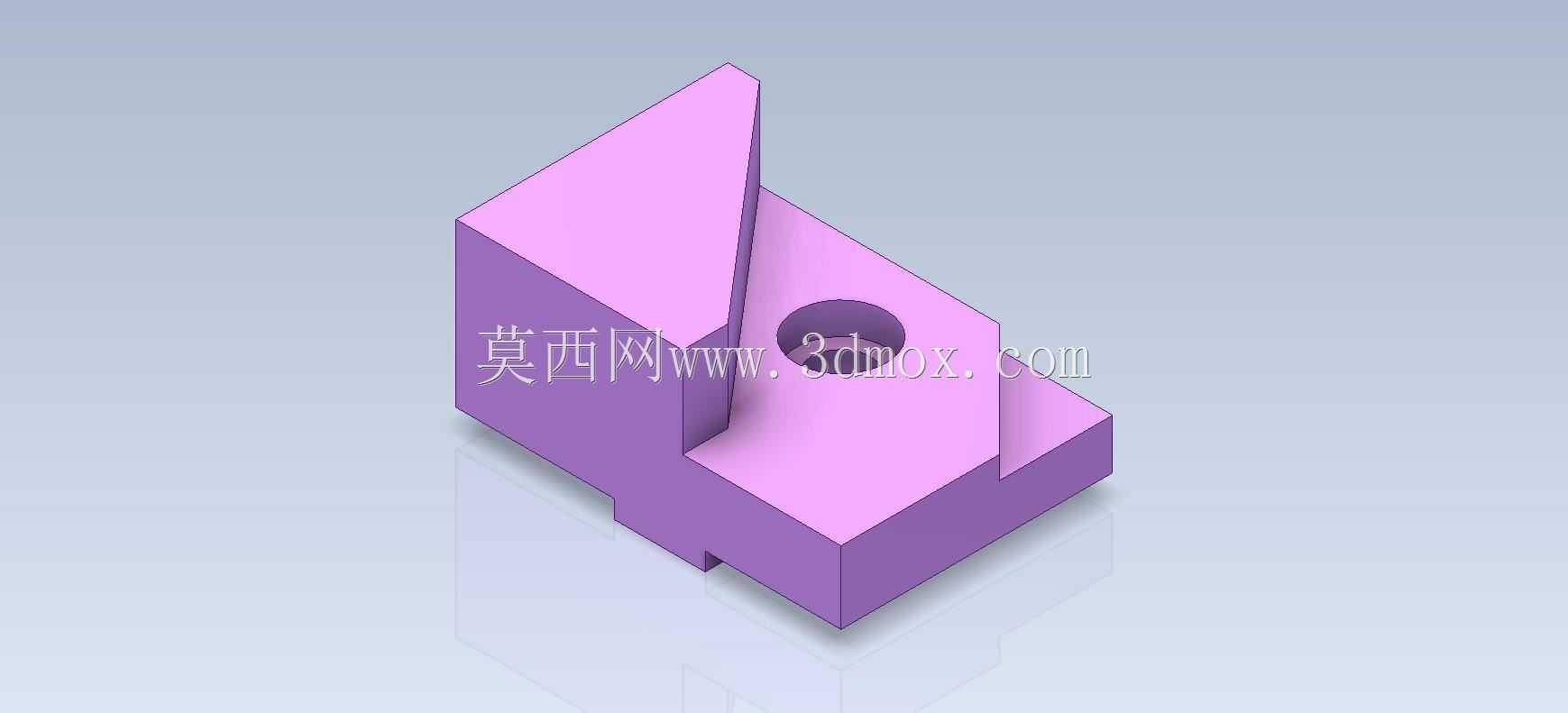

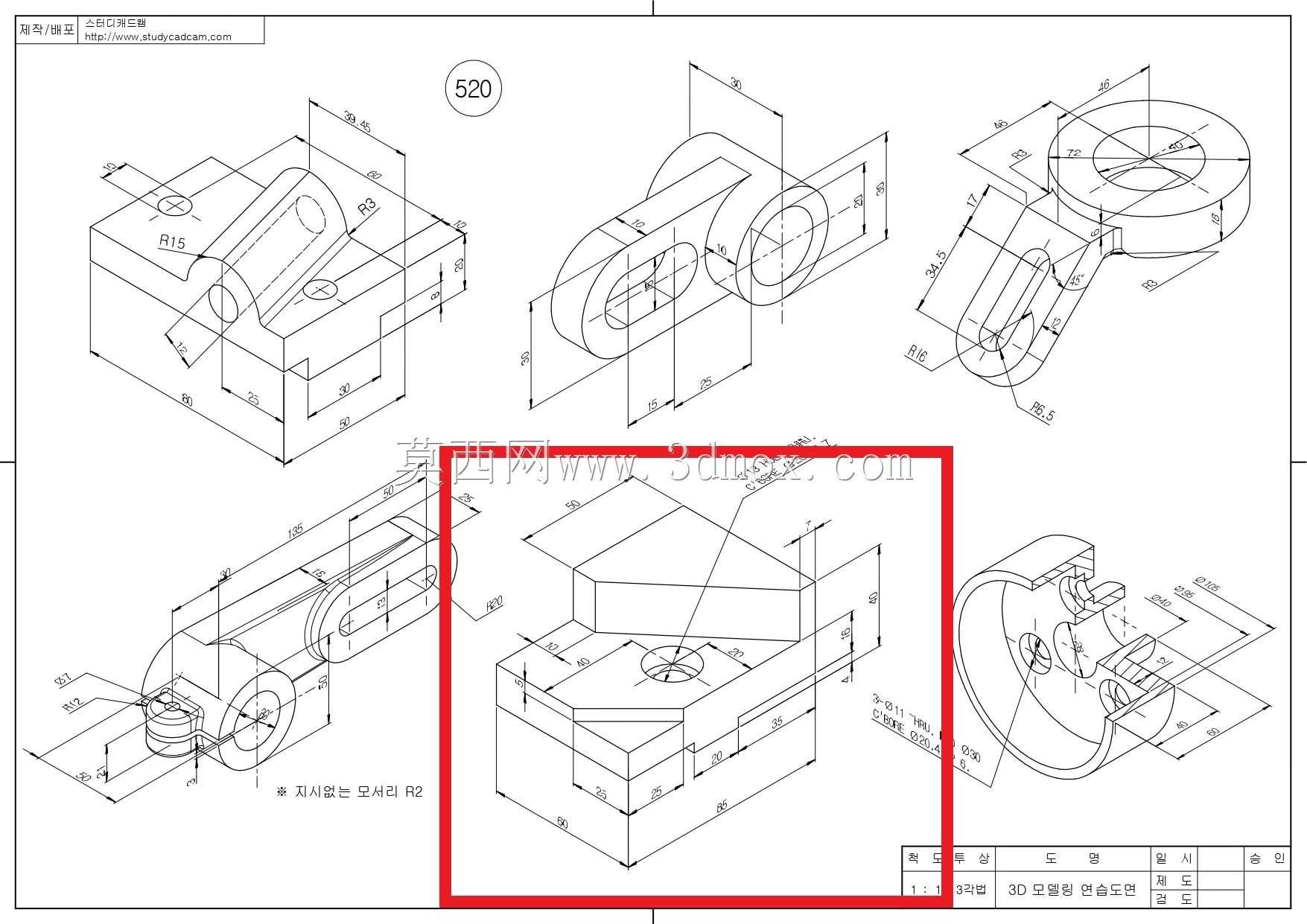

在自动化进给系统的索引停止工位,这类带阶梯定位特征的块状零件承担着核心的行程限位与位置校准作用,常见于多工位转台进给、流水线间歇送料、机床自动上下料等需要精准停位的作业场景,零件的结构精度直接决定了进给动作的重复定位误差,若配合面形位公差超差,会直接导致送料位置偏移,引发后续工位的卡料、加工错位、装配对位失败等连锁问题。从结构设计逻辑来看,该零件采用上下两级阶梯式的块体布局,下层基座作为整个零件的安装承载部分,底面设计为全平面结构,可直接贴合设备安装板的基准面,通过基座上预留的沉孔完成锁紧固定,安装时无需额外加工适配凸台,降低安装面的加工要求,同时下层基座向外延伸的凸边可承担侧向受力,抵消进给动作停止时产生的横向冲击载荷,
避免长期受冲击后固定螺栓出现剪切断裂的问题。上层凸台为核心的工作配合面,其垂直于进给方向的侧立面为停止限位的抵接面,设计时该面与安装底面的垂直度公差需控制在0.02mm以内,保证抵接时与进给方向完全垂直,不会出现单侧受力偏载的情况;凸台顶面的斜切结构并非冗余设计,一方面可减少零件整体重量,降低材料消耗,另一方面可在进给部件复位时起到导向导入作用,即使进给部件存在微小的位置偏差,也能顺着斜面滑入正确的抵接位置,避免硬碰撞导致的零件磕伤。零件中部设置的同轴沉孔,可用于安装缓冲阻尼元件,比如聚氨酯缓冲垫、微型液压缓冲器,在进给部件高速抵接时吸收冲击动能,减少刚性碰撞产生的噪音与零件变形,沉孔的深度与直径经过匹配计算,
可保证缓冲元件安装后顶面略低于限位抵接面,不会干扰正常的限位抵接动作,同时沉孔底部的通孔可用于缓冲元件的固定螺丝穿过,也可作为容屑孔,避免加工或使用过程中产生的金属切屑堆积在孔内,导致缓冲元件安装不到位。从安装边界来看,该零件的整体外轮廓尺寸适配常规40系列铝型材搭建的自动化设备安装空间,下层基座的安装孔间距符合通用安装板的孔位标准,可直接替换同规格的标准限位块,无需重新设计安装板的孔位布局;零件的总高度经过匹配计算,适配常见的20-50mm行程的小型进给滑台的停止高度,安装后无需额外加装调整垫片即可满足限位高度要求,若有不同的高度需求,也可通过磨削下层基座底面的方式快速调整,适配性较强。在建模过程中,
这类零件需要重点关注各配合面的几何公差约束,尤其是限位抵接面与安装底面的垂直度、沉孔与安装面的垂直度、阶梯面之间的平行度,这些参数直接决定了零件实际使用时的精度表现;同时在特征建模时,所有棱边都需要做0.5-1mm的倒角处理,既可以去除加工产生的毛刺,避免安装时割伤操作人员,也可以减少应力集中,提升零件受冲击时的结构强度,避免棱边位置出现崩裂的问题。这类零件的材料通常选用45号钢经调质处理,兼顾强度与韧性,可承受每分钟60-120次的频繁冲击载荷,若用于腐蚀环境也可更换为304不锈钢材质,表面无需额外处理即可满足使用要求;对于高速进给的工况,还可在限位抵接面淬火处理,将表面硬度提升至HRC45-50,提升接触面的耐磨性能,延长零件的使用寿命,减少日常维护的更换频率。在实际设备调试过程中,这类定位块的安装位置需要配合进给轴的原点传感器进行微调,保证机械限位位置与电气原点位置的偏差在0.1mm以内,避免出现电气限位触发前机械结构已经硬碰撞的问题,同时在长期使用过程中需要定期检查固定螺栓的锁紧状态,以及限位面的磨损情况,若磨损量超过0.1mm就需要及时更换或重新磨削修复,避免定位精度下降影响整台设备的运行稳定性。
