带夹紧座长槽调节型机械支架结构

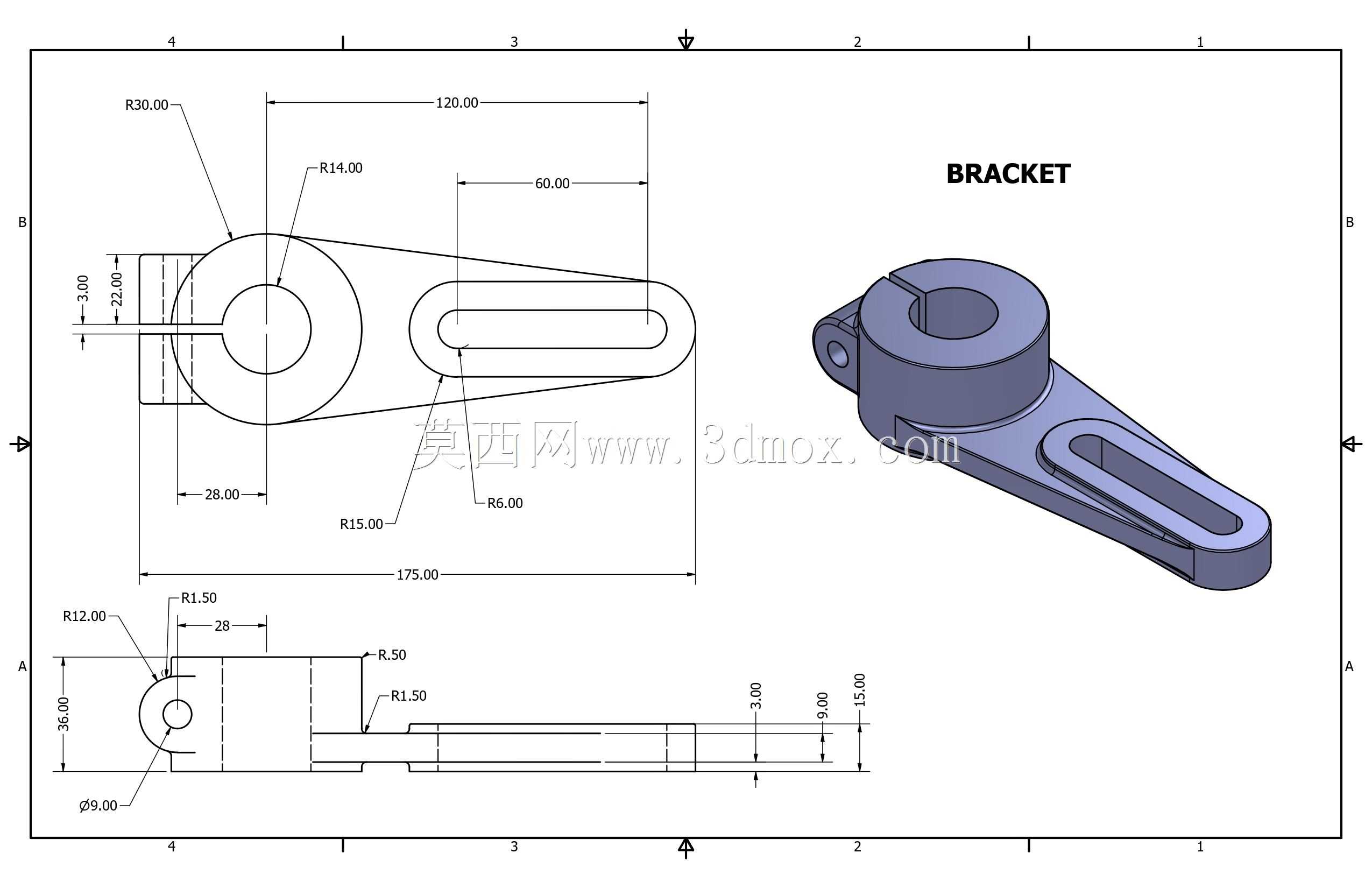

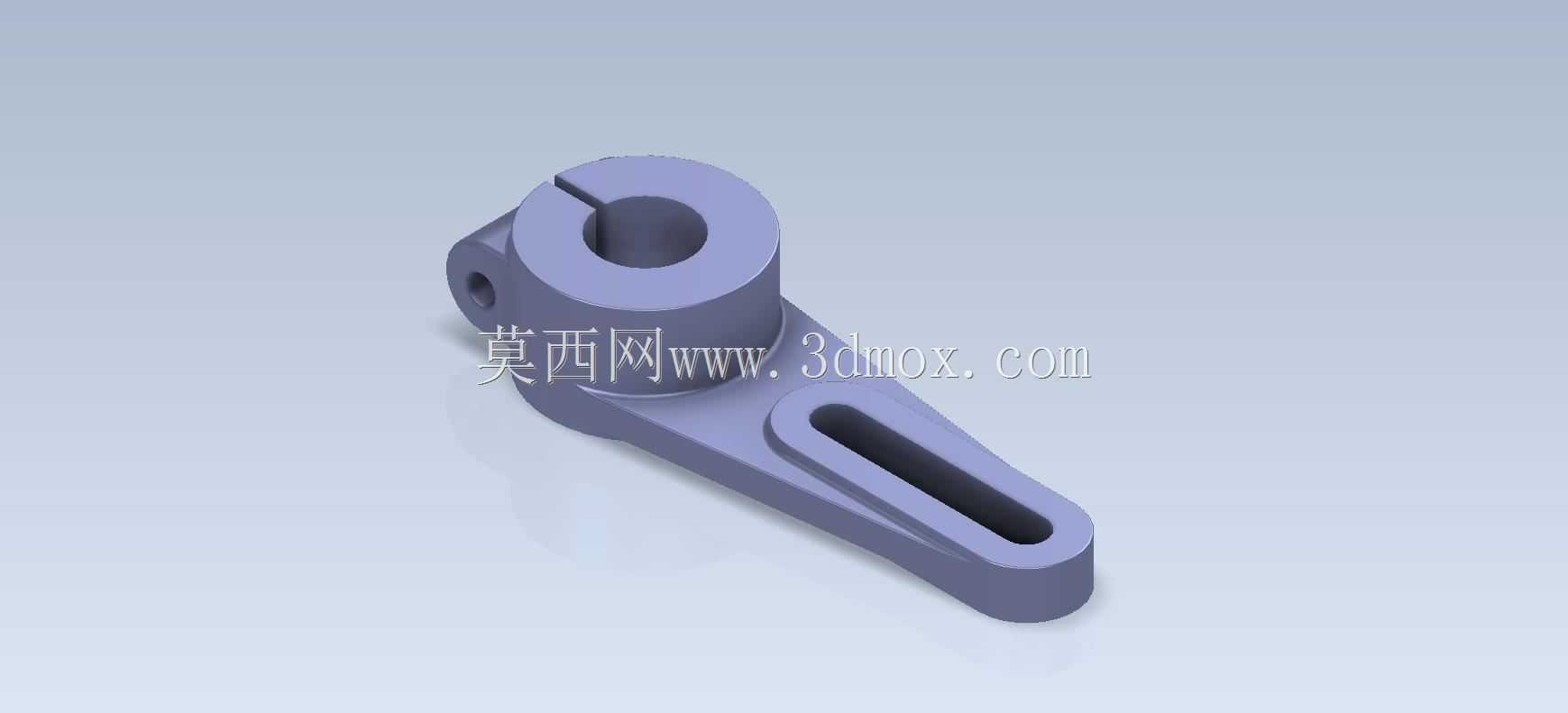

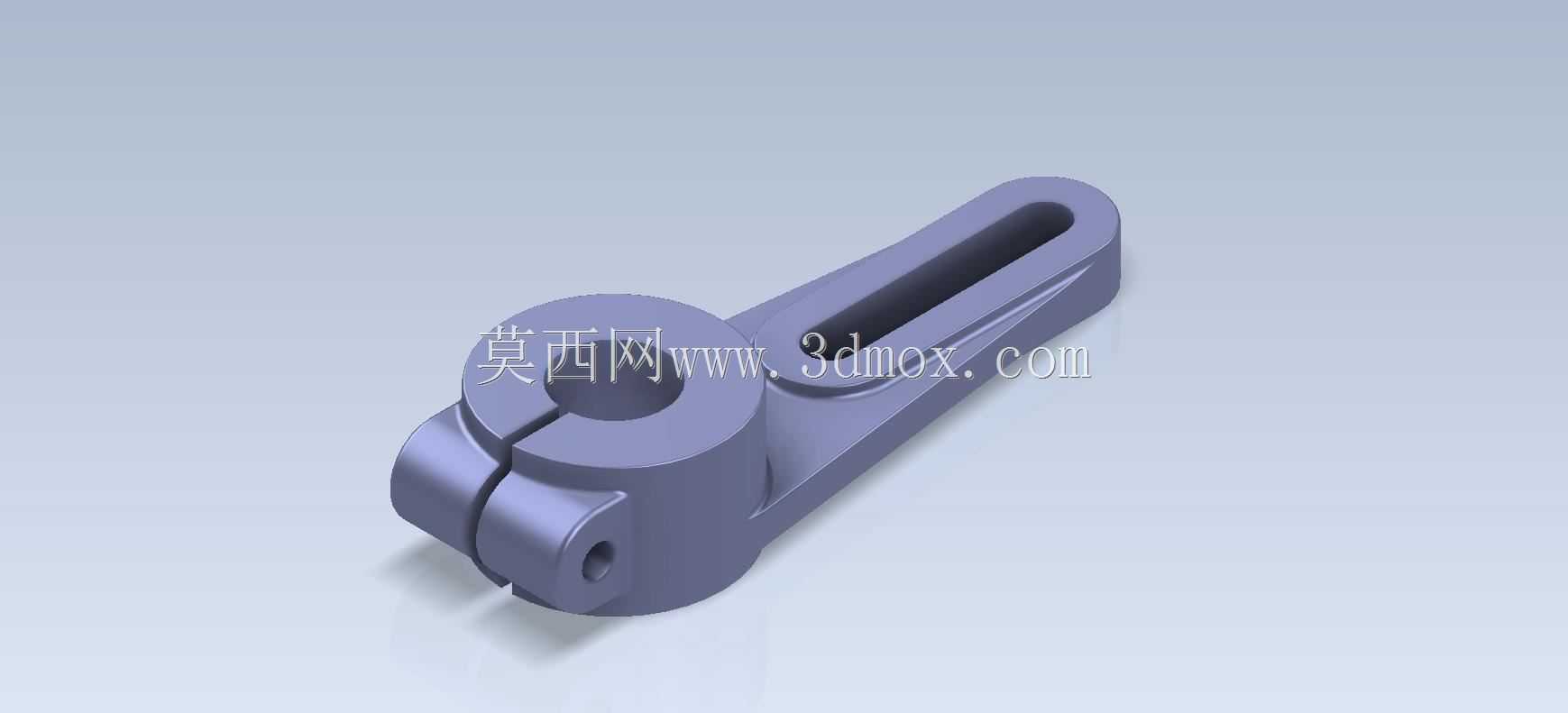

　　这款支架结构在小型内燃机配气调节机构、轻工设备的连杆传动工位中有着十分广泛的应用，其核心作用是实现动力传递路径上的行程微调与部件紧固，解决常规固定长度连杆无法适配装配公差、工况磨损后间隙补偿的实际问题。从结构功能来看，左侧的带开口夹紧座是整个部件的安装基准，内孔用于穿装固定转轴，开口处的锁紧螺栓孔可以在支架调整到目标角度后，通过螺栓收紧开口间隙，让夹紧座与转轴形成过盈配合，完全锁死相对位置，避免设备运行过程中出现支架偏转、移位的问题。右侧延伸臂上的长条形通槽是行程调节的核心结构，槽内用于穿装连接销轴，销轴可以沿着长槽的长度方向滑动调整位置，以此改变整个支架的力臂长度，适配不同工况下的传动行程需求，不需要额外更换不同长度的连杆部件，大幅降低了设备调试与维护的配件成本。

　　在设计思路上，这款支架优先考虑了装配便利性与结构强度的平衡，夹紧座的开口缝隙宽度控制在1.5-2mm之间，既保证螺栓锁紧时能产生足够的抱紧力，又避免开口过大导致夹紧座刚性不足、受力后出现开裂的风险。延伸臂与夹紧座的衔接位置做了大圆弧过渡处理，没有尖锐的应力集中棱角，在承受交变传动载荷时，应力可以沿着圆弧面均匀分散，不会在衔接位置出现疲劳断裂的问题。长槽的两端设计了半圆止口，半圆直径与槽宽保持一致，既避免了销轴滑动到槽端时出现卡滞，也能减少槽端的应力集中，提升长槽的抗变形能力。

　　从安装边界来看，夹紧座的内孔直径根据适配的常规转轴尺寸设计，常见适配规格为12mm、16mm、20mm三个常用档位，整个支架的总长度控制在内孔直径的4-5倍之间，不会因为力臂过长导致受力时弯曲变形，也不会因为长度不足无法满足行程调节范围。延伸臂的厚度与夹紧座的壁厚保持一致，整体采用等强度设计思路，在保证结构刚性满足传动载荷要求的前提下，尽可能减少不必要的材料冗余，降低部件的整体重量。安装过程中，需要先将夹紧座穿装到转轴上，暂不锁紧开口螺栓，将连接销轴穿入长槽与对应传动部件连接，调整销轴在长槽内的位置直到传动行程符合设计要求，再拧紧夹紧座的锁紧螺栓，最后紧固销轴端的固定螺母即可完成装配，整个安装过程不需要专用工装，普通维修人员借助常规扳手就能完成操作。

　　在实际工况应用中，这类支架常被用在小型发动机的油门调节连杆机构、包装设备的送料行程调节工位、纺织机械的张紧轮安装支架位置，相比焊接式固定支架，它的可调性能更好，能适配不同批次设备的装配公差，在设备长期运行出现部件磨损后，也可以通过调整长槽内销轴的位置补偿磨损间隙，延长整套传动机构的使用寿命。建模过程中需要重点关注夹紧座开口处的同轴度要求，锁紧后内孔的圆度误差需要控制在0.02mm以内，避免抱紧转轴时出现局部接触应力过大，磨损转轴表面的问题；长槽的两侧面需要保持平行，平行度误差不超过0.03mm，保证销轴在槽内滑动顺畅，不会出现卡滞、别劲的情况。整个部件的表面不需要做特殊处理，常规喷丸去除毛刺即可，若应用在腐蚀工况下，可以做发黑或者镀锌处理提升防锈能力。
