机械传动用D型固定支架结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698380
  • 机械传动用D型固定支架结构设计
  • 机械传动用D型固定支架结构设计
  • 机械传动用D型固定支架结构设计
  • 机械传动用D型固定支架结构设计

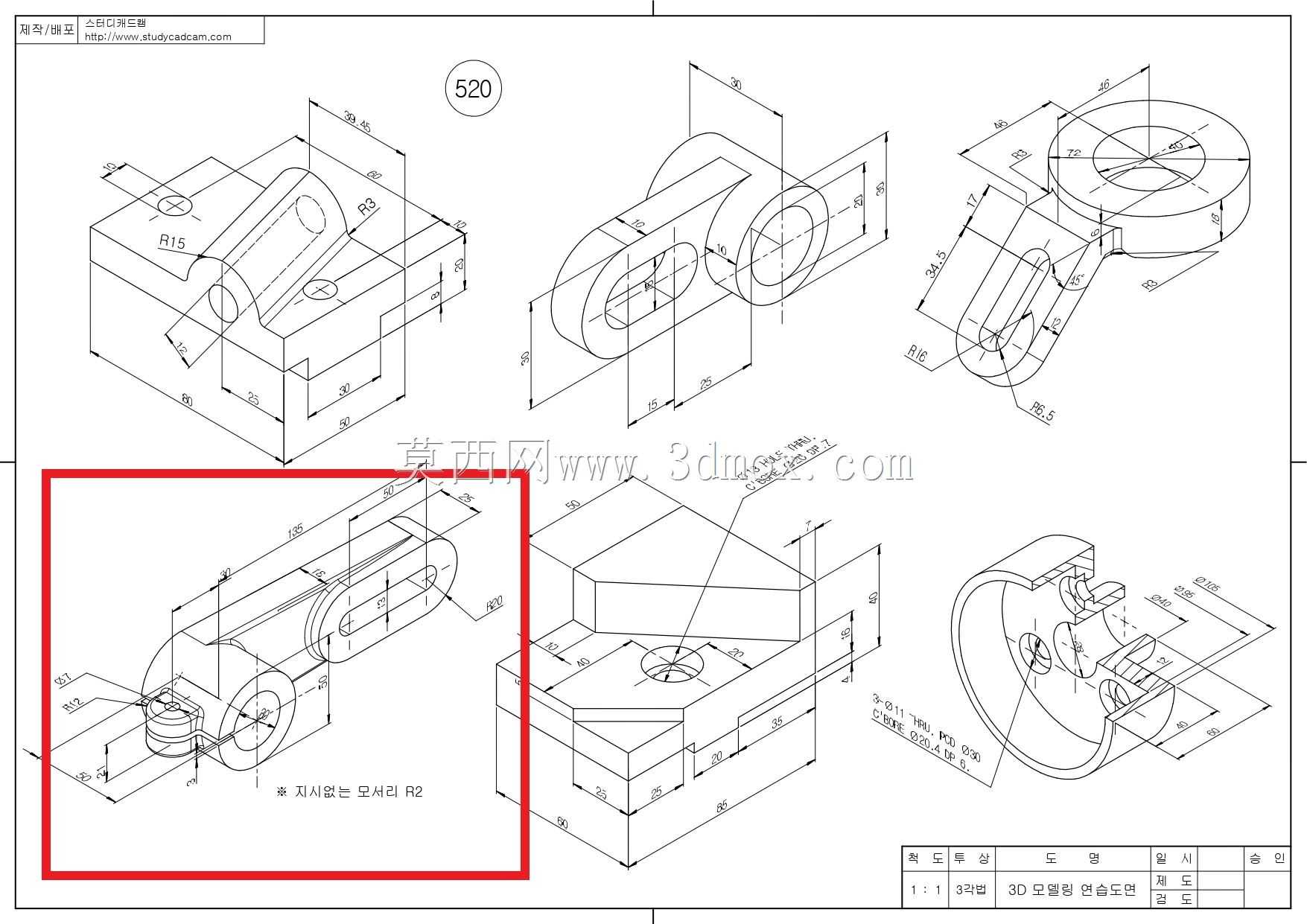

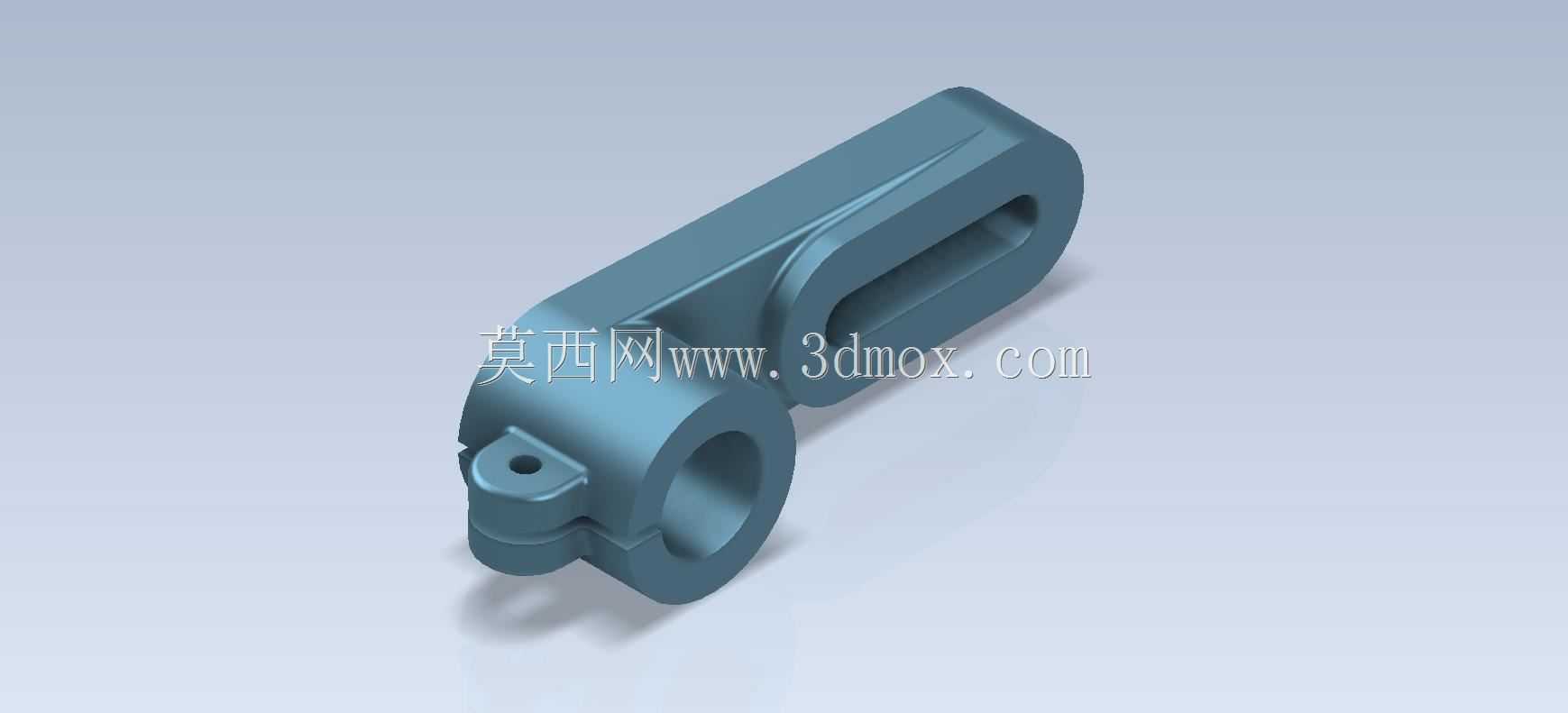

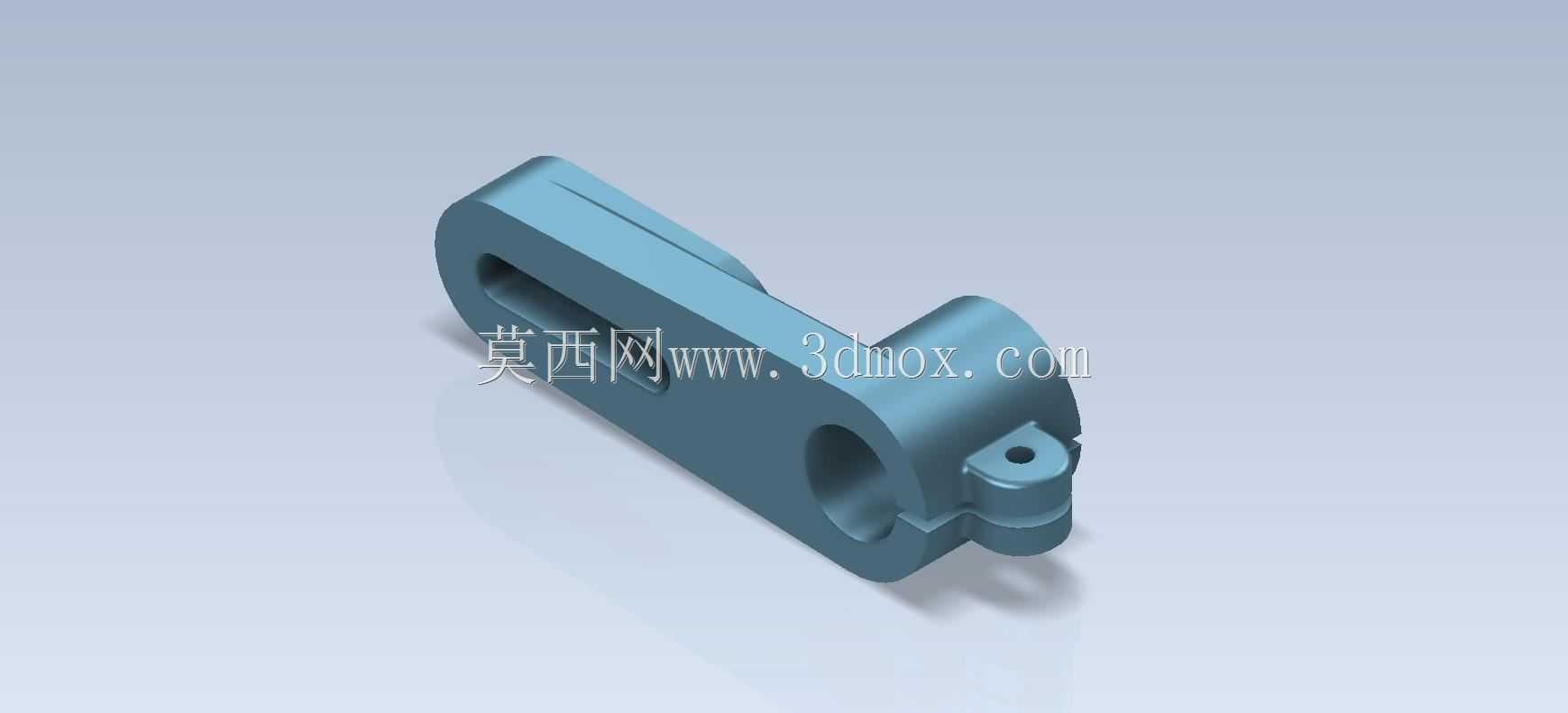

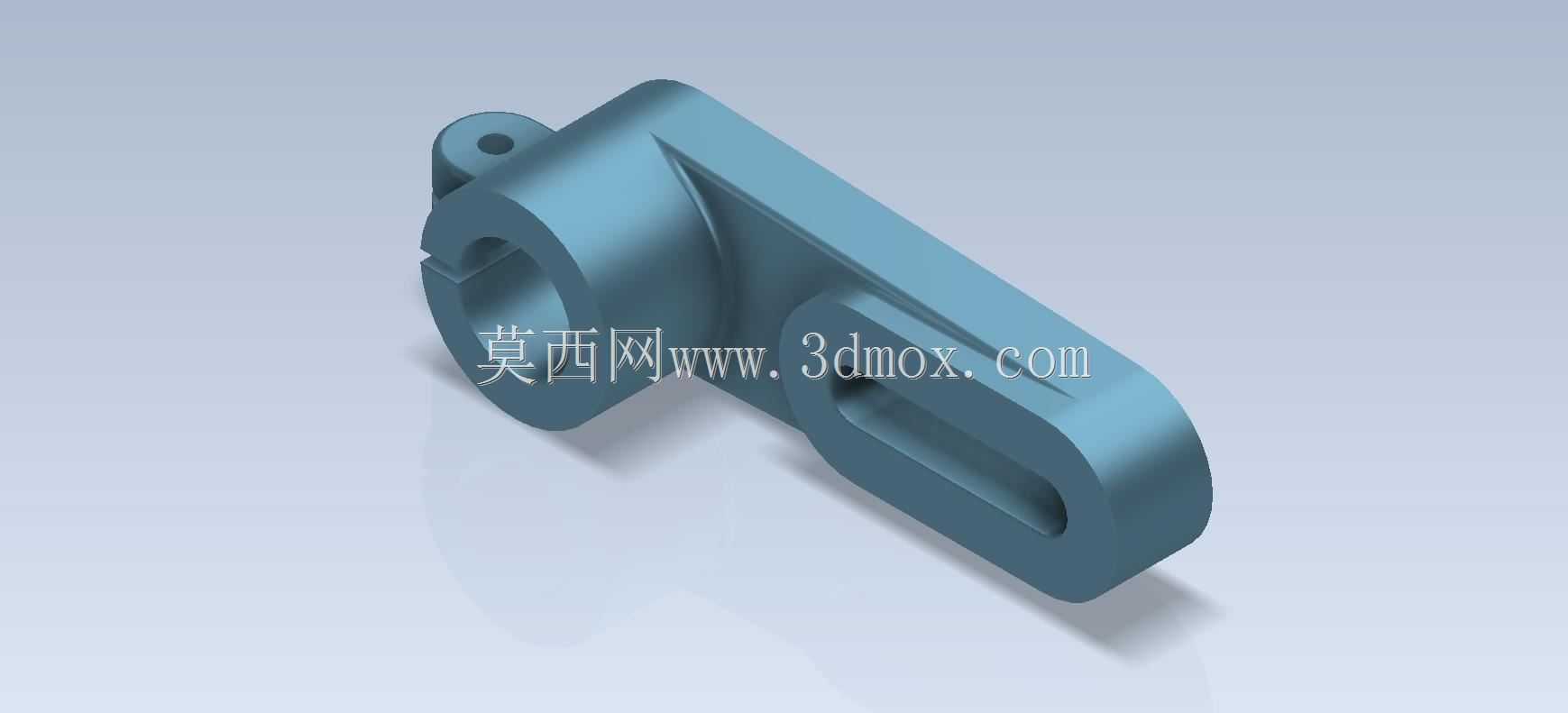

  在常规中小型机械传动系统的布局中,这类带铰接孔与长槽调节位的D型固定支架,常被用于连杆机构、张紧轮组件或者小型执行元件的安装承载,是传动链路里调整部件相对位置、传递支撑载荷的关键连接件。从实际工况适配来看,这类支架多布置在设备侧部的安装基面,既要承受铰接部位传递的交变径向载荷,也要为安装位置的微调预留足够的调节行程,避免传动链路因装配误差出现卡滞、偏磨的问题。

  从结构功能上拆解,支架一端的带凸台铰接孔是核心承载位,凸台结构的设计是为了增加孔位的轴向接触长度,降低铰接销轴配合面的比压,减少长期往复摆动下的磨损量,孔端预留的小定位孔可用于安装限位销或者润滑脂注油嘴,适配长期免维护的运行需求。另一端的长圆形通槽是位置调节结构,槽宽与配套的锁紧螺栓外径做间隙配合,槽的长度方向对应传动部件的张紧或者位置调整方向,安装时可先将螺栓穿入槽内预紧,调整到合适的工作位置后再锁紧固定,无需在安装基面上加工多组定位孔,大幅降低了装配现场的配作加工量。

  设计这类支架时,首先要核算铰接孔的承载能力,根据所支撑部件的最大工作载荷、摆动频率,确定孔壁的厚度以及凸台的高度,保证销轴配合面的接触应力在材料许用范围内,避免长期载荷下出现孔位变形、销轴抱死的问题。长槽的位置设计要避开支架的应力集中区域,槽的两端做圆弧过渡,圆弧半径与槽宽的一半保持一致,减少槽端的应力集中系数,避免交变载荷下槽端出现疲劳裂纹。支架整体的截面厚度要根据安装空间的限制做等强度优化,在非承载区域适当做减重处理,既控制零件的整体重量,也避免不必要的材料浪费,同时要保证支架与安装基面贴合的底面平面度公差控制在合理范围,避免安装时出现强制变形,导致铰接孔与配合部件的同轴度超差。

  从安装边界来看,这类支架的铰接孔中心到安装基面的垂直距离是核心安装尺寸,直接决定了所支撑部件的中心高,设计时要和配套传动部件的安装尺寸做匹配校验,长槽的长度要覆盖所需的位置调整行程,通常预留3-5mm的调节余量,应对加工和装配带来的累积误差。支架的整体宽度要适配安装位置的空间限制,两侧的轮廓要做圆角处理,避免安装维护时的锐边划伤,铰接孔的内径公差通常选H7级,和配套的销轴做间隙配合,保证摆动动作的顺畅,长槽的宽度公差选H9级,兼顾锁紧螺栓的穿装便利性和锁紧后的定位稳定性。

  在实际应用场景中,这类支架可用于小型输送线的张紧轮安装、自动化设备的连杆铰接支撑、小型内燃机的附件固定等多种场合,零件的材质通常选用铸铁或者压铸铝合金,载荷较大的工况下选用45号钢做调质处理,表面做发黑或者喷塑处理提升防锈能力。建模过程中要重点关注各特征之间的过渡圆角设计,尤其是铰接孔与支架主体连接的部位、长槽周边的区域,避免直角过渡带来的应力集中,同时要校验支架在最大载荷下的变形量,保证铰接孔的变形量在允许范围内,不会影响配合部件的正常运转。
