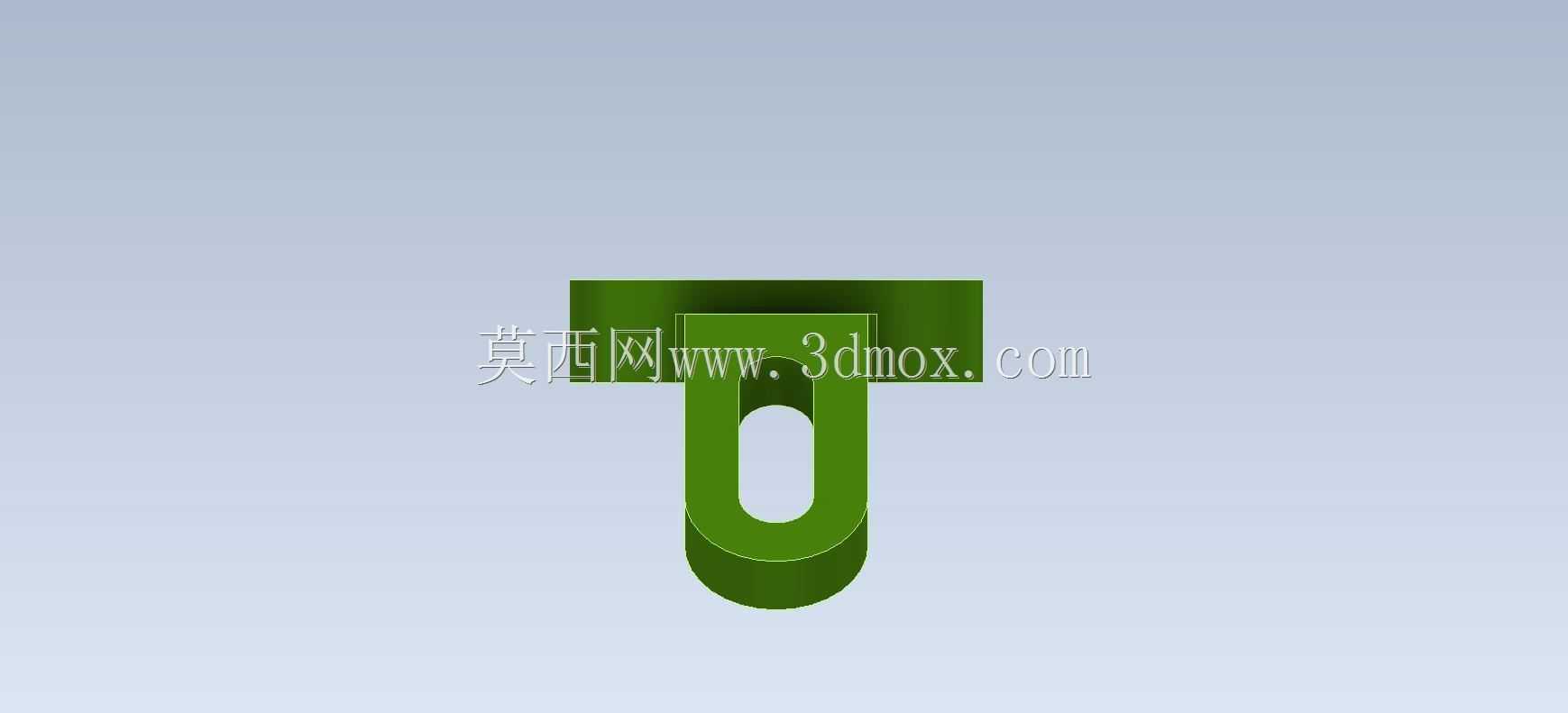

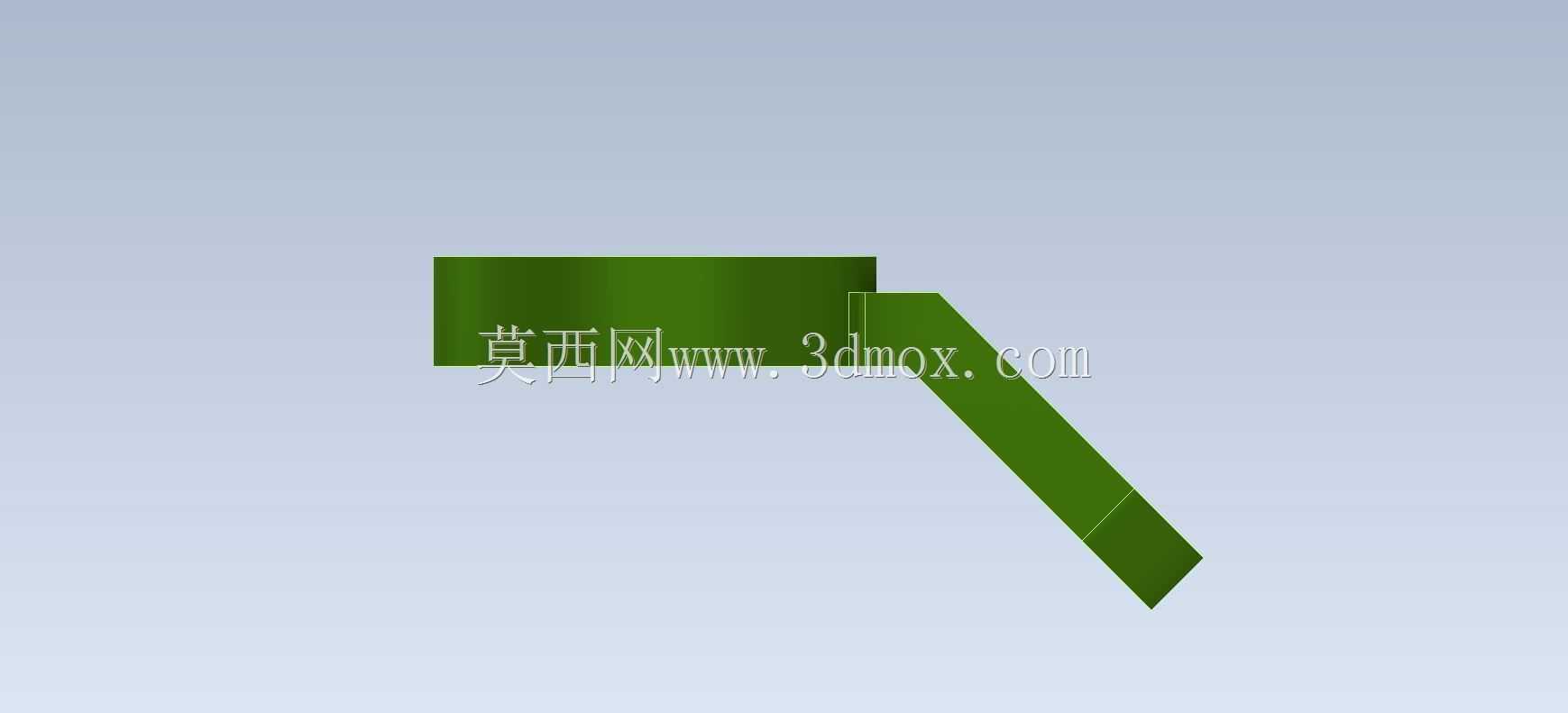

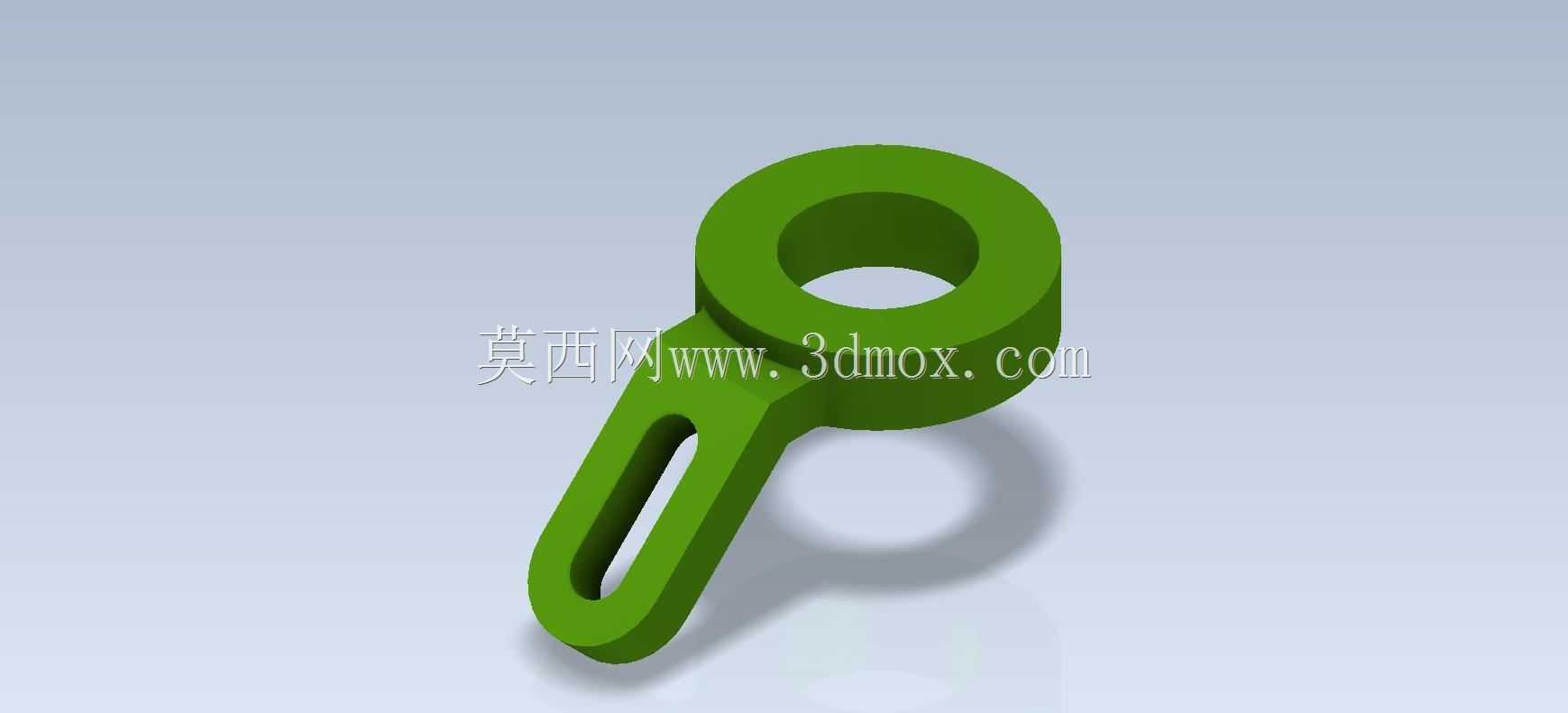

本次呈现的带长槽环形连接摇臂结构,是机械结构设计入门阶段非常典型的练习构件,这类构件在轻工输送设备、小型手动工装夹具、简易连杆传动机构中有着极为广泛的应用场景。从实际设备用途来看,这类带环形铰接端与长槽调节端的构件,核心作用是实现动力传递与行程调节的复合功能:环形端通常作为固定铰接支点,穿入铰接销轴后与设备机架或者主动摆杆相连,可绕销轴做定轴摆动;而带长槽的一端则作为活动连接端,槽内可装入连接销与从动构件相连,通过调整连接销在长槽内的固定位置,能够灵活改变从动构件的行程大小,无需重新加工构件即可适配不同的传动参数需求,在小载荷的手动操作机构、工位切换挡料机构中十分常见。
从产品功能特性来看,该构件采用一体化实心结构设计,整体无拼接焊缝或装配接缝,结构刚性充足,能够承受常规手动操作或者小功率传动带来的径向载荷与摆动扭矩,不会在频繁往复摆动过程中出现连接端变形、槽口磨损过快的问题。环形铰接端的内孔为光滑圆柱面,加工时需要保证内孔的圆柱度与端面垂直度,避免铰接后出现卡滞、摆动间隙过大的问题;长槽部分为两端带圆弧的腰型结构,槽宽尺寸与连接销采用间隙配合,槽的长度方向与构件杆身中心线重合,保证连接销在槽内滑动时受力均匀,不会出现偏载卡涩的情况。构件整体的棱边均做了小尺寸倒钝处理,既避免加工后锐边划伤操作人员,也能减少应力集中,提升构件在反复摆动载荷下的疲劳寿命。
从设计思路层面分析,这类构件的建模过程重点考察几个核心的建模逻辑:首先是环形端与杆身的过渡衔接设计,环形部分的外径大于杆身宽度,两者衔接处采用平滑圆弧过渡,避免直角衔接带来的应力集中问题,同时也能让构件整体受力传递更均匀;其次是长槽的位置设计,长槽的中心线与杆身中心线重合,槽的两端圆弧中心距需要根据实际调节行程需求确定,槽的两端圆弧半径与槽宽一致,保证加工时可以直接用铣刀一次走刀成型,降低加工难度;另外构件的厚度方向尺寸保持一致,整体为等厚结构,既可以采用板材铣削加工,也可以采用压铸、注塑等工艺批量成型,适配不同的加工场景与成本需求。

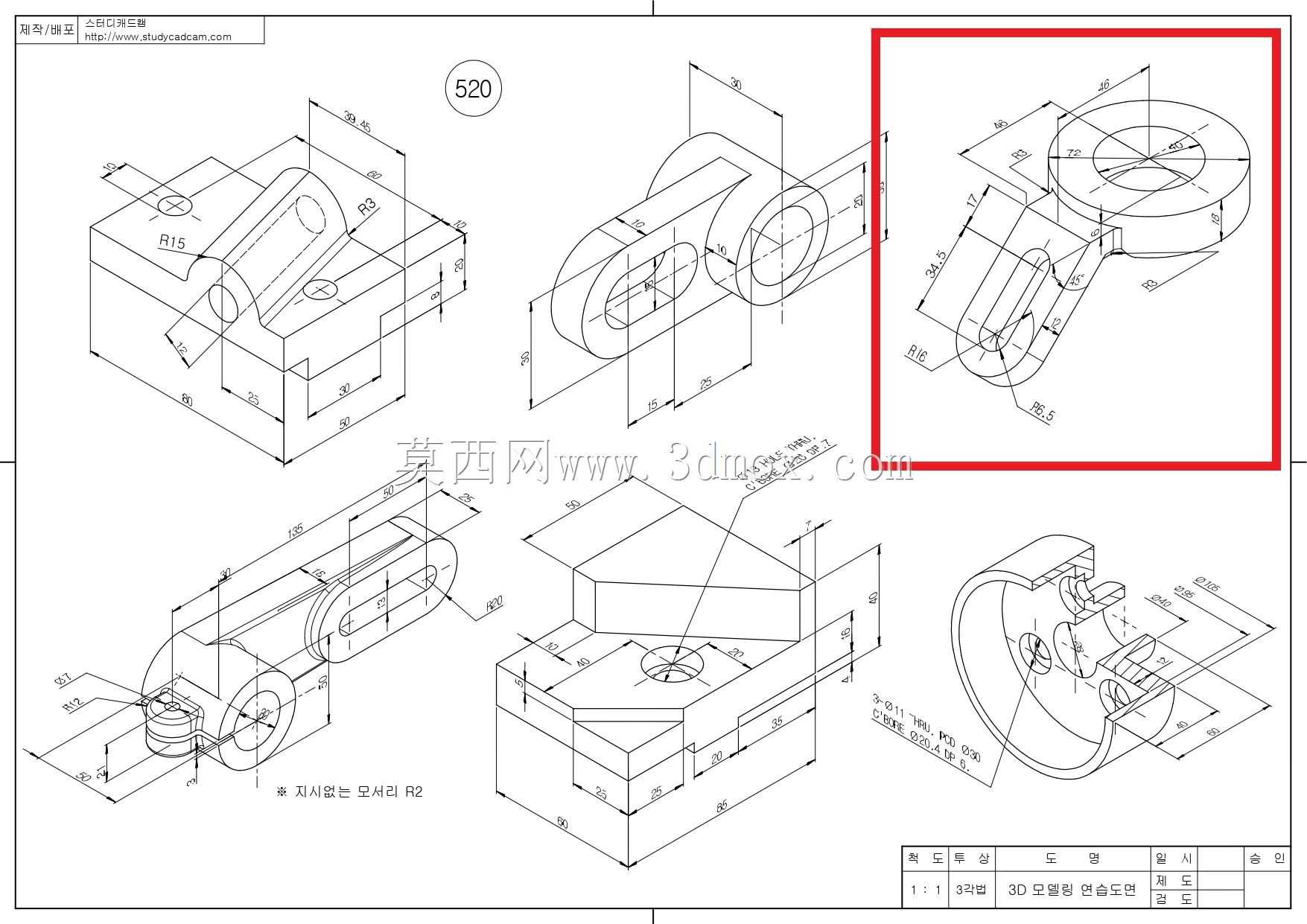

关于外形尺寸与安装边界,这类练习构件的尺寸比例遵循常规机械设计的规范:环形端的内孔直径通常根据铰接销轴的标准直径选取,比如适配直径8mm或者10mm的标准圆柱销轴,环形端的外径一般为内孔直径的2-2.5倍,保证环形部分有足够的壁厚承受铰接处的挤压应力;杆身部分的宽度略小于环形端外径,厚度与环形端厚度保持一致,长槽的宽度比配套连接销直径大0.2-0.5mm,保证连接销可以在槽内顺畅滑动或者调整位置,长槽的长度根据所需的调节行程确定,一般行程范围在20-50mm区间适配多数小型机构需求。安装时需要注意,环形端的铰接销轴需要加装轴用挡圈或者开口销限位,防止销轴在摆动过程中脱出;长槽端的连接销需要加装平垫圈,增大接触面积,避免频繁摆动时槽口表面被压溃,同时连接销的锁紧螺母需要采用防松设计,防止设备运行过程中螺母松动导致连接失效。这类构件虽然结构简单,但是涵盖了机械结构设计中铰接、调节、应力过渡等多个基础知识点,是三维建模练习与机械结构入门学习中非常有代表性的案例,掌握这类构件的设计逻辑,能够为后续更复杂的连杆机构、调节机构设计打下扎实的基础。
