简单连杆机械结构三维建模练习作品

　　在日常的机械结构设计工作里，连杆类零件是最常接触的基础传动构件之一，这类零件看似结构简单，实则对尺寸公差、安装配合、受力分布的要求都十分明确，是很多入门结构设计者必须吃透的基础零件类型。这次建模的简单连杆，主要面向小载荷的传动场景使用，常见于小型轻工设备的往复运动机构、教学演示实验台、简易自动化送料结构当中，承担着传递动力、转换运动形式的作用，能够将旋转运动转化为指定行程的直线往复运动，或是在多连杆机构中作为中间传力构件衔接两个运动副。

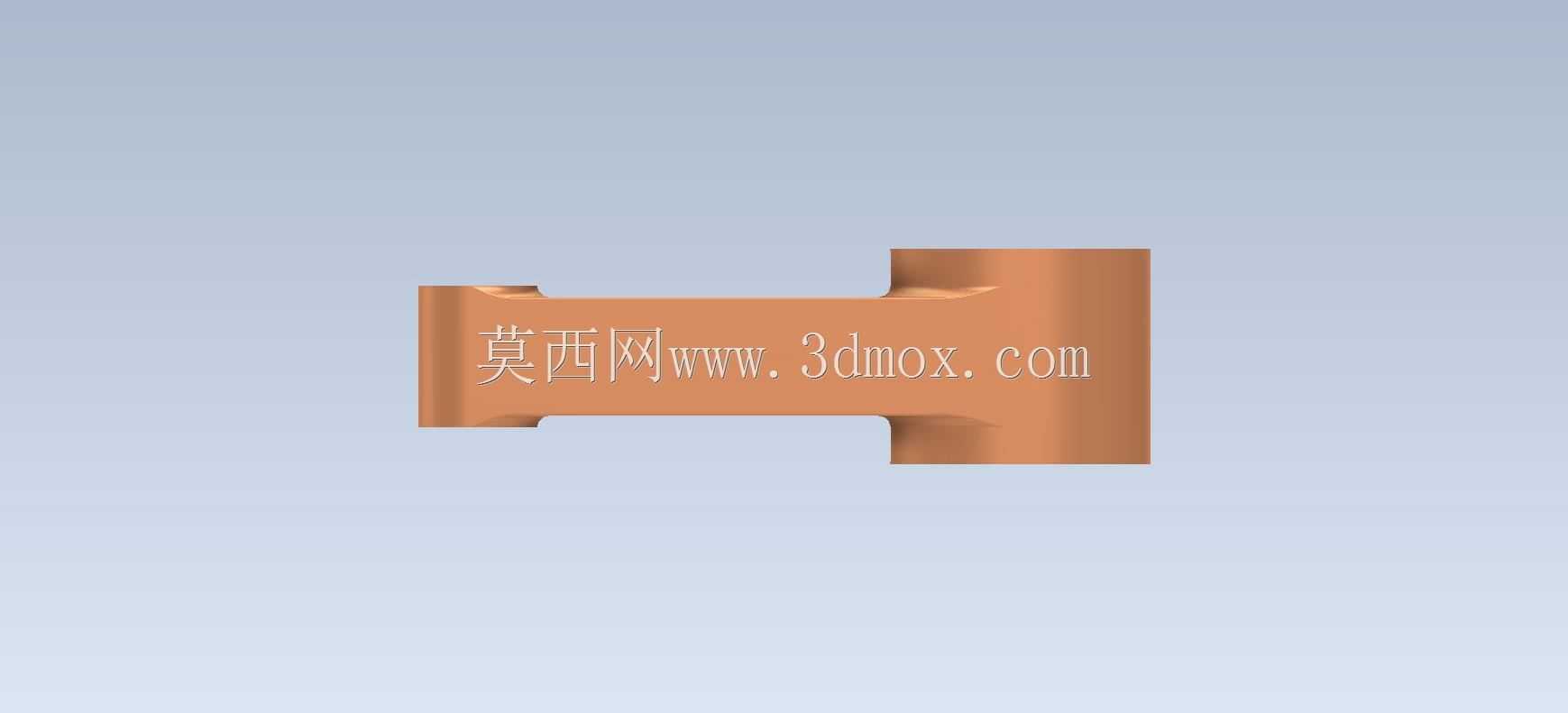

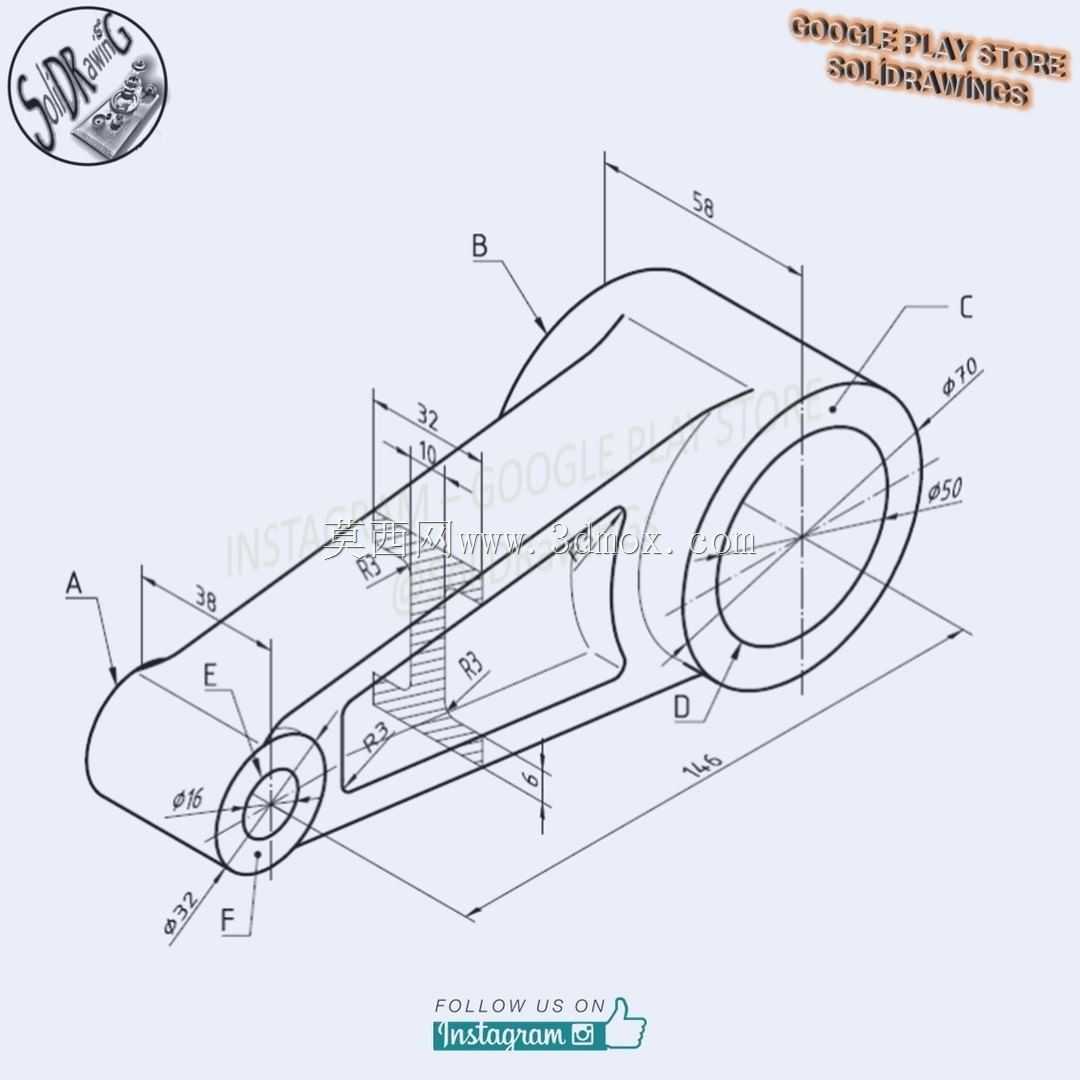

　　从实际使用的角度出发，这类连杆的两个端头轴孔是核心的配合部位，建模时首先要确定两个孔的中心距，这个尺寸直接决定了机构的运动行程，一旦中心距出现偏差，整套机构的运动轨迹就会偏离设计值，轻则出现运动卡滞、异响，重则会导致相邻构件出现过载断裂的问题。两个轴孔的内径尺寸需要和配套的销轴、衬套做公差配合，通常根据载荷大小选择间隙配合或者过渡配合，孔的内壁粗糙度要满足转动或者滑动的要求，如果是长期往复运动的使用场景，孔位还需要预留衬套安装的台阶位，方便后期磨损后更换衬套，不需要整体更换连杆，降低设备维护成本。

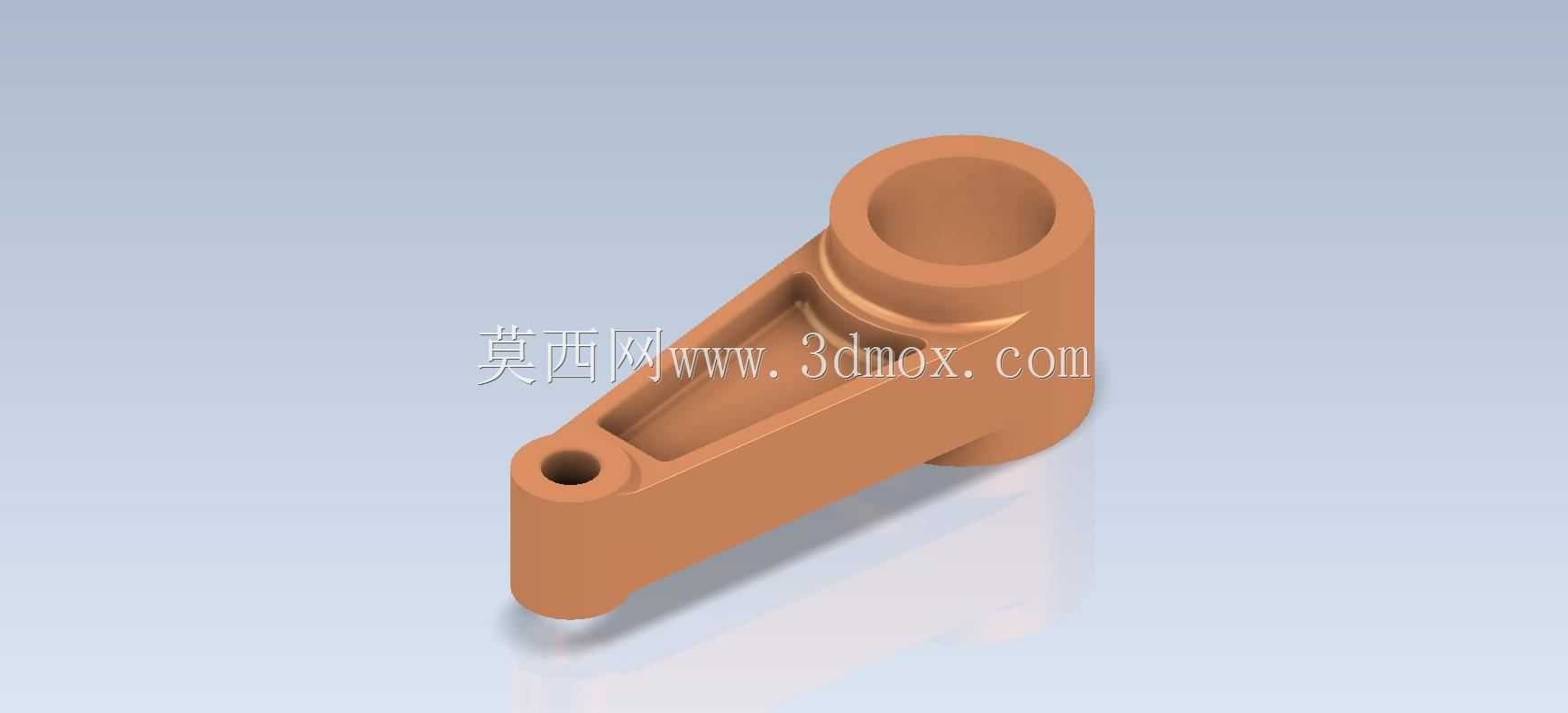

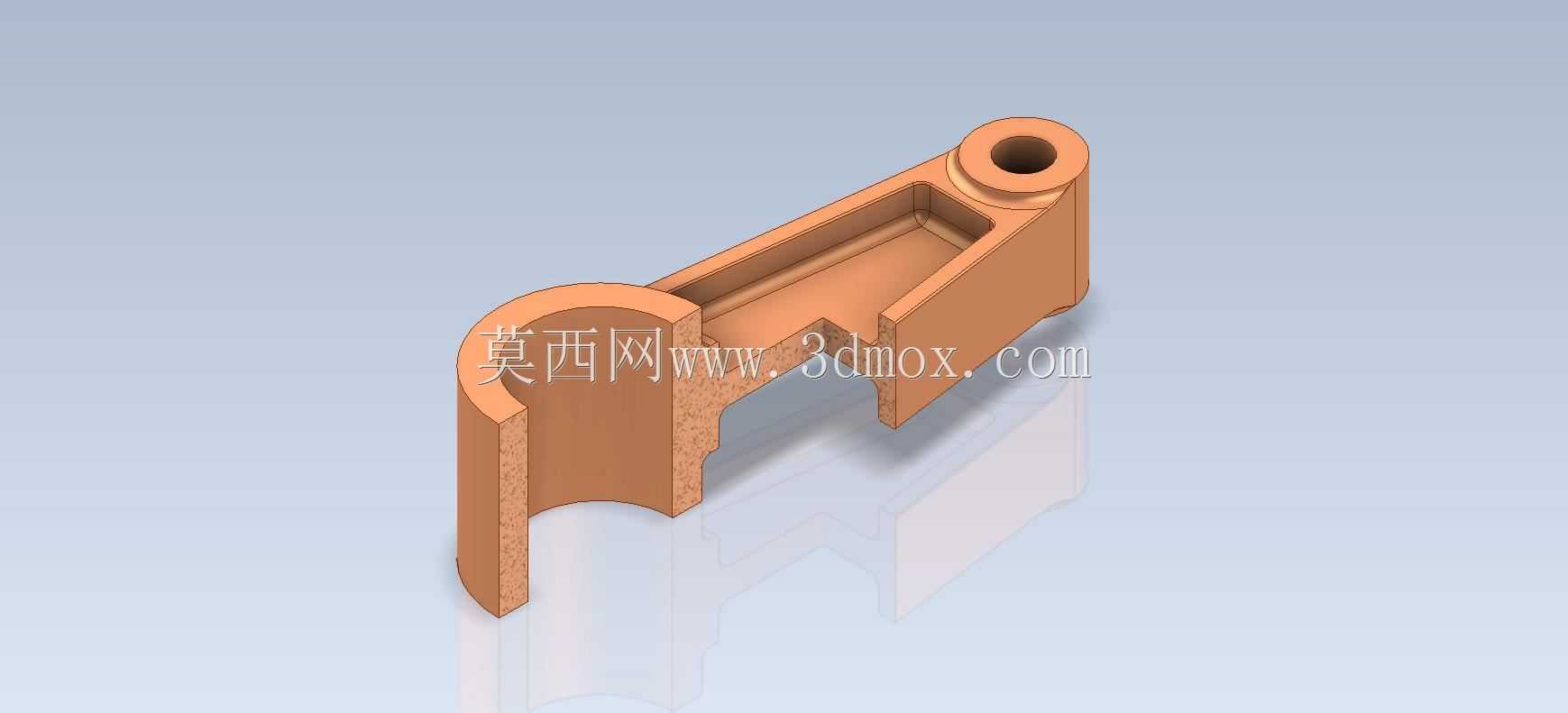

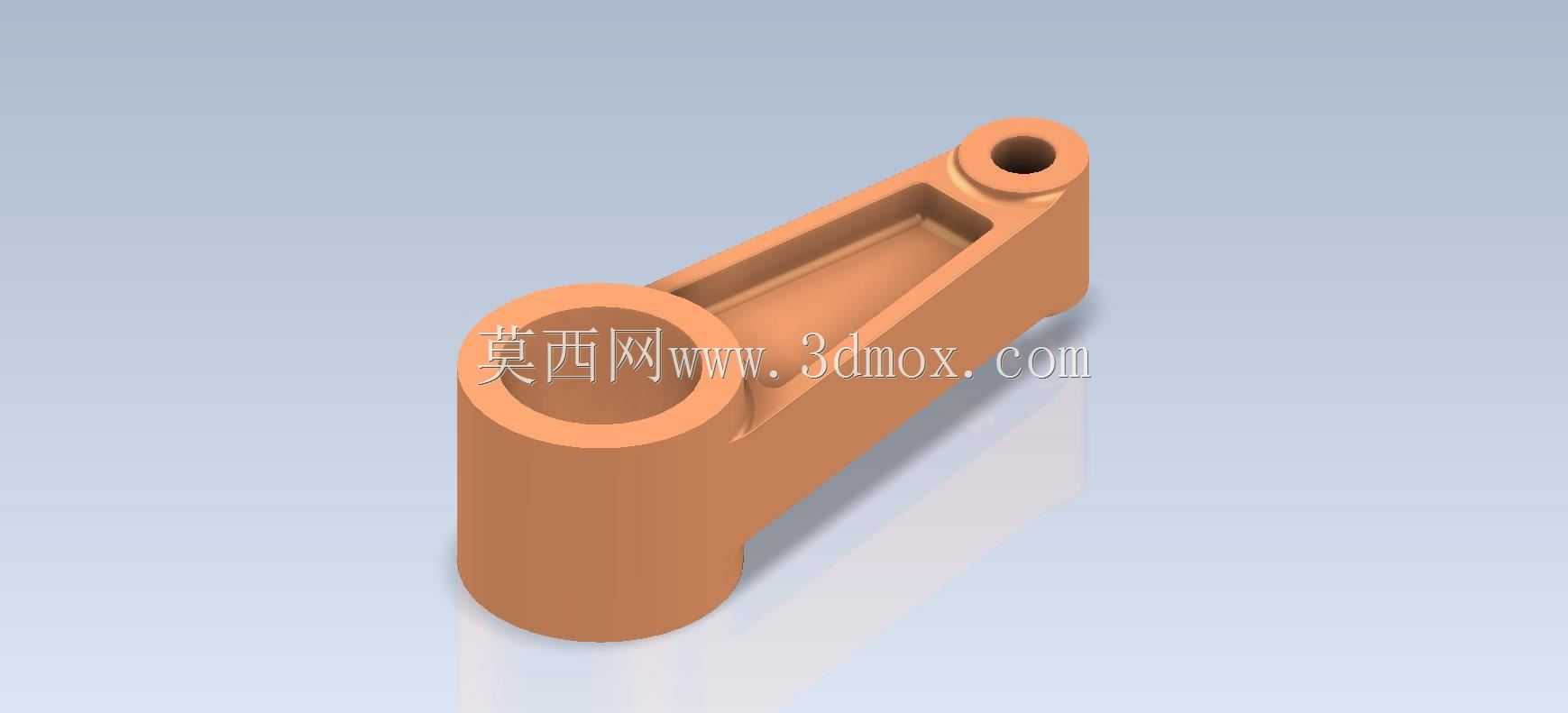

　　零件的主体杆身部分做了单侧的凹槽减重设计，这种设计不是单纯为了缩减材料用量，更多是在保证杆身抗弯、抗扭强度的前提下，降低零件自身的运动惯量，尤其是在高速往复运动的机构里，运动惯量过大会带来额外的冲击载荷，加剧销轴部位的磨损，还会增大驱动端的动力损耗。杆身和两端轴孔的衔接位置做了圆弧过渡处理，避免直角位置出现应力集中，在长期受交变载荷的使用场景下，应力集中位置是最容易萌生疲劳裂纹的部位，合理的过渡圆角能够大幅提升零件的疲劳寿命，这也是很多新手建模时容易忽略的细节，往往只关注外形的相似度，忽略了结构细节对实际使用性能的影响。

　　从安装边界来看，这个连杆的两个轴孔端面都需要和相邻的构件保留足够的间隙，避免运动过程中出现端面摩擦，轴孔的轴向长度要和配套的销轴固定方式匹配，如果是采用开口销固定的销轴，轴孔端头要预留足够的装配空间，如果是采用卡簧固定的结构，轴孔端头需要加工对应的卡簧槽。零件的整体外形没有复杂的曲面特征，所有结构都可以通过常规的铣削、钻削工艺加工完成，也适合采用注塑、粉末冶金的方式批量生产，能够适配不同成本要求的应用场景。

　　建模过程中需要重点关注几个结构细节：一是两端轴孔的同轴度要求，虽然两个孔的中心距是固定值，但每个孔自身的圆柱度、孔端面和孔轴线的垂直度都会直接影响装配后的运动顺畅度，如果孔端面和轴线不垂直，连杆摆动过程中会对销轴产生附加的侧向力，加速销轴和孔位的磨损。二是杆身凹槽的壁厚要保持均匀，尤其是如果采用注塑工艺生产的话，壁厚不均会导致零件冷却过程中出现缩痕、翘曲变形，直接影响最终的尺寸精度。三是所有棱边的倒角处理，外露的棱边如果保留锐角，不仅装配过程中容易划伤操作人员，在零件受力时锐角位置也容易出现磕碰崩缺的问题，非配合面的棱边做小尺寸倒角，配合面的棱边做去毛刺处理，是机械零件设计的基础要求。

　　在实际的机构选型过程中，这类简单连杆通常搭配铜套或者滚针轴承使用，根据载荷大小、运动速度选择合适的配套辅件，低速小载荷场景下直接用孔位和销轴配合也能满足使用要求，但需要定期加注润滑脂降低磨损。很多入门设计者在做连杆类零件建模时，往往只画出外形轮廓，忽略了工艺倒角、配合公差、安装预留空间这些细节，导致建出来的模型只能做外观展示，无法直接用于生产加工或者机构运动仿真，这类基础练习的核心目的，就是通过简单的零件建模，养成从工程实际出发的设计思维，把加工、装配、维护全流程的需求都融入到建模过程里，而不是单纯追求视觉上的形似。
