角轴支撑安装座结构设计练习件

　　在小型传动机构的布局设计中，这类角轴支撑座是非常常见的安装定位零件，主要用于给垂直相交或者呈一定角度布置的传动轴提供径向支撑，同时兼顾安装基准的定位作用，常见于小型内燃机的辅助传动端、轻工自动化设备的转角传动工位、小型工装夹具的转轴定位模块中，区别于标准剖分式轴承座，这类一体式角向支撑座不需要额外拼接座体，安装后整体刚性更好，适合转速不高、载荷中等的传动场景。

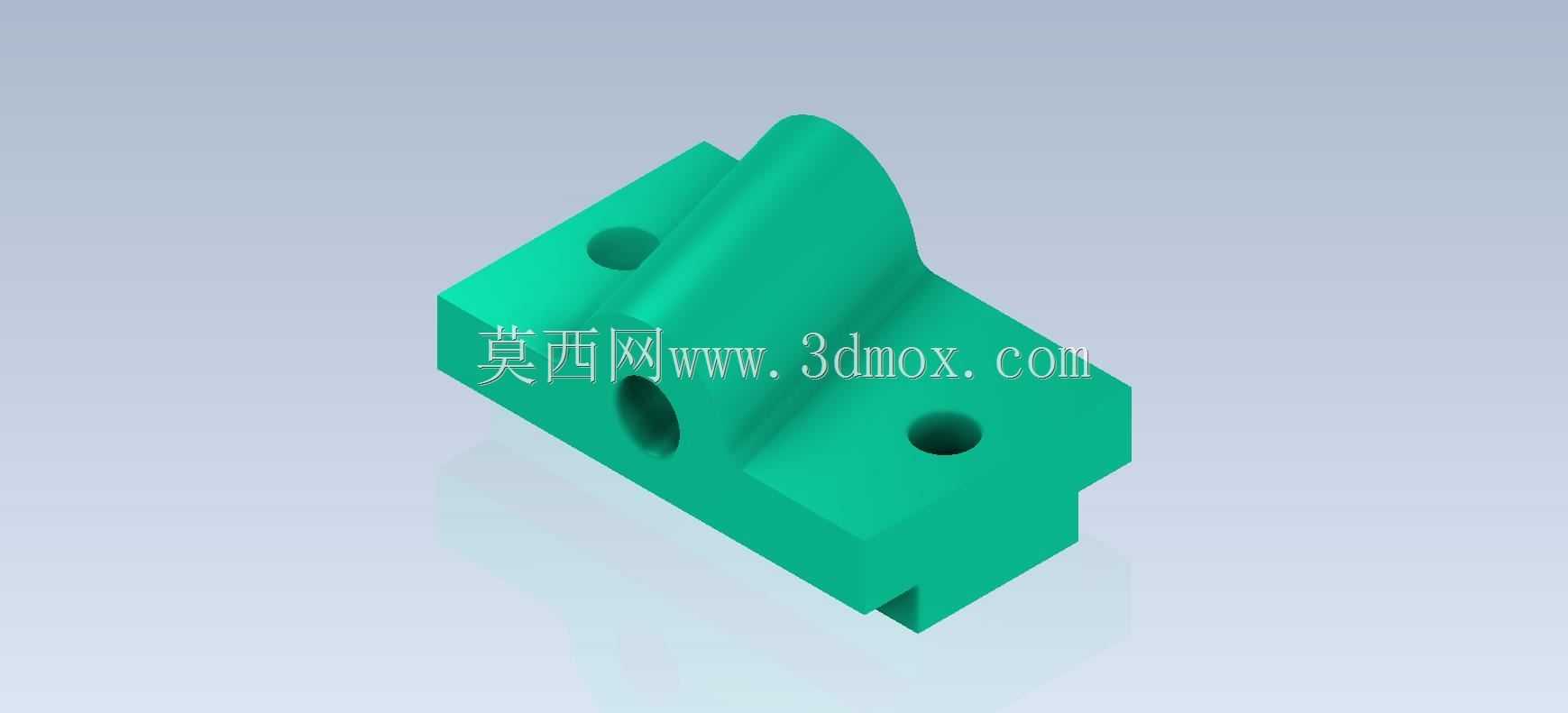

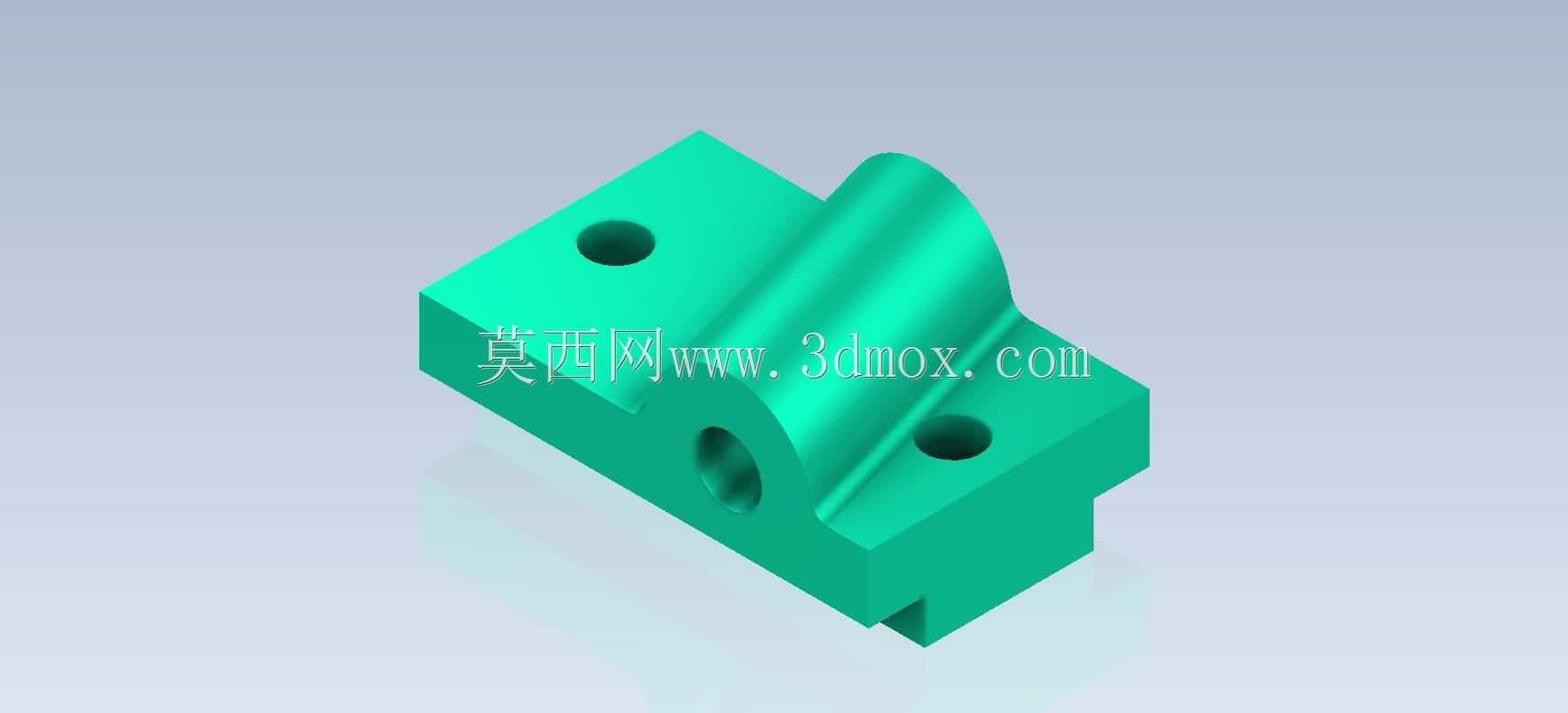

　　从结构设计逻辑来看，这个零件采用一体式方块基体做安装基础，基体上预留了两个通孔用于穿装螺栓，可直接固定在设备的安装面板或者型材支架上，安装孔的位置做了沉台处理，螺栓锁紧后头部不会突出座体表面，避免和周边运动部件发生干涉。基体上方延伸出半圆弧的轴瓦支撑结构，和下方的横向轴孔呈垂直角向布置，可同时容纳两根垂直排布的轴类零件，支撑弧面的内径和对应轴径的配合公差一般选H7/g6间隙配合，既能保证轴转动时的顺畅度，又不会因为间隙过大出现轴端跳动的问题。

　　设计这类零件的时候，首先要确定的是两个轴孔的中心距，这个参数直接决定了传动齿轮或者带轮的啮合中心距，一旦出错整个传动副就无法正常装配，其次要核算安装孔的边距，不能让螺栓孔太靠近基体边缘，否则锁紧的时候容易出现基体开裂的问题，尤其是采用铸铁或者粉末冶金材质做量产件的时候，最小边距要保证大于螺栓直径的1.5倍。支撑弧面和基体的衔接位置做了圆角过渡，避免应力集中，在长期承受轴的径向载荷时，不会在衔接位置出现断裂失效的问题。基体底部还做了一个小的定位卡槽，可卡在安装面板的定位凸台上，安装的时候不需要反复调整位置，就能快速找准轴系的同轴度，减少现场装配的调整时间。

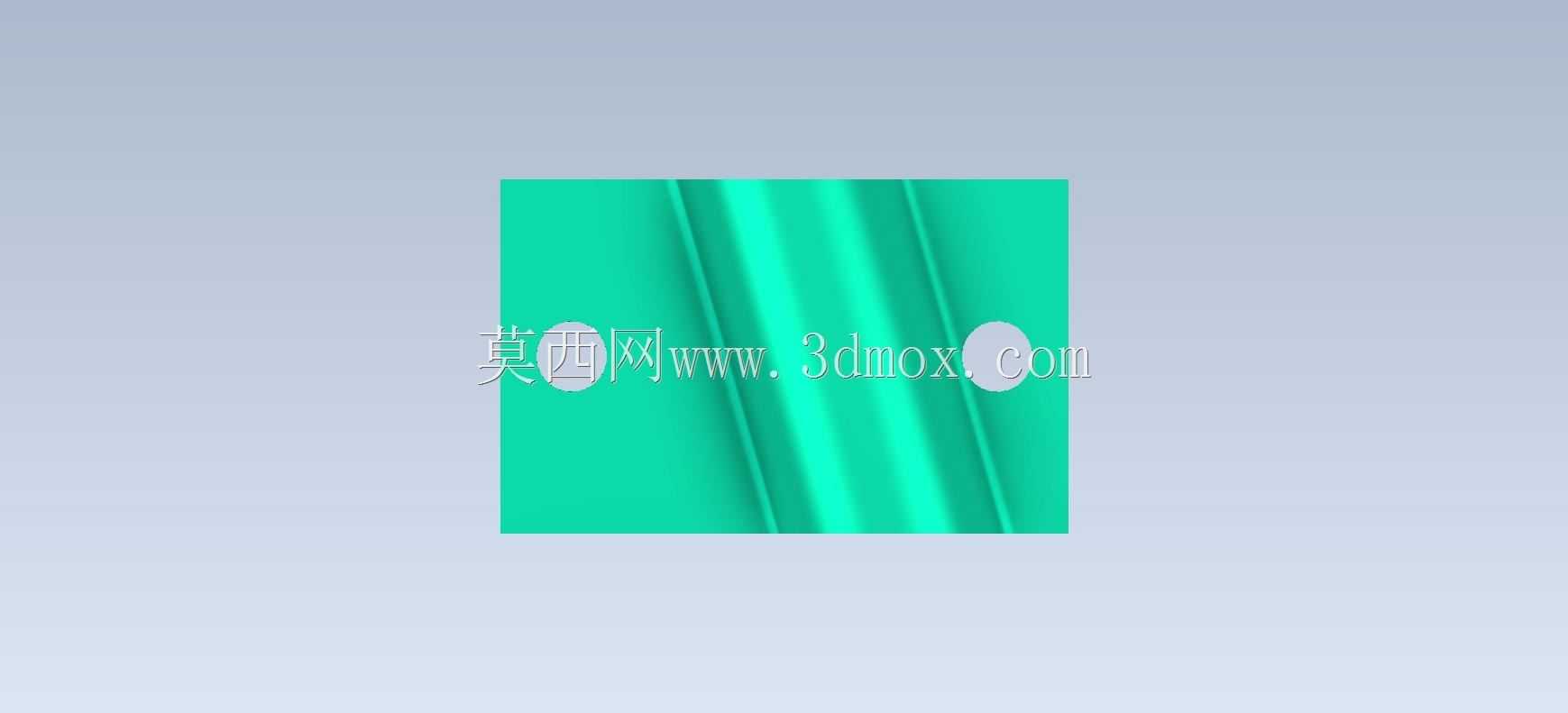

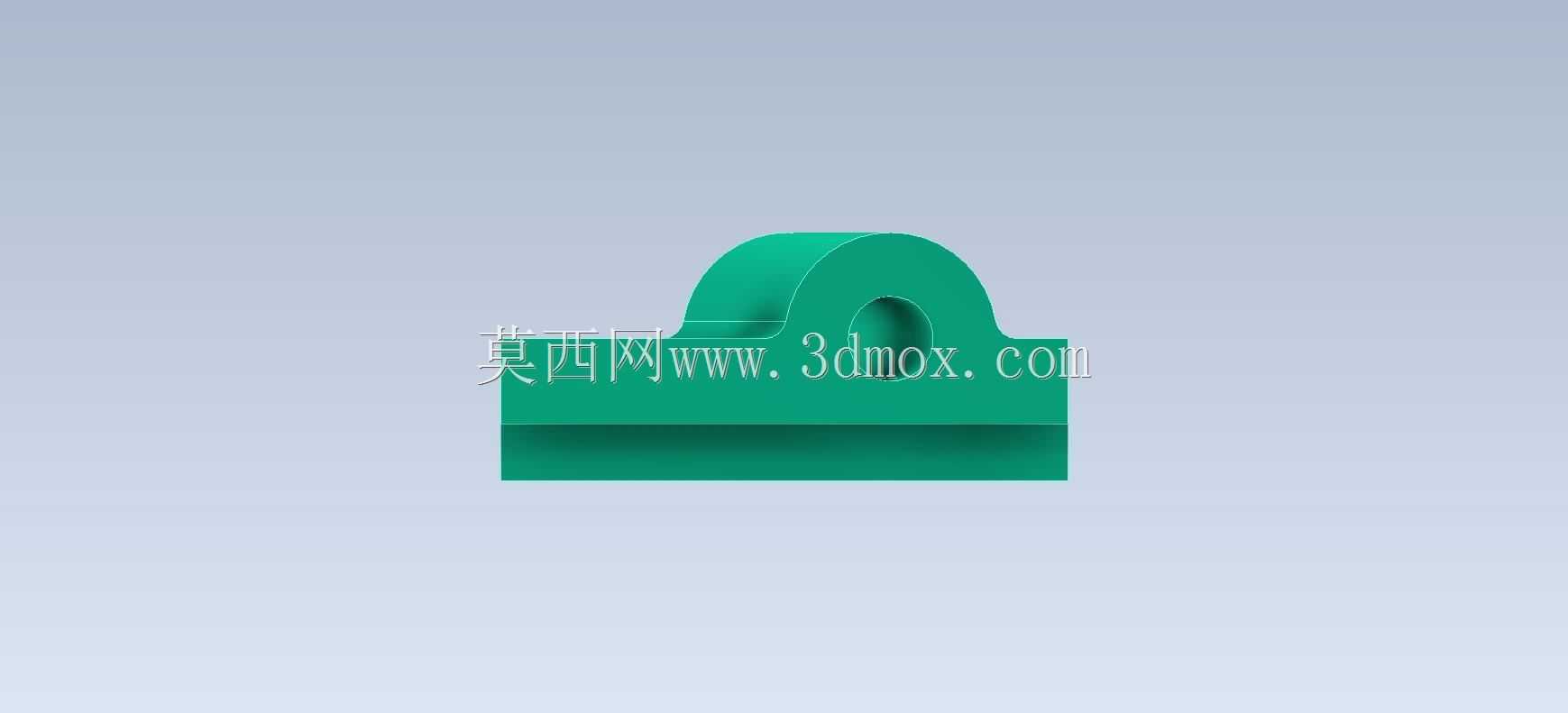

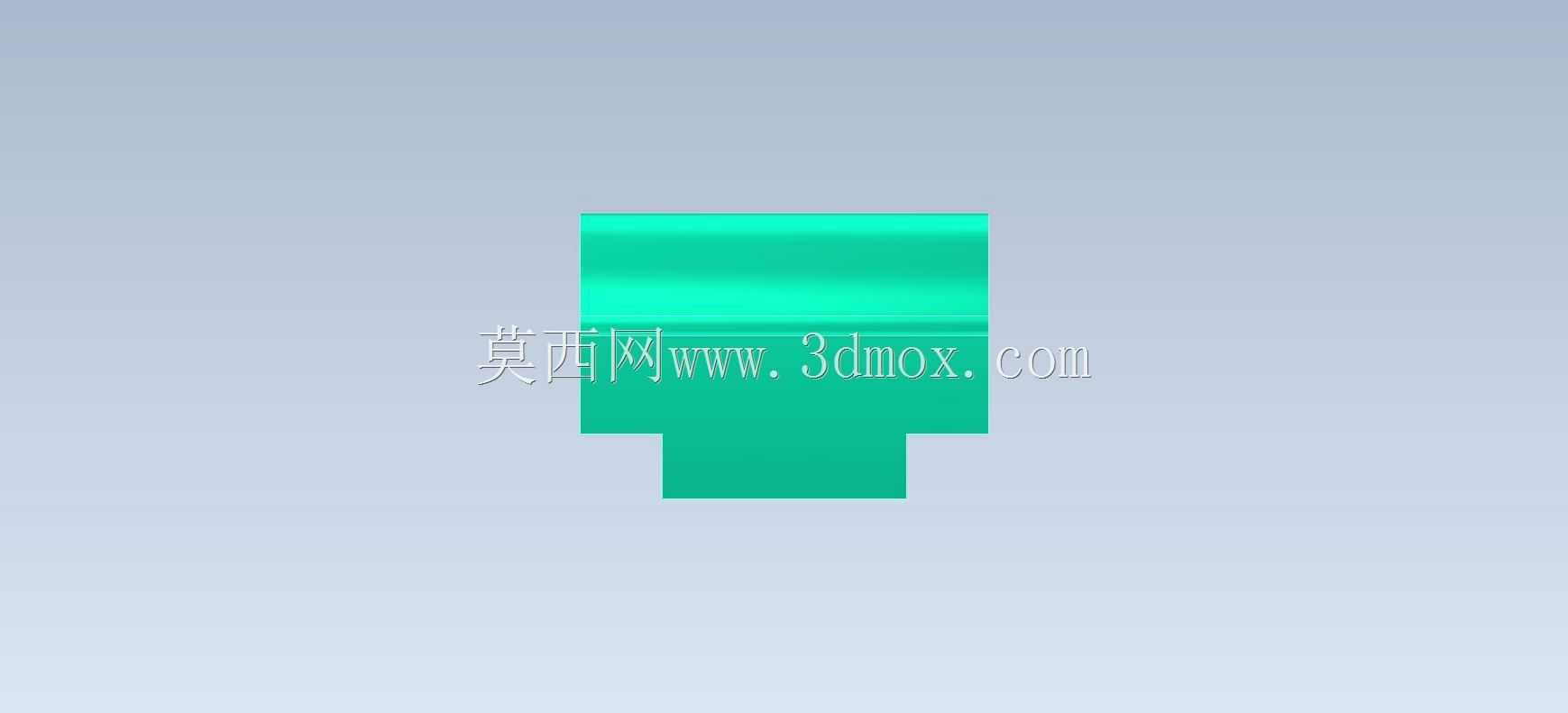

　　从安装边界来看，这个零件的整体外轮廓是规则的矩形加半圆柱结构，没有突出的异形结构，在设备布局的时候预留的安装空间只需要比基体长宽各大5mm左右即可，不需要额外预留操作避让空间，因为两个安装孔都是从基体上表面垂直打通，锁紧操作可以从正上方完成，扳手的活动空间足够。横向轴孔是通孔设计，轴可以从任意一端穿入，适配不同的走线或者传动件布置方向，支撑弧面的顶部是开放结构，后期维护的时候不需要拆掉整个座体，只需要把上方的轴压盖拆开就能更换轴瓦或者润滑脂，维护便利性比封闭式轴承座更好。

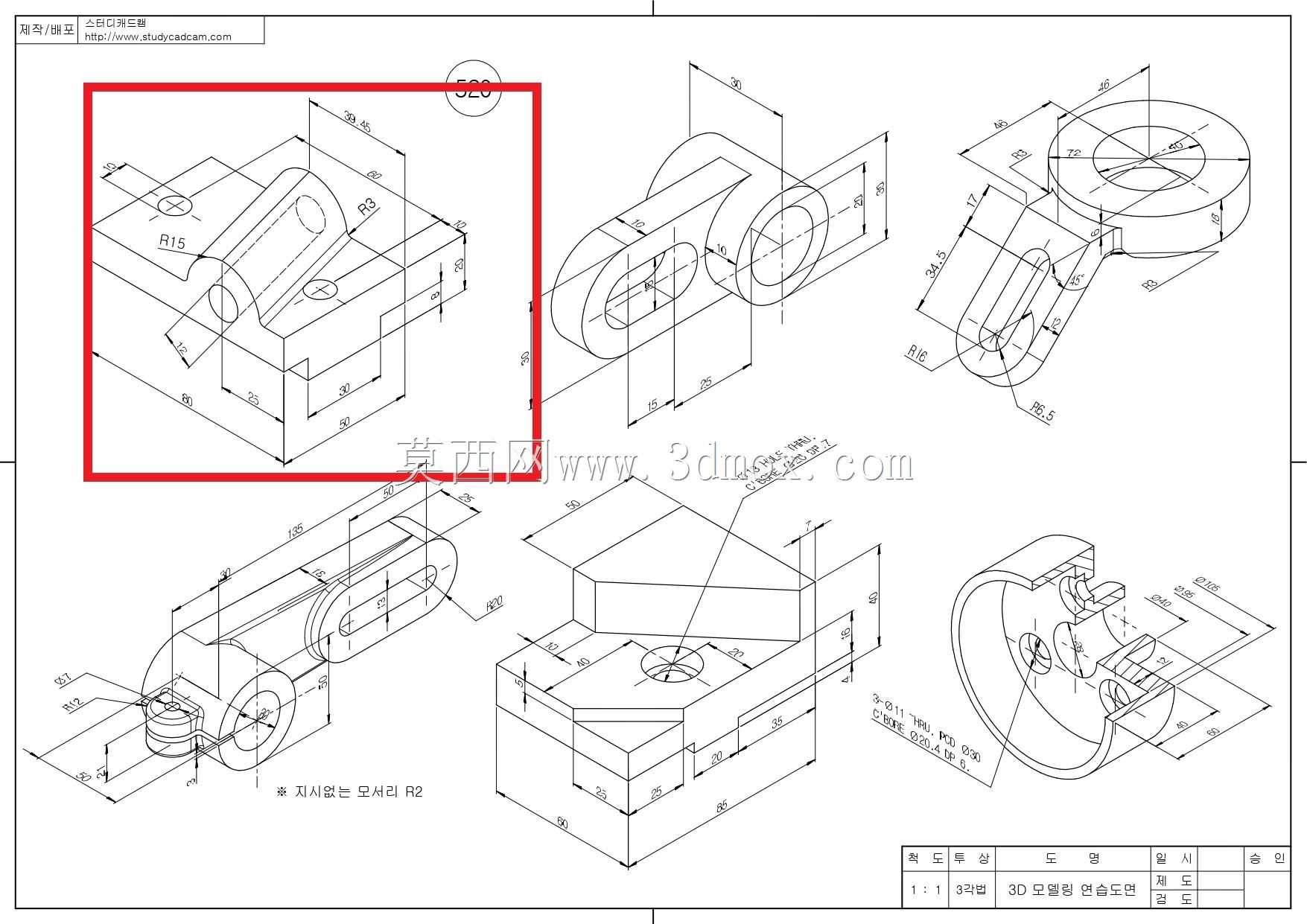

　　在建模练习的时候，这类零件非常适合初学者做特征建模训练，从基础的拉伸凸台搭建基体轮廓，到拉伸切除做安装孔和轴孔，再用圆角特征处理衔接位置的应力集中结构，最后做倒角处理去除锐边，整个建模流程覆盖了机械零件最常用的建模命令，做完之后还可以做简单的干涉检查和装配验证，能快速理解机械零件从功能需求到结构落地的设计逻辑，避免只会堆特征不考虑实际装配和加工的问题。实际加工的时候，这个零件可以采用铣削一次装夹完成大部分特征，轴孔和支撑弧面可以在镗床上做精加工保证尺寸精度，量产的时候也可以采用压铸工艺做毛坯，再做少量机加工就能达到使用要求，加工成本低，适合批量用在小型传动设备上。
