带加强筋双凸台安装支座结构设计

项目分类:通用五金配件 发布时间:2023-07-12 ID:698385
  • 带加强筋双凸台安装支座结构设计
  • 带加强筋双凸台安装支座结构设计
  • 带加强筋双凸台安装支座结构设计
  • 带加强筋双凸台安装支座结构设计
  • 带加强筋双凸台安装支座结构设计

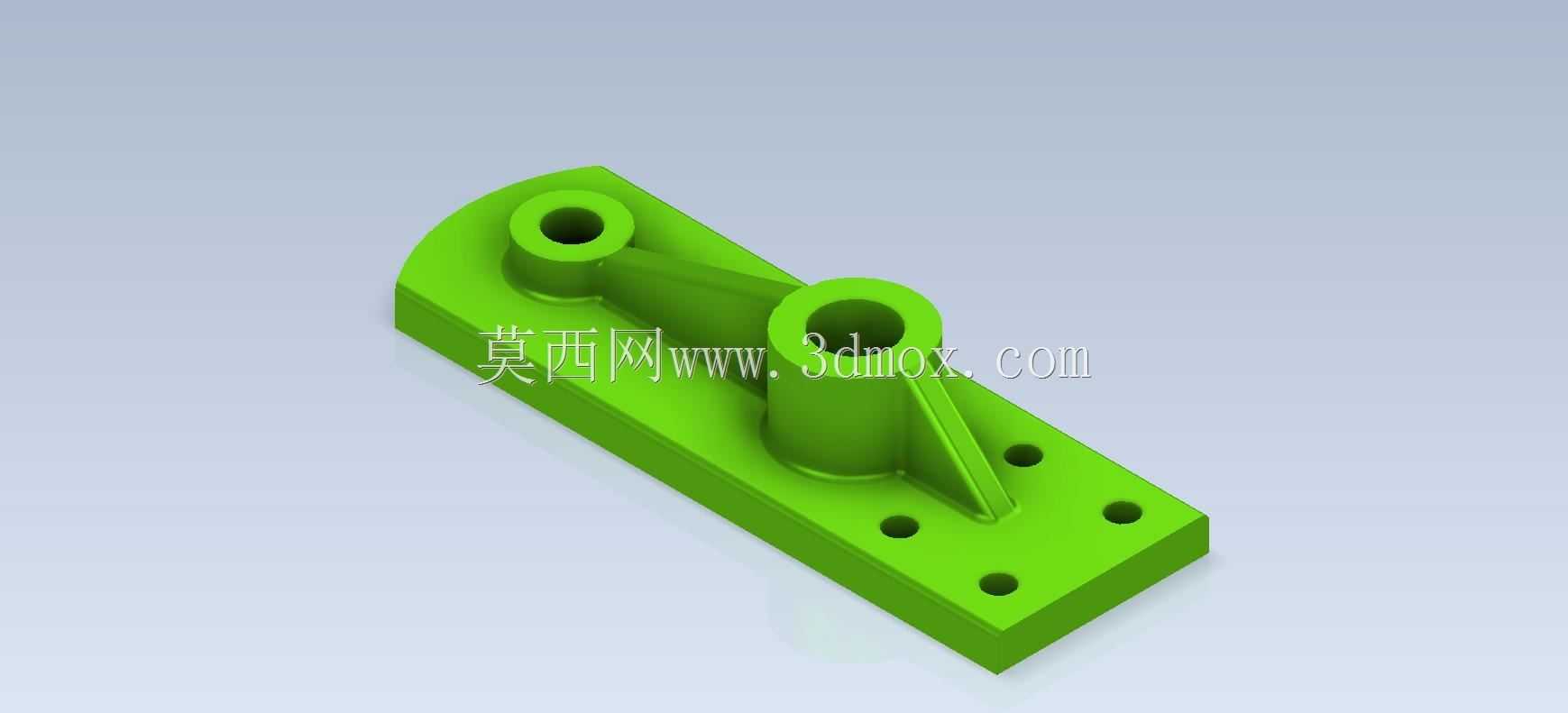

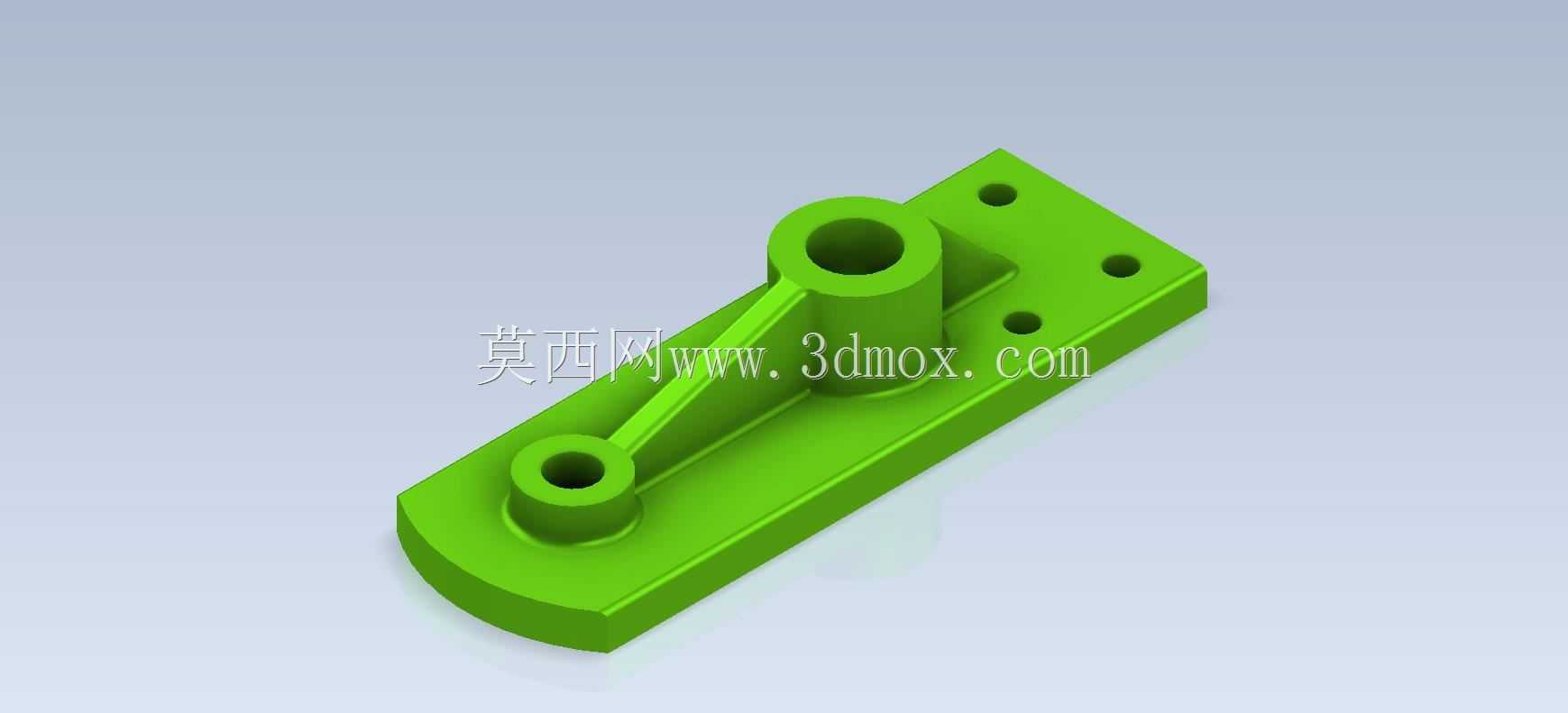

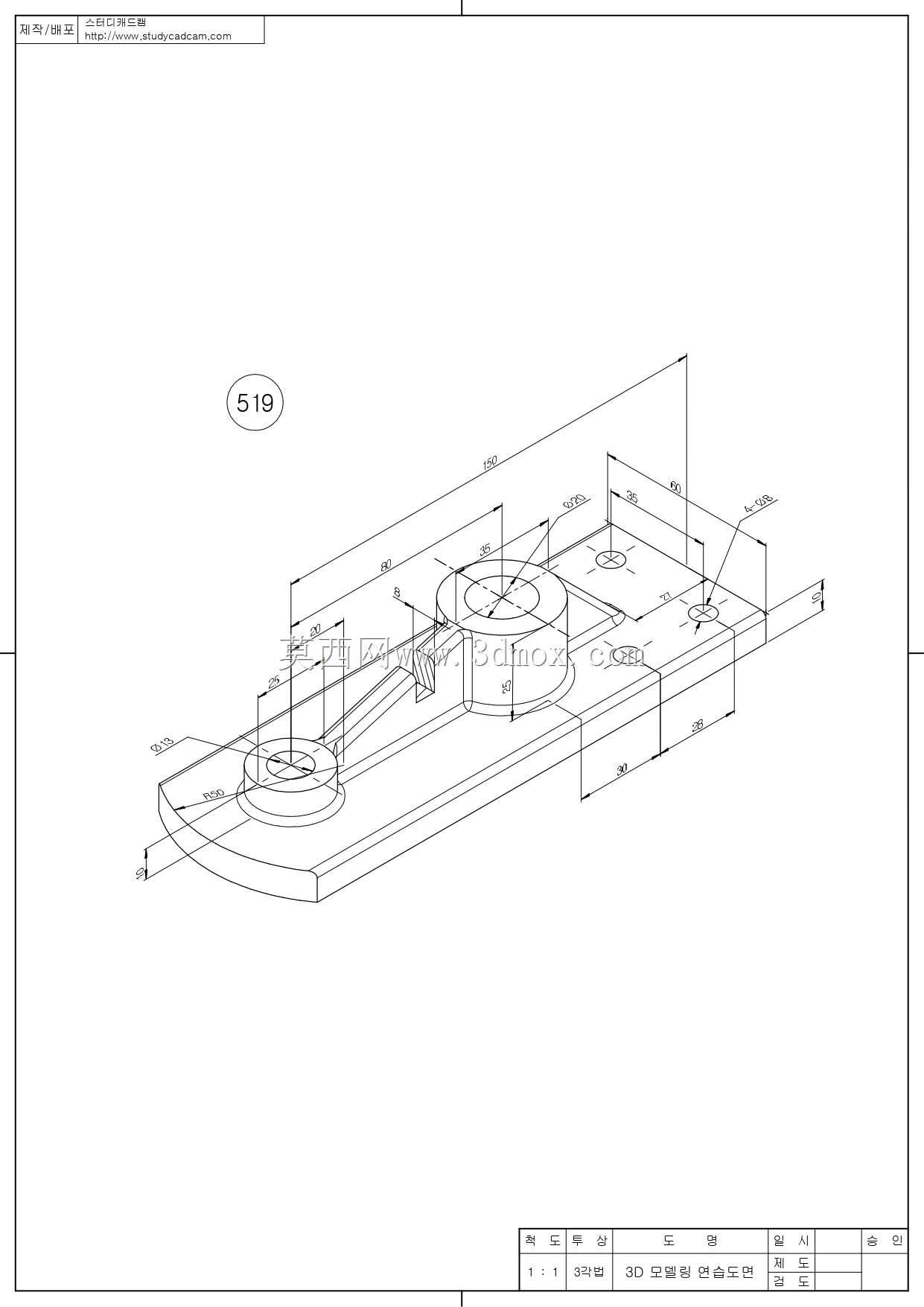

  这款安装支座类零件,在轻工自动化输送线、小型工装夹具定位单元、桌面级实验设备机架连接场景中应用十分广泛,属于典型的支撑定位类通用五金结构件。从实际使用场景来看,这类零件主要承担两个核心功能:一是作为底部安装基准,通过底板上的四个通孔完成与设备安装面的螺栓锁紧固定,为上部承载结构提供稳定的安装基础;二是通过两个高度不同的带孔凸台,完成对应轴类、杆类零件的铰接或穿装定位,实现相邻运动部件或功能组件的位置约束。

  从结构设计逻辑来看,底板采用一端平直、一端圆弧过渡的外形,并非随意的造型选择:平直端对应设备安装面的直角定位边,可在装配时快速靠紧基准边完成初定位,降低装配找正的时间成本;圆弧端则是为了避让安装空间内的相邻管线、小尺寸凸起结构,避免安装时出现干涉,同时圆弧过渡也能减少零件尖角带来的应力集中问题,提升长期受载下的结构可靠性。两个凸台之间的斜向加强筋是整个结构的设计核心,在不额外增加零件整体壁厚、不显著提升零件重量的前提下,大幅提升了高凸台与底板之间的连接刚度,避免高凸台在承受侧向载荷时出现根部断裂、变形的问题——在实际工况中,高凸台穿装的杆件往往会受到垂直于轴向的侧向力,若没有加强筋支撑,反复受载后凸台根部很容易出现疲劳裂纹,加强筋的走向完全顺着载荷传递路径布置,能将凸台承受的载荷均匀分散到底板整个安装面上,让螺栓锁紧的受力更均衡,避免单个安装螺栓受载过大出现松动。

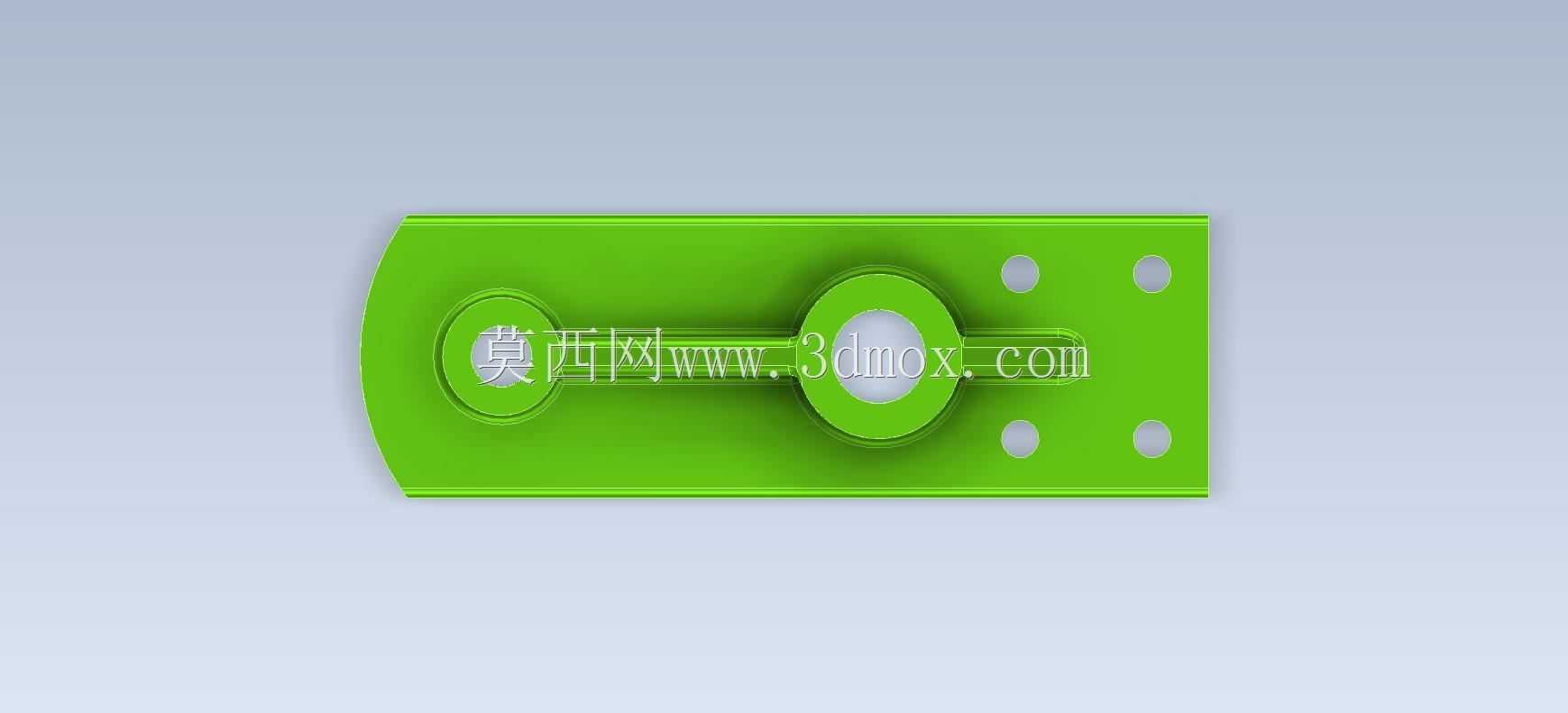

  从安装边界尺寸来看,底板的四个安装孔采用对称式排布,孔位间距适配常规工业铝型材的槽口间距,也可直接安装在钢板预制的螺纹孔位上,不需要额外加工转接板;两个凸台的内孔直径保持一致,可适配同直径的销轴、导向杆,减少装配时的零件种类,降低备件管理成本。凸台的高度差是根据实际装配的组件运动行程确定的,低凸台靠近底板圆弧端,主要承担杆件的端部支撑定位,高凸台靠近底板平直端,承担主要的径向载荷,两个凸台的同轴度公差在建模时就做了约束,可保证穿装的杆件不会出现卡滞、别劲的问题。

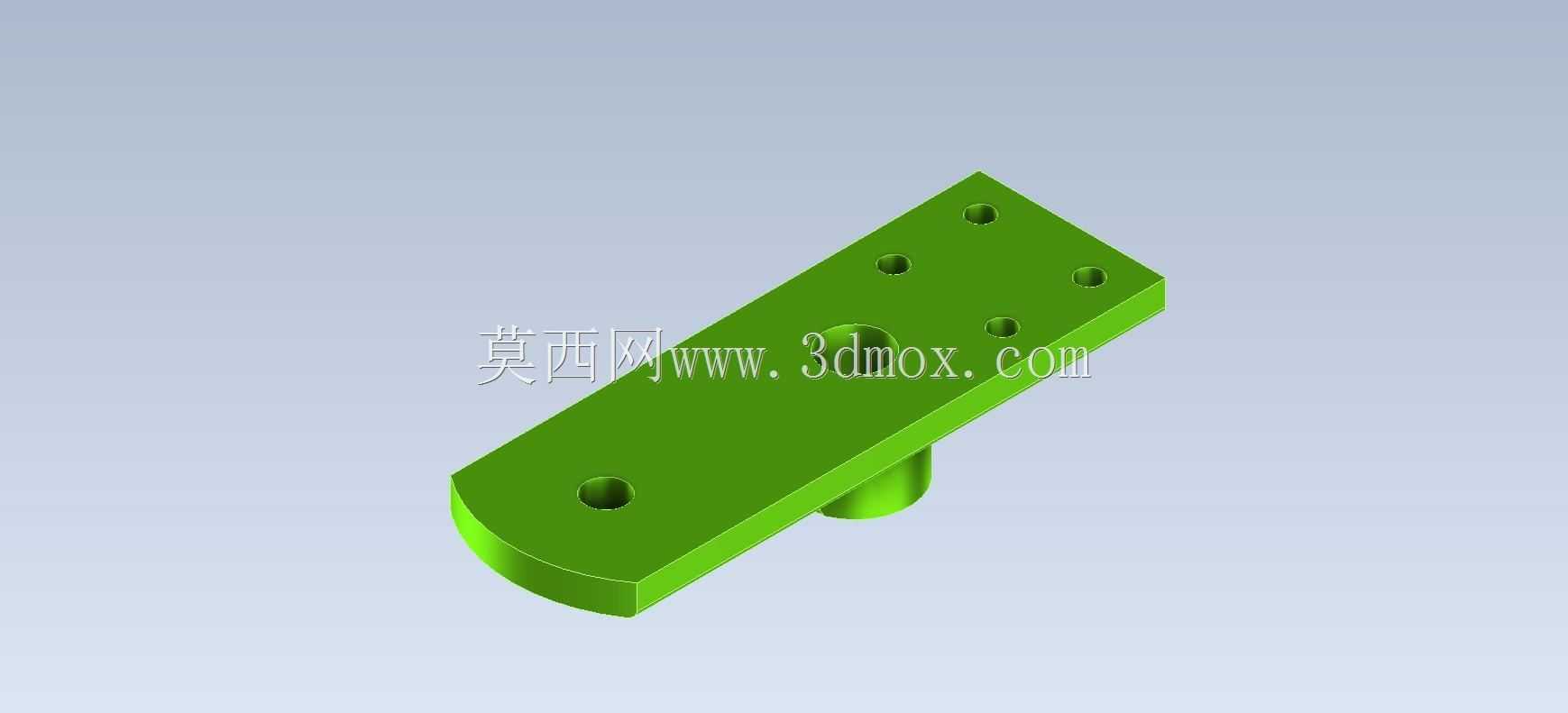

  细节设计上,所有孔位的边缘都做了微小的倒角处理,既可以去除机加工后的毛刺,避免装配时划伤操作人员,也能引导螺栓、销轴顺利穿入,提升装配效率;底板的底面做了平面度约束,保证安装后与基准面完全贴合,不会出现翘曲导致的安装不稳问题;加强筋与凸台、底板的连接处都做了圆角过渡,避免应力集中,同时也适配注塑、铣削等不同加工工艺的工艺要求,不管是采用塑料注塑成型还是铝合金铣削加工,都能顺利完成生产,不需要额外做工艺补正。这类零件在实际选型时,需要重点核对安装孔的孔位间距、凸台内孔直径、凸台中心高度这几个核心尺寸,确保与相邻组件的安装边界完全匹配,避免出现装配干涉;如果用于受载较大的工况,还可以根据实际载荷大小调整加强筋的厚度、凸台的外径尺寸,进一步提升结构的承载能力。
