变速箱换挡拨叉结构设计练习模型

　　换挡拨叉作为手动变速箱、部分工业传动换挡机构中的核心执行零件，主要应用在需要切换传动比、改变动力传递路径的传动系统中，常见于乘用车辆手动变速器、工业机床主轴变速机构、农用机械传动箱、工程机械换挡系统等场景，其核心作用是推动同步器齿套滑移，改变啮合齿轮的传动副，从而实现挡位切换，完成不同转速、扭矩输出的动力匹配。

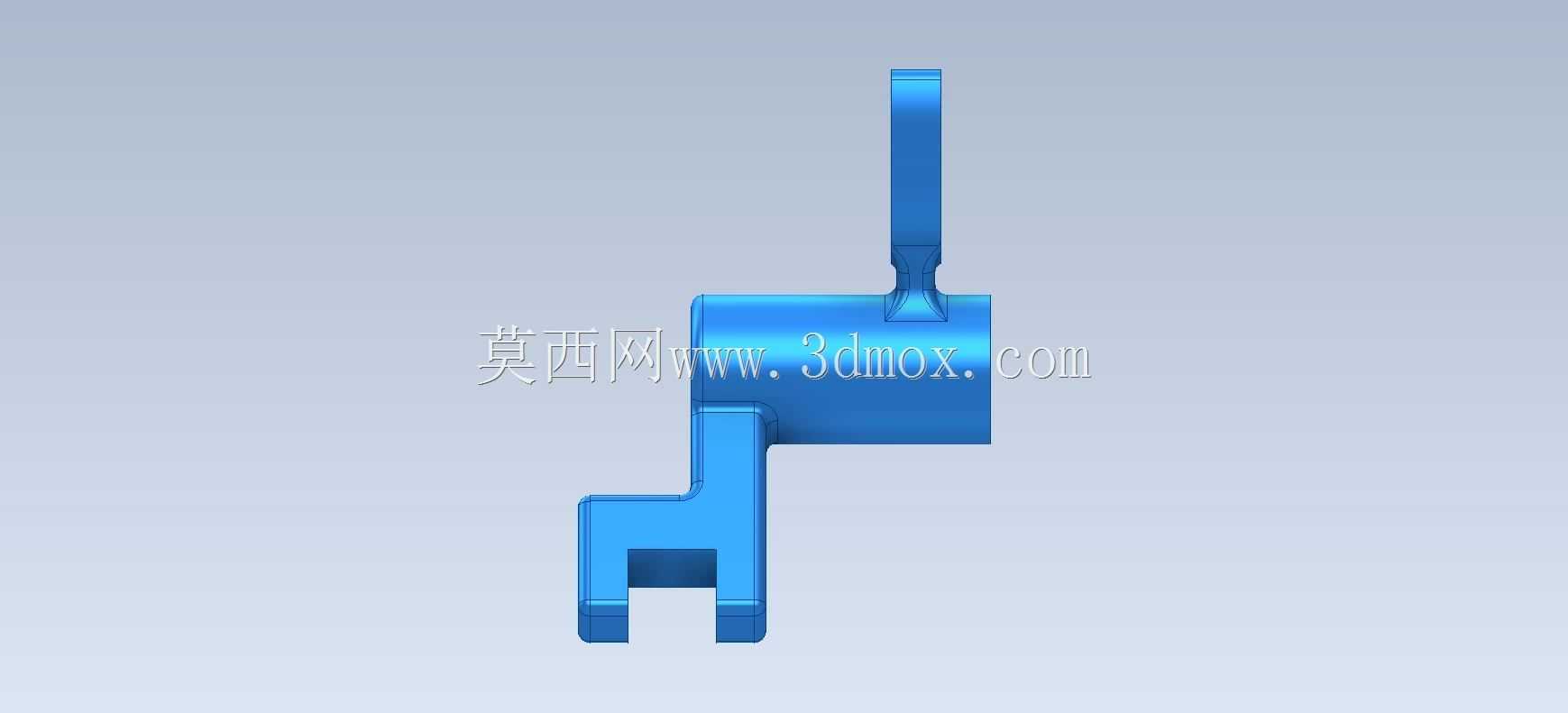

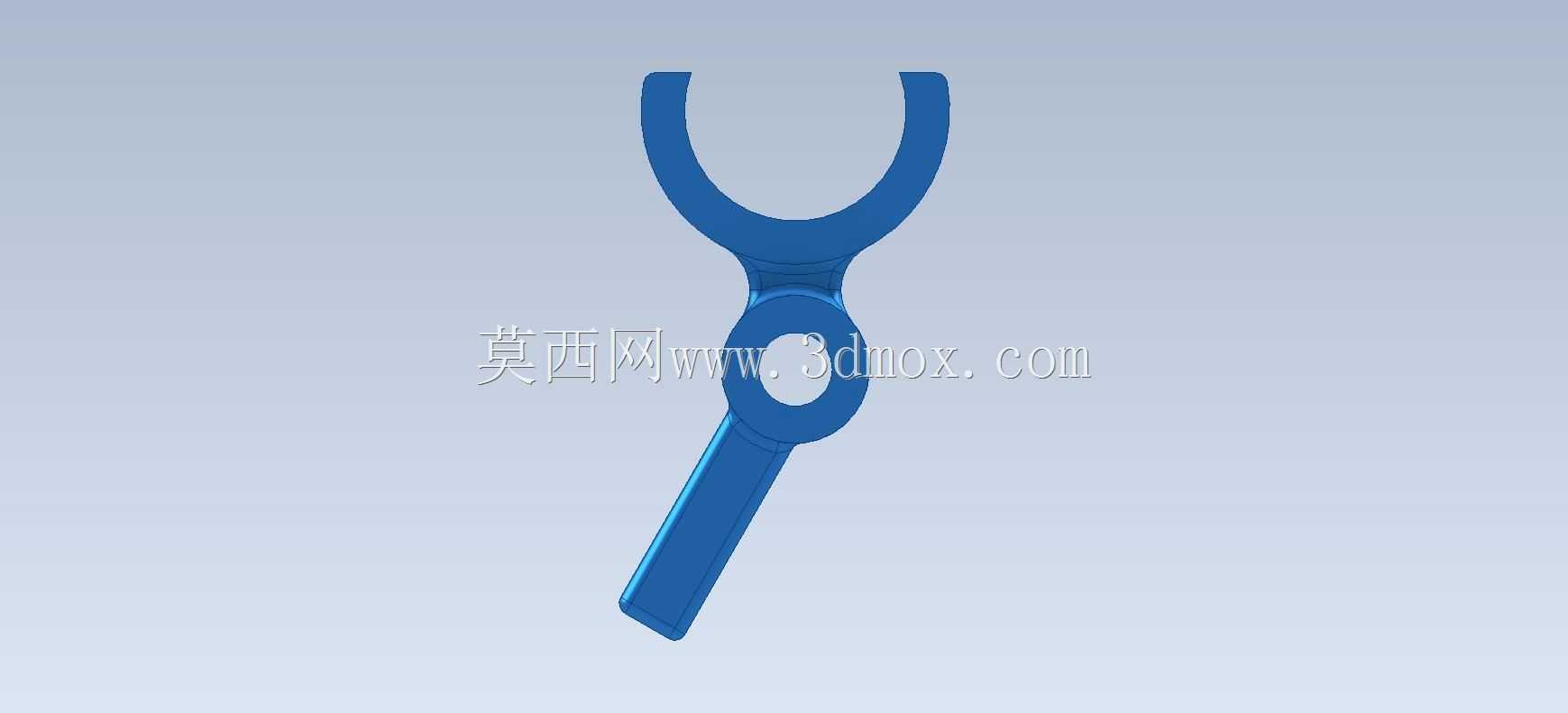

　　从实际使用场景来看，这类拨叉在工作过程中需要承受换挡时的轴向推力，同时在挡位保持状态下要承受齿套传递的径向振动力，因此结构设计上需要兼顾刚性与安装适配性。本次设计的拨叉主体采用一体式轴套加叉臂结构，轴套部分为空心圆柱结构，内孔用于穿装换挡拨叉轴，是整个零件的安装基准与滑动导向部位，轴套的内径公差需要与拨叉轴保持间隙配合，既要保证拨叉能沿轴顺畅轴向滑动，又要避免间隙过大导致换挡时拨叉晃动、出现挡位卡滞或脱挡问题。轴套外壁一侧延伸出叉形工作臂，叉臂的两个叉脚端面为工作接触面，工作时叉脚卡入同步器齿套的环形槽内，换挡动作发生时，拨叉沿轴滑动，带动齿套完成啮合动作，因此叉脚的端面平面度、叉脚之间的开口宽度需要与齿套环槽的尺寸精准匹配，间隙控制在合理范围内，间隙过小会导致滑动卡滞，间隙过大则会造成换挡冲击、异响，加速齿套与拨叉的磨损。

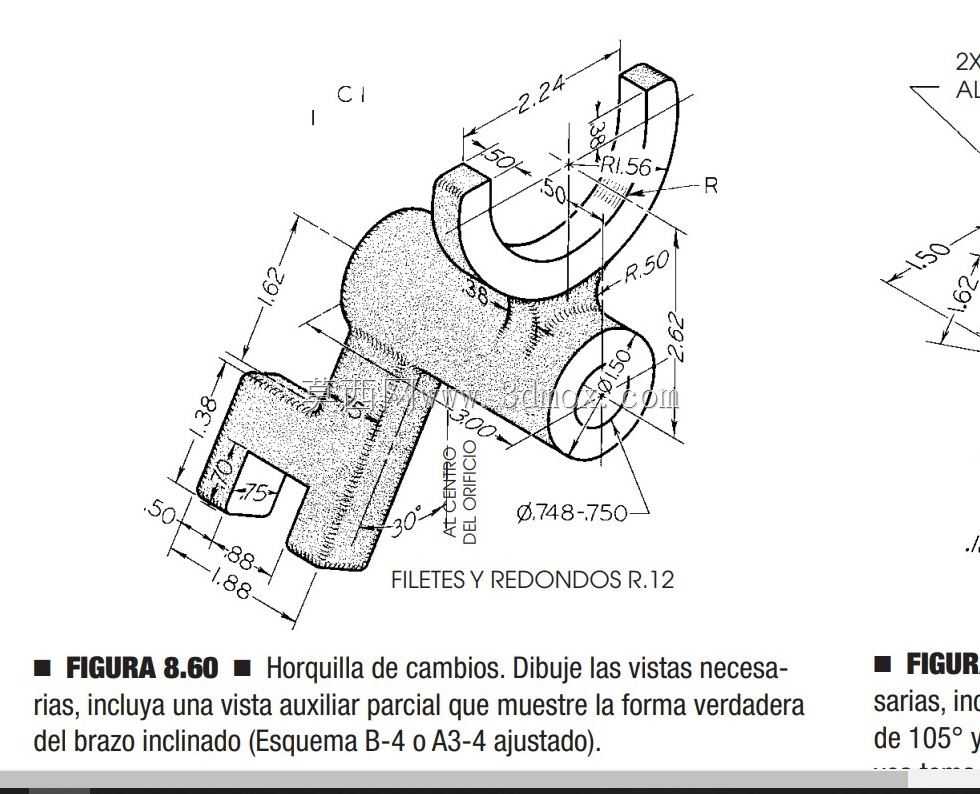

　　设计过程中首先确定安装边界：拨叉轴的安装孔径作为基准尺寸，需要匹配对应规格的换挡轴直径，轴套的轴向长度需要保证拨叉在轴上滑动时不会出现倾斜，支撑长度足够抵消换挡时的偏载力矩。叉臂的弯曲弧度与延伸长度，是根据同步器齿套的安装位置、拨叉轴与齿套之间的中心距确定的，保证叉脚端面能完全贴合齿套环槽的侧面，受力均匀，避免局部应力集中导致叉臂变形或断裂。叉臂与轴套的连接部位做了圆弧过渡处理，避免直角连接处的应力集中，提升零件的抗疲劳强度，因为换挡过程中该部位会反复承受弯曲载荷，长期循环受力下如果存在应力集中点，很容易出现裂纹甚至断裂失效。

　　从功能特性来看，该拨叉的叉脚工作端面设计为平面结构，与齿套环槽侧面为面接触，相比点接触或线接触结构，能有效降低接触压强，减少工作过程中的磨损，延长零件使用寿命。轴套部位的径向开孔用于安装定位销或锁紧螺钉，将拨叉与换挡摇臂或换挡拉杆连接，传递换挡的轴向驱动力，开孔的位置需要保证拨叉在空挡位置时，叉脚处于两个同步器齿套的中间位置，挂挡时的滑动行程刚好能推动齿套完全啮合，不会出现挂挡不到位或过位打齿的问题。

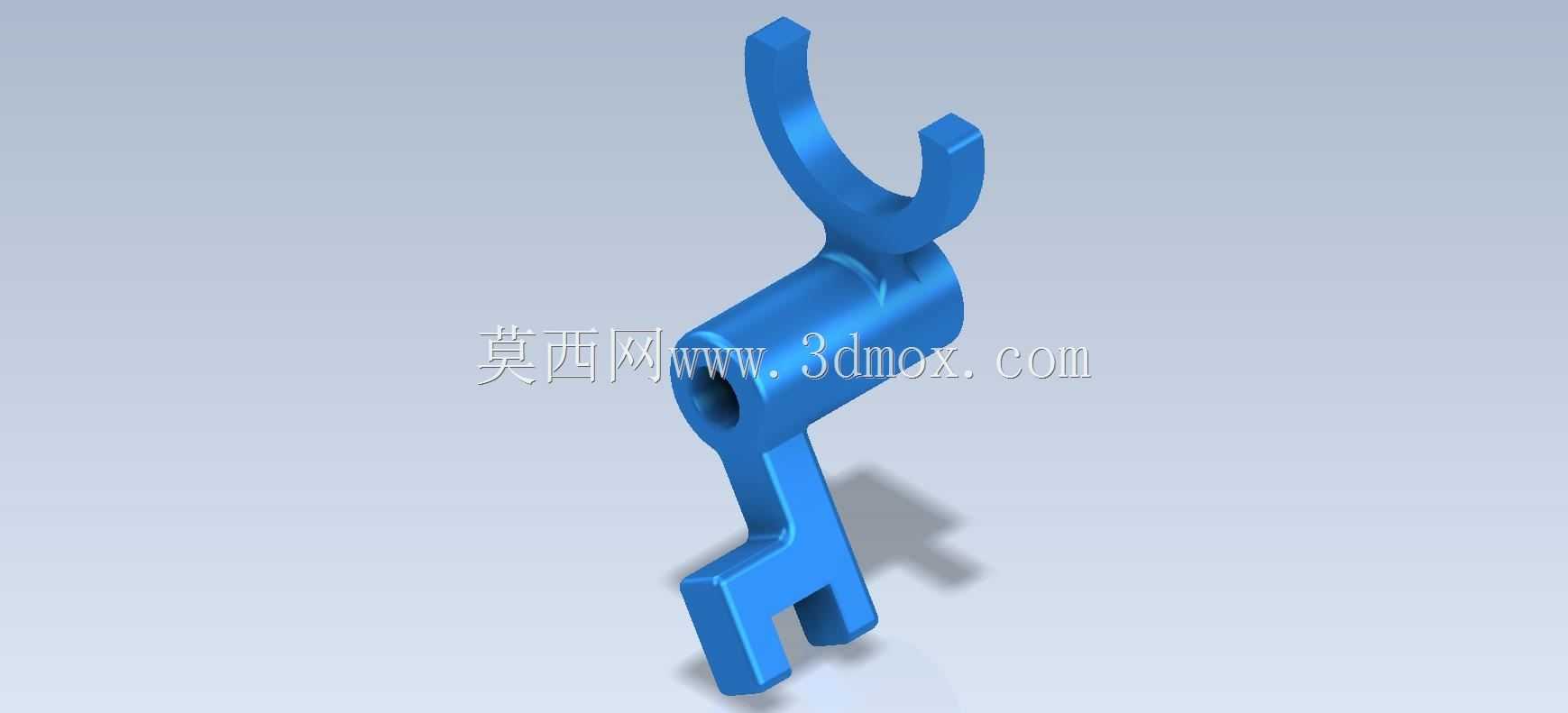

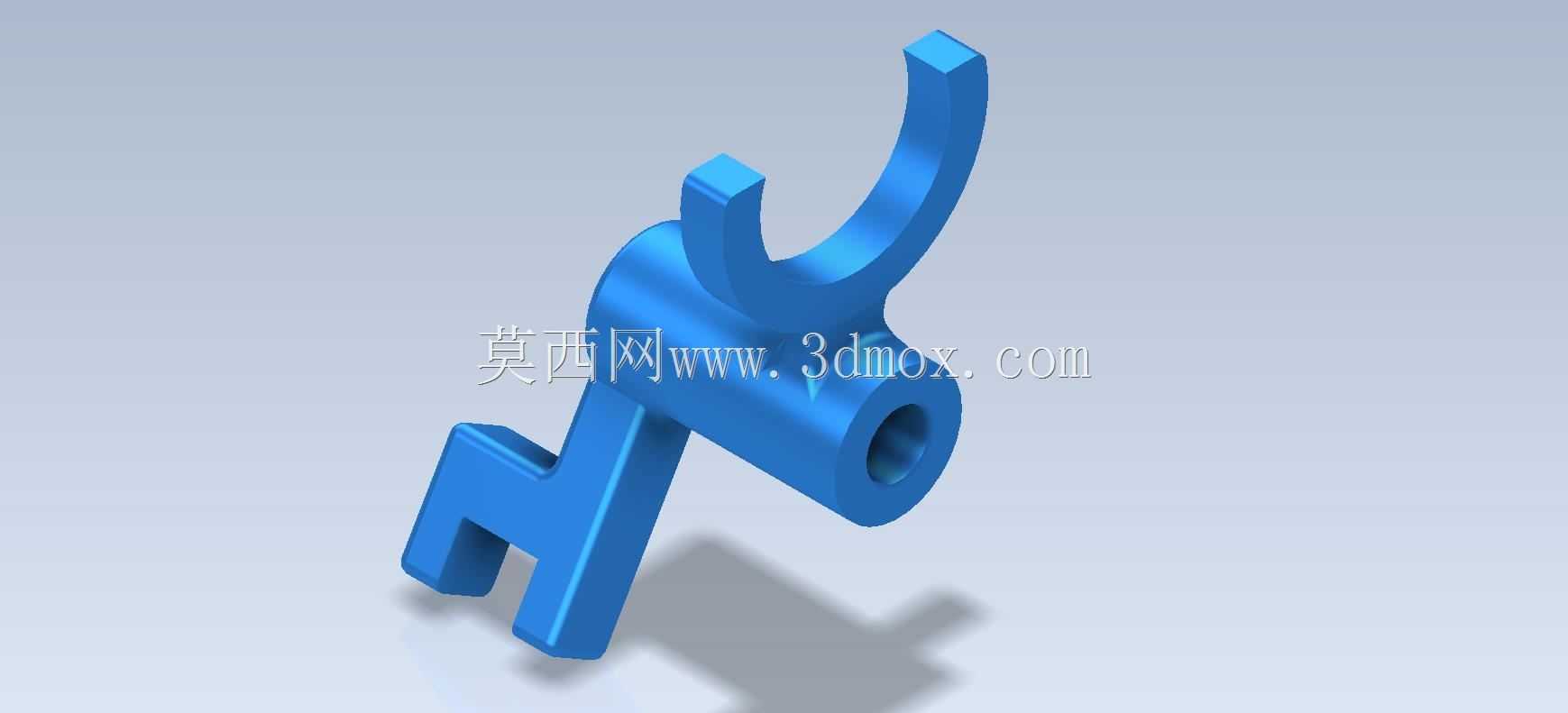

　　在实际建模练习过程中，这类零件的建模逻辑需要先从安装基准入手，首先绘制轴套的回转截面，完成轴套主体的创建，再根据中心距尺寸确定叉脚的工作位置，绘制叉臂的截面轮廓，通过拉伸、布尔合并完成主体结构，之后对连接部位做圆角过渡处理，最后加工轴套上的定位销孔、对叉脚端面做公差预留的工艺处理。需要注意的是，叉臂的厚度需要根据换挡力的大小做强度校核，通常手动变速箱的换挡力在100-300N之间，叉臂在该推力下的变形量需要控制在0.1mm以内，避免变形量过大导致换挡行程不足、同步器啮合不到位。安装边界方面，整个拨叉的最大外轮廓尺寸需要适配变速箱内部的安装空间，拨叉滑动到两端极限位置时，不能与箱体内的齿轮、轴类零件发生运动干涉，叉臂的外侧轮廓需要做避空设计，与周围旋转零件保留足够的安全间隙，一般最小间隙不小于2mm，防止工作过程中因为零件振动、热膨胀出现剐蹭。

　　这类零件的材质通常选用45号钢或铸钢，部分轻量化设计中也会采用铝合金压铸成型，表面做氧化或淬火处理提升叉脚接触面的耐磨性，建模过程中需要预留后续机加工的余量，尤其是轴套内孔、叉脚端面这些有配合要求的部位，毛坯模型需要留出0.3-0.5mm的加工余量，方便后续铣削、磨削加工达到尺寸精度要求。对于初学者来说，这类换挡拨叉的建模练习能很好地掌握基准选择、特征建模、圆角处理、干涉检查这些基础的三维设计技能，同时能理解机械传动中执行零件的设计逻辑，明白尺寸公差、结构强度、安装边界在实际设计中的重要性，避免只追求外形相似而忽略零件实际工作需求的问题。
