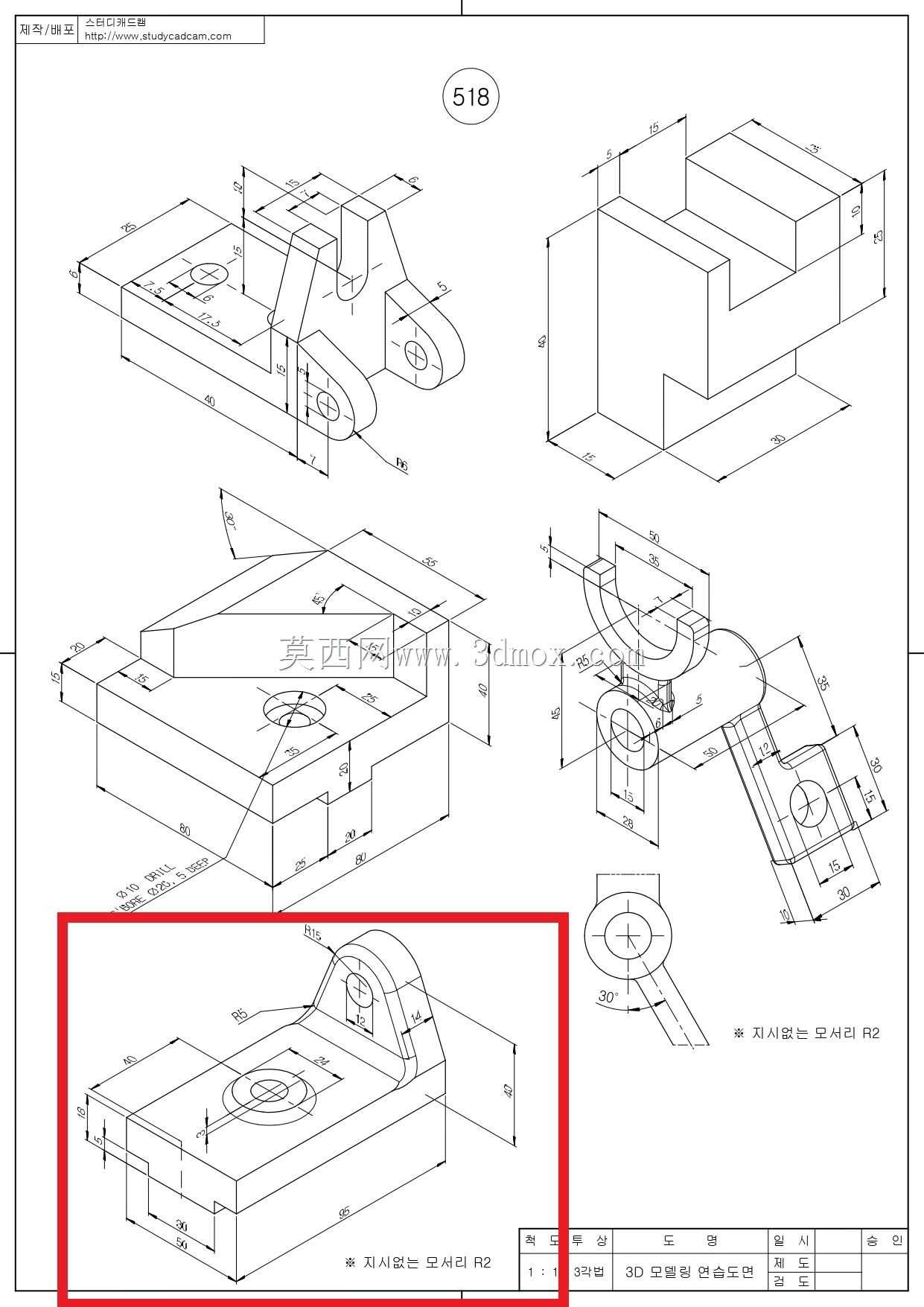

E型截止支架机械结构三维建模练习作品

　　在工业自动化生产线、小型机电设备的装配布局中，这类带立板支撑结构的截止类支架，往往承担着行程限位、部件承托、运动截止的核心作用，区别于普通平板式安装座，该类支架将水平安装基面与垂直支撑立板做了一体化成型设计，省去了多零件拼接带来的装配累积误差，在小载荷的工位定位场景中适配性极强。从实际使用场景来看，这类支架常被布置在输送线的侧边工位、小型工装夹具的定位端、或是气动元件的行程终止位置，立板上的通孔用于安装缓冲头、限位螺钉或是检测传感器，水平基座上的沉孔则用于将整个支架固定在设备型材框架或者安装平板上，当运动部件行进到预设位置时，立板侧的接触件会直接承接运动冲击，同时将载荷通过基座均匀传递到安装基面，避免局部应力集中造成的构件变形。

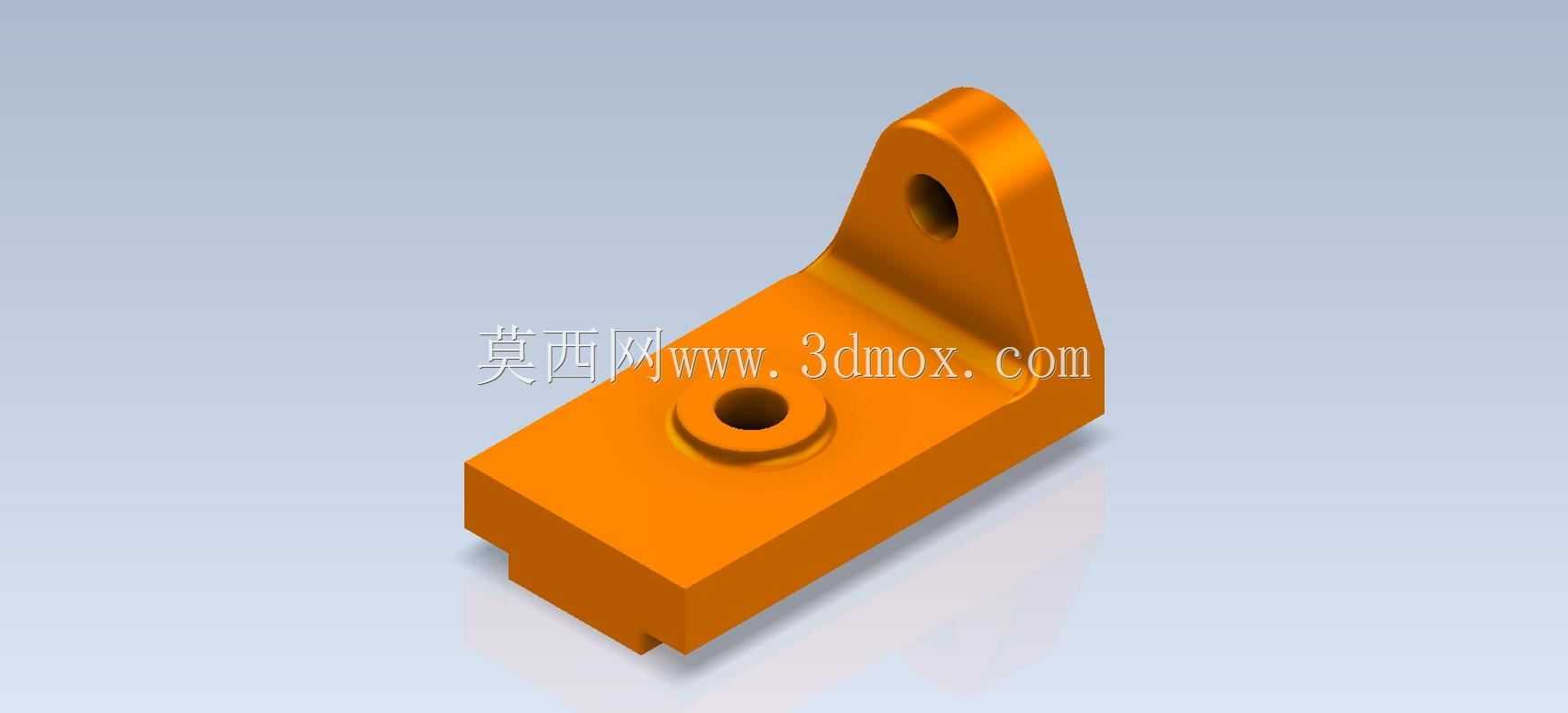

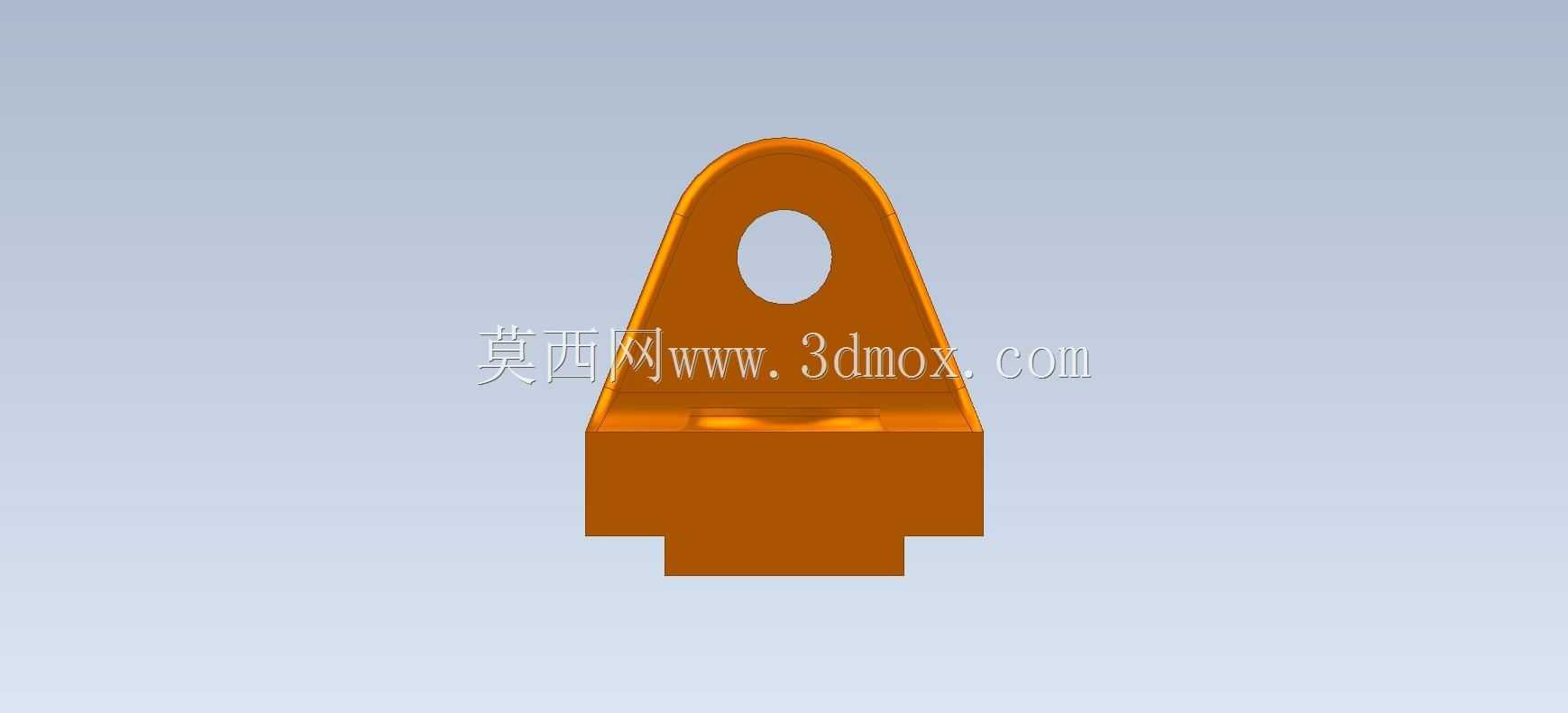

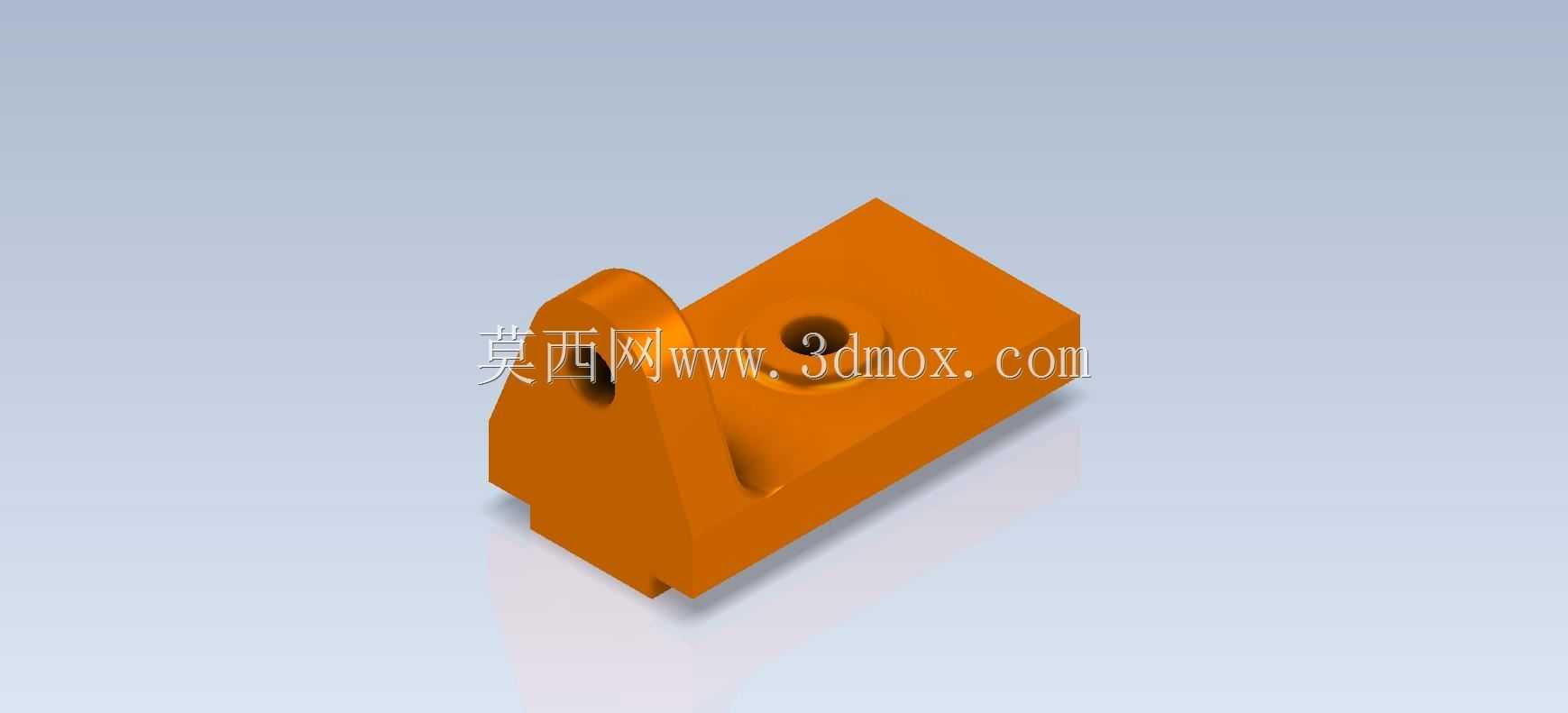

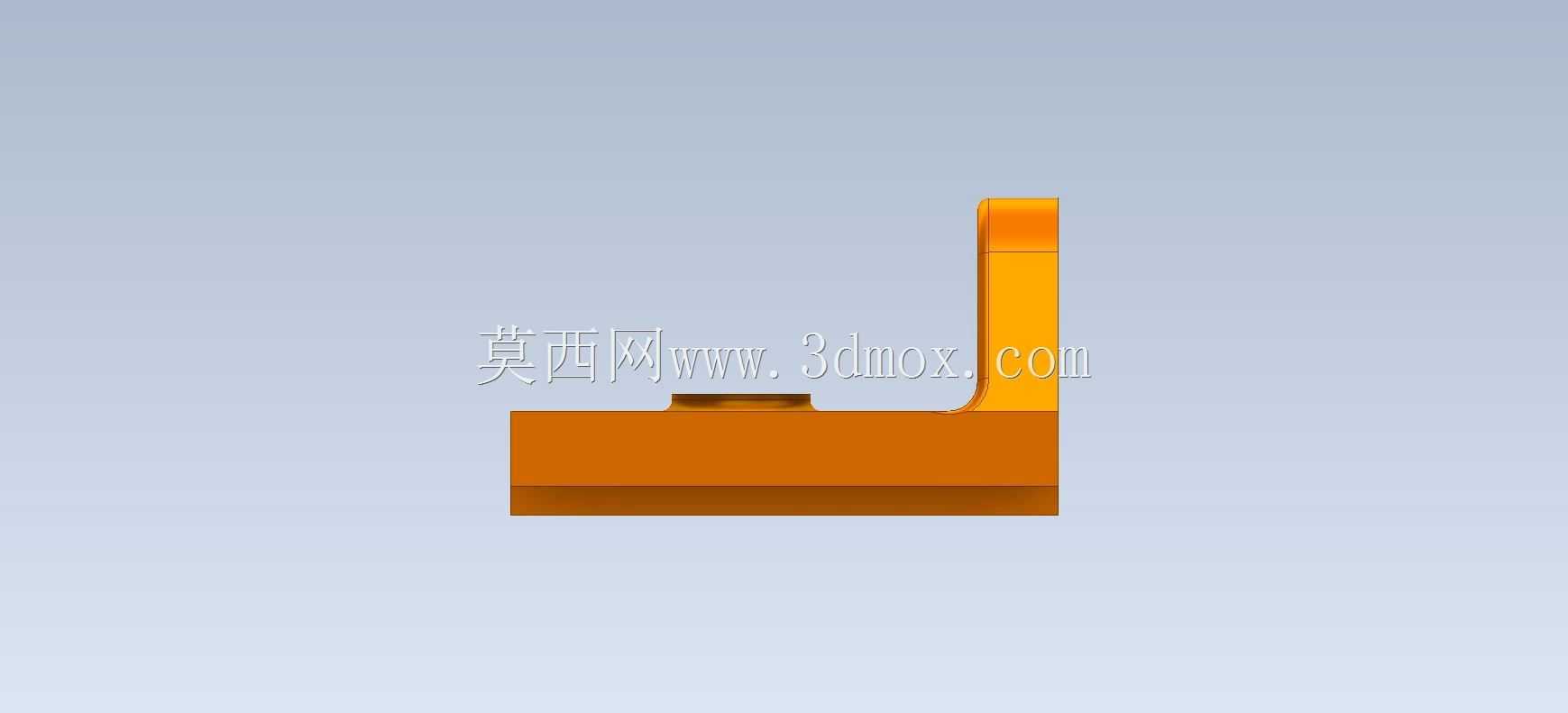

　　从结构设计思路上拆解，该支架的水平基座做了底部凸台设计，并非整块实心方块结构，底部两侧的凸起棱边既可以减少基座与安装面的接触面积，降低安装面平面度误差带来的安装翘起问题，也能在不损失整体结构强度的前提下减少零件用料，降低单件的加工成本。立板与基座的衔接位置做了大圆弧过渡处理，这处结构并非单纯的外观修饰，在实际受力场景中，立板承受侧向冲击载荷时，直角衔接位置极易产生应力集中，长期受交变载荷作用会出现焊缝开裂或者铸件断裂的问题，圆弧过渡可以将应力分散到更大的结构区域，大幅提升构件的抗疲劳强度。立板上的安装孔做了通孔设计，既可以穿装螺栓固定外接零件，也可以根据实际安装需求调整固定件的伸出长度，适配不同的行程截止距离，基座上的沉孔则做了同轴度公差约束，保证固定螺栓安装后不会出现偏斜，让基座与安装面完全贴合，避免支架受载后出现歪斜偏移。

　　从安装边界与尺寸适配角度来看，该支架的水平基座长度方向尺寸适配常规40系列工业铝型材的安装槽间距，可以直接通过T型螺栓固定在型材表面，不需要额外加工过渡连接板；立板的高度尺寸控制在小载荷限位的常用区间，不会因为立板过高导致受力时出现弯矩过大的弯折问题，也不会因为立板过矮无法满足外接零件的安装高度要求。零件的所有棱边都做了小倒角处理，避免加工、装配过程中锋利边角划伤操作人员，也能去除加工过程中产生的毛刺，提升零件的表面质量。在建模过程中，这类零件需要重点关注衔接圆弧的曲率连续性、安装孔的位置度公差、基座底面的平面度要求，这些参数直接决定了零件加工完成后能否顺利装配，以及实际使用中的结构稳定性。

　　不同于重型设备的大型承重支架，这类小型截止支架更注重安装的便捷性与定位的精准性，在轻工自动化设备、电子装配生产线、小型检测工装中应用极为广泛，设计时不需要追求过高的材料冗余，只需要根据实际承受的冲击载荷计算立板厚度与基座尺寸，就能在满足使用强度的前提下实现零件的轻量化。建模时需要先绘制基座的截面轮廓，拉伸生成基础实体后再绘制立板的轮廓，通过合并实体完成主体结构搭建，最后添加安装孔、过渡圆弧、倒角等细节特征，整个建模过程需要重点关注特征的先后顺序，避免出现特征建模失败或者实体拓扑错误的问题，同时要保证所有安装尺寸符合机械设计的通用标准，确保加工后的零件可以直接替换同类型的标准支架，不需要二次修改安装孔位。
