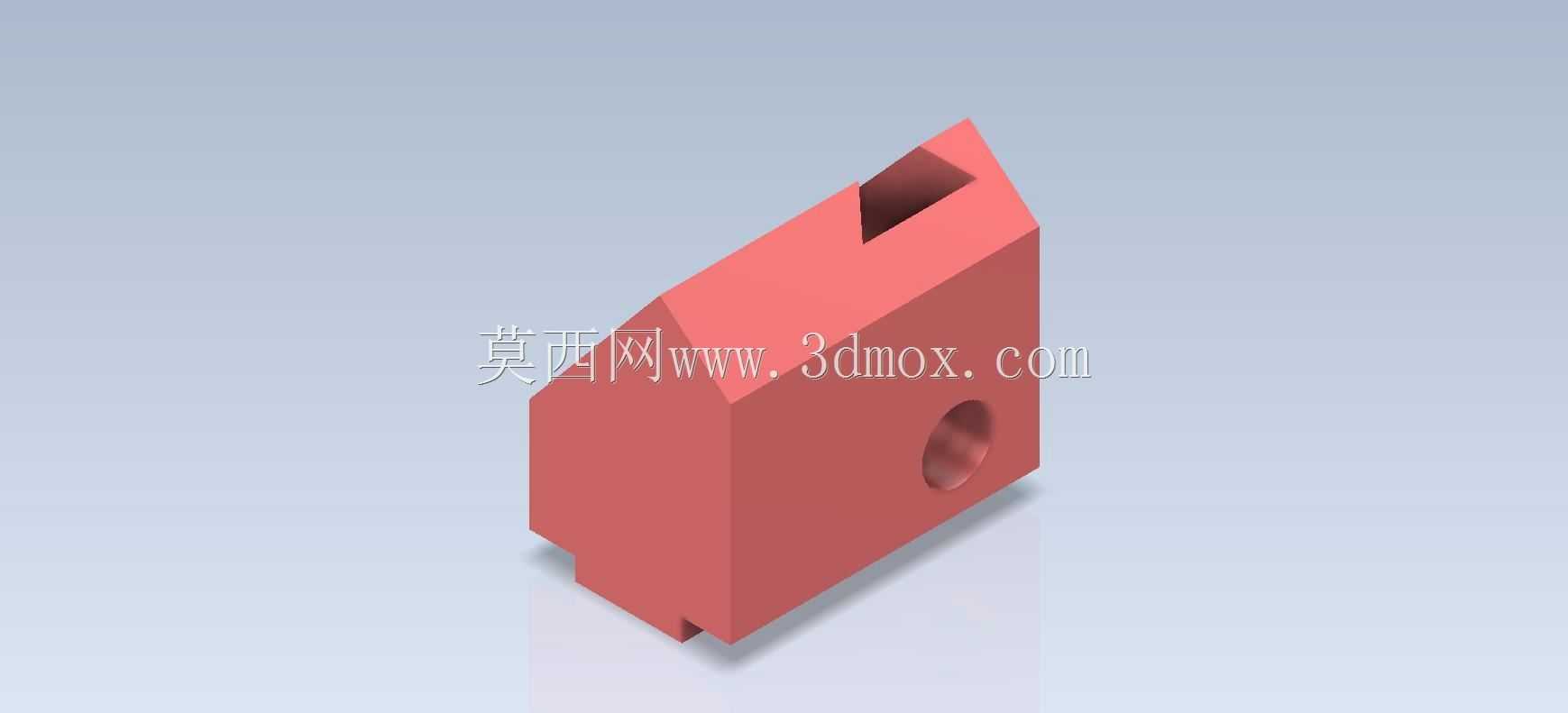

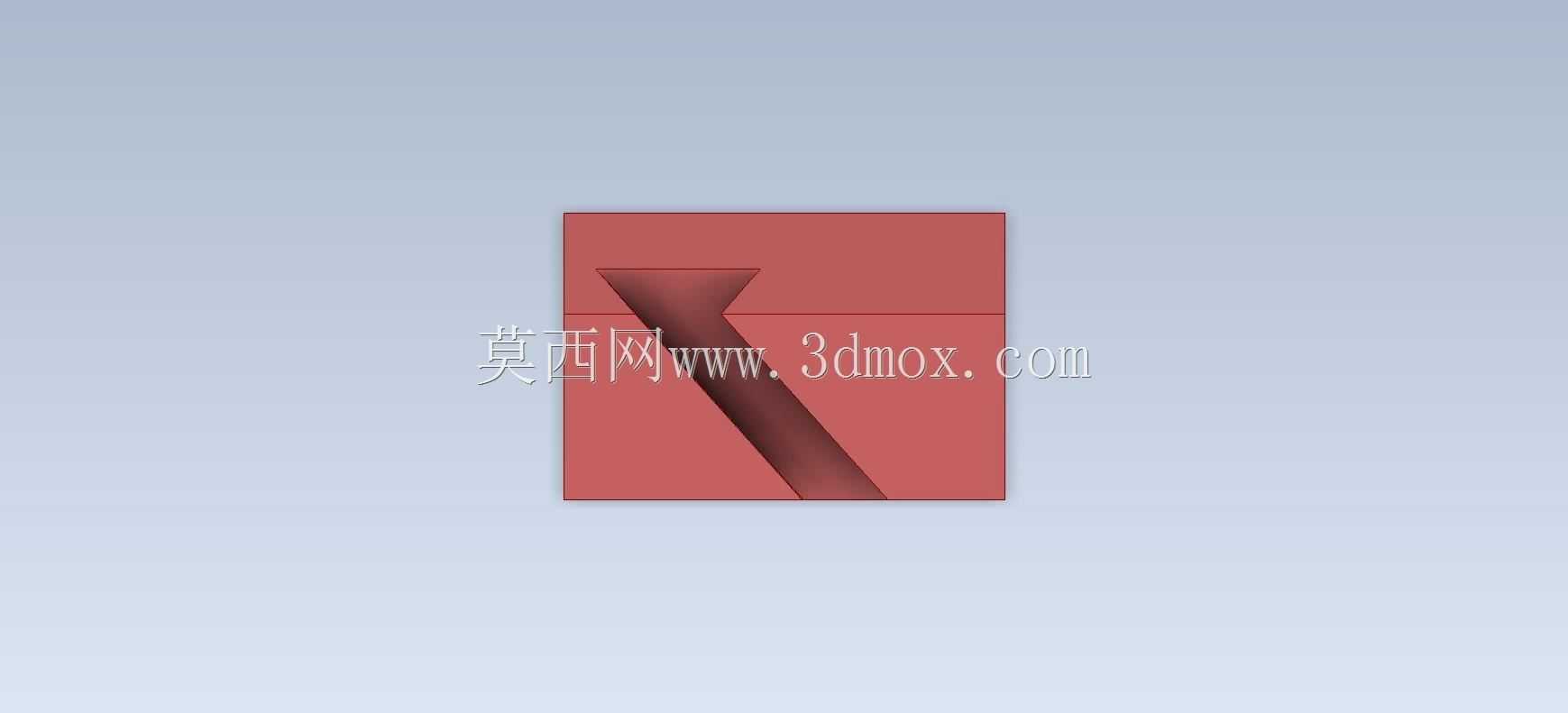

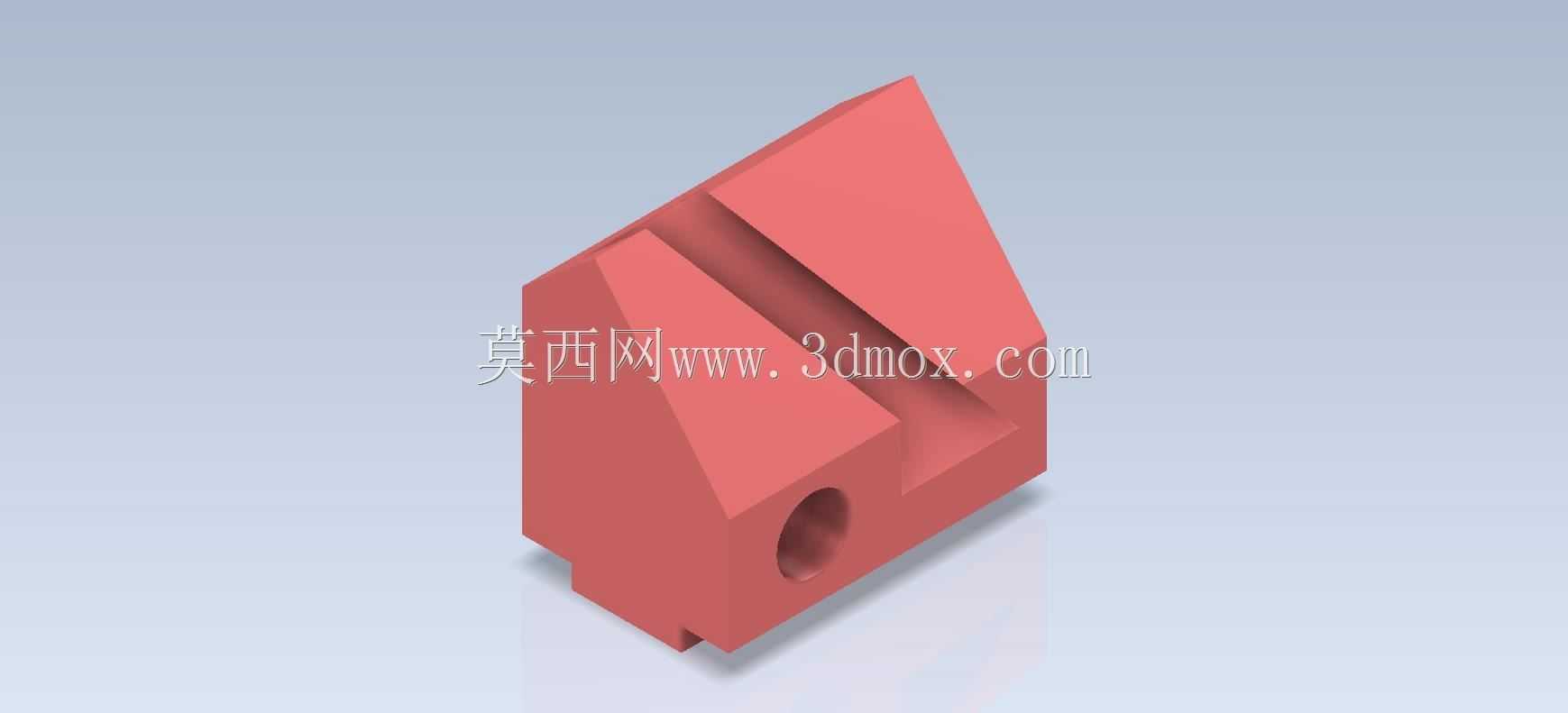

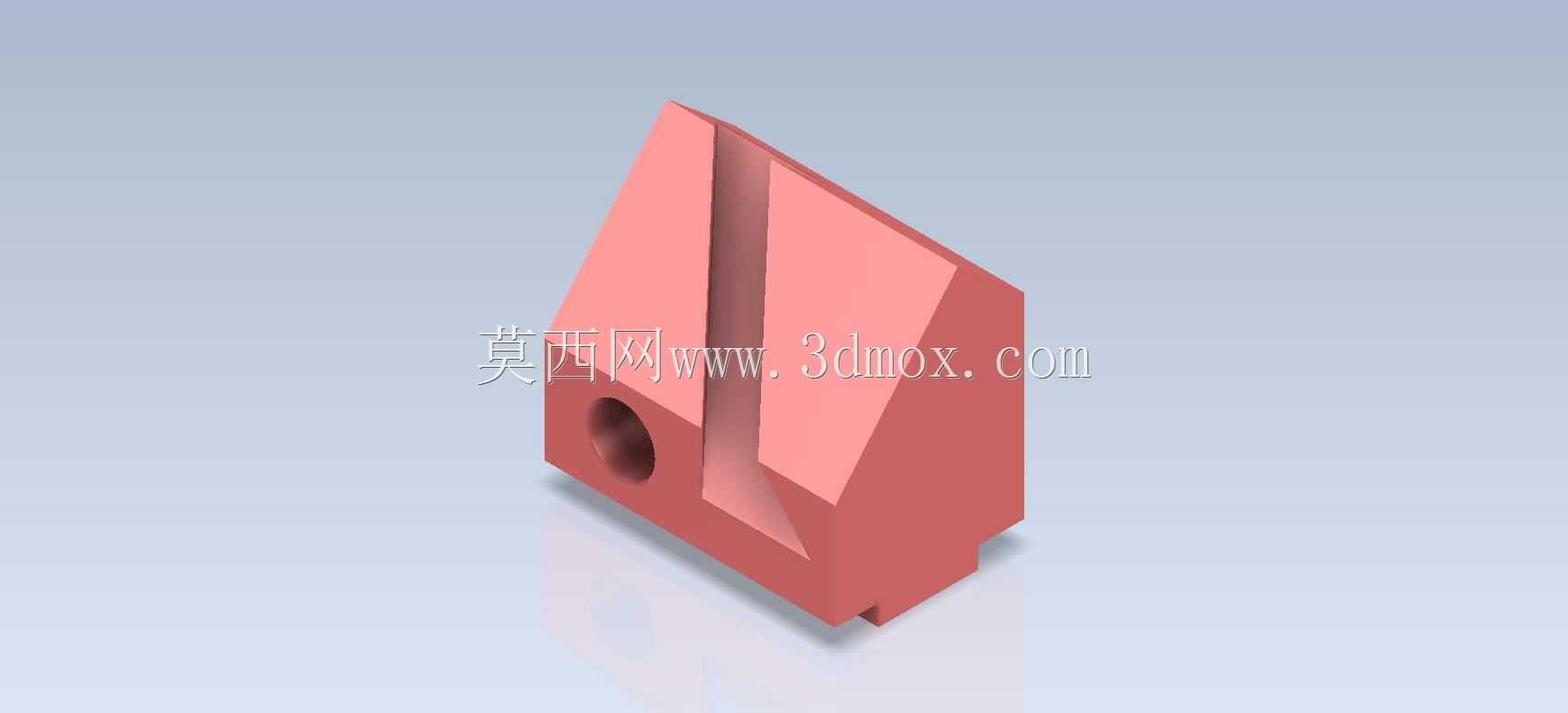

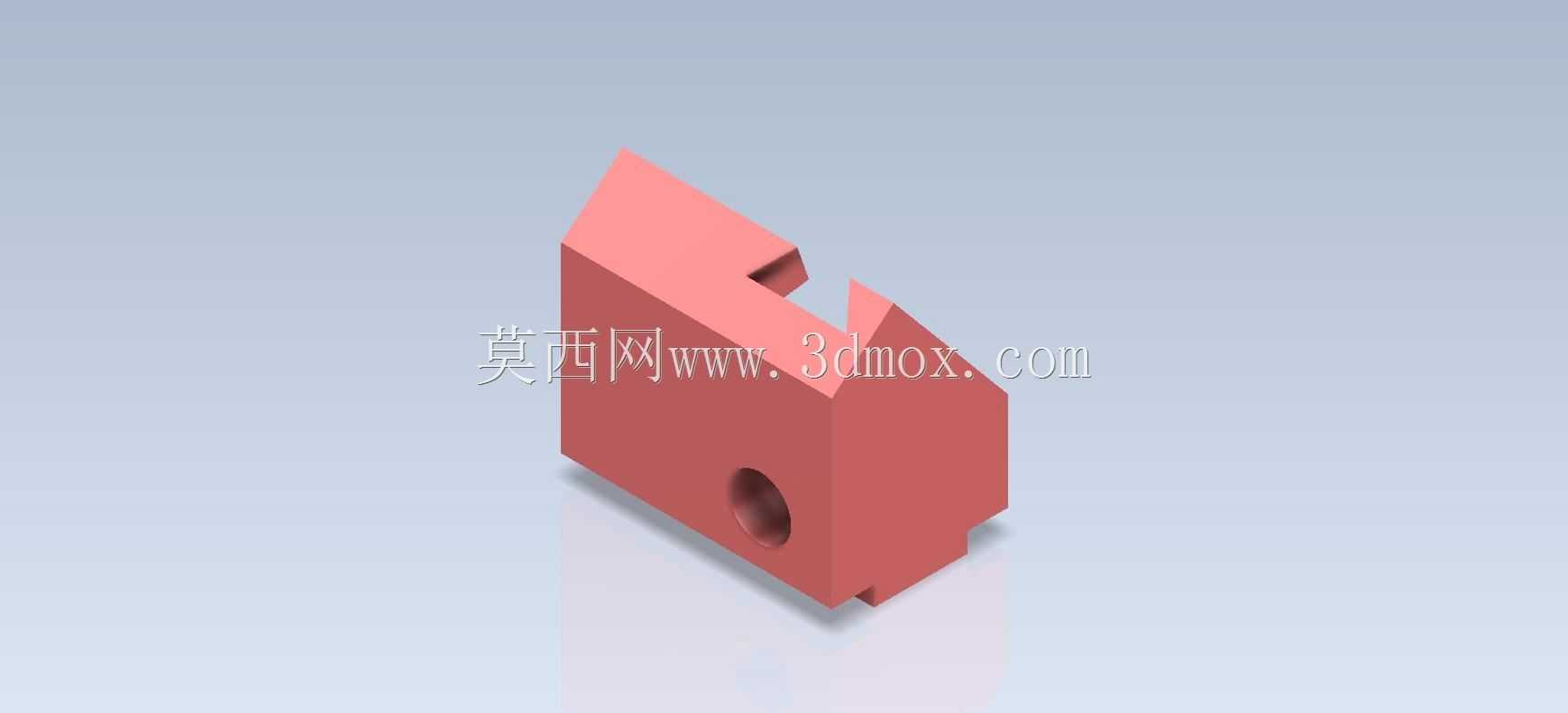

在工装夹具、小型自动化输送线以及非标设备的定位工位中,这类带斜面调节功能的止动块是十分常见的限位元件,日常工况里它主要承担工件到位后的硬限位、位置微调锁止的作用,相比固定式止挡,它能在不拆换安装座的前提下完成小范围的位置补偿,适配同系列不同尺寸规格工件的定位需求,减少工装换型的调整时间。从结构细节来看,这个止动块的主体采用斜楔式调节逻辑,主体上开设的通槽是调节行程的导向结构,安装时锁紧螺栓穿过通槽固定在安装基座上,松开螺栓时即可沿着斜面方向调整止挡面的伸出量,调整到位后拧紧螺栓就能完成锁止,这种结构的优势在于调节过程中止挡面的高度与水平位置会同步产生线性变化,不需要额外增加垫片来调整高度差,

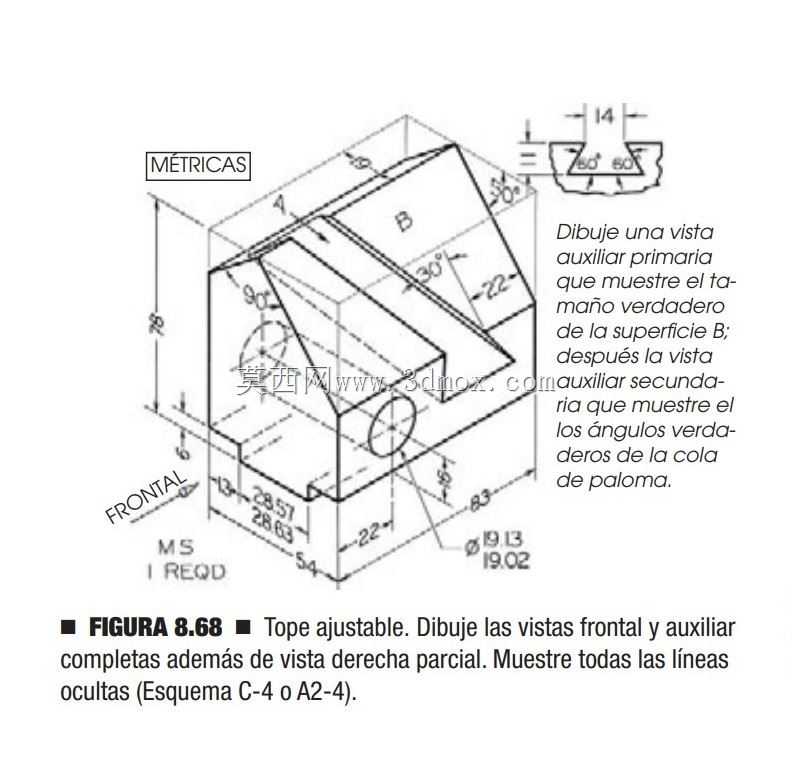

对于需要同时限制水平位移与竖向抬升量的工位十分适用。侧面的横向通孔是辅助锁止结构的安装位,当止动块承受较大的往复冲击载荷时,可以在这个孔内加装锁紧销或者顶丝,抵紧安装基座的侧面,避免长期受冲击后螺栓松动导致止挡位置偏移,提升重载工况下的结构可靠性。设计这类止动块的时候,首先要明确安装边界的限制,底部的两个定位凸台是和安装基座的卡槽配合的,安装时凸台卡入基座的T型槽或者矩形导向槽内,既能承担部分剪切载荷,避免所有冲击力都作用在固定螺栓上,也能在调节过程中起到导向作用,防止调整时止动块出现偏转,保证止挡面的垂直度始终符合定位要求。外形尺寸的匹配上,斜面的倾斜角度一般选取15度到20度之间,这个角度区间的斜楔结构具备自锁特性,
就算固定螺栓出现轻微松动,止动块受工件冲击力时也不会自行后退移位,不需要额外增加自锁结构就能保证定位精度。实际应用中,这类止动块常被用在小型装配线的工件托盘止挡工位、铣床工装的工件侧向定位、以及小型冲压设备的送料限位位置,相比气缸类的活动止挡,它没有气动元件的密封老化、气源压力波动等问题,结构简单可靠,维护成本极低,适合在节拍固定、冲击力不大的定位工位长期使用。设计建模过程中需要重点关注几个配合面的公差要求,止挡面也就是和工件接触的垂直面,平面度需要控制在0.02mm以内,保证和工件接触时不会出现点接触导致的应力集中,底部安装面和凸台的配合面垂直度要控制在0.01mm以内,避免安装后止挡面出现倾斜,导致工件定位偏差。
通槽的宽度要比配套的固定螺栓直径大0.5mm到1mm,预留足够的调节余量,同时槽的边缘要做倒角处理,避免螺栓拧紧时应力集中导致槽口开裂。侧面的横向通孔和止挡面的平行度也要做相应控制,保证加装顶丝时顶紧力的方向垂直于安装基座侧面,不会产生分力导致止动块移位。从材料选型的角度,这类止动块如果用在普通轻载工位,可以选用45号钢做调质处理,硬度达到HB220-250就能满足日常使用的耐磨要求,如果是用在冲压工位这类冲击载荷较大的场景,可以选用40Cr材料做淬火处理,表面硬度达到HRC40-45,提升接触面的抗冲击和耐磨性能,延长零件的使用寿命。另外在安装布局的时候,要注意止动块的调节行程范围,一般预留3mm到8mm的调节量就可以覆盖同系列工件的尺寸公差,不需要做过长的通槽,避免降低主体的结构强度,安装时螺栓的预紧力要控制在合理范围,预紧力过大会导致通槽位置出现变形,后续调节困难,预紧力过小则会受冲击后移位,一般M6的固定螺栓预紧扭矩控制在8-10N·m,M8的螺栓控制在18-22N·m即可满足大部分工况的锁止要求。
