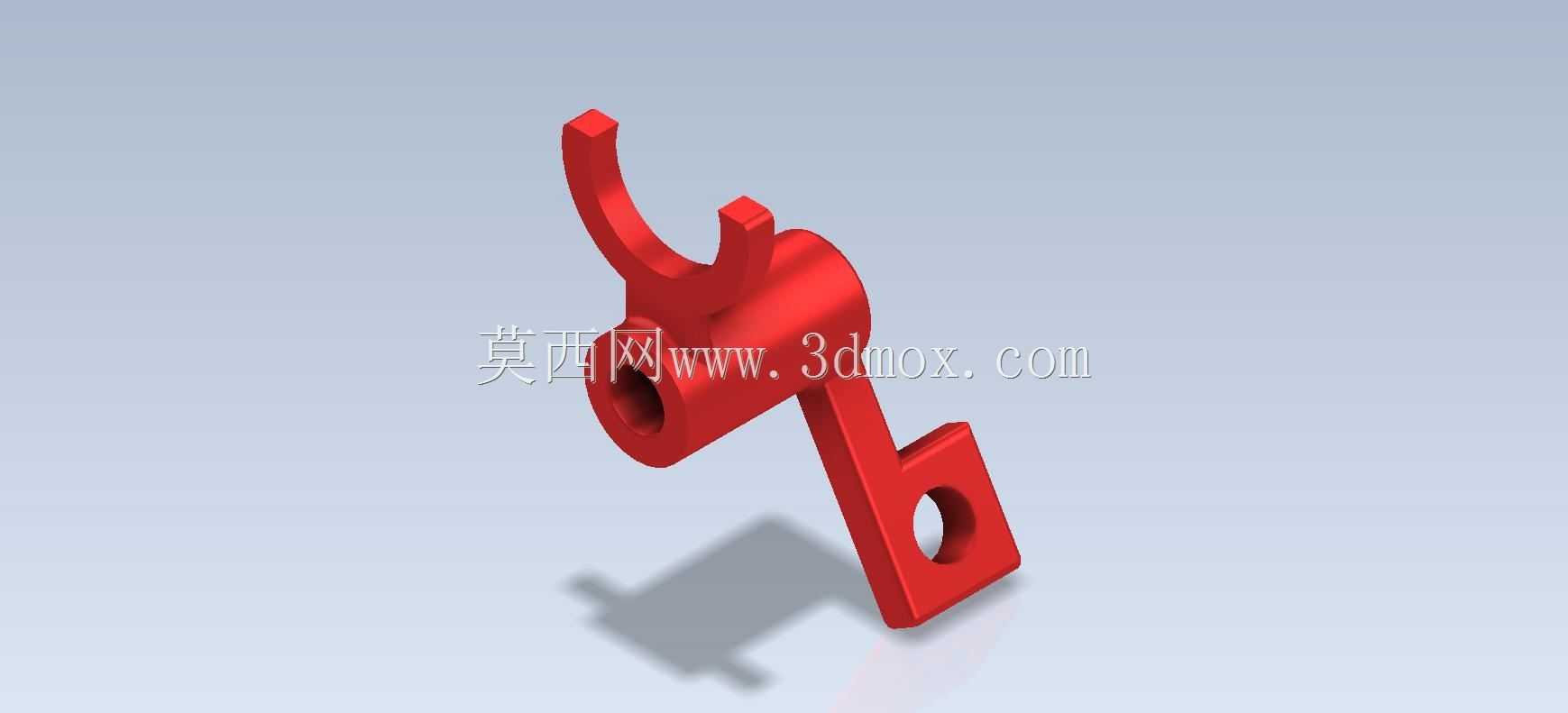

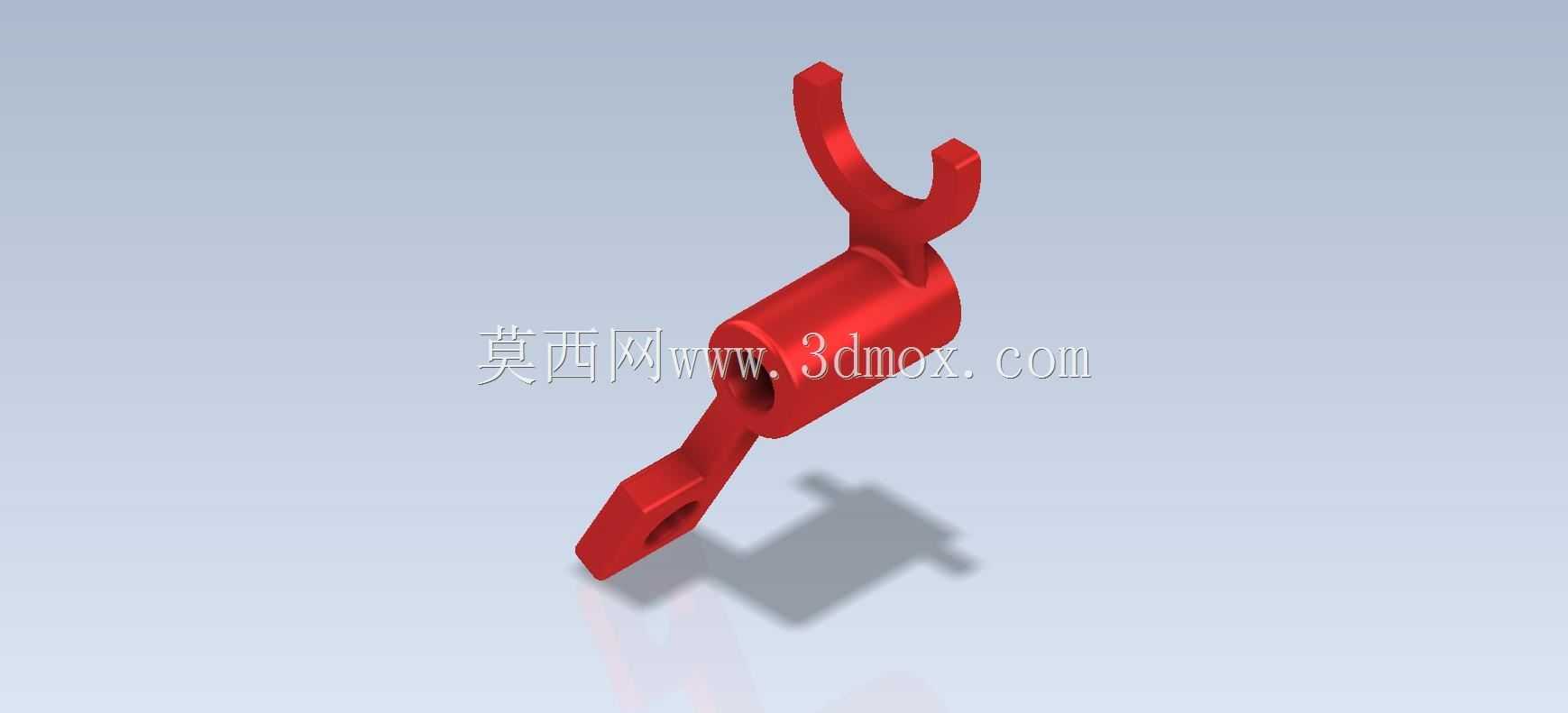

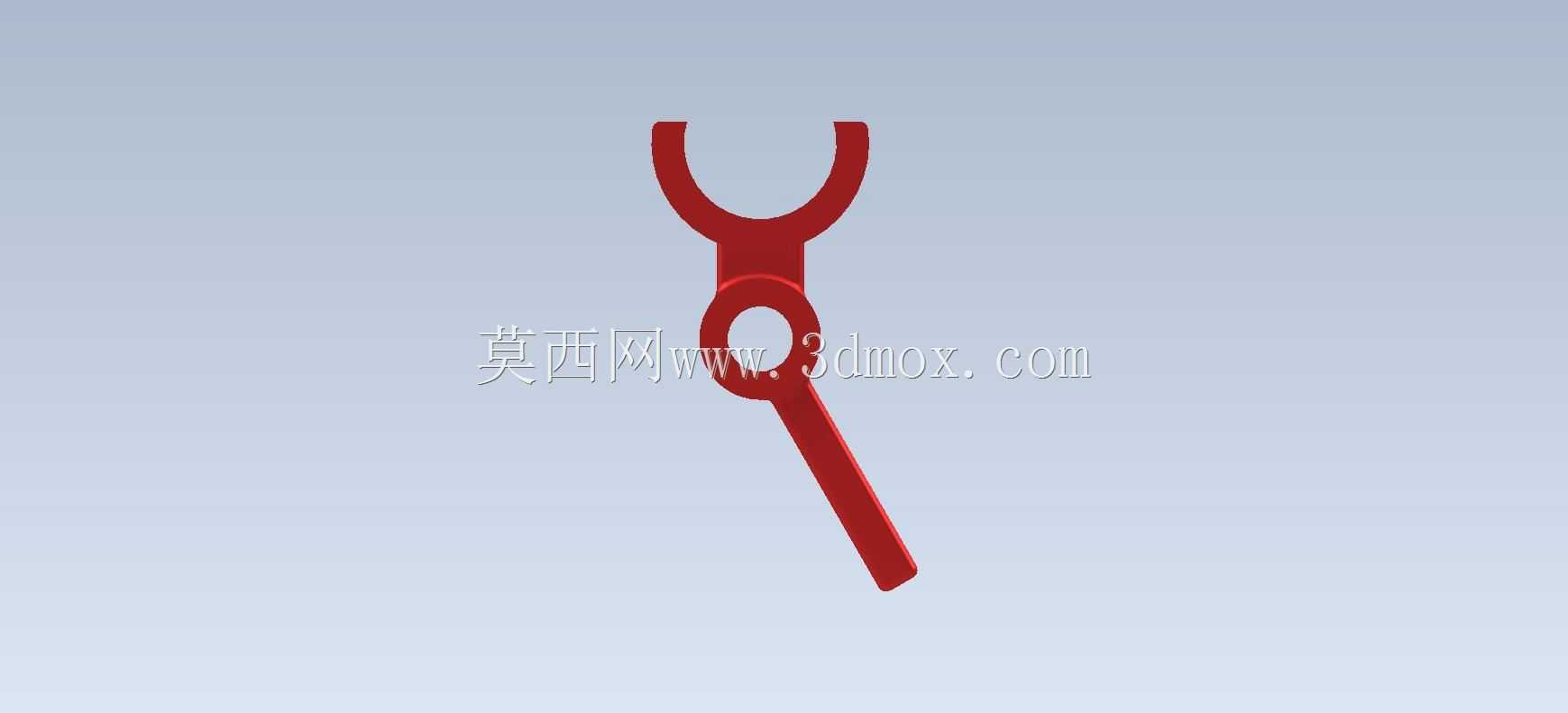

滑动叉这类零件在传动换向机构中应用十分广泛,常见于各类需要实现往复滑动与动力传递衔接的设备工位,比如小型内燃机的配气换向组件、轻工输送线的拨叉换向单元、手动工装夹具的锁止滑动结构中,都能看到这类结构的变体。从实际功能来看,这个零件需要同时承担铰接支撑、滑动导向、动力拨动三个核心作用,主体的筒状结构是用来穿装铰接销轴的,内孔的加工精度直接决定了铰接转动的顺畅度,设计时需要预留合适的配合公差,既要保证转动无卡滞,也要避免间隙过大导致传动旷量。上部的叉形钩头是用来卡接被驱动部件的,工作时钩头嵌入对应部件的卡槽内,随着主体绕销轴转动,就能带动被驱动件完成指定行程的位移,钩头的圆弧过渡设计是为了减少接触应力集中,避免长期交变载荷下出现根部断裂的问题。下部带孔的片状延伸臂是滑动导向的核心部分,这个臂部会嵌入设备的导向槽内,限制零件除了绕销轴转动之外的多余自由度,臂上的通孔可以用来安装限位销或者连接复位弹簧,实现动作后的自动回位。
设计这类零件的时候,首先要明确安装边界的尺寸约束:主体筒的外径要匹配安装座的铰接座开孔尺寸,内孔直径要对应所选销轴的直径,通常铰接配合选用H8/f7的间隙配合公差,保证转动灵活。下部导向臂的厚度要和导向槽的宽度匹配,单边预留0.1-0.2mm的滑动间隙,避免滑动时出现卡涩,臂部的长度要满足整个动作行程的导向需求,保证在整个转动角度范围内,导向臂始终有足够长度嵌在导向槽内,不会出现脱槽的风险。叉形钩头的开口尺寸要略大于被卡接部件的卡接轴直径,开口处做倒角处理,方便装配时快速对位,钩头的弯曲弧度要和被驱动件的运动轨迹匹配,保证动作过程中接触点始终保持在钩头工作面内,不会出现滑脱。
从结构强度角度考虑,筒身和叉形钩头、导向臂的连接位置都做了圆角过渡,避免直角连接处的应力集中,这类零件通常采用45号钢或者压铸铝合金加工,根据使用场景的载荷大小选择材质,载荷较大的工况下选用钢材并做调质处理,轻载手动工况下可以选用铝合金降低整体重量。零件的外形没有多余的冗余结构,所有结构都是为了实现功能服务,筒身的轴向长度要和安装座的宽度匹配,两端可以加装挡圈限制轴向窜动,保证零件工作时的位置稳定性。导向臂上的通孔位置要根据复位弹簧的安装力臂计算确定,保证弹簧回位力矩足够带动零件复位,同时不会因为力臂过小导致弹簧负载过大。

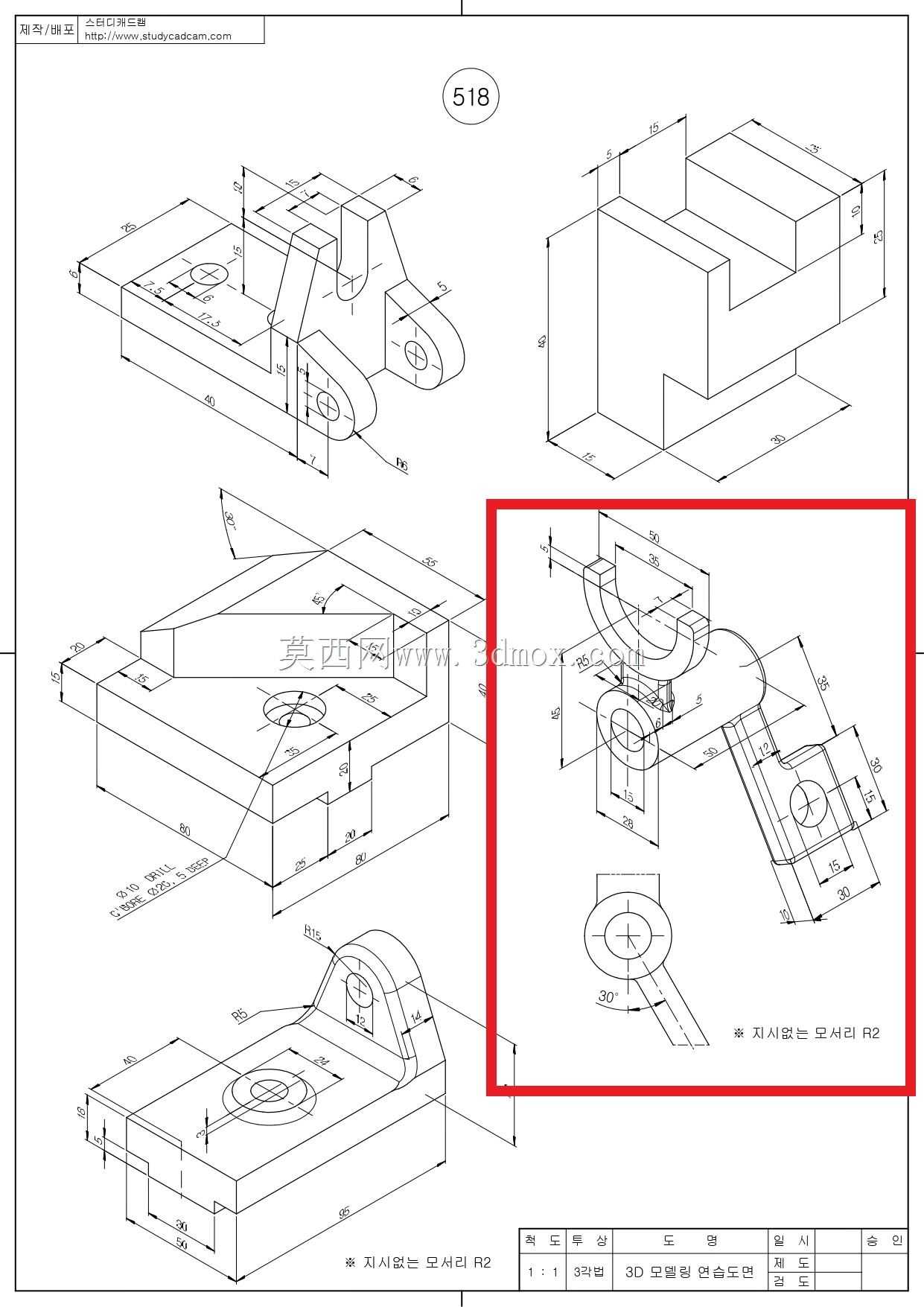

在建模练习过程中,这类零件可以很好地锻炼基础特征的运用能力,比如拉伸、旋转、切除、圆角这些基础命令的组合使用,同时也能帮助初学者理解机械零件的功能与结构的对应关系,每一个结构特征的存在都有其对应的功能需求,没有多余的设计。实际生产中,这类零件的加工工艺通常是先下料得到棒料或者型材坯料,然后通过车削加工筒身的内孔和外圆,再通过铣削加工叉形钩头和导向臂的外形,最后钻孔、去毛刺、做表面处理,加工过程中需要重点保证筒身内孔和导向臂平面的位置度公差,避免因为位置偏差导致装配后动作卡滞。在设备装配调试时,需要先检查滑动叉的转动灵活性,确认钩头和被驱动件的卡接到位,导向臂在导向槽内滑动无卡滞,再调整复位弹簧的预紧力,保证整个机构动作顺畅,无异常异响和旷量。
