带沉孔阶梯式定位安装凸块结构件

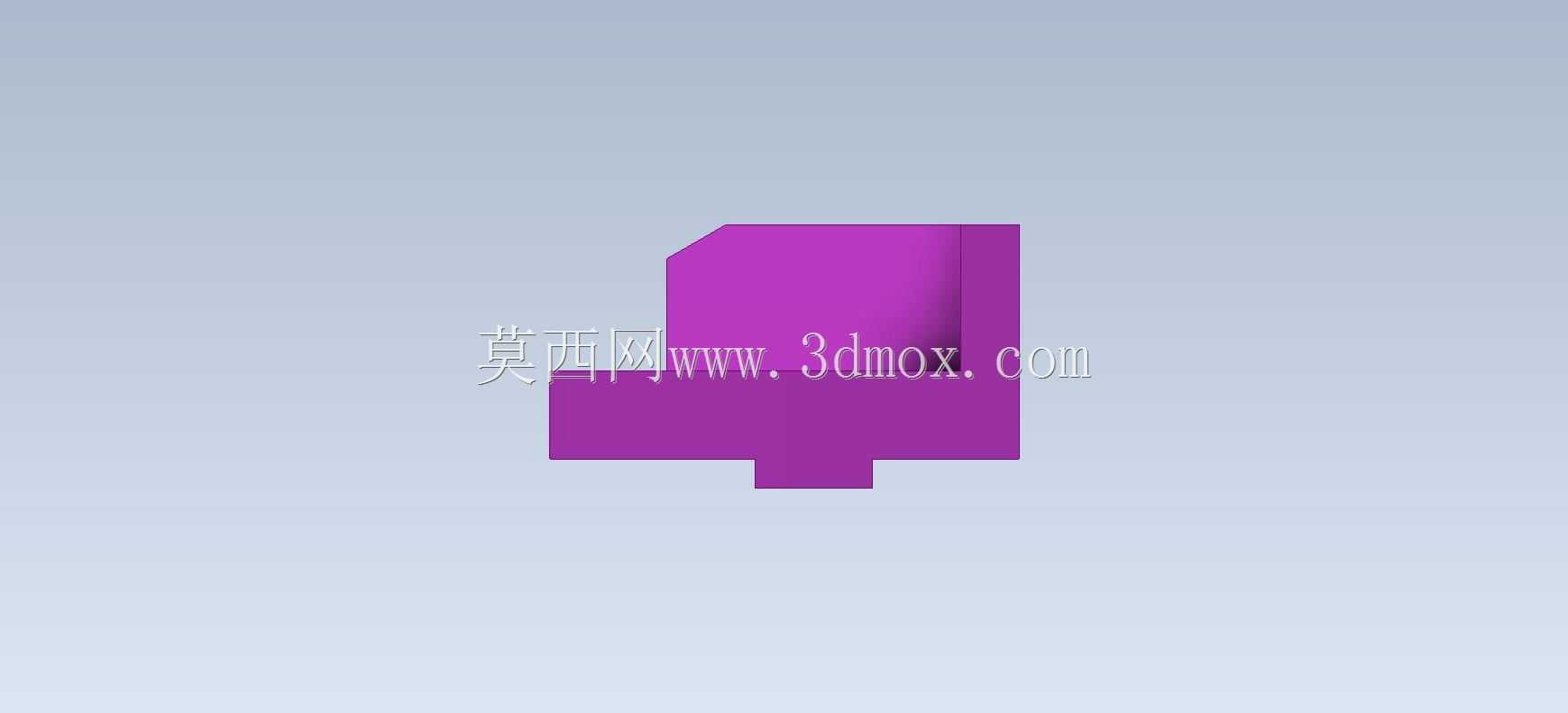

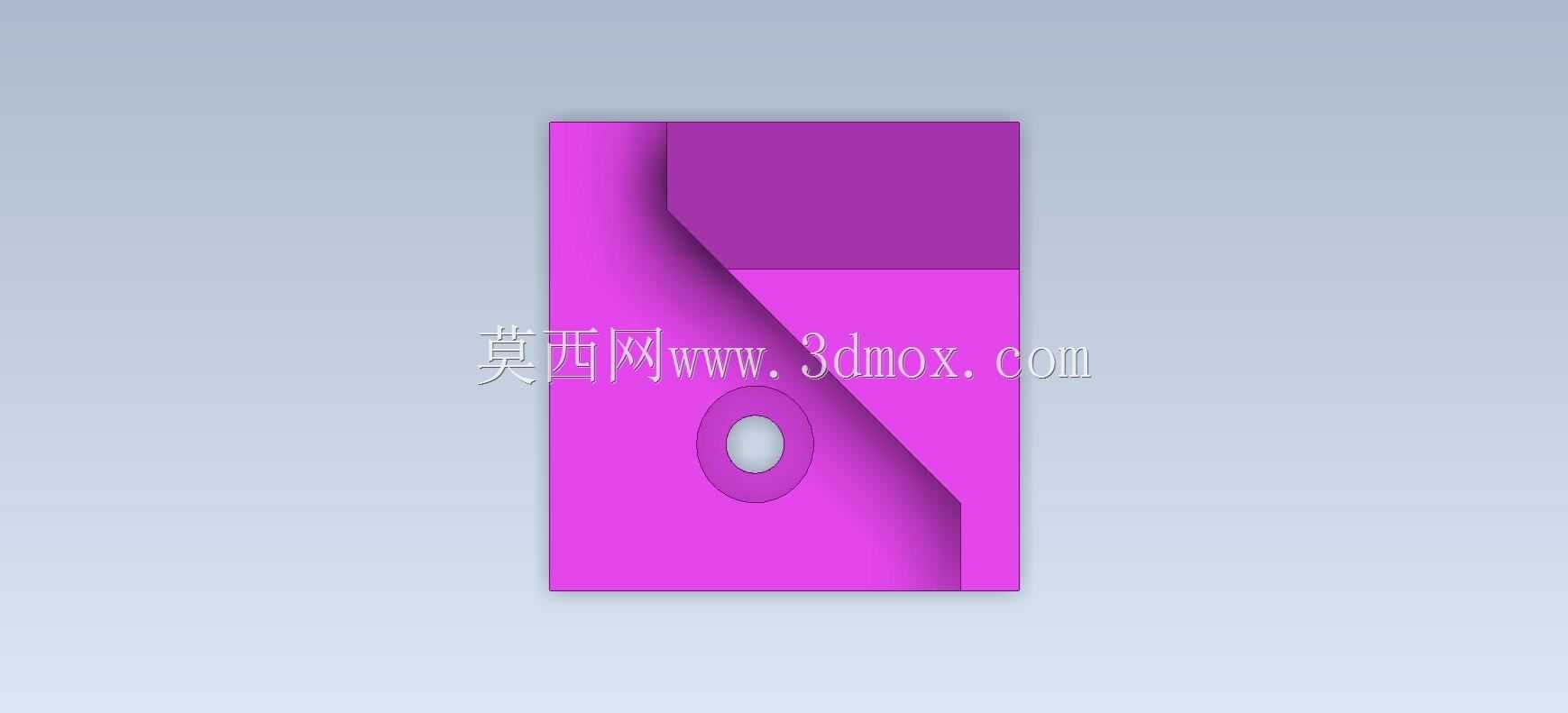

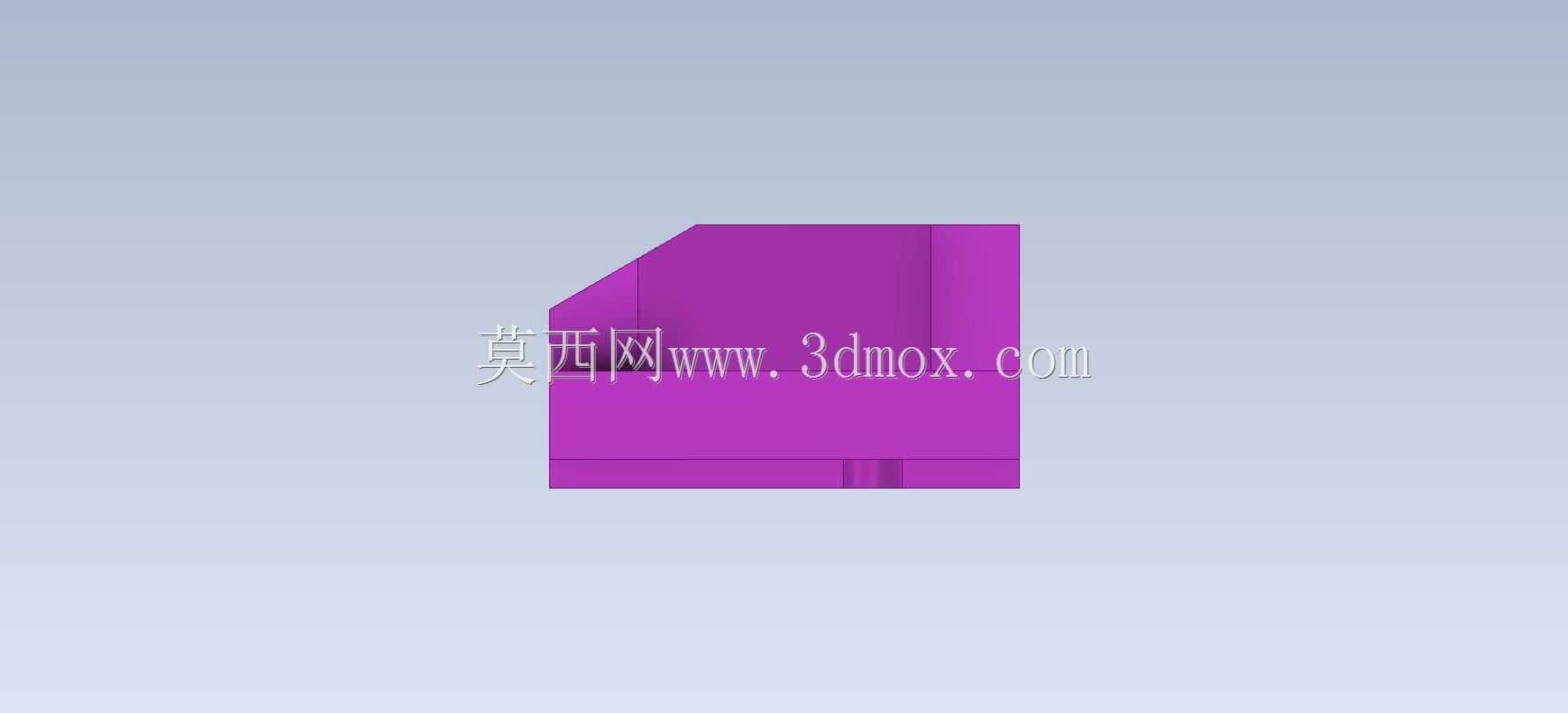

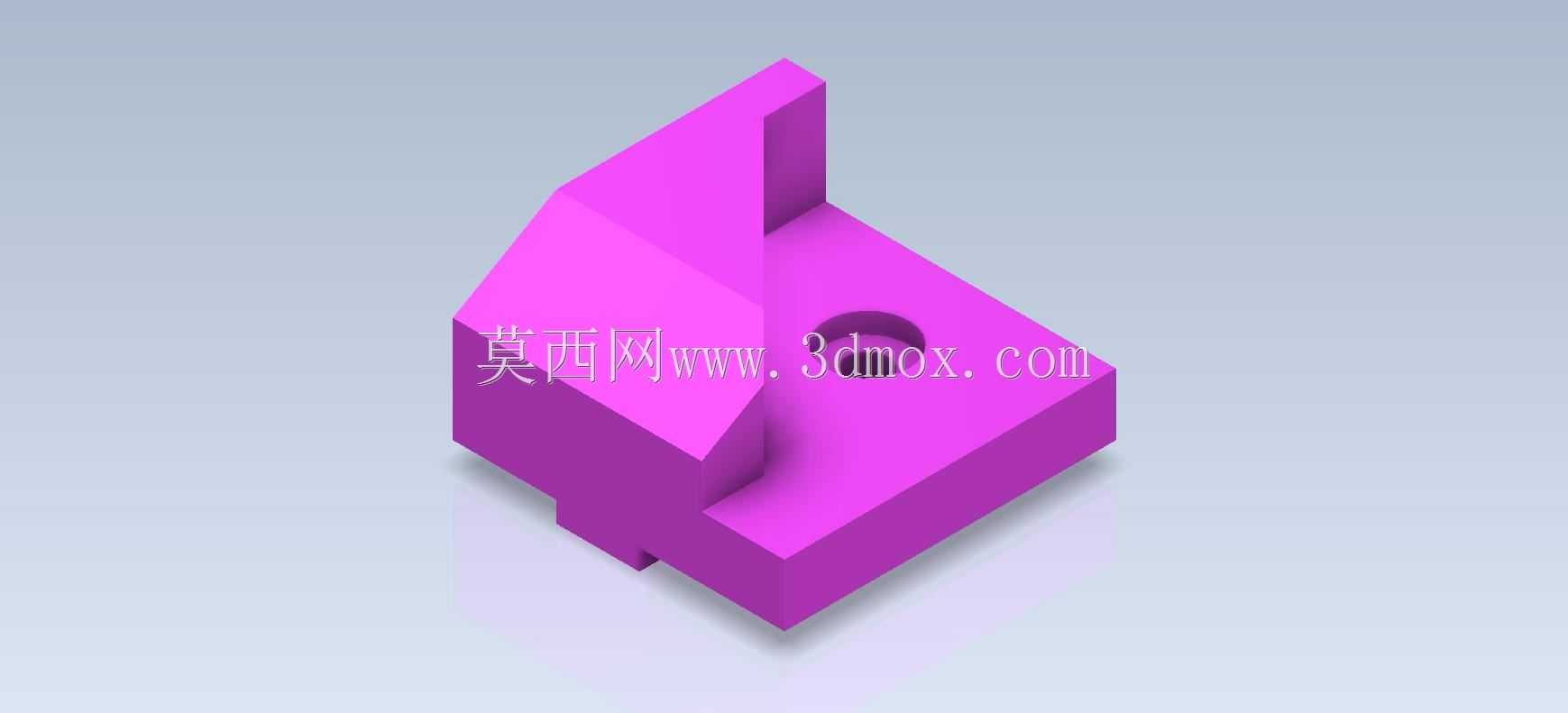

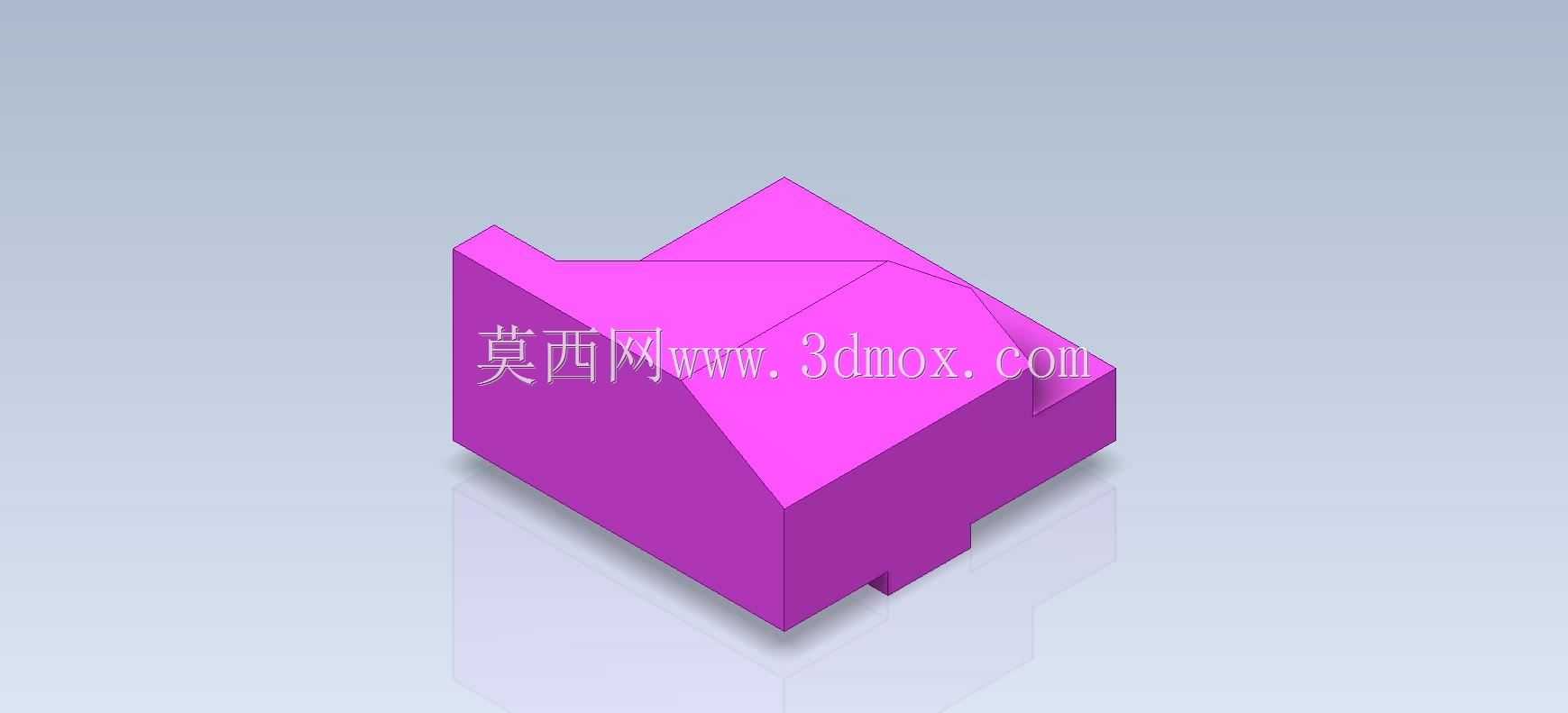

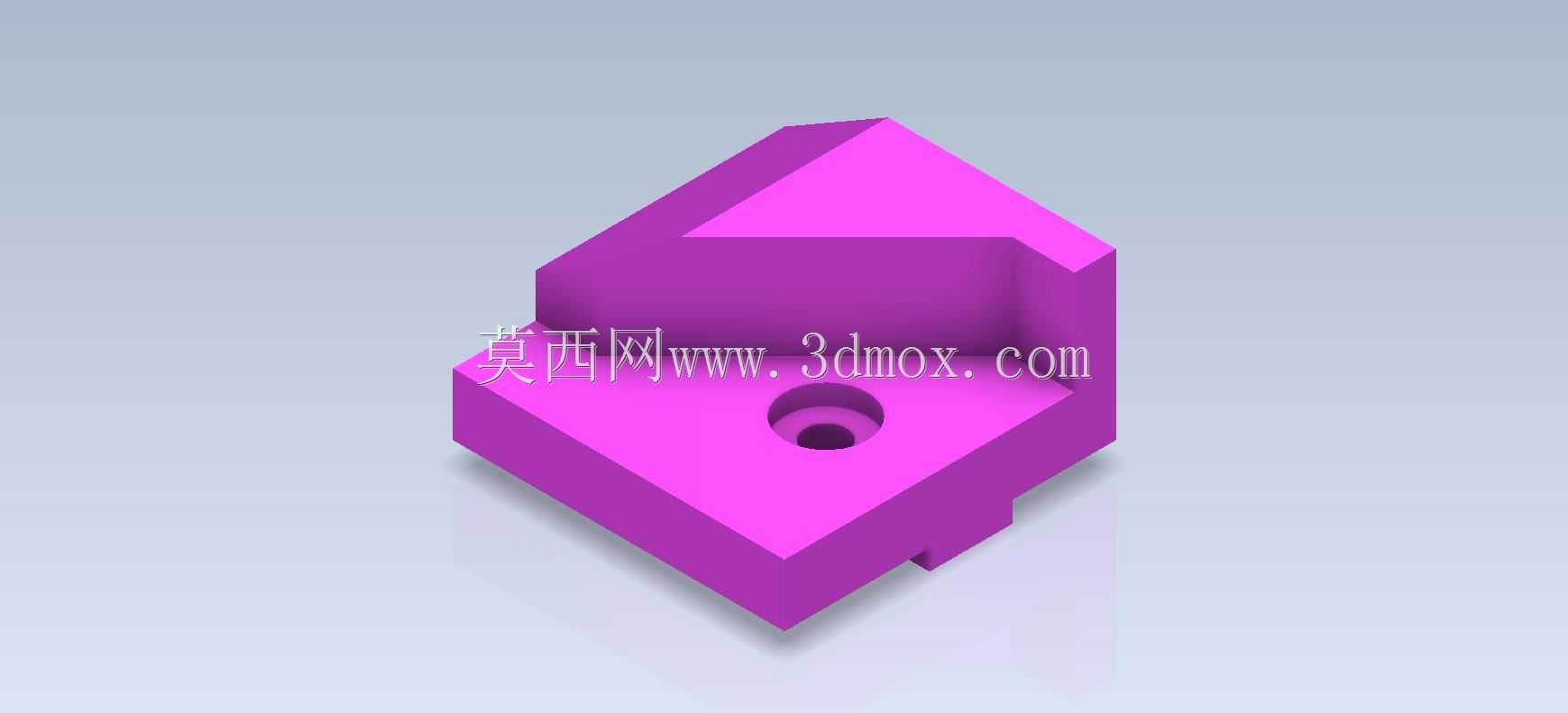

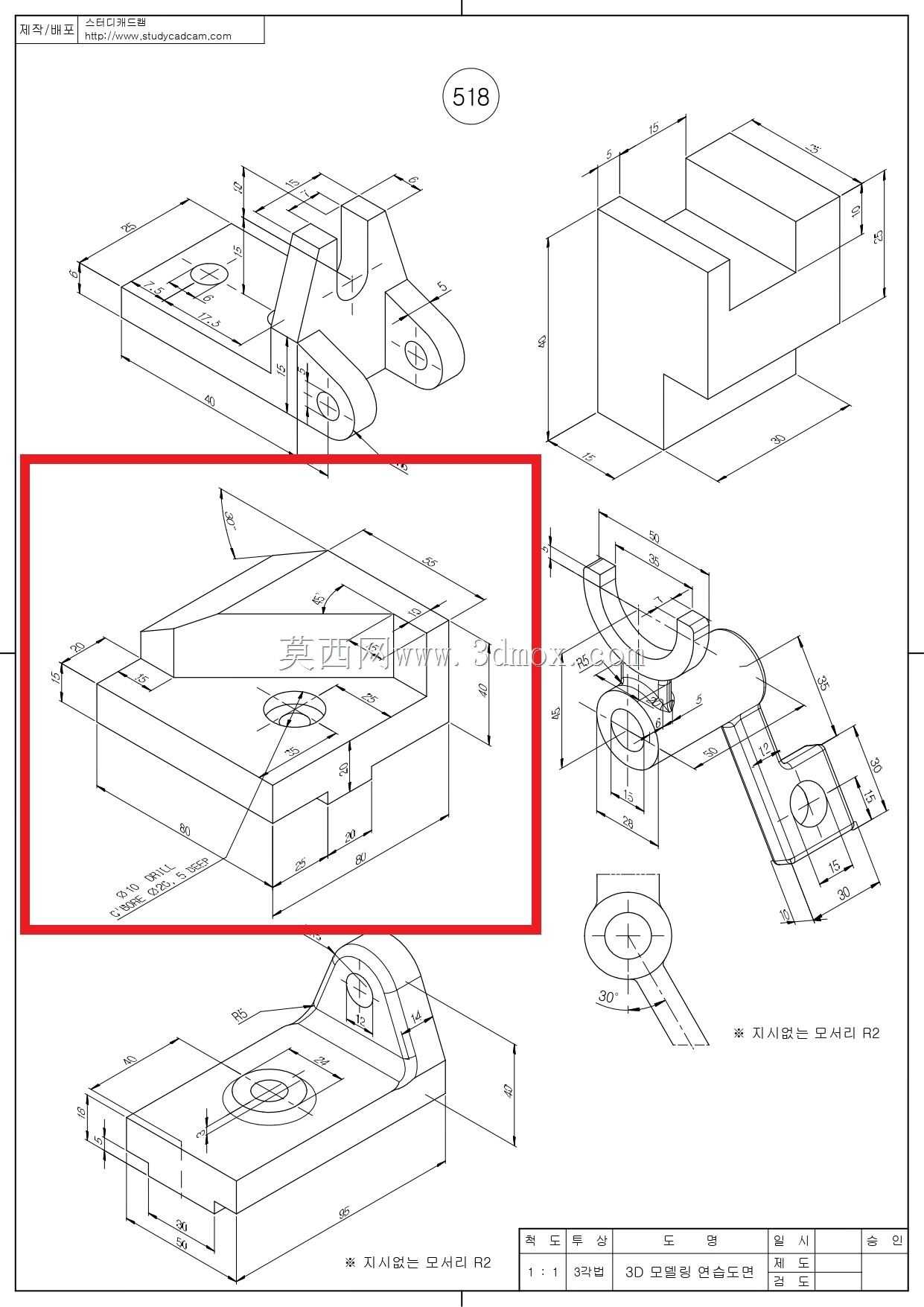

　　保证螺钉安装后头部不高出零件上表面，避免对上方放置的零件造成干涉，下部小直径段为螺钉过孔，孔径略大于常用的M4或者M5连接螺钉外径，既可以保证螺钉顺利穿过，也能预留少量的安装调整余量，抵消安装基面的少量孔位加工误差。零件下层基座的其中一个侧边设置有小型定位凸舌，这个凸舌的作用是与安装基面上的对应卡槽配合，在螺钉锁紧前完成零件的预定位，不需要操作人员手扶即可保持零件的位置准确，降低单人装配时的操作难度，同时凸舌与卡槽的配合也能承受一定的横向剪切力，分担连接螺钉受到的横向载荷，避免螺钉长期受剪切力出现断裂失效。从设计思路层面，这类零件的建模逻辑完全遵循机械加工的工艺顺序，首先绘制下层基座的矩形轮廓，拉伸生成基础块体，这类带沉孔的阶梯式凸块结构件，在轻工自动化生产线的工位定位场景中应用十分普遍，常见于皮带线侧边的载具止挡、小型装配工装的定位基座，也可作为非标设备里的小型承载垫块使用，承担零件定位、轻度承载以及相邻组件的连接限位作用。从结构功能来看，主体采用双层阶梯式的块体设计，下层基座尺寸大于上层凸台，一方面能够增大与安装基面的接触面积，降低单位面积的压应力，避免长期受压后安装基面出现压痕变形，另一方面上层凸台可直接嵌入待定位零件的对应凹槽内，实现XY方向的快速限位，不需要额外加装定位销就能完成初步对位，能大幅缩短装配调试的对位时间。基座中心设置的沉孔为同轴阶梯孔结构，上部大直径段用于容纳内六角圆柱头螺钉的头部，

　　之后在上层对应位置绘制凸台的多边形轮廓，这里的凸台采用斜切角设计而非直角，一方面是为了避免直角处的应力集中，在零件受到冲击载荷时不会在转角处出现开裂，另一方面斜切角也能起到导向作用，待定位零件下落时即使存在少量位置偏差，也能顺着斜面滑入正确的定位位置，降低对位的精度要求。沉孔特征采用同轴孔拉伸切除的方式生成，建模时需要严格保证沉孔的深度与螺钉头部的长度匹配，避免出现螺钉头部突出或者沉孔过深导致螺钉锁紧行程不足的问题，同时沉孔的底部需要设置退刀结构，对应机加工时的锪孔工艺，保证锪钻加工后孔底平面平整，螺钉头部安装后能与孔底完全贴合，不会出现倾斜导致的锁紧力不均。侧边的定位凸舌采用与基座一体拉伸的结构，不需要后续拼接装配，

　　保证整体的结构强度，凸舌的边角处都设置了小半径的圆角，避免装配时划伤操作人员，也能减少应力集中。关于外形尺寸与安装边界，这类小型定位块的下层基座边长通常在40mm到60mm之间，整体高度不超过30mm，上层凸台的高度一般为整体高度的二分之一左右，既保证足够的定位嵌入深度，也不会因为凸台过高导致整体结构笨重。中心沉孔的大直径段通常为8mm到10mm，适配M4或M5内六角螺钉的头部尺寸，深度控制在5mm到6mm，刚好容纳标准螺钉的头部长度，下部过孔直径为4.5mm或5.5mm，与对应螺钉的杆部间隙控制在0.5mm以内，既保证安装便利性，也不会因为间隙过大导致定位精度下降。侧边的定位凸舌突出基座侧面的长度通常为3mm到5mm，

　　宽度与凸舌所在侧边的宽度比例控制在1:3左右，既保证足够的抗剪切强度，也不会因为凸舌过大导致安装基面的卡槽加工量增加。安装时需要注意，零件的安装基面需要保证平面度在0.05mm以内，避免安装后零件出现倾斜，导致定位精度超差，连接螺钉的锁紧扭矩需要控制在对应规格螺钉的推荐扭矩范围内，避免扭矩过大导致零件的沉孔周边出现压溃变形。这类结构件因为结构简单，加工难度低，通常采用6061铝合金或者POM工程塑料加工，铝合金材质的结构件适用于承载要求稍高、需要长期耐磨的场景，POM材质的结构件则适用于需要避免划伤待定位零件表面、有一定缓冲需求的装配场景，两种材质的结构都可以通过常规的铣削加工一次成型，不需要复杂的二次加工工序，加工成本低，互换性强，在各类非标自动化设备、小型工装夹具中都能看到同类结构的应用。建模过程中需要注意所有的拔模角度与加工工艺匹配，若采用铣削加工，侧壁的拔模角度可以设置为0度，若采用注塑成型批量生产，则需要根据材质设置1度到1.5度的拔模斜度，保证零件顺利脱模，同时所有的锐边都需要进行倒钝处理，避免加工和装配过程中出现毛刺伤人的情况。
