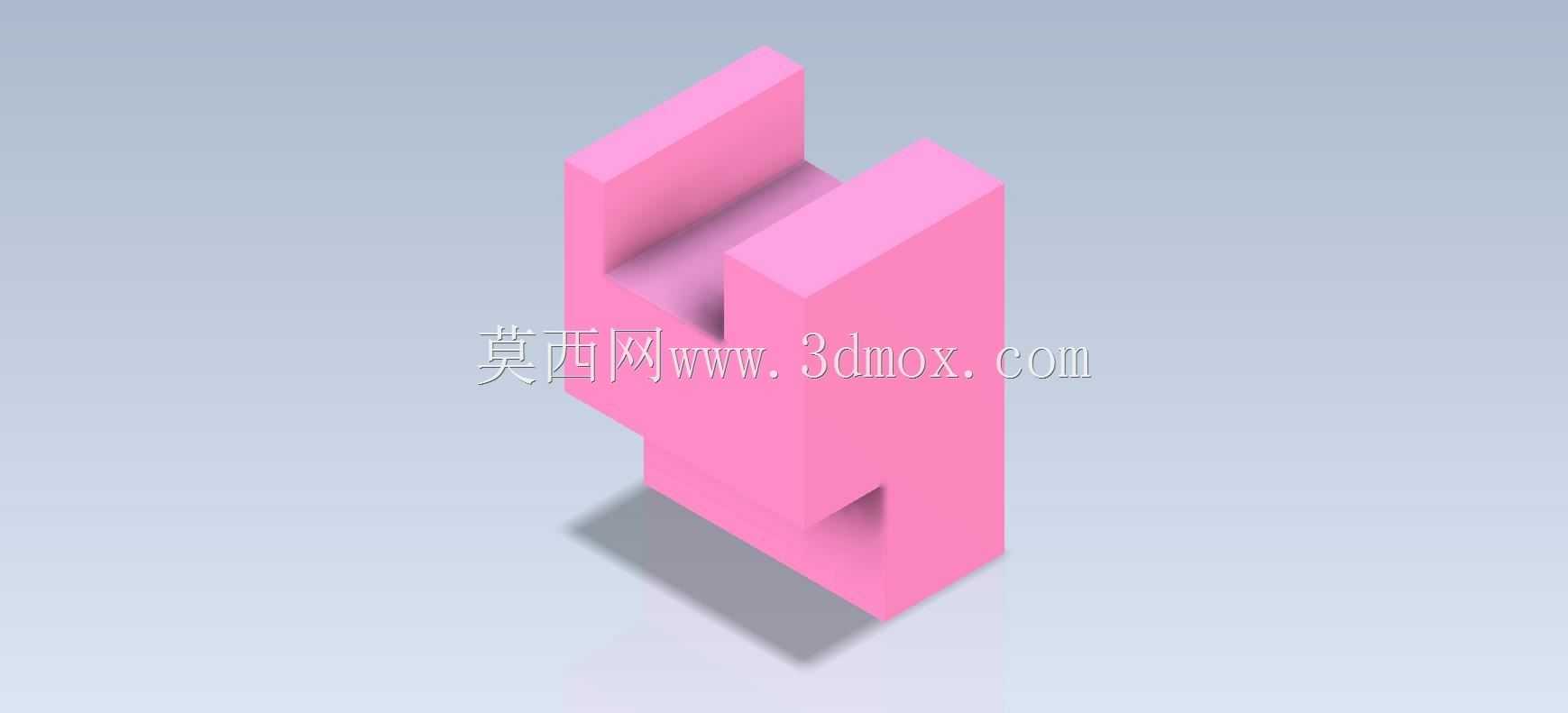

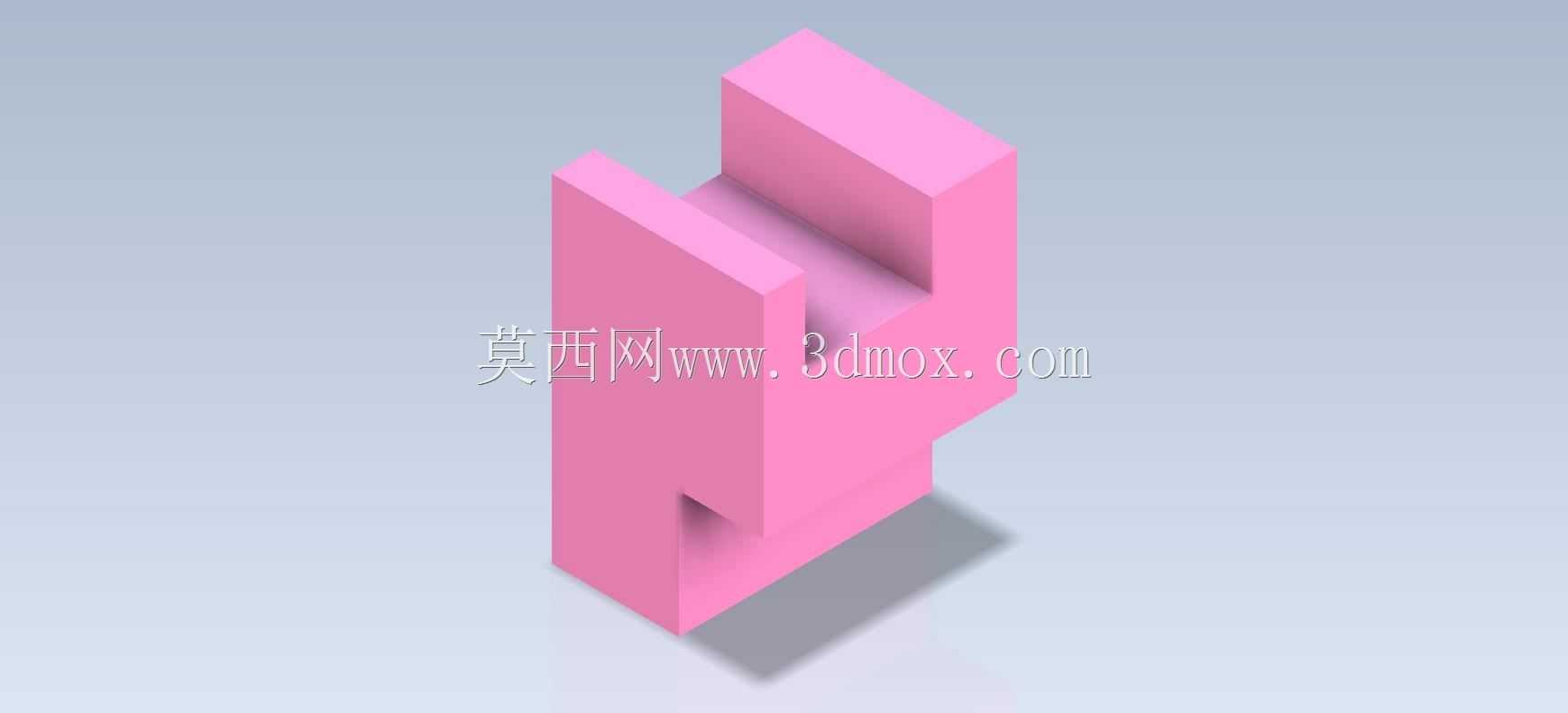

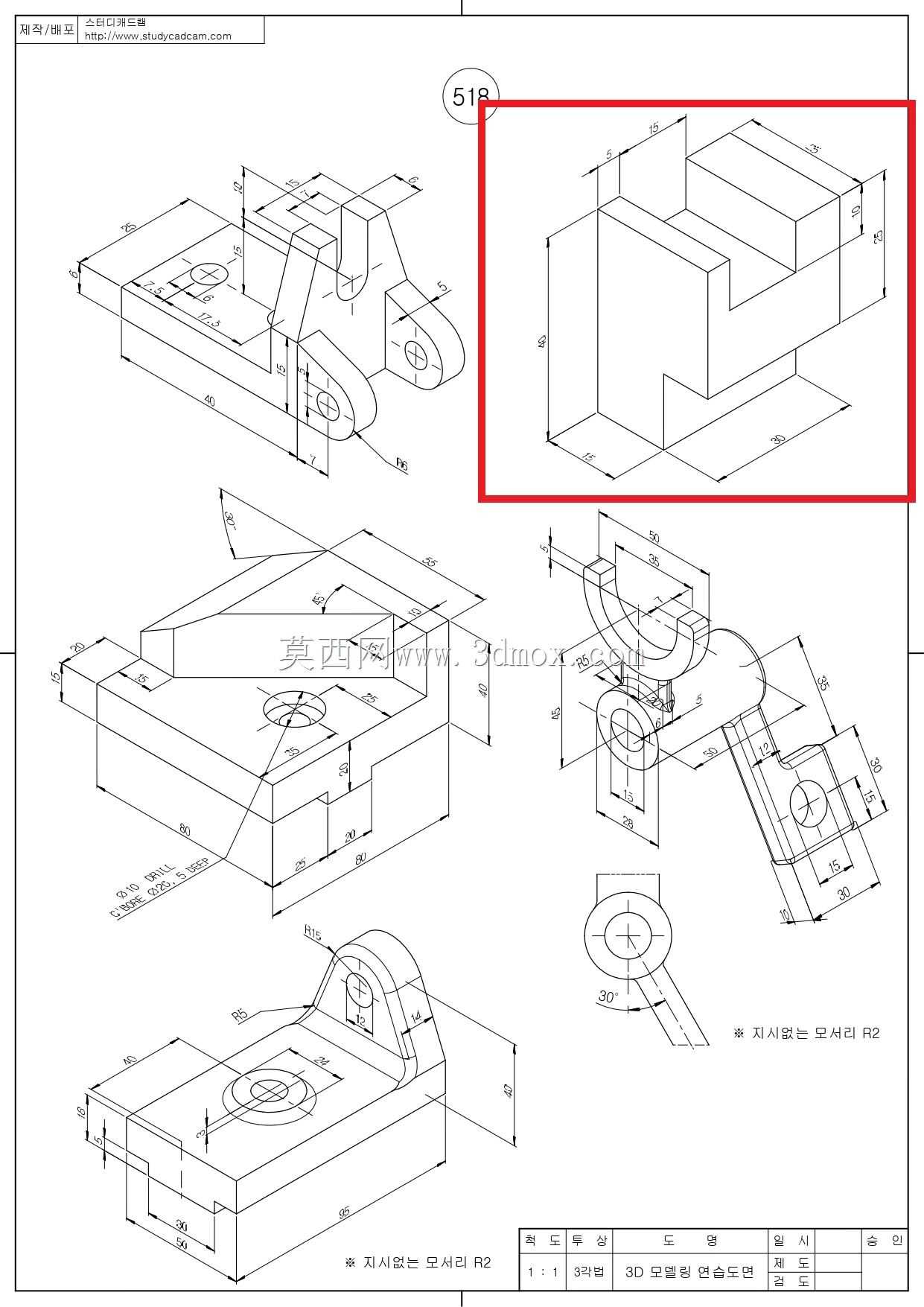

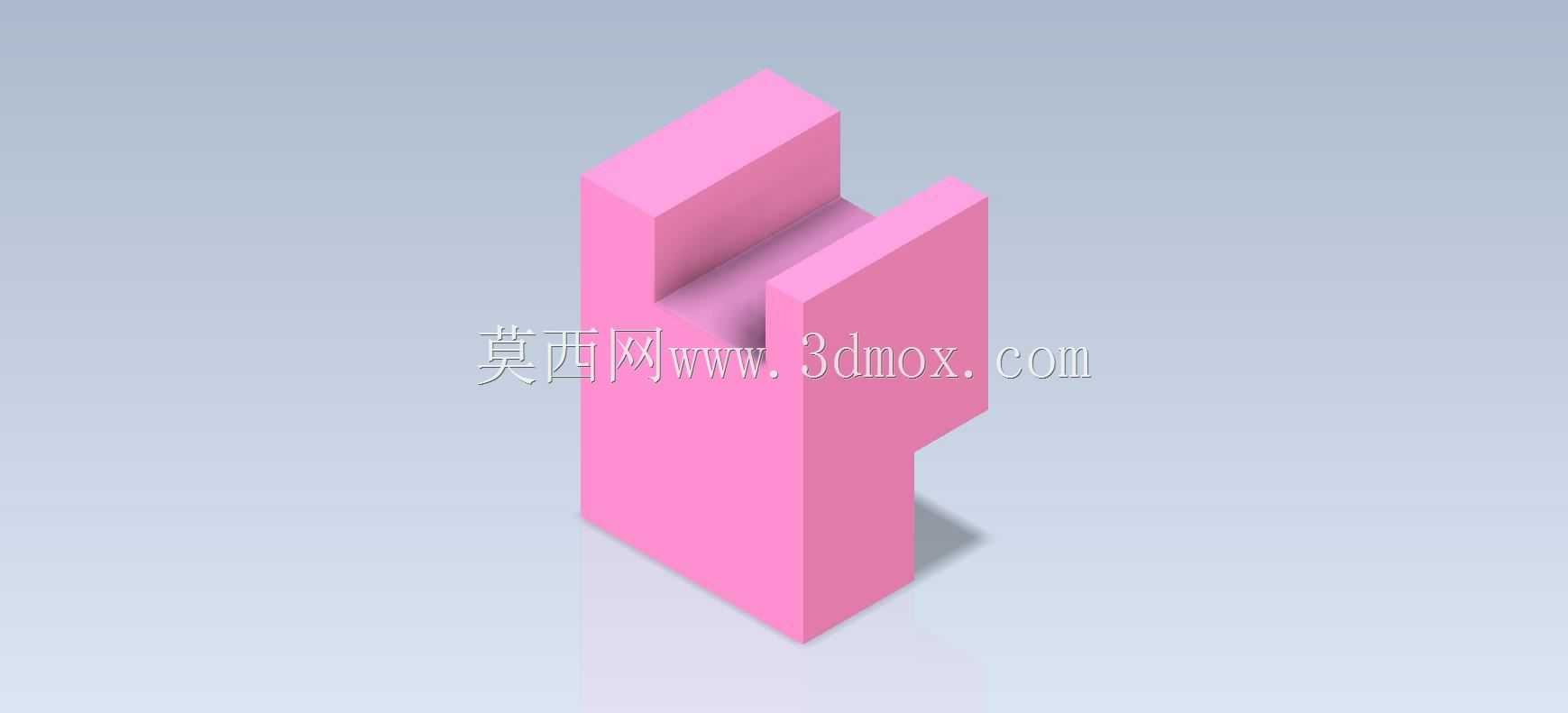

CAD基础练习用凹凸插接块结构

　　这类凹凸插接的块状结构，在机械装配实训、工装定位模块、简易快拆连接结构中十分常见，很多入门级结构设计练习都会从这类规整几何特征的建模入手，帮初学者建立拉伸、切除、特征对齐的基础建模逻辑。从实际应用场景来看，这类等截面插接结构常被用在小型工装的快速拼接工位，比如生产线旁的物料分隔挡块、简易夹具的定位靠块，不需要额外紧固件就能实现快速对位安装，拆装效率比螺栓连接高不少，适合需要频繁调整工位布局的轻型装配场景。

　　设计这类结构的时候，首先要考虑插接配合的公差预留，凸台和凹槽的配合面不能完全做等尺寸，否则实际加工后会因为材料形变、表面粗糙度影响出现插装卡滞，一般单侧预留0.1到0.2mm的间隙就能满足手动插拔的顺畅度，同时不会出现过大的配合旷量。整个块体的外形采用规整的直角棱柱结构，没有复杂曲面，所有特征都基于垂直正交的基准面生成，建模时只需要确定两个方向的拉伸深度，再通过一次切除特征就能做出中间的凹槽结构，对初学者熟悉基准面选择、特征布尔运算的逻辑非常友好。

　　从安装边界来看，这类块体的底部为完整平面，可以直接通过粘接、磁吸或者侧面顶丝固定在工作台面上，插接方向的凸台高度要和凹槽深度保持一致，保证插接后两个配合面完全贴合，不会出现凸起或者凹陷的错位。结构的棱边如果是实际生产用的工件，需要做0.5mm的倒角去除毛刺，避免安装时划伤操作人员，而作为建模练习案例的时候，可以先保留直角特征，熟练之后再添加倒角、圆角这类细节特征，循序渐进掌握建模顺序。

　　在实际设备用途上，这类结构除了作为基础建模练习素材，还可以拓展成模块化的工装搭建单元，多个同规格的插接块可以互相拼接，组合成不同形状的物料承托架、工件定位围栏，不需要复杂的加工工序，用普通的尼龙或者ABS材料3D打印就能快速制作，成本低且迭代速度快，非常适合小批量定制化的工位辅助工装使用。设计过程中要注意两个插接配合的侧壁平行度，建模时要保证凸台的两个侧面和凹槽的对应侧面完全平行，否则实际装配时会出现单边抵死的情况，无法顺利插装到位，这也是初学者在做这类特征时容易忽略的点，很多人会单独绘制两个凸台的草图，没有添加对称或者平行的几何约束，最后生成的特征出现细微的角度偏差，导致配合失效。

　　另外这类结构的受力方向也有明确的适用范围，仅适合承受垂直于插接方向的侧向压力，不能承受沿插接方向的大拉力，否则会直接脱开，如果需要提升连接可靠性，可以在插接配合面增加磁吸嵌件或者弹性卡扣，不过作为基础练习案例，保留最基础的凹凸插接形态就足够覆盖基础建模的核心知识点，能让练习者快速掌握基于正交基准的特征创建思路，理解配合尺寸预留对实际装配的影响，为后续更复杂的装配体建模打下基础。整个块体的壁厚设计也比较均匀，没有出现壁厚突变的情况，不管是采用切削加工还是3D打印制作，都不会因为应力集中出现开裂或者形变，结构工艺性较好，也符合入门级练习案例的设计初衷，让初学者在建模过程中就能同步接触到基础的结构工艺性知识，而不是只做脱离实际生产的纯几何绘图。
