钣金双孔安装固定支架结构设计

　　这款钣金支架在工业现场的应用场景覆盖十分广泛，小到小型自动化设备的管线固定、传感元件安装支座，大到轻型动力单元的辅助支撑、电控柜内元器件安装托架，都能见到这类结构的身影。它的核心用途是通过钣金折弯成型的一体式结构，为需要同轴定位的两个圆形部件提供稳定的安装基准，同时依托底部的安装脚实现与设备基体的可靠连接，避免安装部件在设备运行过程中出现移位、振动松脱的问题。

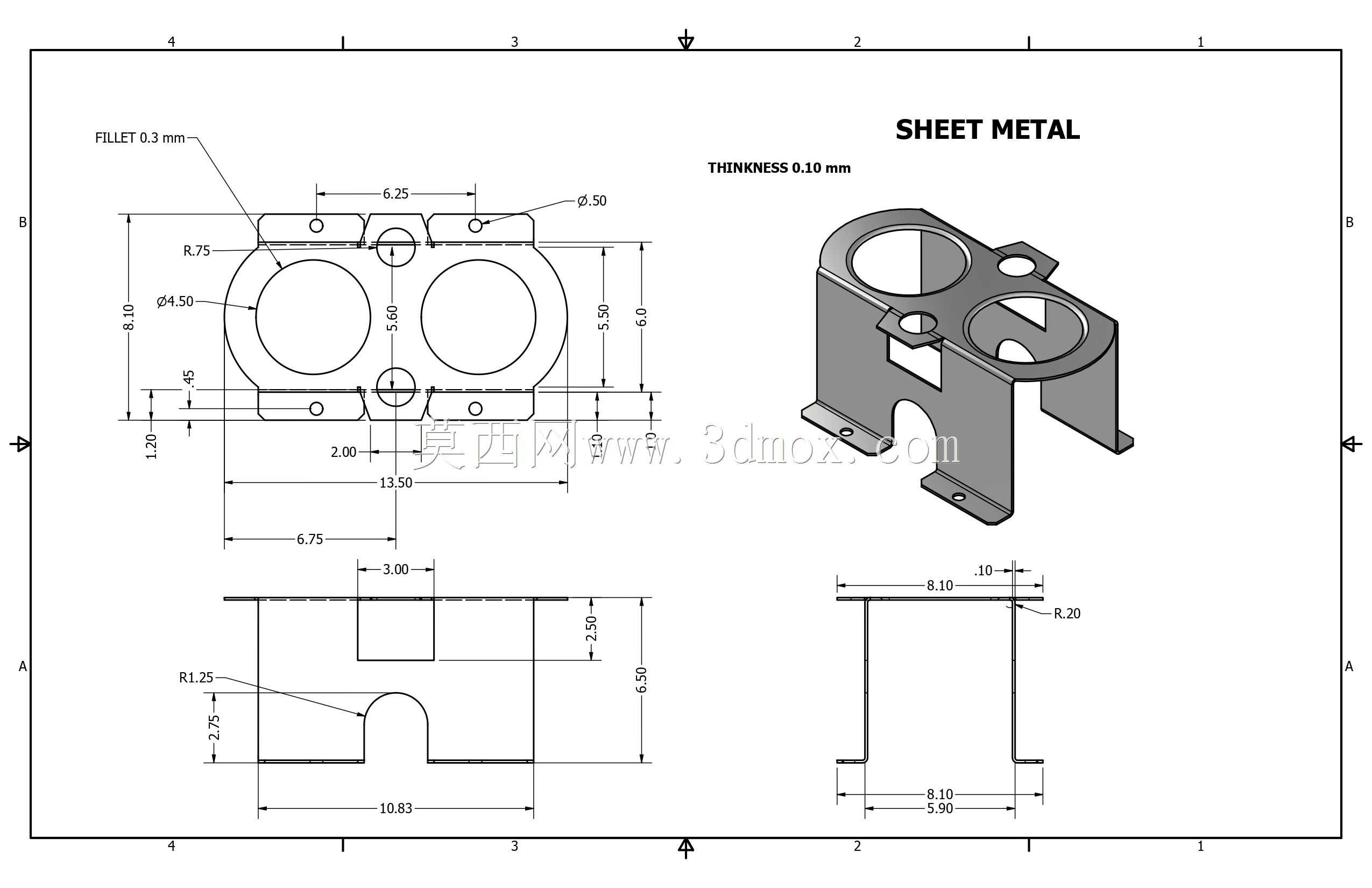

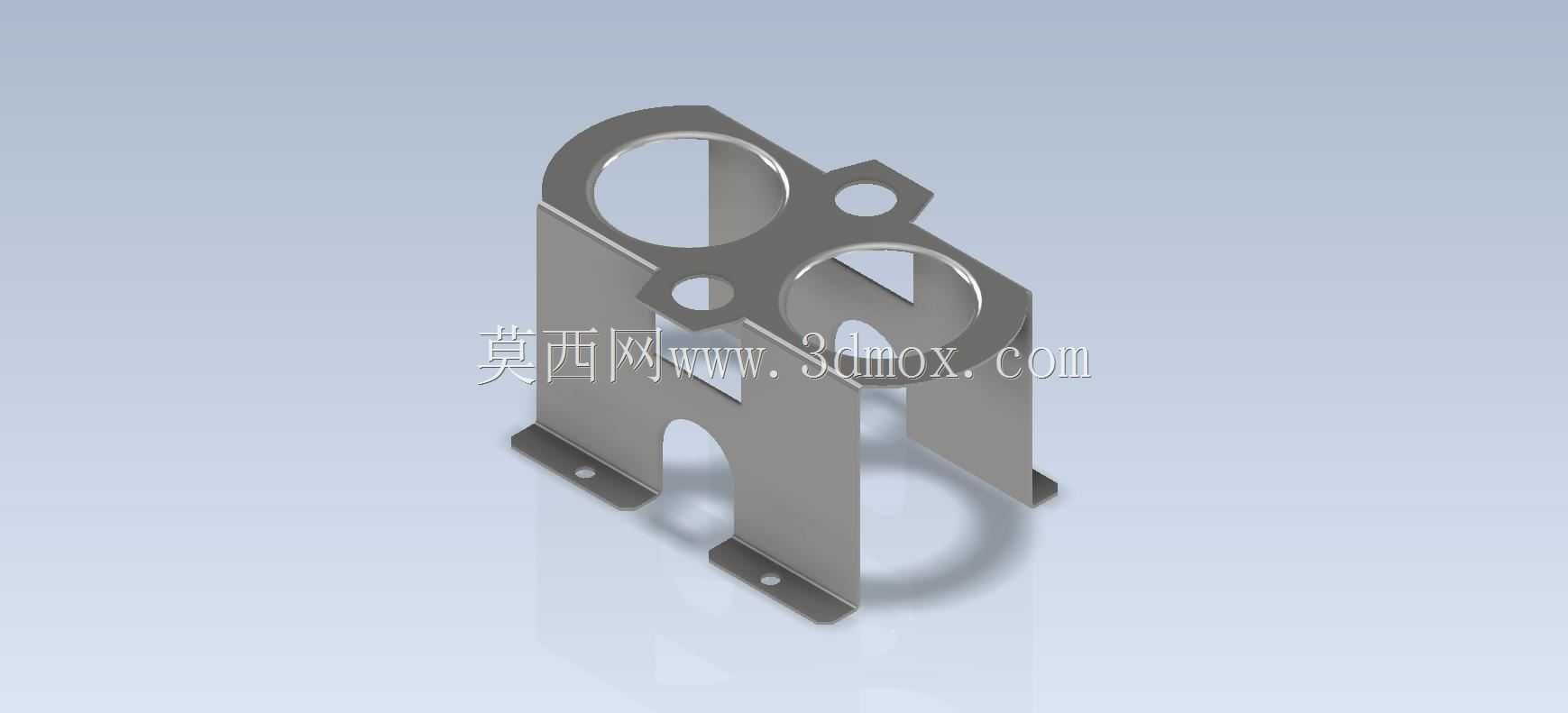

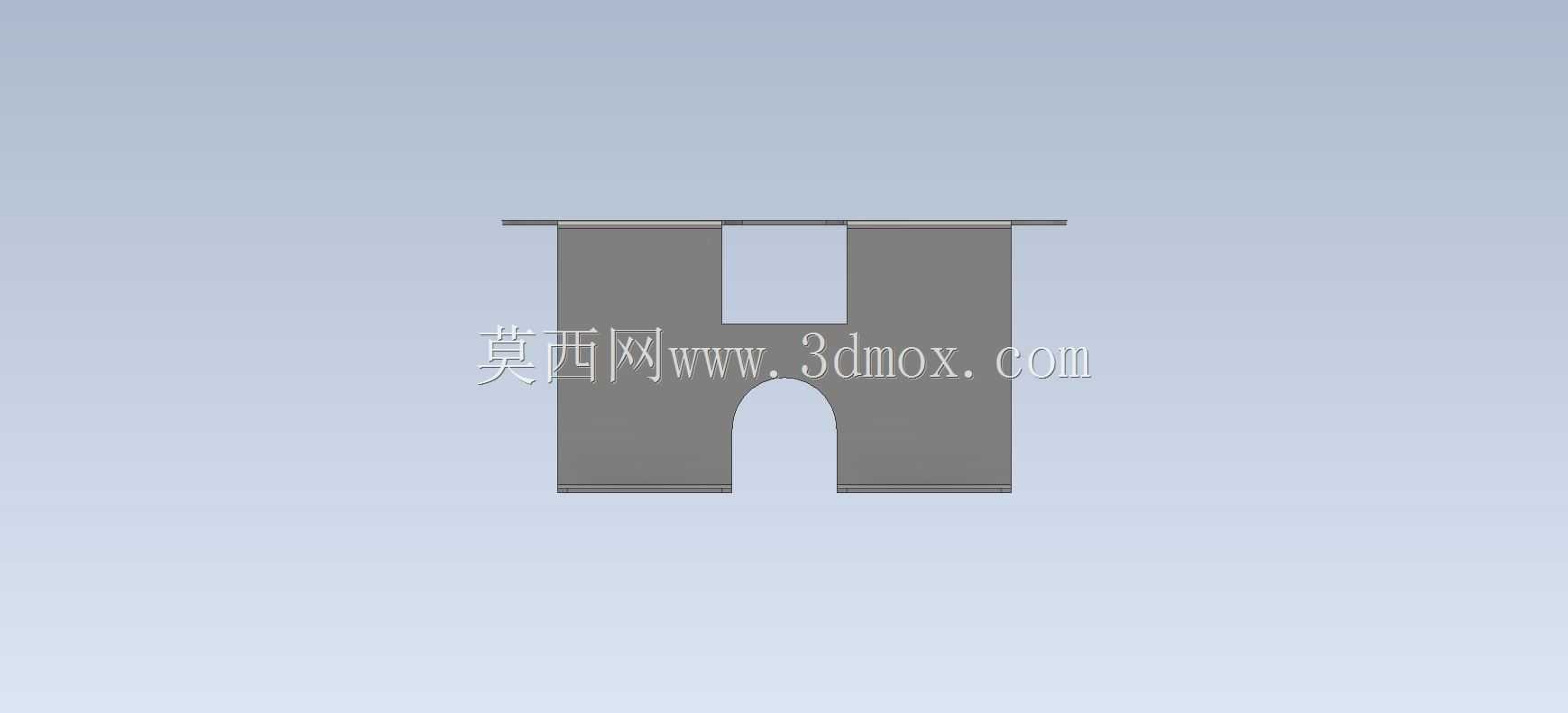

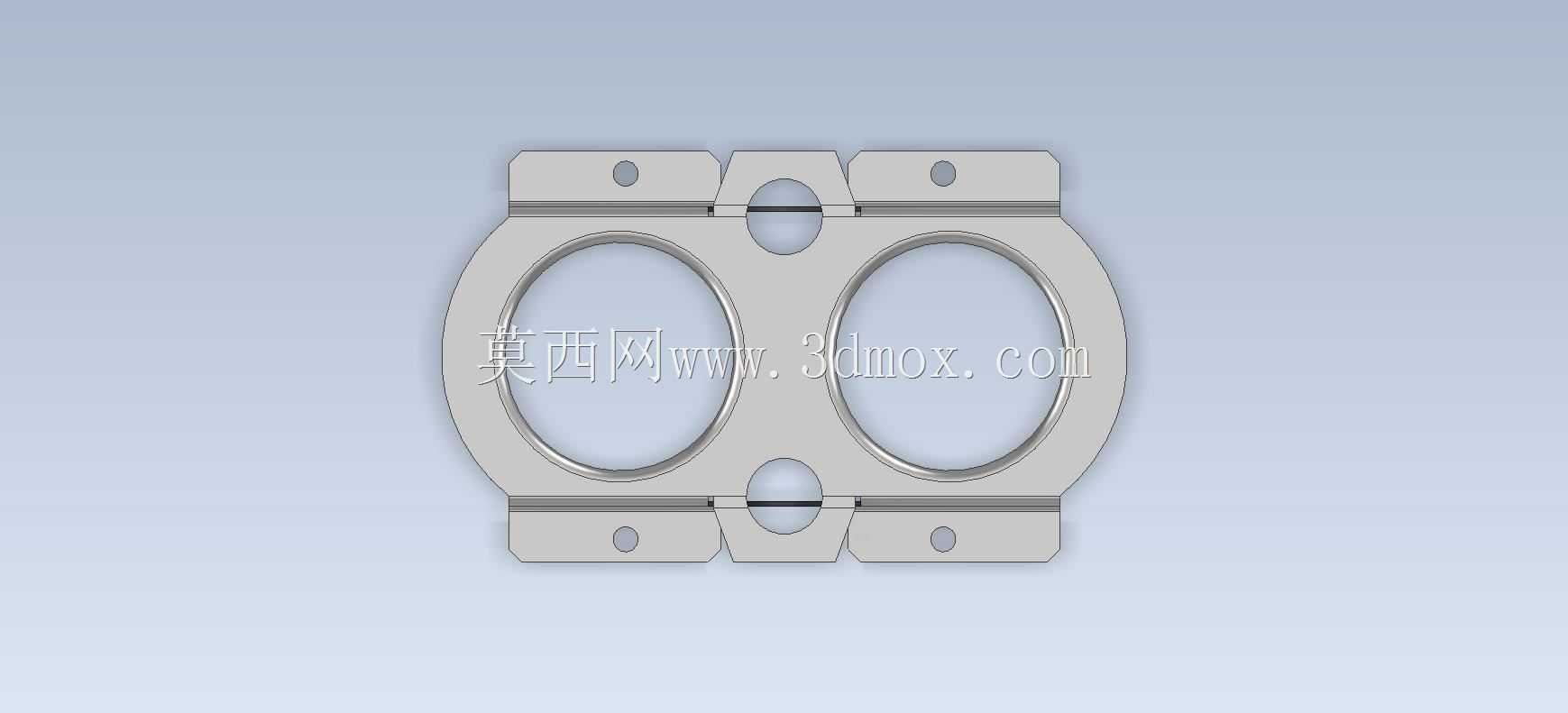

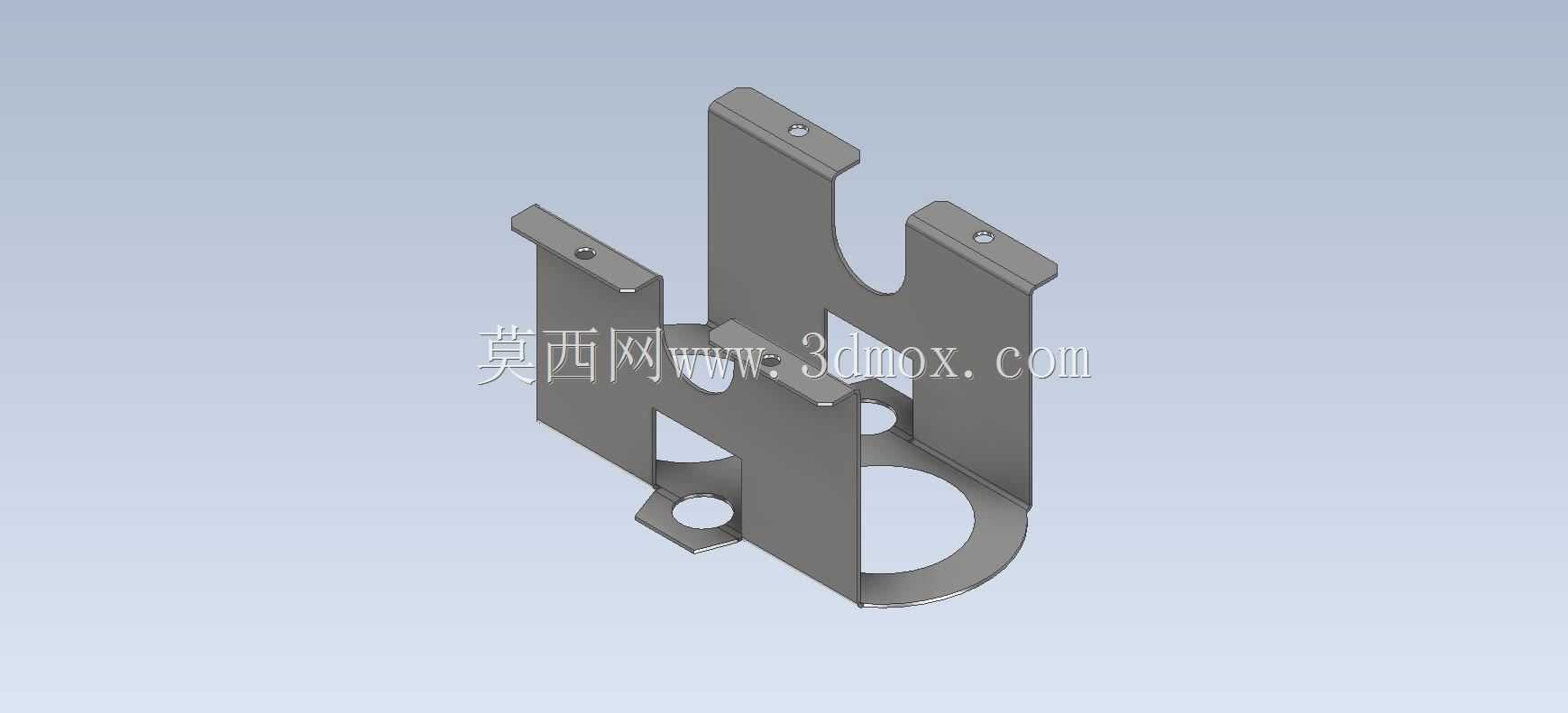

　　从功能特性来看，该支架采用单块钣金板材折弯成型，没有额外的焊接拼接结构，整体刚性依靠折弯边的结构强度实现，既减少了加工工序，也避免了焊接变形带来的尺寸误差。顶部的两个大尺寸圆形开孔是核心的安装定位位，开孔边缘做了翻边处理，一方面提升了开孔处的结构强度，避免长期受力出现孔边变形，另一方面也能为穿入的圆形部件提供更长的配合导向面，提升安装同轴度。两个大孔之间的小型凸台上开有两个小圆孔，用于安装定位销或者紧固螺丝，实现对装入圆形部件的周向固定，防止部件在孔内发生转动。支架主体的两个竖直支撑边之间预留了足够的避让空间，正面支撑边上开有拱形缺口，既可以减轻整体重量，也能为安装部件的接线、管路连接留出操作空间，避免安装时出现结构干涉。底部向外折弯的两个安装脚各开有一个长圆形安装孔，长圆孔的设计可以补偿安装基体上的孔位加工误差，降低现场安装的对位难度，安装时可以根据实际孔位偏差微调支架的固定位置，提升装配容错率。

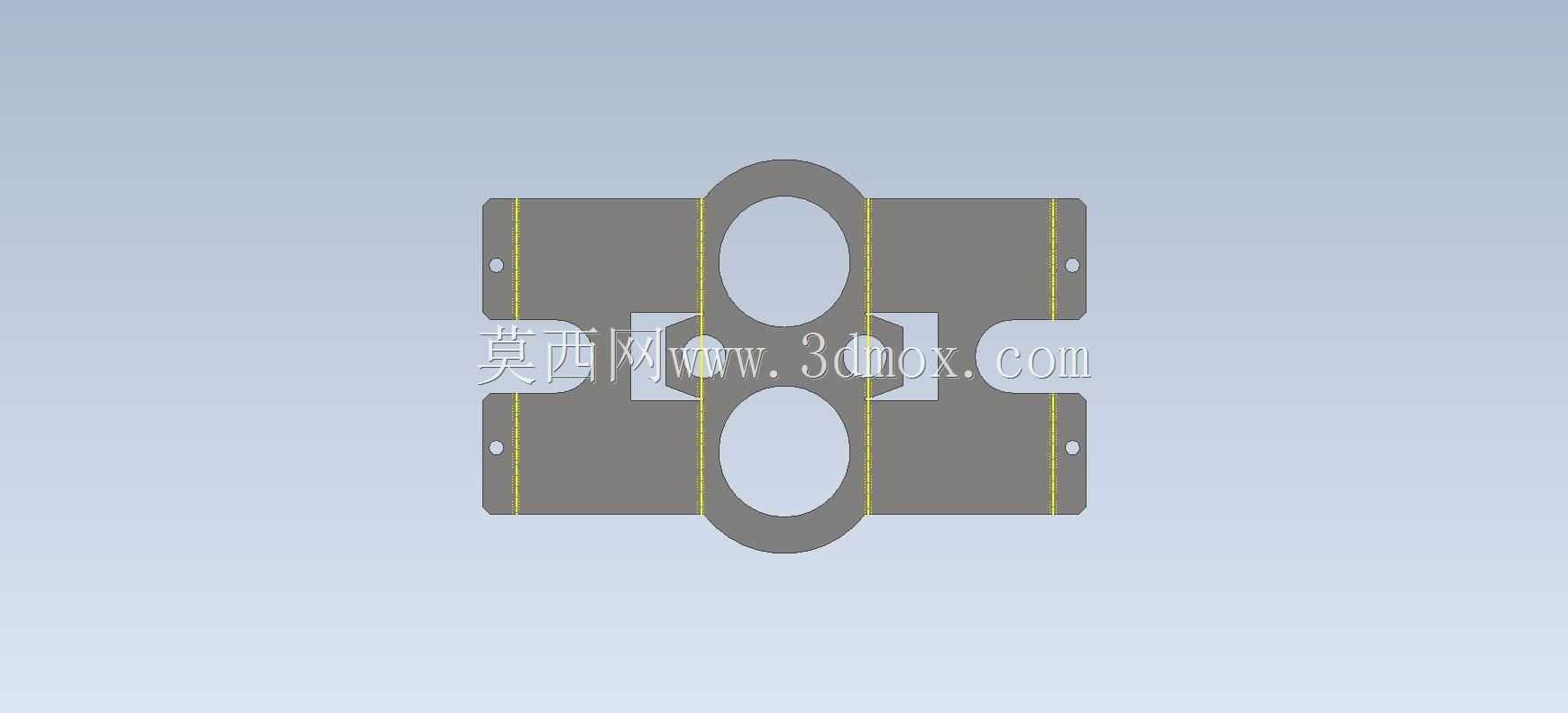

　　设计思路上，这款结构完全遵循钣金加工的工艺特性，所有折弯边都预留了合理的折弯半径，没有出现锐角折弯的应力集中结构，所有开孔都距离折弯边有足够的安全距离，避免折弯时孔位出现拉裂变形。整体结构没有设计复杂的曲面造型，所有特征都可以通过激光切割下料、数控折弯两道核心工序完成，加工门槛低，适合批量生产，材料利用率高，不会产生过多的工艺废料。在结构强度校核层面，两个竖直支撑边的宽度、折弯边的高度都经过了受力匹配，当两个安装孔位搭载额定重量的部件时，支撑边的挠度变形量控制在允许范围内，不会出现支撑失稳的问题。顶部的连接凸台将两个大孔所在的顶面连为一体，进一步提升了顶部的整体刚性，避免两个安装位出现相对位移，保证两个安装部件的同轴度精度。

　　从安装边界尺寸来看，支架整体高度适配常规轻型部件的安装高度需求，底部两个安装脚的中心距符合通用小型安装支座的孔位规范，可以直接替换同规格的铸造支架、型材拼接支架，不需要对设备基体的安装孔位做额外修改。顶部两个大孔的中心距按照常见的双联圆柱形部件的安装间距设计，比如双联过滤器、并排布置的小型气动元件、双路管线固定座等都可以直接适配。支架的整体宽度控制在紧凑范围内，不会占用过多的设备安装空间，在狭小的设备舱内也能完成安装。竖直支撑边与底部安装脚的折弯角度为90度，保证安装后顶面与安装基体保持平行，避免安装部件出现倾斜。拱形缺口的高度足够操作人员使用工具完成顶部部件的底部紧固操作，不需要额外预留操作空间，进一步压缩了整体安装所需的空间尺寸。

　　在实际使用过程中，这类钣金支架相比传统的铸造支架重量更轻，加工周期更短，面对小批量定制需求时可以快速调整开孔尺寸、折弯高度等参数，不需要开模，适配性更强。表面处理可以根据使用场景选择喷塑、镀锌、电泳等不同工艺，满足普通车间、潮湿环境、轻度腐蚀环境下的使用需求。结构上没有易积灰的死角，日常维护清理十分方便，长期使用不会因为杂物堆积影响安装精度。
