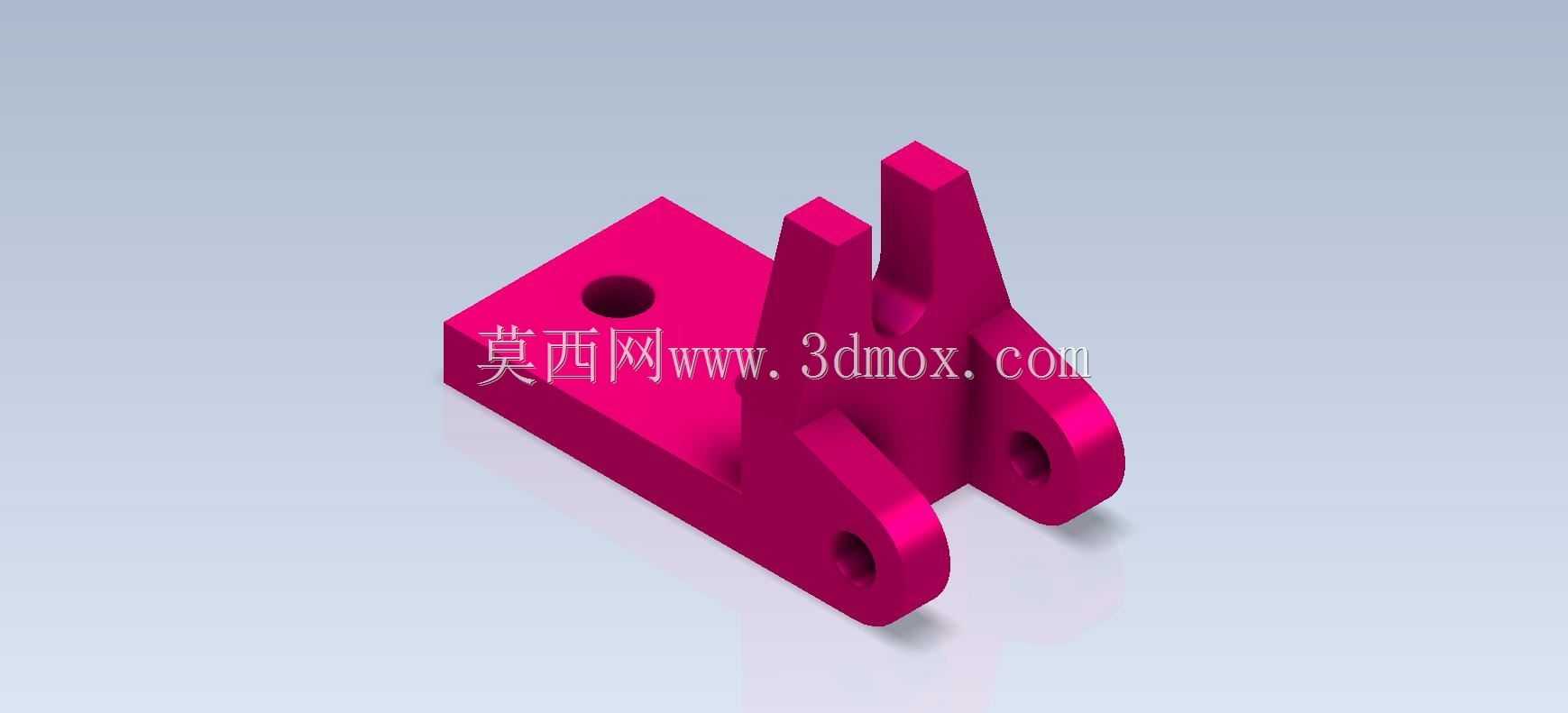

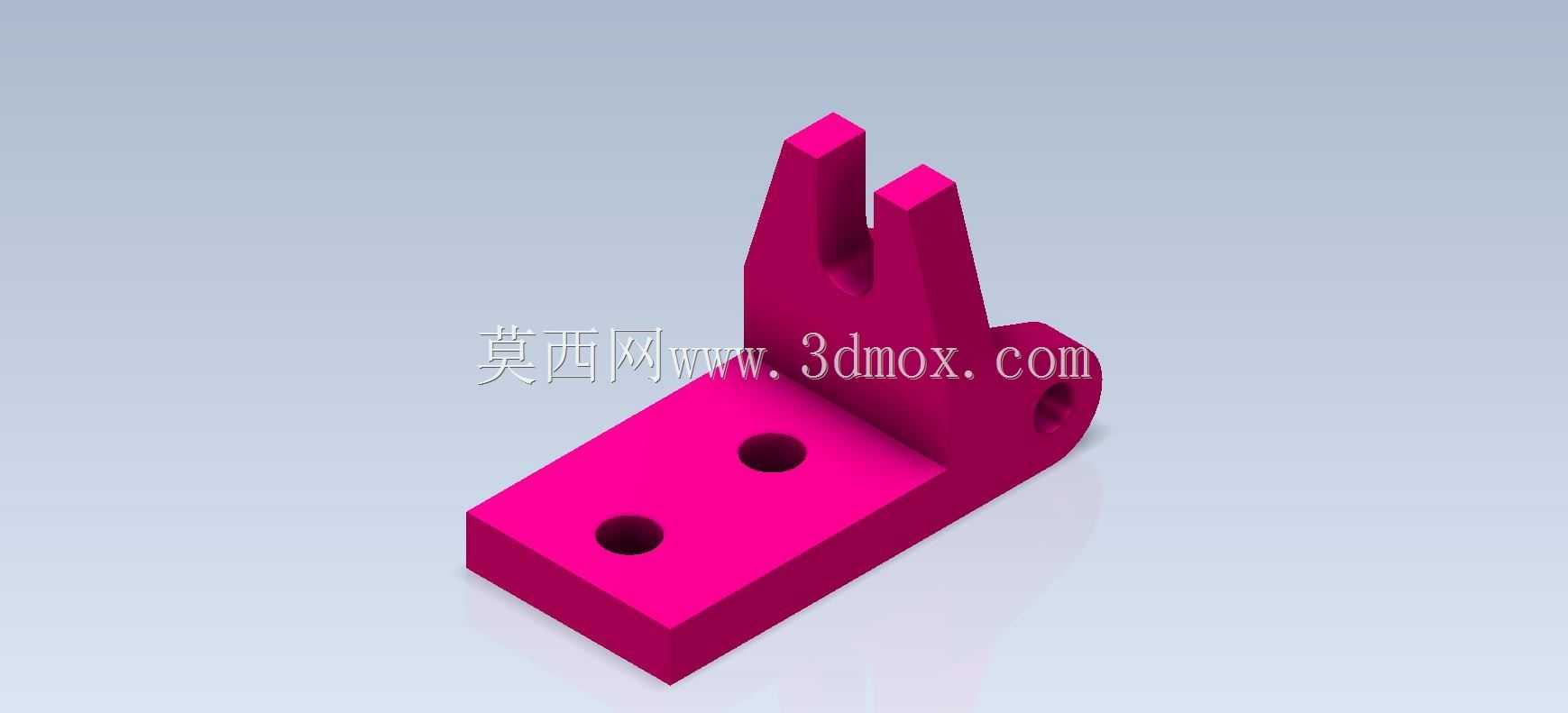

双叉耳式带安装座机械连接支座结构

　　这类带安装底板的双叉耳铰接支座，在轻工自动化输送线、小型工装夹具的定位机构里应用十分普遍，很多需要实现小角度摆动的连杆传动末端，都会采用这类结构作为动力输出与执行件的连接载体。从实际使用场景来看，它的核心作用是为铰接销轴提供稳定的安装基准，同时通过底板的固定孔将整个铰接副锁死在设备机架上，避免传动过程中出现支座移位导致的传动卡滞、间隙超差问题。

　　从结构设计逻辑来看，底板上的单通孔是用于穿装内六角圆柱头螺钉的安装位，设计时这个孔的孔径要比所选螺钉的公称直径大0.2到0.5毫米，给安装时的位置微调留出余量，避免加工累计误差导致螺钉无法穿入。底板的厚度需要根据实际承受的铰接拉力做校核，一般在小载荷的手动工装场景下，8到12毫米的厚度即可满足强度要求，如果是用在气动驱动的摆动机构上，还要在底板和机架的贴合面增加定位销孔，靠圆柱销承受横向剪切力，避免螺钉长期受剪出现断裂。

　　上部的两组叉耳结构是整个零件的功能核心，靠前的一组单耳片和靠后的一组双耳片是错位布置的，这种设计不是随意的结构排布，而是为了适配不同厚度的连杆接头——单耳侧可以适配厚度更大的单耳连杆，双耳侧可以插入厚度较薄的双耳接头，两个叉耳上的同轴通孔是用来穿装铰接销轴的，孔的公差一般选H7，和销轴的g6公差形成间隙配合，保证铰接转动时无卡滞，同时配合间隙控制在0.02到0.04毫米之间，避免摆动过程中出现过大的窜动。两个叉耳的根部都做了圆弧过渡，这是应力集中规避的典型设计，避免零件在承受冲击载荷时，根部直角位置出现应力开裂，过渡圆角的半径一般取壁厚的0.3到0.5倍，既能保证应力分散效果，也不会因为圆角过大和相邻连杆产生运动干涉。

　　建模过程中要特别注意两个铰接孔的同轴度控制，实际加工时这两个孔最好一次装夹完成钻铰，避免二次装夹带来的同轴度误差，否则销轴穿入后会出现转动卡涩，加速销轴和孔壁的磨损。零件的整体外形没有多余的冗余结构，所有的壁厚都尽量保持均匀，不管是采用机加工还是3D打印制作，都能减少加工过程中的变形量，如果是采用铝合金机加工制作，外露的棱边都要做0.5毫米的倒角，去除加工毛刺，避免安装时划伤操作人员。

　　从安装边界来看，整个零件的占用空间比较紧凑，底板的矩形轮廓决定了它在机架上的最小安装平面尺寸，安装时要保证底板下方的贴合面平面度不低于0.1毫米，否则锁紧螺钉后零件会出现变形，导致上部叉耳的孔位发生偏移。叉耳的开口宽度要比适配的连杆厚度大0.3毫米左右，给连杆的摆动留出足够的间隙，避免运动过程中连杆侧面和叉耳内壁产生摩擦。这类结构虽然看起来简单，但在实际设计中很容易忽略细节，比如叉耳的外端面要和销轴的挡圈槽位置匹配，保证销轴装入后，挡圈能完全卡入槽内，避免销轴在设备运行过程中脱出；底板的安装孔中心到叉耳铰接孔中心的距离，要和整个连杆机构的运动行程匹配，尺寸偏差过大会导致机构的摆动角度达不到设计要求，出现行程不足或者过位碰撞的问题。

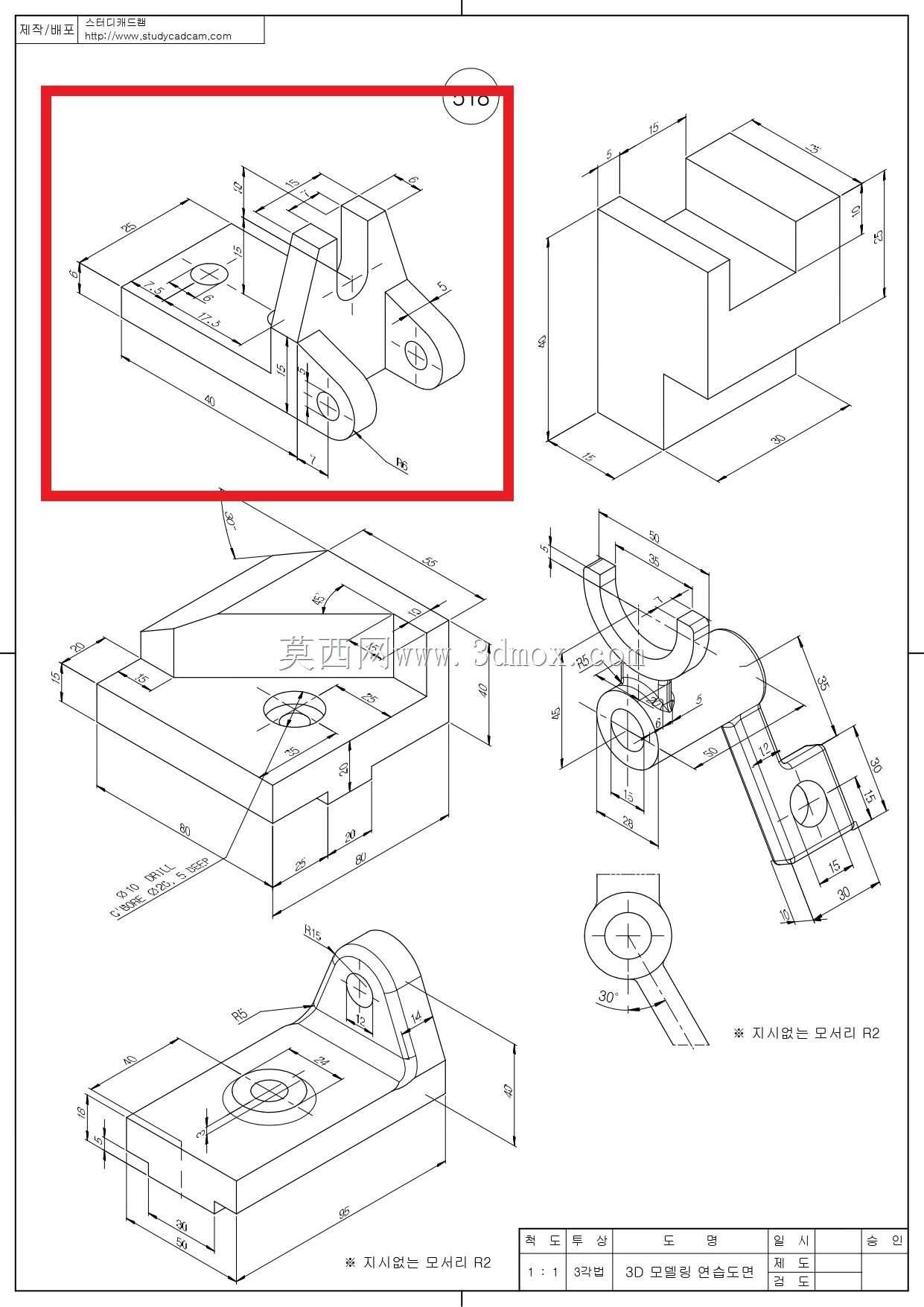

　　在日常的设备维护中，这类铰接支座的铰接孔位置是重点润滑点，需要定期加注润滑脂减少磨损，当孔和销轴的配合间隙超过0.1毫米时，就要及时更换销轴或者对支座孔做镶套修复，避免间隙过大导致整个传动机构出现异响、定位精度下降的问题。对于初学者的建模练习来说，这个零件能很好地训练拉伸、切除、圆角、同轴度约束这些基础建模技能，也能通过建模过程理解机械连接结构的实际设计逻辑，避免只会画外形不懂实际装配要求的问题。
