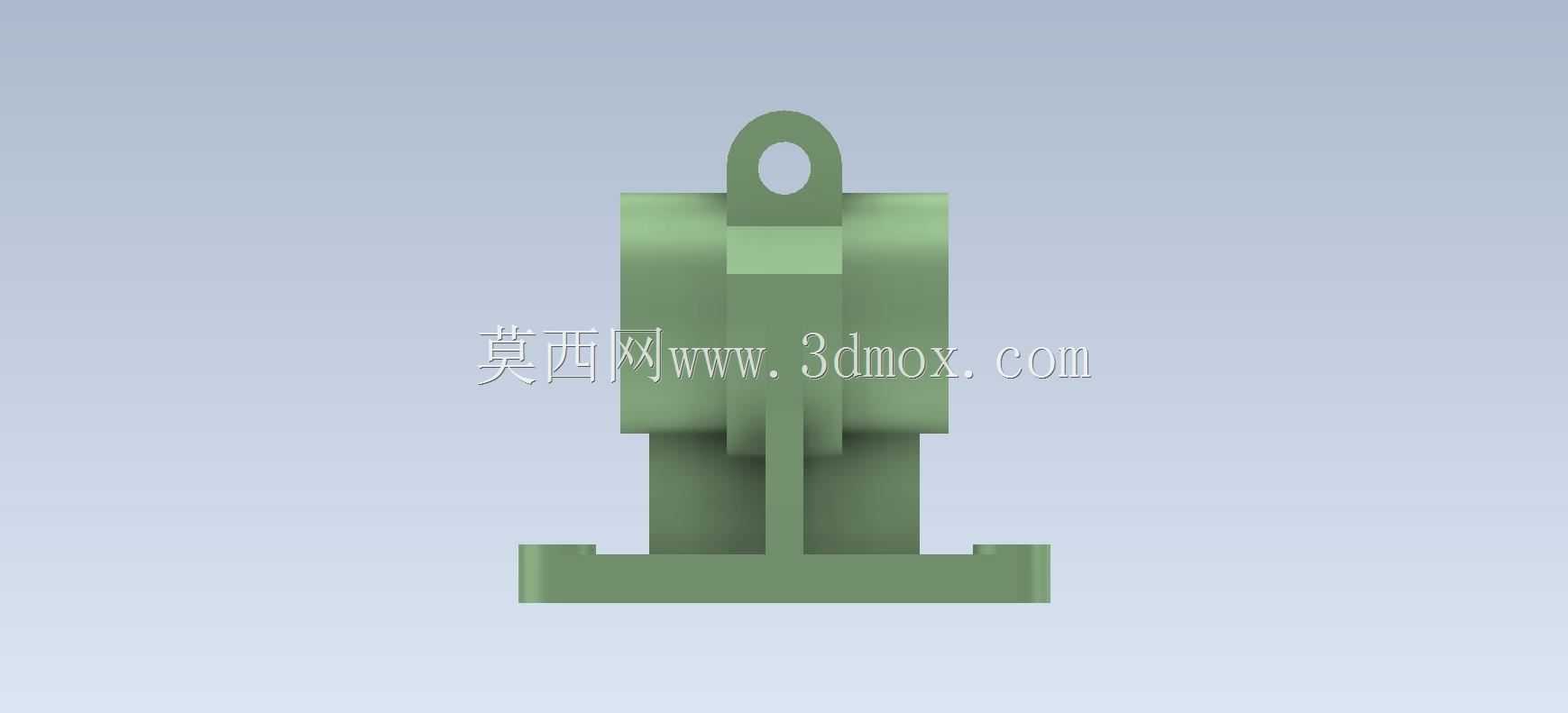

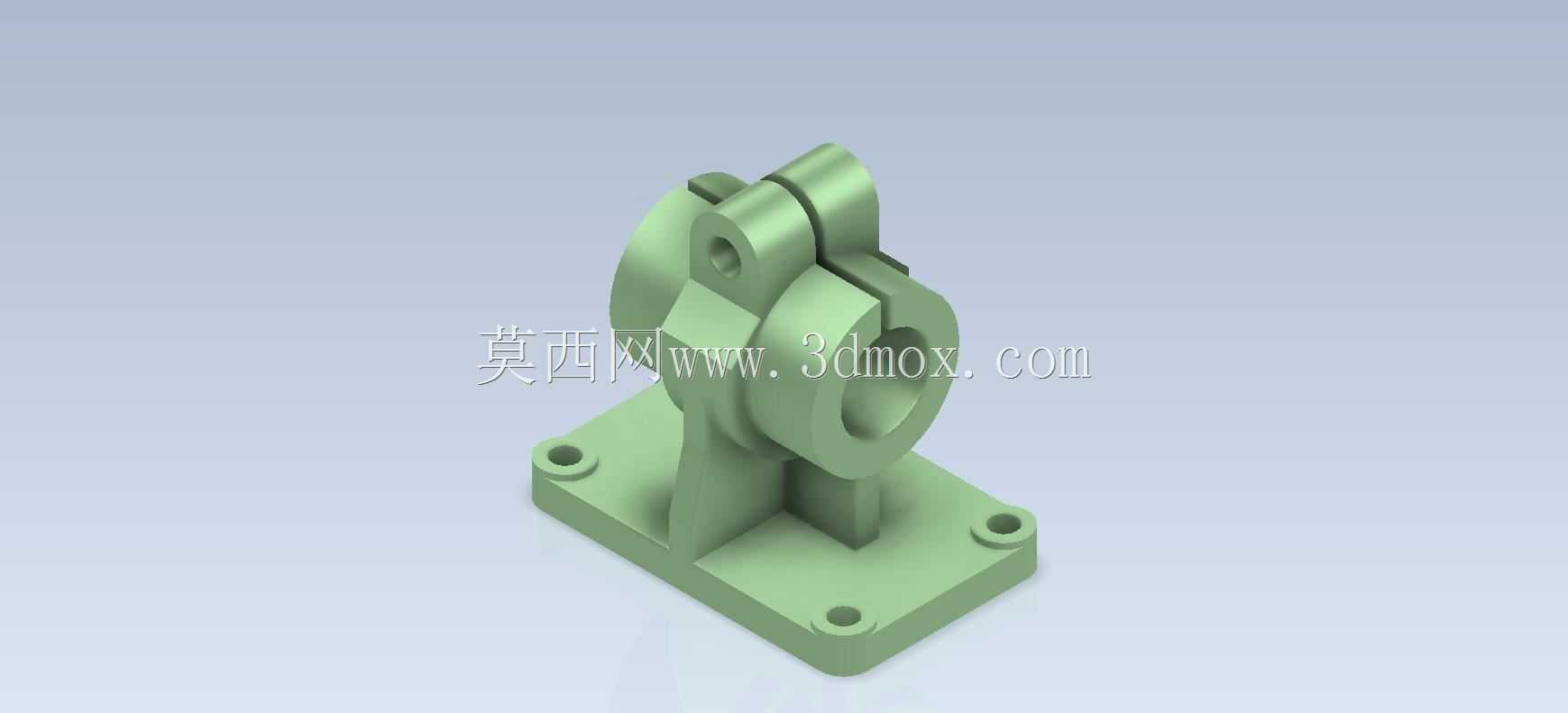

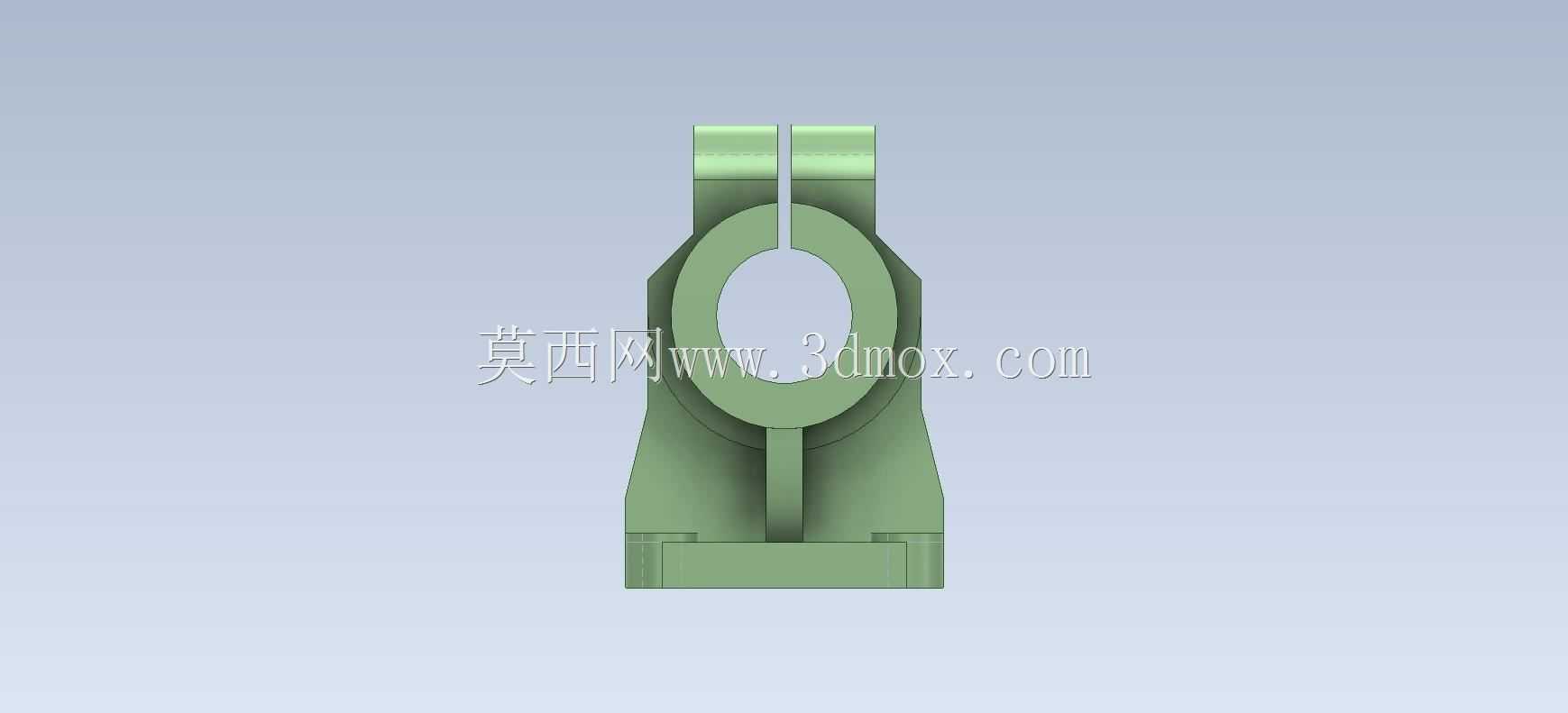

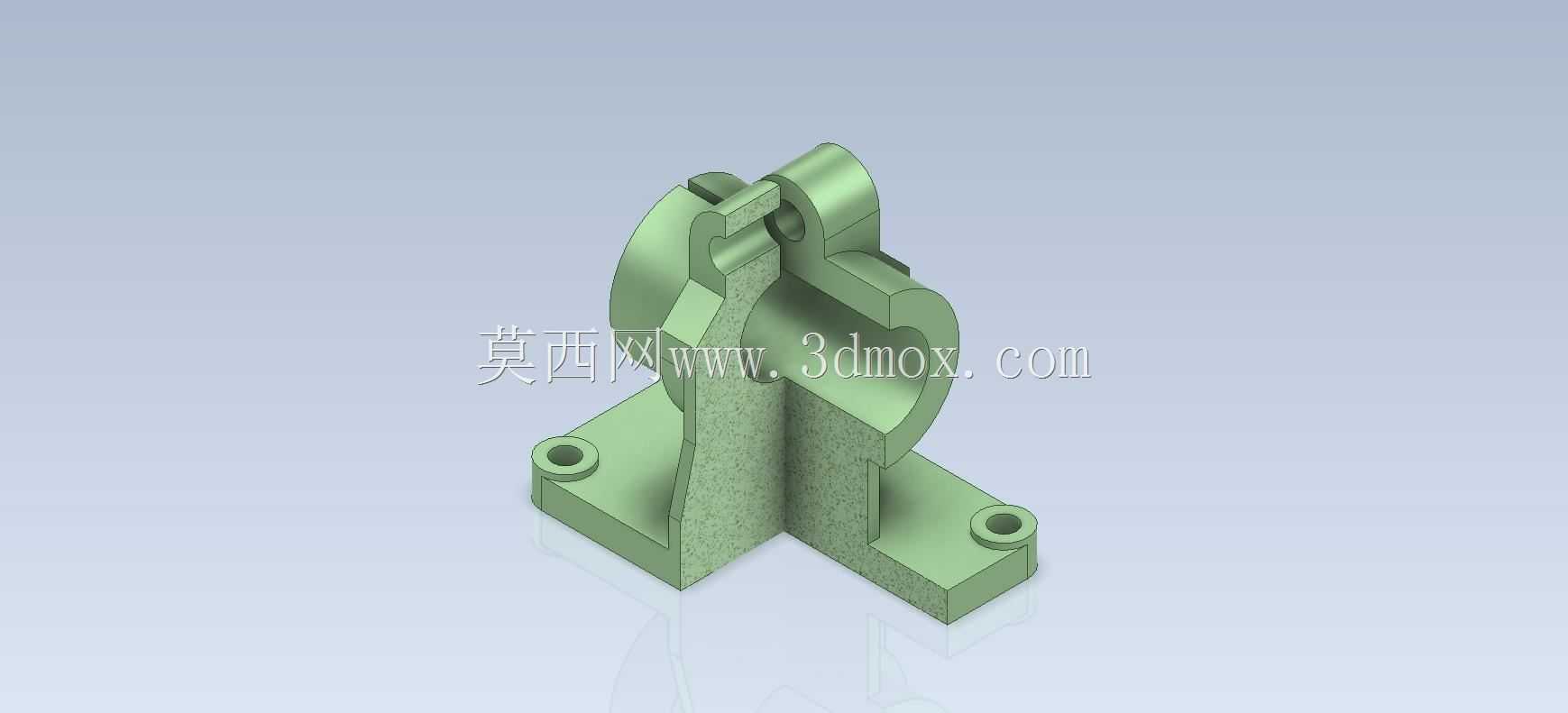

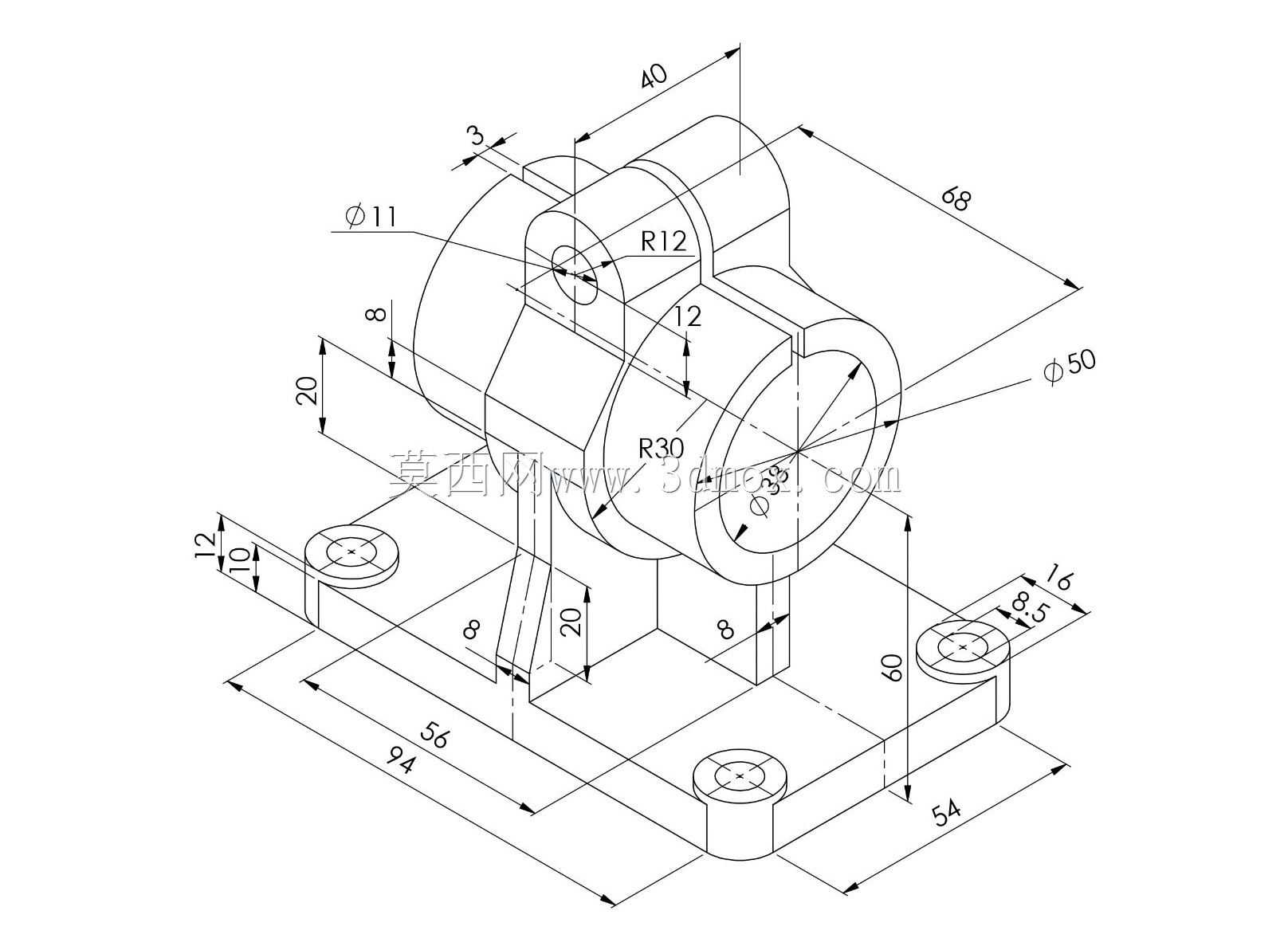

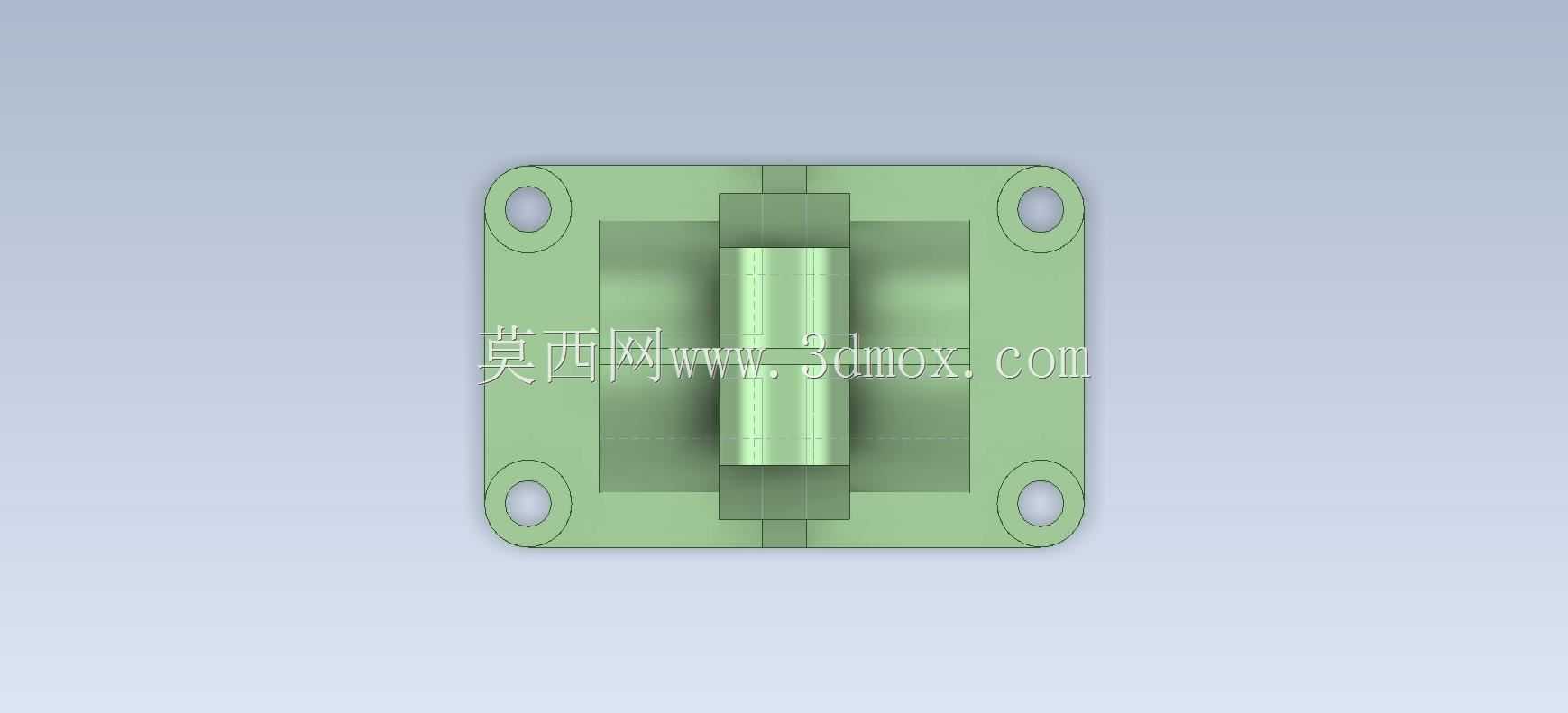

立式铰接支座带安装底座机械构件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698393
  • 立式铰接支座带安装底座机械构件
  • 立式铰接支座带安装底座机械构件
  • 立式铰接支座带安装底座机械构件
  • 立式铰接支座带安装底座机械构件
  • 立式铰接支座带安装底座机械构件
  • 立式铰接支座带安装底座机械构件

  这类带方形安装底座的立式铰接支座构件,在轻工输送线、小型工装夹具台、非标自动化设备的摆动支撑环节应用十分广泛,日常设备维护和新线搭建时经常会碰到同结构的替换或设计需求。从实际使用场景来看,这类构件主要承担铰接端的载荷传递作用,上部的开缝铰接孔用来穿装铰接销轴,连接需要做小角度摆动的连杆或者摆臂部件,下部的方形底座通过四个角的安装孔配合螺栓,牢牢固定在设备的安装台面或者型材框架上,避免支撑部位受载后出现偏移。

  设计这类构件的时候,首先要明确上部铰接部位的载荷受力方向,垂直方向的静载、摆动过程中的交变载荷都要纳入校核范围,上部的开缝结构是为了装配销轴后可以通过锁紧件收紧夹口,消除铰接副的配合间隙,避免设备运行过程中铰接部位出现旷量,影响传动精度。底座部分的四个安装孔做了沉台设计,螺栓锁紧后螺栓头不会突出底座平面,保证底座和安装面完全贴合,不会出现局部翘曲的问题,安装孔的孔距要匹配常用的工业铝型材孔距或者标准安装板的孔系,减少现场安装时的二次加工工作量。

  从结构细节来看,上部的铰接筒体和下方的支撑立板之间做了圆弧过渡,避免应力集中在直角连接部位,长期受交变载荷的时候不会从连接处出现断裂问题,支撑立板和底座的连接位置也加了三角加强筋,提升整体的抗扭和抗弯性能,毕竟铰接部位承受摆动力矩的时候,立板和底座的连接处是应力最高的区域,加强筋的厚度和过渡圆角都要根据实际载荷做对应调整,不能为了减重盲目削减壁厚。

  建模的时候要先确定安装边界,底座的外形尺寸要根据安装空间预留足够的螺栓操作空间,四个安装孔的中心距要保证螺栓锁紧时扳手有足够的转动空间,不会和旁边的立板或者其他部件干涉。上部铰接孔的内径要和选用的标准销轴外径匹配,开缝的宽度要控制在合理范围,既保证收紧时能有效夹紧销轴,又不会因为开缝过宽导致筒体刚性下降。整个构件的外形没有多余的复杂曲面,所有的棱边都做了小倒角处理,既避免加工后出现锐边划伤装配人员,也能减少热处理环节的应力集中问题。

  实际选型使用的时候,要先核算铰接部位的径向载荷和摆动频率,如果是高频摆动的工况,铰接孔内还需要加装铜套或者自润滑轴承,这时候建模时就要预留衬套的安装过盈量,底座的厚度也要根据载荷大小调整,避免螺栓锁紧后底座出现变形,导致安装面贴合不严。这类构件的材质通常选用铸铁或者45号钢,重载工况下还会做调质处理,建模时的壁厚设计要匹配铸造或者机加工的工艺要求,比如铸造件的壁厚要尽量均匀,避免出现厚薄突变导致铸造缺陷,机加工件的话要预留足够的加工余量,保证安装面和铰接孔的形位公差符合装配要求。

  很多初学者做这类练习模型的时候,容易忽略安装和工艺的实际要求,比如把安装孔直接做成通孔不做沉台,或者铰接部位的开缝位置不合理导致锁紧时筒体变形,还有的过渡圆角做的太小,实际生产时容易出现应力断裂的问题。做这类支撑构件的设计,核心是要平衡刚性、安装便利性和加工工艺性,不能只看外观造型,每一个结构细节都要对应实际的使用需求,比如底座上的四个安装孔为什么布置在四个角而不是中间位置,就是为了最大化支撑的稳定性,减少倾覆力矩对螺栓的载荷,上部的铰接孔为什么做成开缝结构而不是整体光孔,就是为了方便调整铰接间隙,补偿长期使用后的磨损量,这些细节都是实际工程中不断总结出来的经验,不是凭空画出来的结构。
