带座夹紧式导向进给支撑座结构设计

　　这款带座夹紧式导向进给支撑座，常见于轻工输送设备、小型专用机床的进给单元、自动化生产线的导向工位中，主要承担光轴类导向杆件的径向夹紧与位置固定作用，可在进给导向系统中为滑动光轴提供可调式的固定支撑点，也可作为行程限位的安装基座使用，适配直径匹配的圆柱导向轴，在需要频繁调整轴件固定位置的工位上，这类开口夹紧式结构的拆装调整效率远高于过盈配合或螺钉顶紧的固定座。

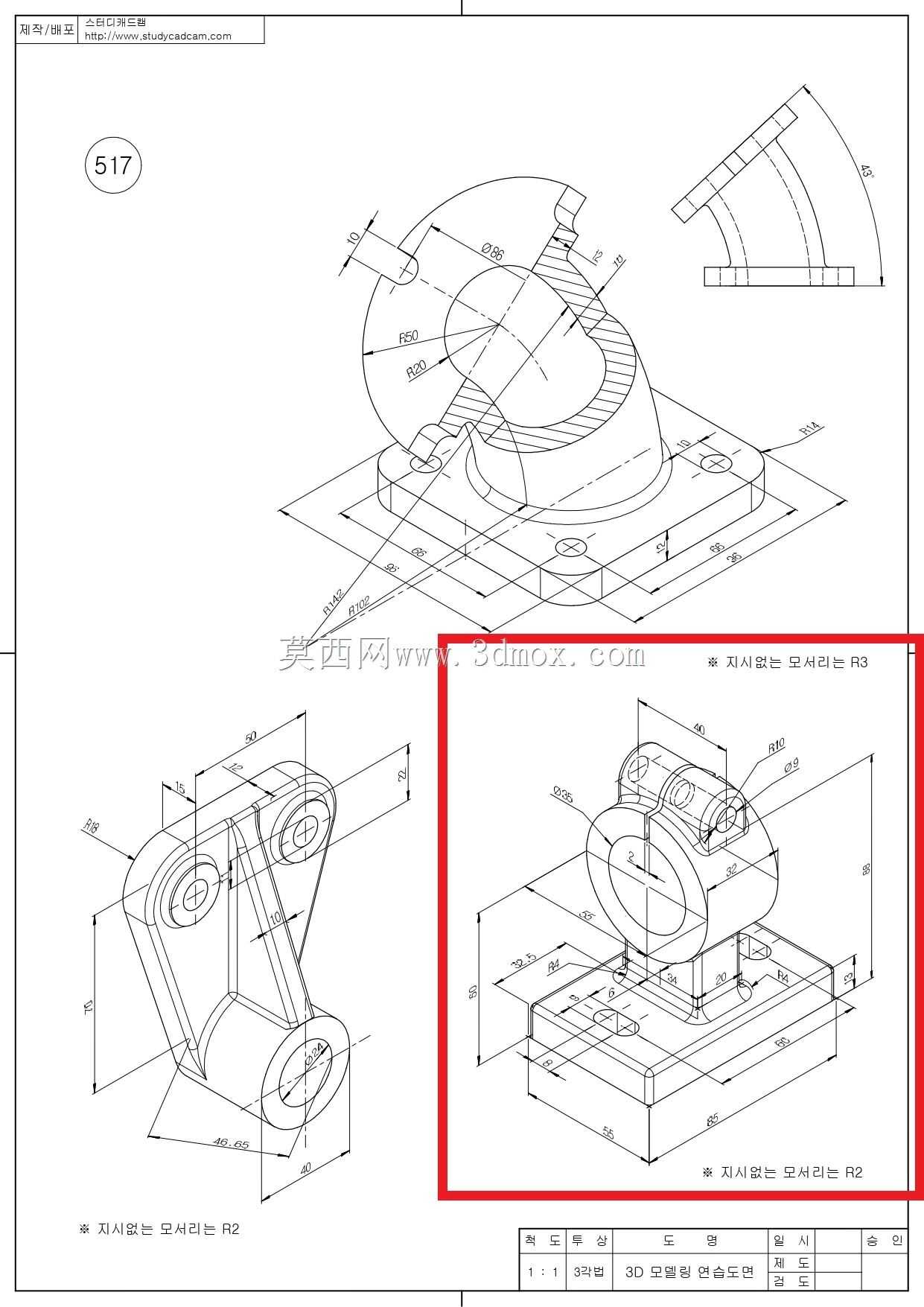

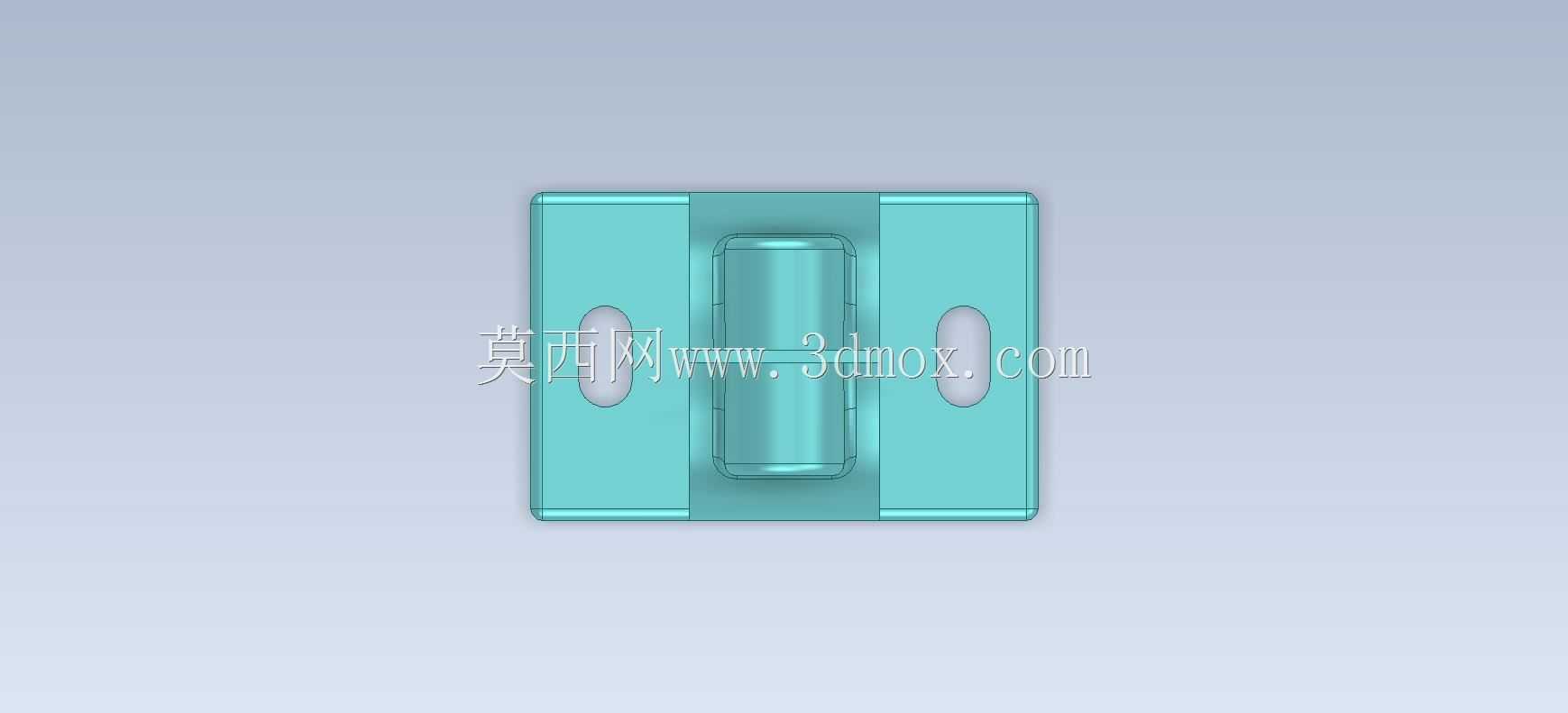

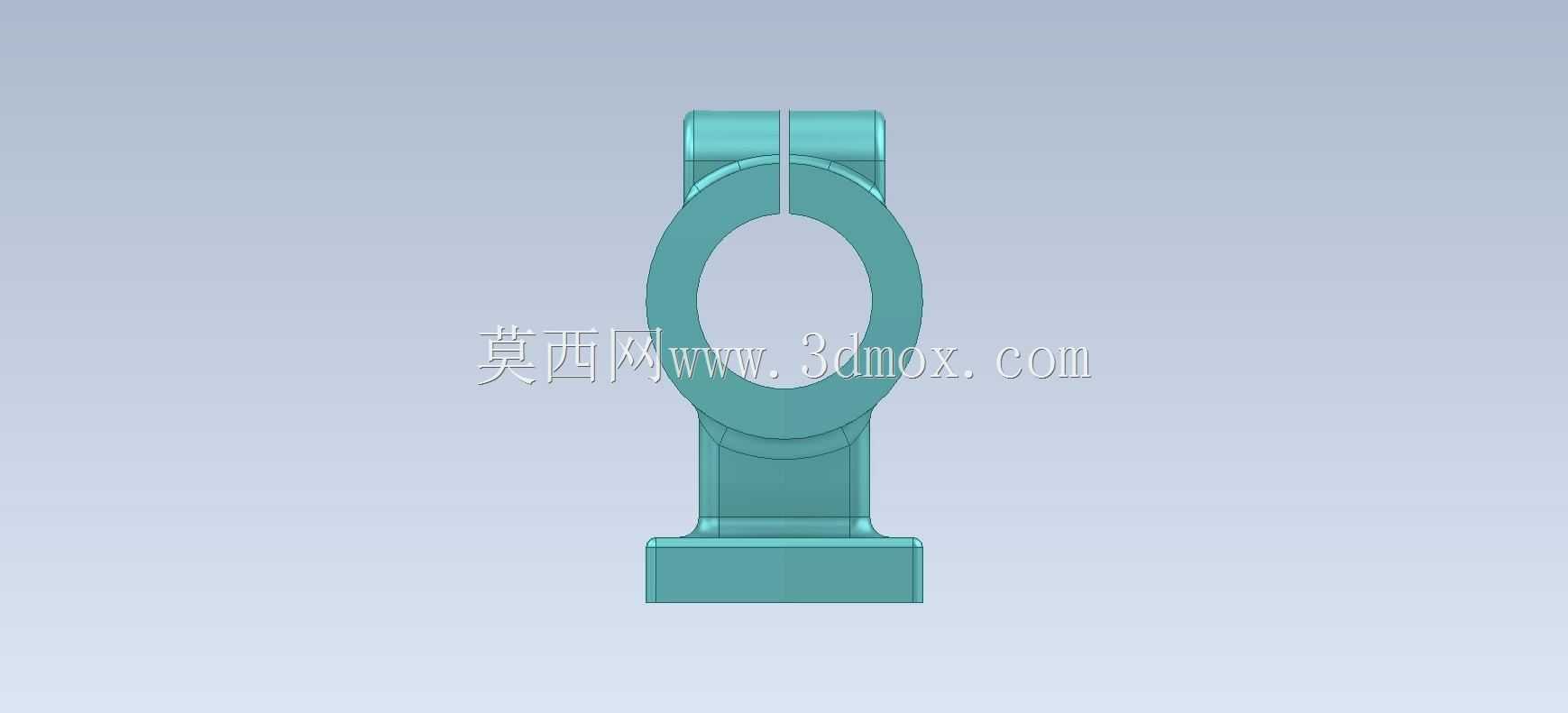

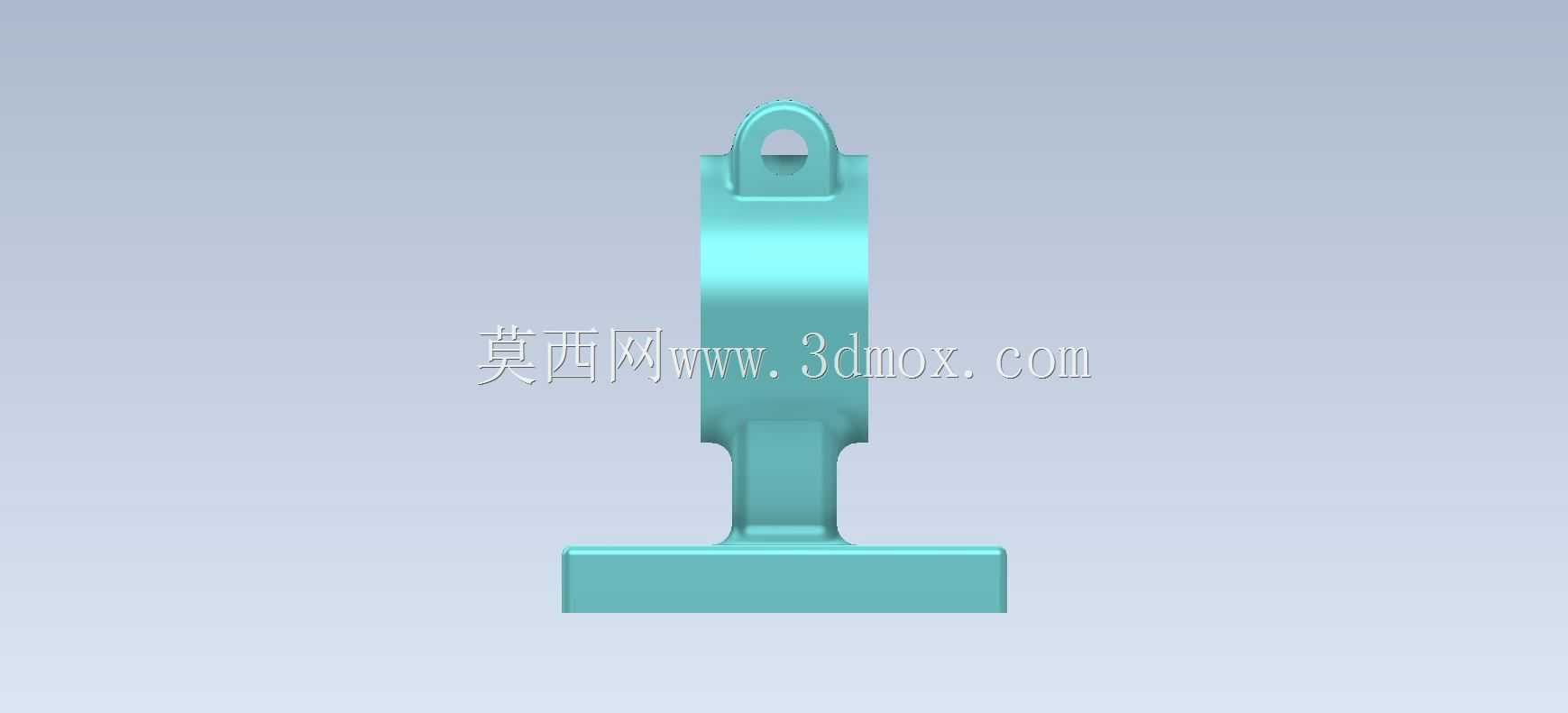

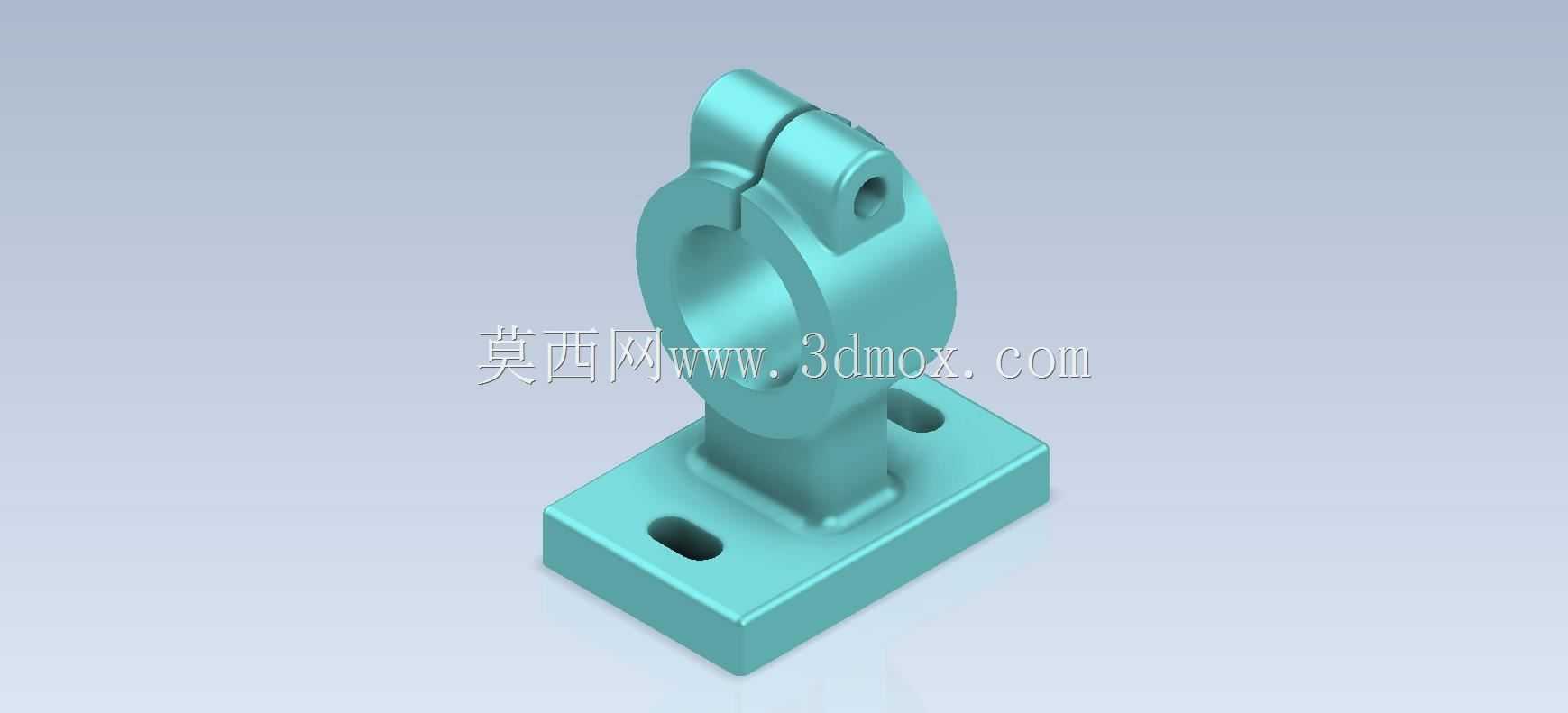

　　从结构设计逻辑来看，整体采用一体式底座加上部开口夹紧环的结构形式，底部为矩形安装底板，底板上开设两个长圆形安装沉孔，长圆孔的设计允许安装时在孔长方向调整固定位置，抵消安装面的孔位加工误差，降低安装基座的加工精度要求，安装孔的沉孔结构可让内六角圆柱头螺钉安装后头部不突出底板平面，避免与其他运动部件发生干涉。上部夹紧环采用单侧开口的剖分式结构，开口侧设置带同轴孔的夹紧凸耳，通过拧紧凸耳内的锁紧螺钉，即可让夹紧环的内孔产生弹性收缩，抱紧穿过内孔的导向光轴，这种夹紧方式不会在光轴表面产生顶紧凹痕，对轴件表面的防护性更好，同时夹紧力沿环向均匀分布，固定后的同轴度保持能力优于单点顶紧结构。

　　夹紧环与底部安装座之间采用过渡连接筋结构，连接筋的厚度经过受力校核，既可以承受光轴安装时的径向载荷，也能抵抗设备运行过程中产生的振动载荷，避免长期使用后连接部位出现疲劳断裂。夹紧环的内孔表面粗糙度控制在Ra1.6以内，保证与光轴表面贴合紧密，夹紧时不会出现局部应力集中；开口处的缝隙宽度设计合理，既保证松开状态下光轴可以顺利穿入调整位置，也能保证锁紧后内孔有足够的收缩量抱紧光轴，不会出现锁不紧的打滑问题。

　　从安装边界来看，底部矩形底板的长宽尺寸适配常规的型材安装面，可直接固定在欧标40系列铝型材的安装槽上，也可固定在钢板焊接的安装基座平面上，整体高度尺寸经过优化，在保证夹紧环强度的前提下尽可能压缩整体高度，降低安装工位的空间占用，适配空间紧凑的设备内部安装场景。两个安装孔的中心距符合通用安装孔距规范，可与市面上同规格的导向轴支座安装孔位互换，替换现有设备上的老旧支座时无需重新加工安装孔，降低设备维护改造成本。

　　在实际使用场景中，这类支撑座多用于3D打印机的光轴导向固定、小型包装设备的导杆工位、非标自动化设备的挡料轴安装、木工机械的导向杆支撑等位置，相比一体式的固定轴座，它的优势在于可以在光轴的任意轴向位置实现固定，不需要提前在光轴上加工定位台阶或卡槽，光轴可以采用普通冷拉光圆加工，降低轴件的加工成本，调整位置时只需要松开夹紧螺钉，移动支撑座到目标位置后重新锁紧即可，调整过程不需要拆卸轴上的其他部件，设备调试和维护的效率更高。

　　设计过程中需要注意，上部夹紧凸耳的螺钉孔要保证同轴度，否则锁紧时会出现凸耳错位，导致夹紧环内孔失圆，抱紧力不均匀；底部安装面的平面度需要控制在0.1mm以内，避免安装后底座出现翘曲，导致夹紧环内孔轴线与安装面不垂直，影响光轴的直线运动精度；连接筋与底座、夹紧环的衔接位置要做圆角过渡，避免应力集中，在承受交变载荷时出现开裂问题。另外夹紧环的开口位置要避开主要受力方向，让夹紧力的作用方向与设备运行的载荷方向形成合理夹角，保证锁紧后不会因为设备运行的冲击力出现松脱移位。
