进给杆支撑轴承连接结构件

　　在各类进给传动系统的布局中，这类支撑连接件的核心作用是为进给杆提供稳定的回转支撑与安装定位，常见于中小型自动化进给设备、专用机床进给单元、轻工机械的直线进给模组中，承担着约束进给杆径向跳动、抵消传动过程中侧向载荷的关键作用。从实际工况来看，进给杆在做往复直线或回转进给动作时，会因为传动副的啮合间隙、负载的偏载产生垂直于杆体的径向力，若没有可靠的支撑结构，杆体容易出现挠曲变形，直接导致进给精度下降，甚至出现卡滞、磨损加剧的问题，这个零件正是为解决这类支撑需求设计的。

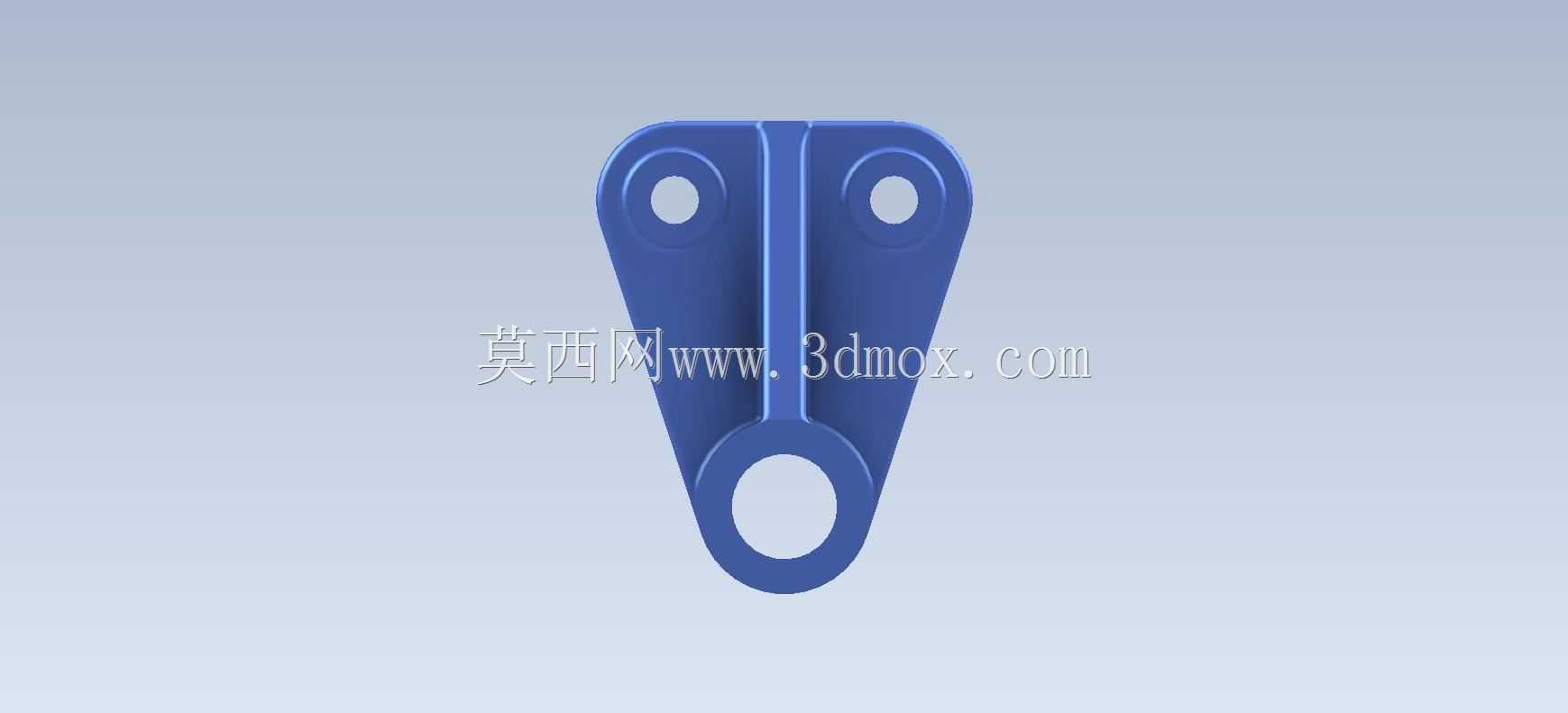

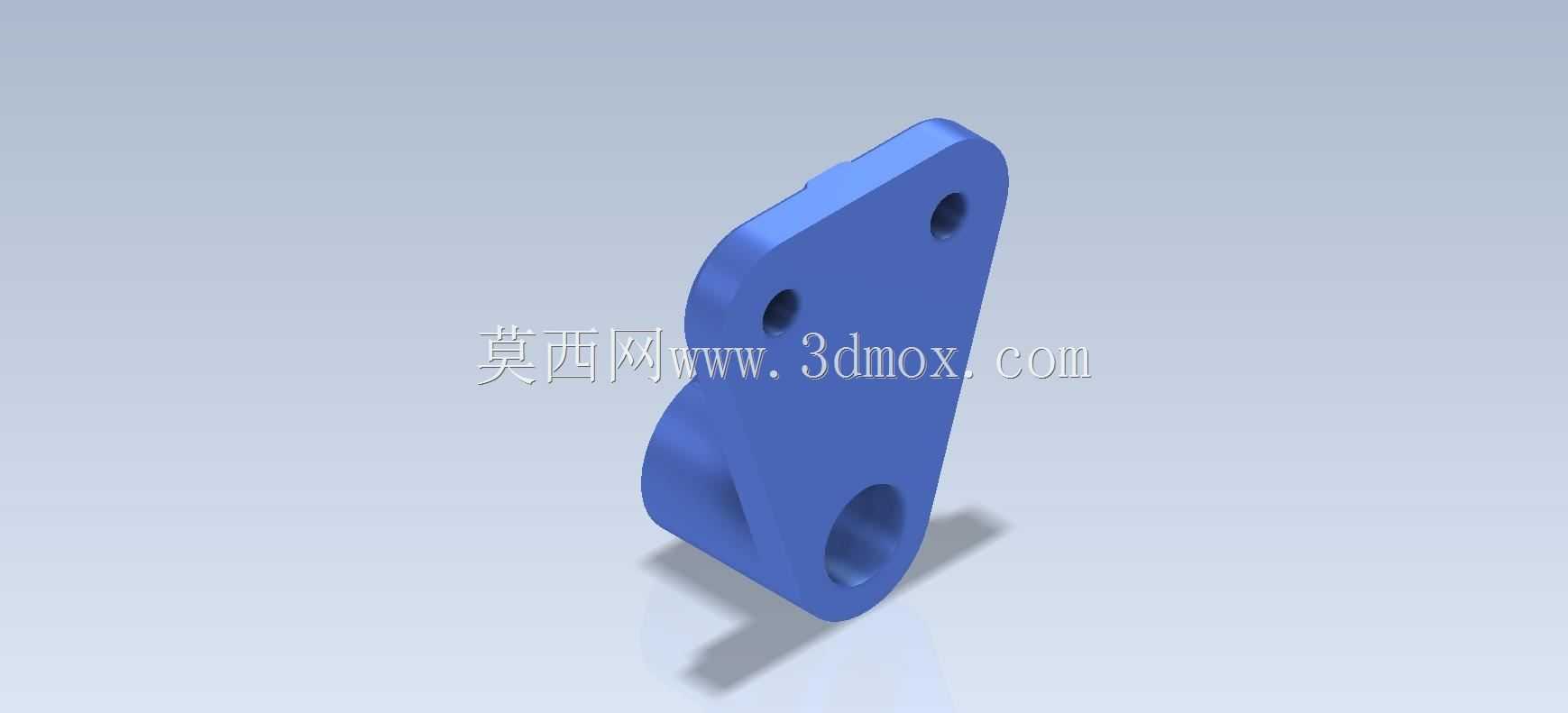

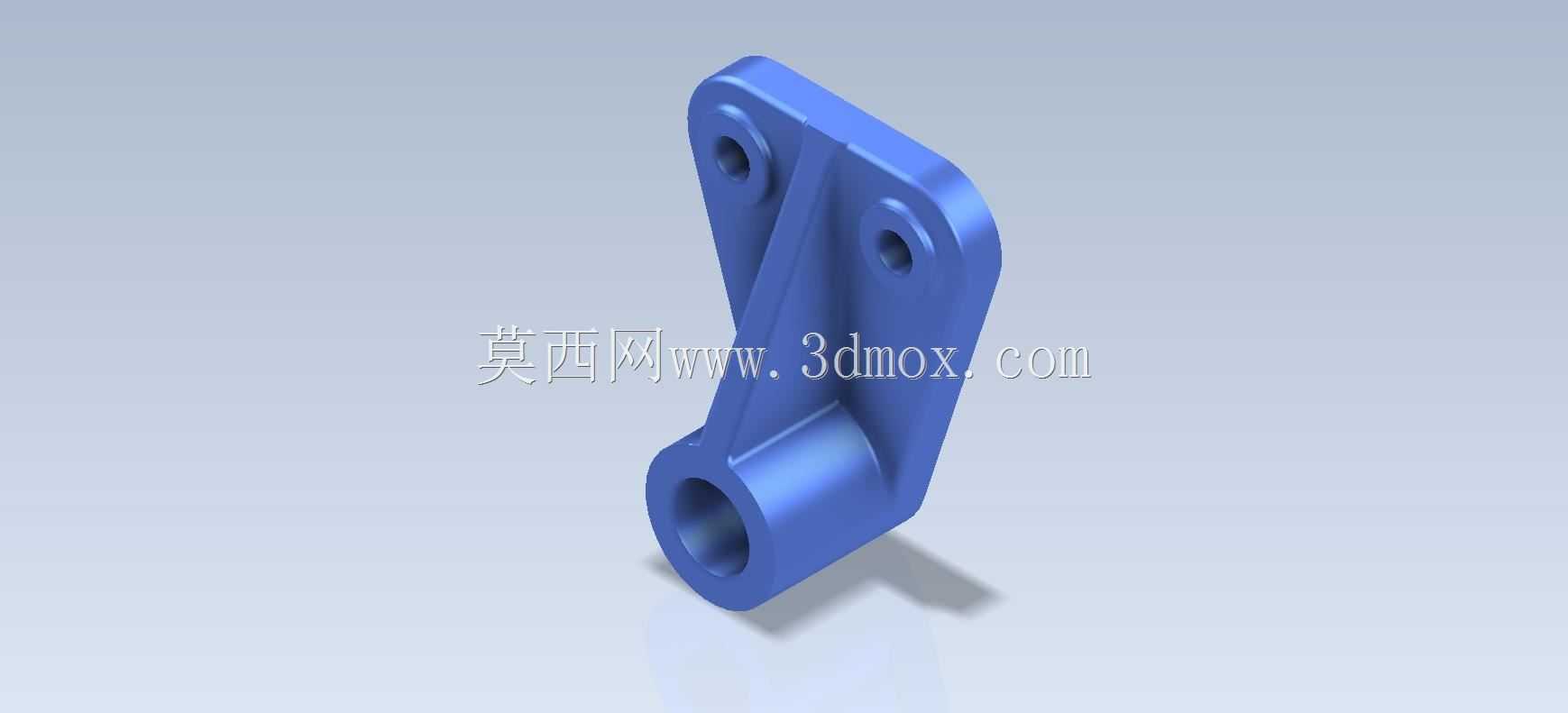

　　从结构设计逻辑来看，零件下部的筒状结构是核心的轴承安装位，内孔的加工精度直接决定了配套轴承的配合公差，设计时需要根据所选轴承的外径确定基轴制还是基孔制配合，通常轻载进给场景下选用过渡配合即可满足使用要求，筒状结构的轴向长度经过匹配计算，既要保证轴承外圈有足够的支撑接触面积，避免轴承在交变载荷下出现外圈蠕动，又要控制整体重量，减少不必要的材料占用。上部的两个带安装孔的支耳是整个零件的安装固定端，两个安装孔的中心距需要严格匹配设备安装基座的孔位公差，支耳与下部筒身之间设置了加强筋结构，筋板的厚度根据额定侧向载荷做了等强度优化，既可以避免支耳在受载时出现根部断裂，又不会因为筋板过厚导致成型时出现缩孔、应力集中的问题。

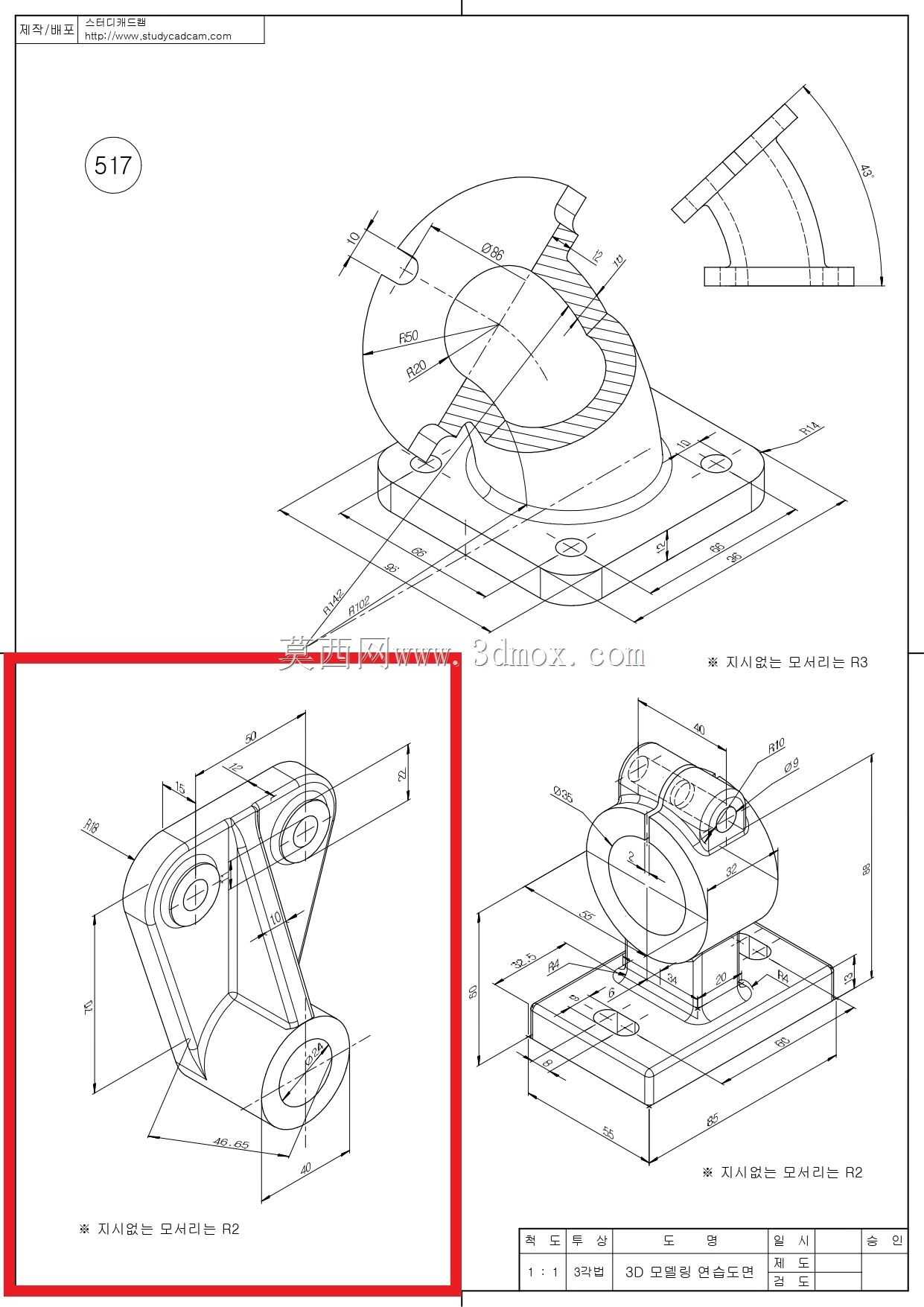

　　从安装边界来看，设计建模时需要重点校核几个关键尺寸：下部筒状结构的内孔直径与深度，要匹配所选标准轴承的安装尺寸，预留轴承的轴向定位空间，比如加装孔用挡圈的槽位；两个上部安装孔的轴线与下部筒体内孔轴线的平行度、位置度公差，需要控制在进给系统要求的形位公差范围内，否则安装后会出现进给杆别劲的问题；零件整体的外轮廓尺寸要适配安装位置的空间余量，尤其是筒身外侧到安装基面的距离，要避免与周边的传动部件、护罩结构产生运动干涉。在实际建模过程中，这类零件的特征构建顺序通常是先绘制下部筒体的旋转截面，完成基体特征后再拉伸上部的两个支耳结构，之后添加加强筋特征，最后对安装孔、内孔的边缘做倒角处理，去除锐边避免安装时划伤操作人员或者轴承配合面。

　　从功能特性上看，一体式的铸造成型结构（后续可根据载荷需求选用铸铁、铸铝或者工程塑料材质）相比拼接式的支撑座有更好的整体刚性，不存在拼接螺栓松动导致的支撑精度下降问题，两个支耳的安装孔设计为通孔形式，既可以使用螺栓直接穿装固定在基座上，也可以根据安装需求加装减震衬套，抵消设备运行时的振动传递。在实际选型应用时，需要根据进给杆的最大工作载荷、运行转速来校核这个支撑件的结构强度，尤其是支耳根部与筒体连接的位置，是应力集中的高发区域，若应用在重载进给场景下，可以适当加大筋板的过渡圆角，降低应力集中系数，延长零件的疲劳使用寿命。另外，零件的表面处理方式也需要根据使用环境确定，普通车间内的常规工况做喷塑或者发黑处理即可，若应用在有腐蚀性介质的环境中，则需要做镀锌或者选用耐腐蚀材质加工，避免锈蚀导致轴承位尺寸变化，影响支撑精度。
