钣金折弯成型多支脚支撑安装座

　　这款钣金支撑构件在小型机电设备、桌面型工业装置、检测仪器台架的内部安装场景中十分常见，主要承担上部功能模块的承载、定位与隔振安装作用，区别于铸造或机加工的一体式支座，钣金成型的构件在保证结构强度的前提下，能大幅降低整体自重，同时适配小批量多批次的生产需求，不需要开制复杂的成型模具，通过常规数控冲裁、折弯设备即可完成加工，生产周期短，改型调整灵活。

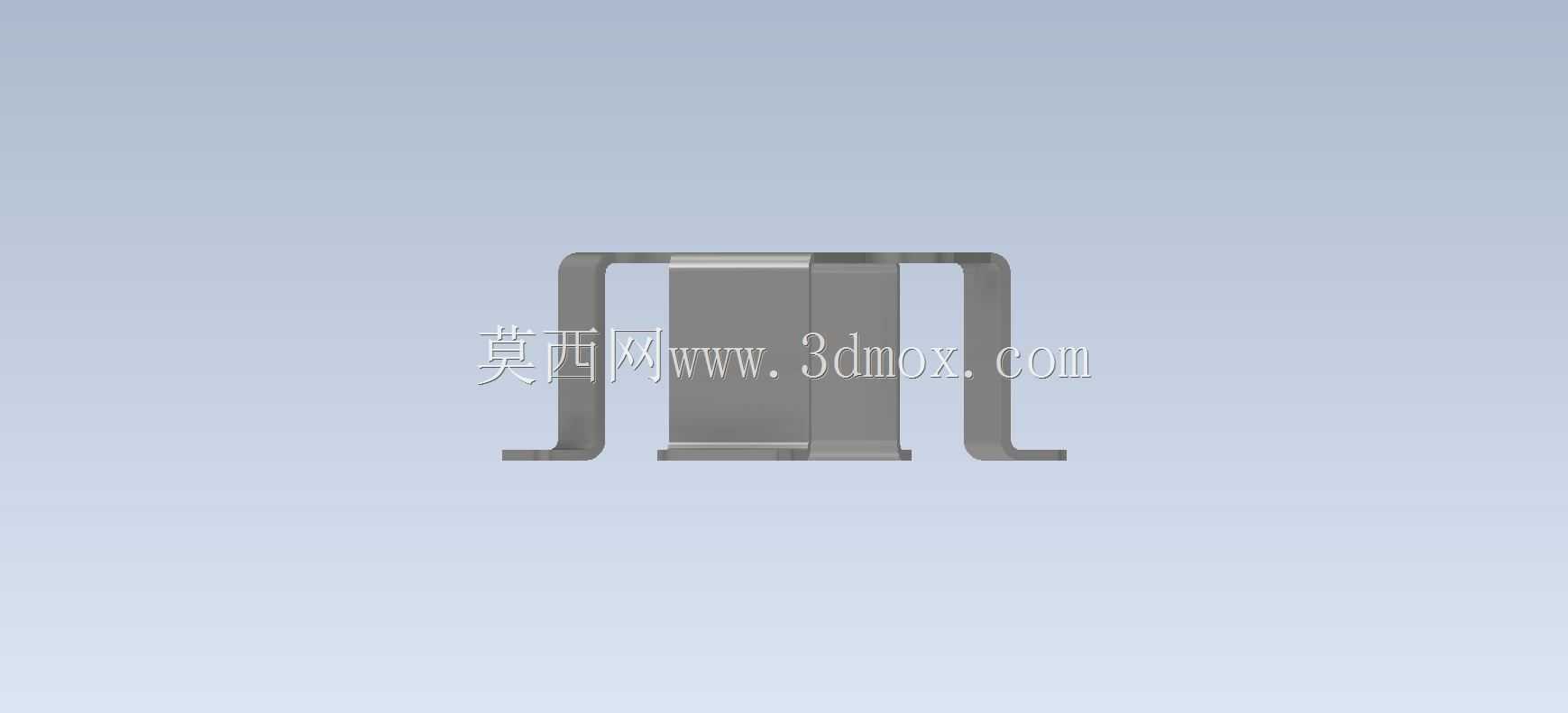

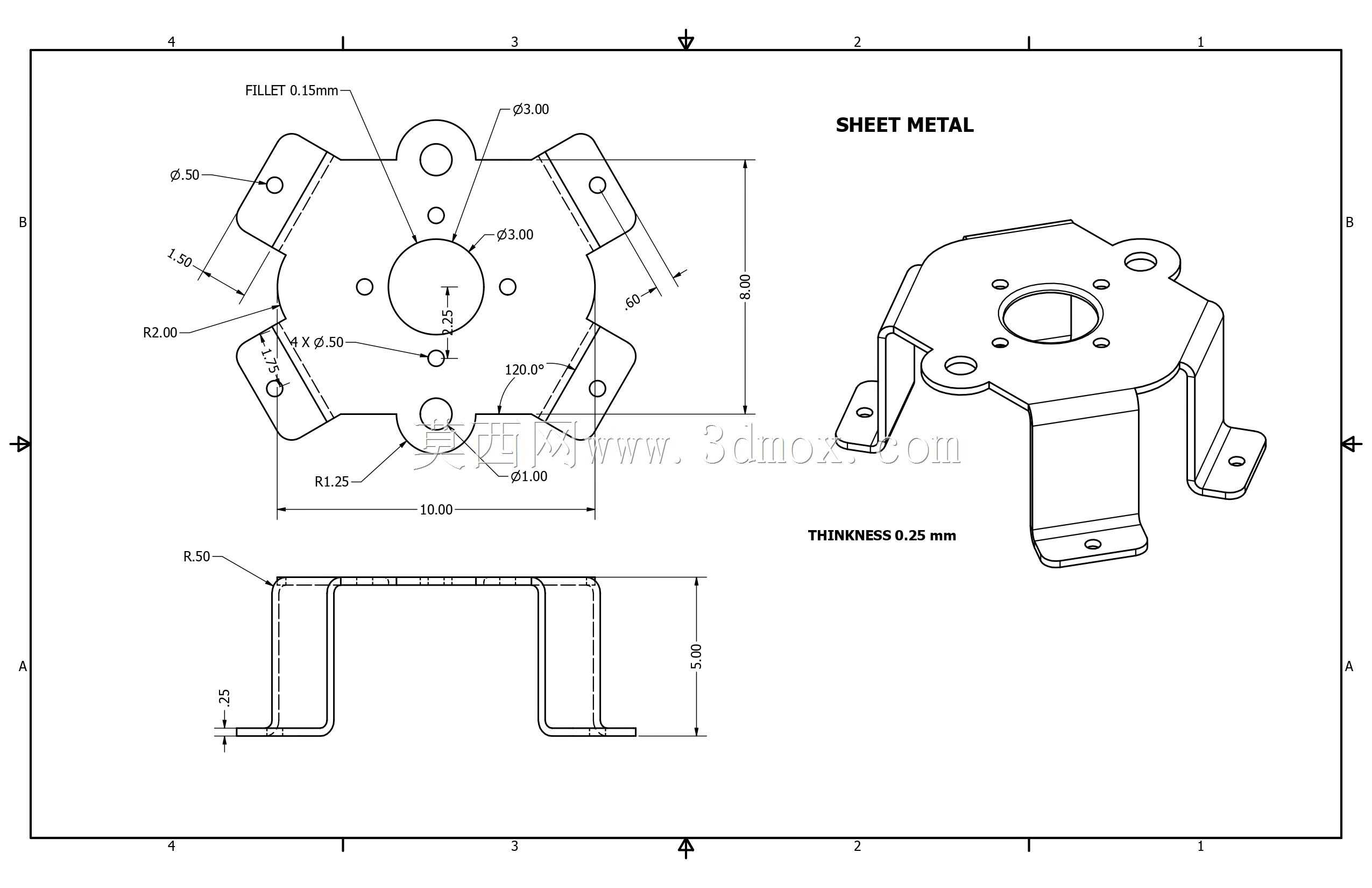

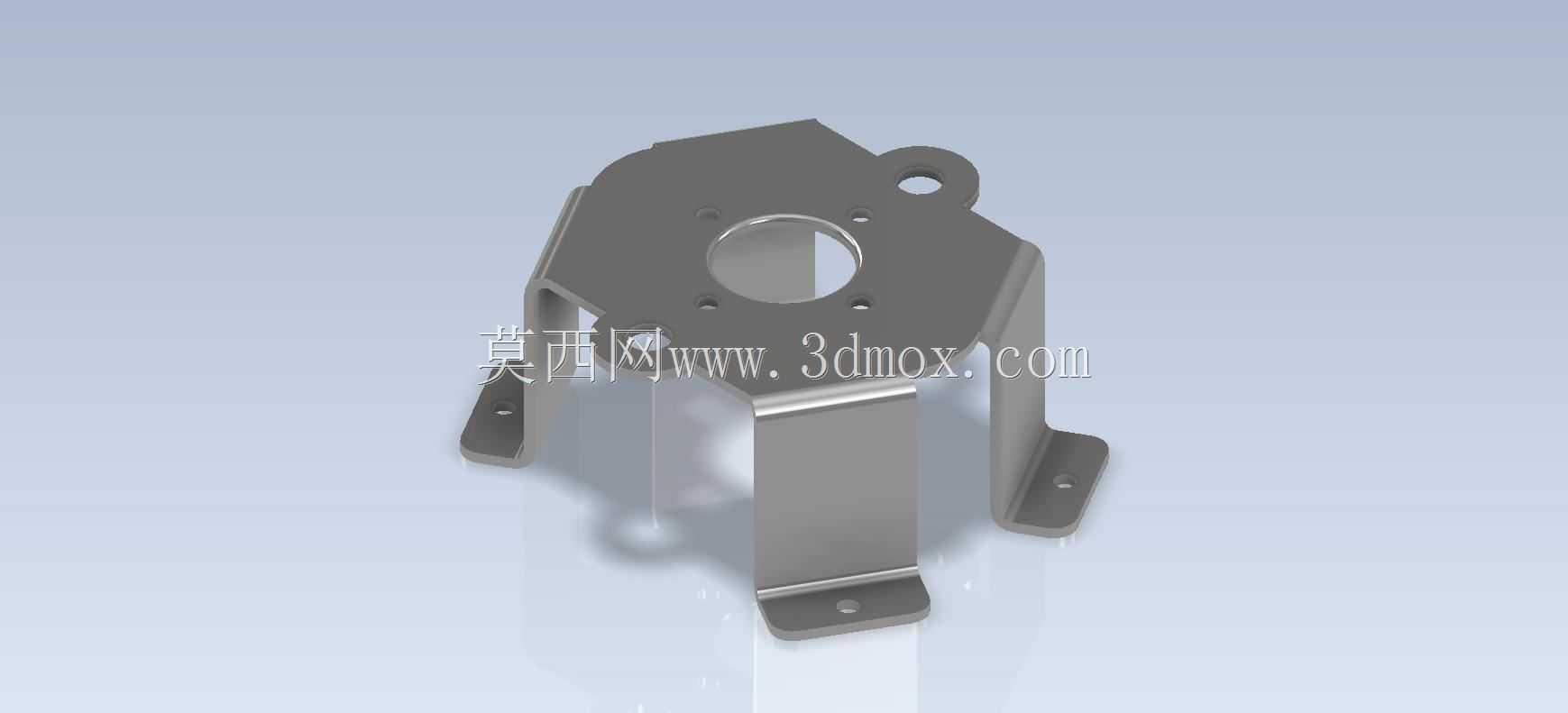

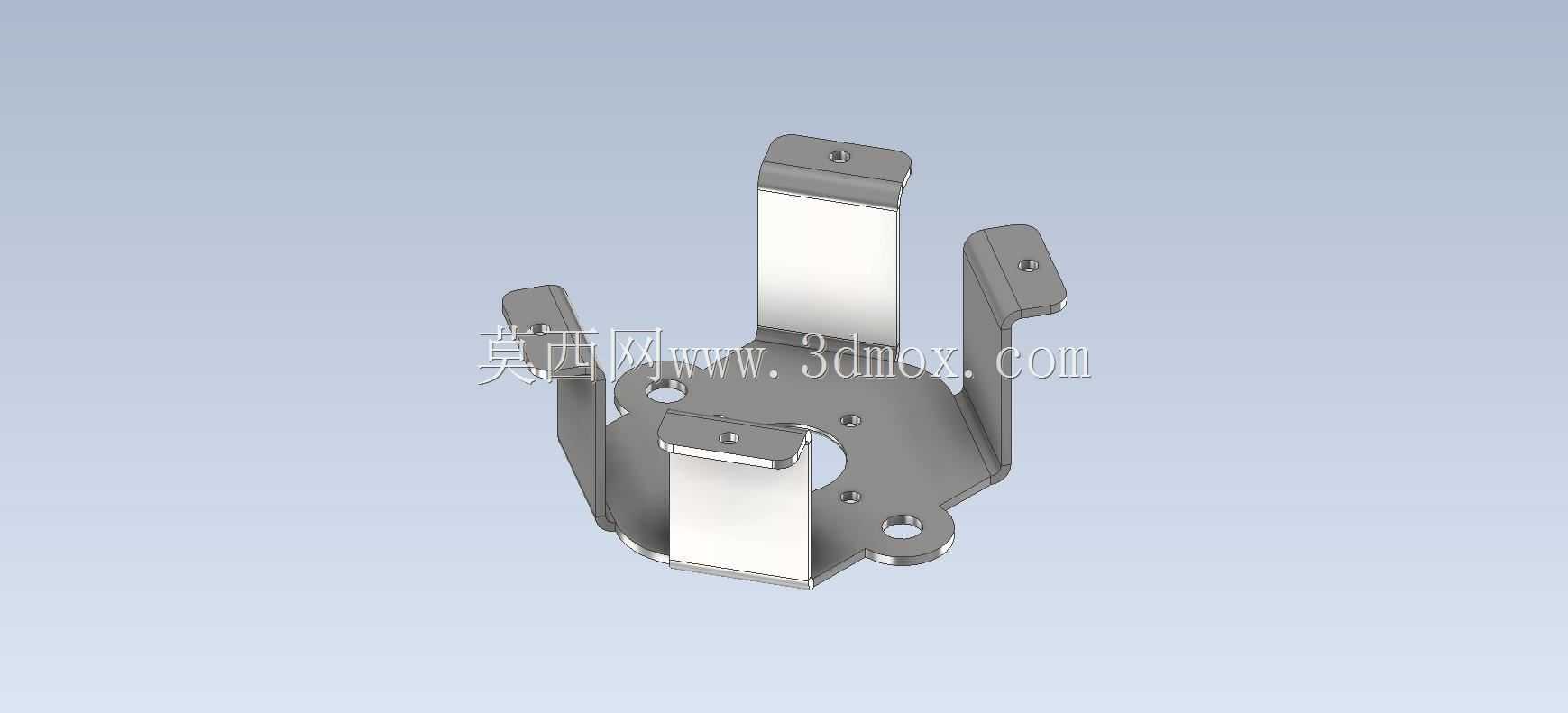

　　从结构功能来看，构件上部为带中心通孔的多边形安装面板，中心大孔用于穿过上部模块的走线、传动轴或者对接凸台，面板上均匀分布的多个小孔用于穿装固定螺丝，实现上部功能件与支座的刚性连接，面板边角处的单独带孔凸耳，可用于额外挂载走线卡扣、接地端子或者辅助定位的小零件，不需要额外在主面板上开孔破坏整体支撑强度。下部延伸出的多根折弯支脚，每根支脚末端都带有外翻的安装耳片，耳片上预制安装孔，可通过螺栓将整个支座固定在设备底板、型材框架或者安装基板上，支脚的垂直段长度决定了上部模块与安装基面的间隔距离，这个间隔既可以预留出下部走线、安装小型电子元件的空间，也能形成空气流通的间隙，帮助上部工作时发热的模块进行自然散热，避免热量直接传导到安装基面影响其他元器件。

　　设计思路上完全遵循钣金加工的工艺特性，所有折弯处都预留了合理的折弯内R角，避免折弯时出现应力集中导致板材开裂，支脚与上部面板的连接位置采用了局部加强的折弯结构，没有额外增加焊接工序，通过板材自身的折弯翻边提升连接位置的结构刚度，避免承载时支脚出现外张变形。安装边界方面，上部安装面板的多边形轮廓做了边角倒钝处理，不会在装配时划伤操作人员或者相邻的线材，支脚的分布位置避开了安装基面上常见的型材槽、固定螺丝位等干涉位置，四个（多支）安装耳片的孔位采用对称分布设计，安装时不需要刻意区分方向，降低现场装配的对位难度，耳片的平面度通过折弯工艺保证，不需要后续额外的铣削加工，即可保证与安装基面的贴合度，锁紧固定螺丝后不会出现支座倾斜的问题。

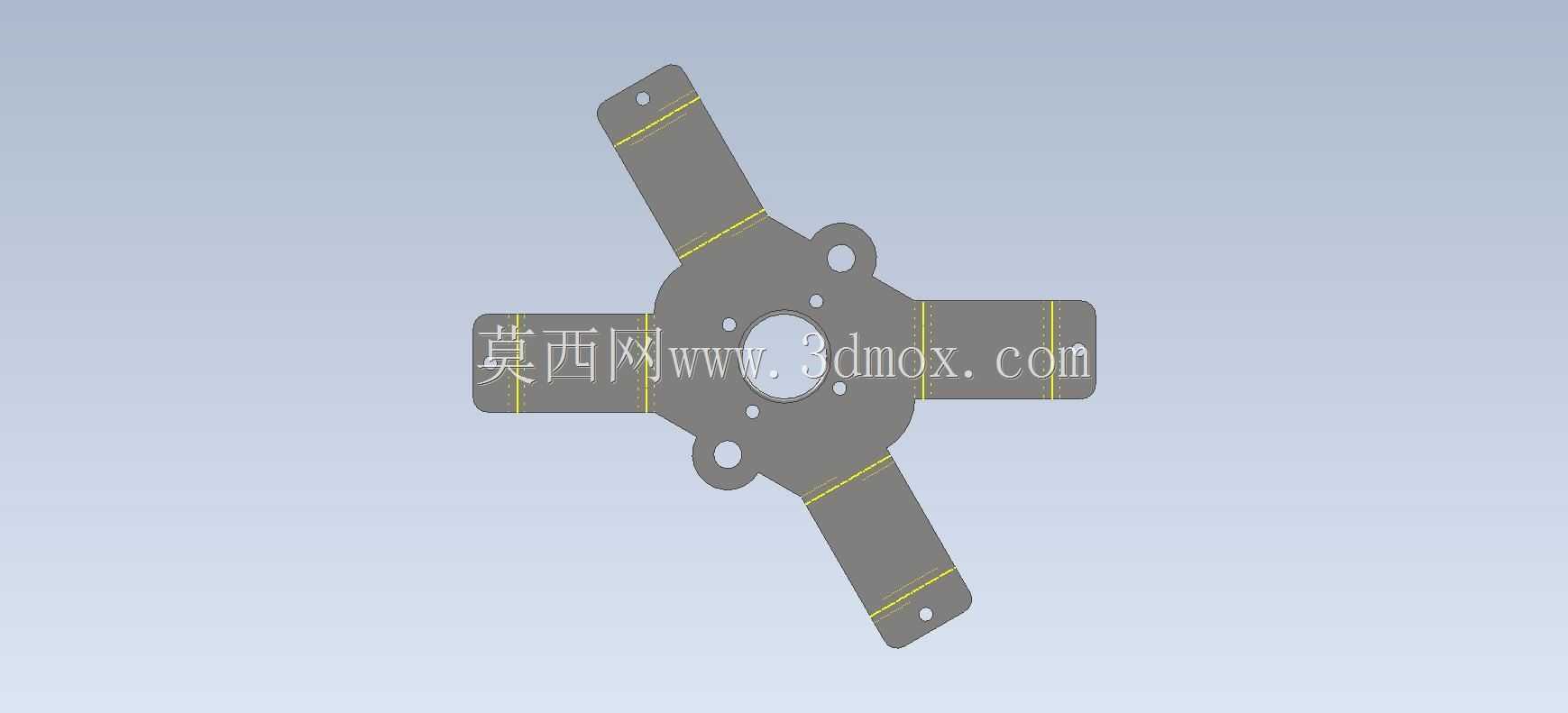

　　实际应用中，这类钣金支座常用来固定小型电机、控制电路板组件、传感器安装模块、小型气动阀组等零部件，相比型材拼接的支架，整体成型的钣金件没有拼接缝隙，长期使用不会出现螺丝松动导致的结构晃动，金属薄板的自身特性还能吸收一部分设备运行时产生的微幅振动，减少振动向上部精密模块的传递。在进行三维建模时，需要重点核对每道折弯的扣除值，保证展开后的下料尺寸准确，同时要注意支脚折弯时的工艺避让，避免相邻支脚在折弯过程中出现碰撞干涉，安装孔的位置需要与对接的上部模块、下部安装基面的孔位做同轴度校验，保证装配时螺丝可以顺利穿入，不需要现场二次扩孔修改。构件的表面处理可根据实际使用场景选择喷塑、镀锌或者钝化处理，适配不同的防腐蚀、外观要求，不需要调整主体结构即可满足不同工况的使用需求。
