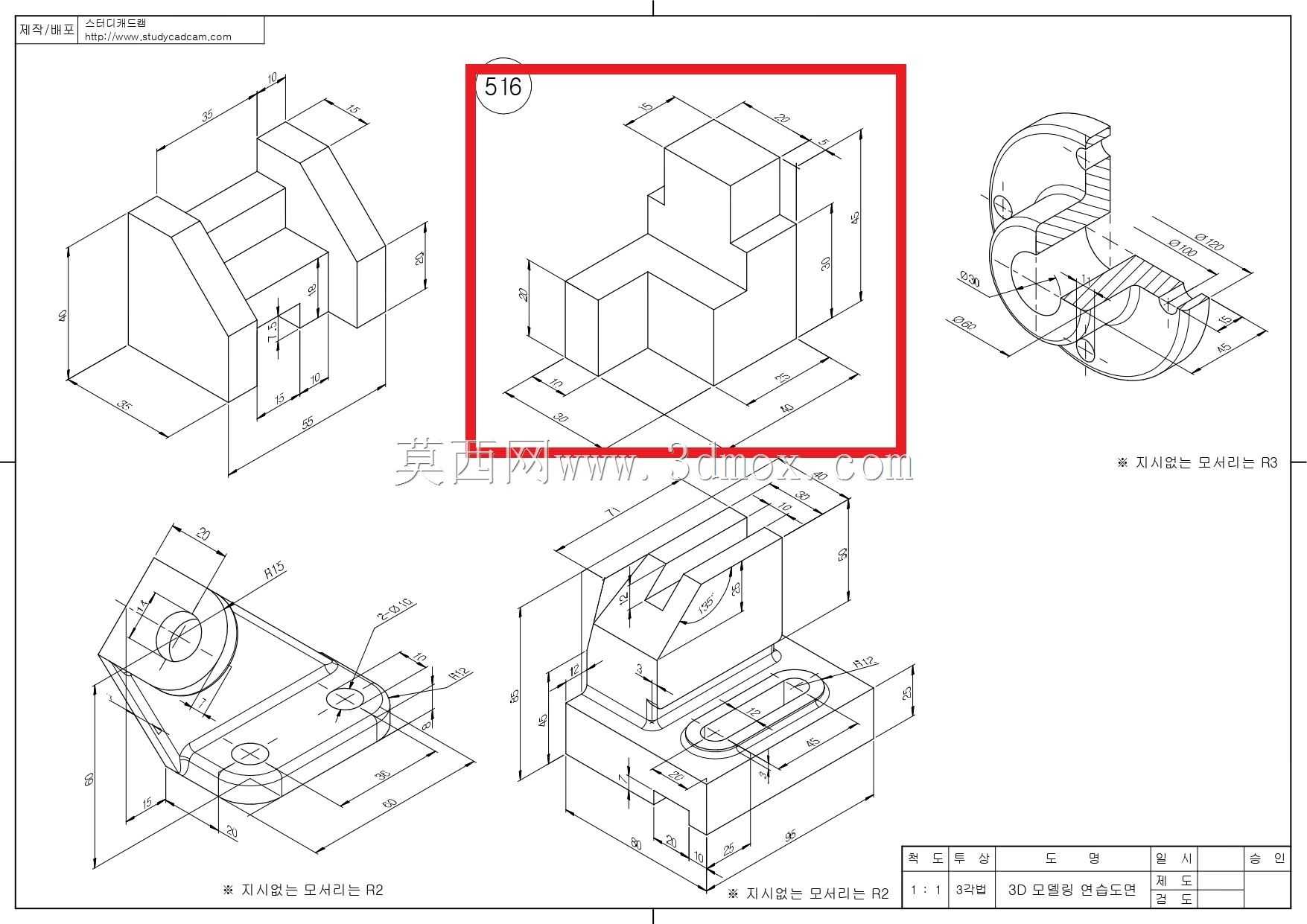

组合式凸台结构三维CAD练习建模作品

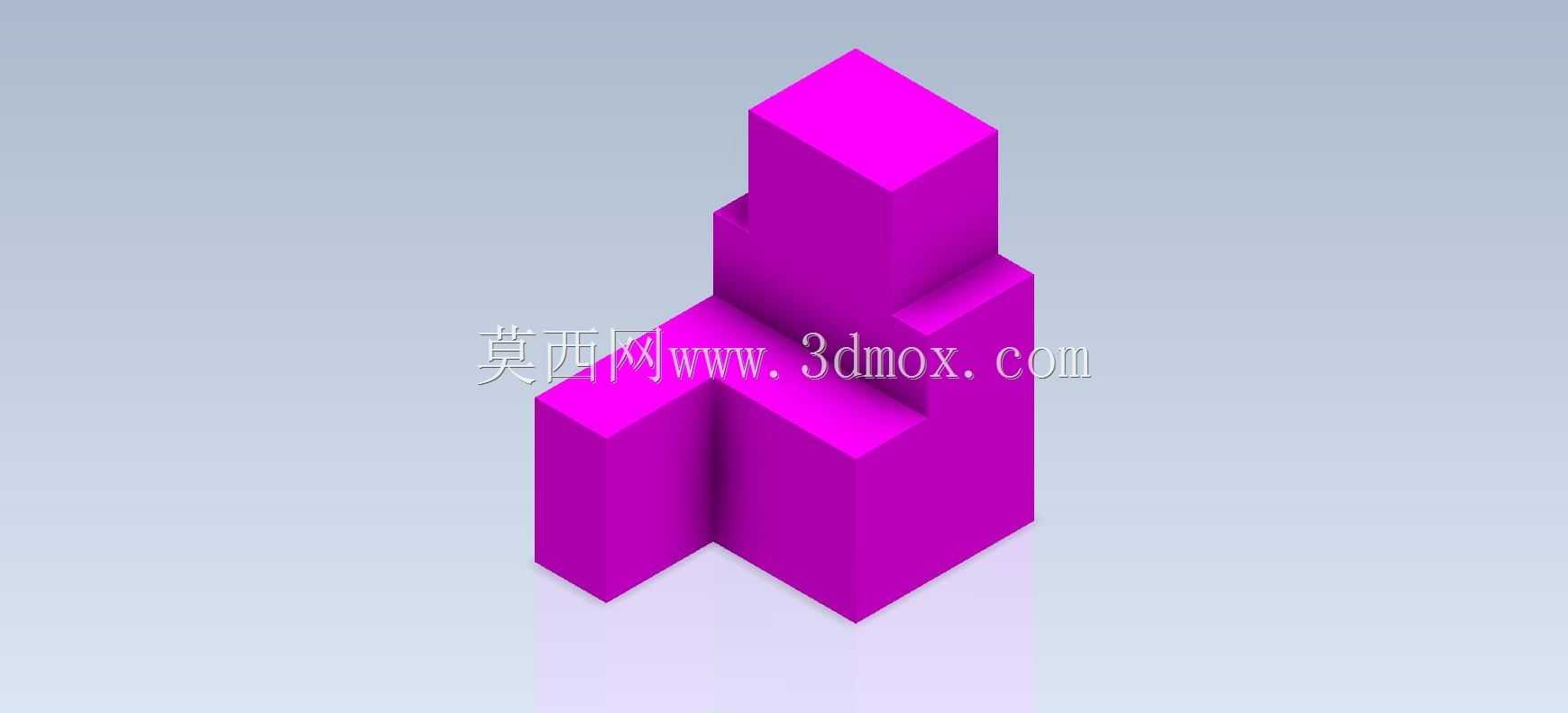

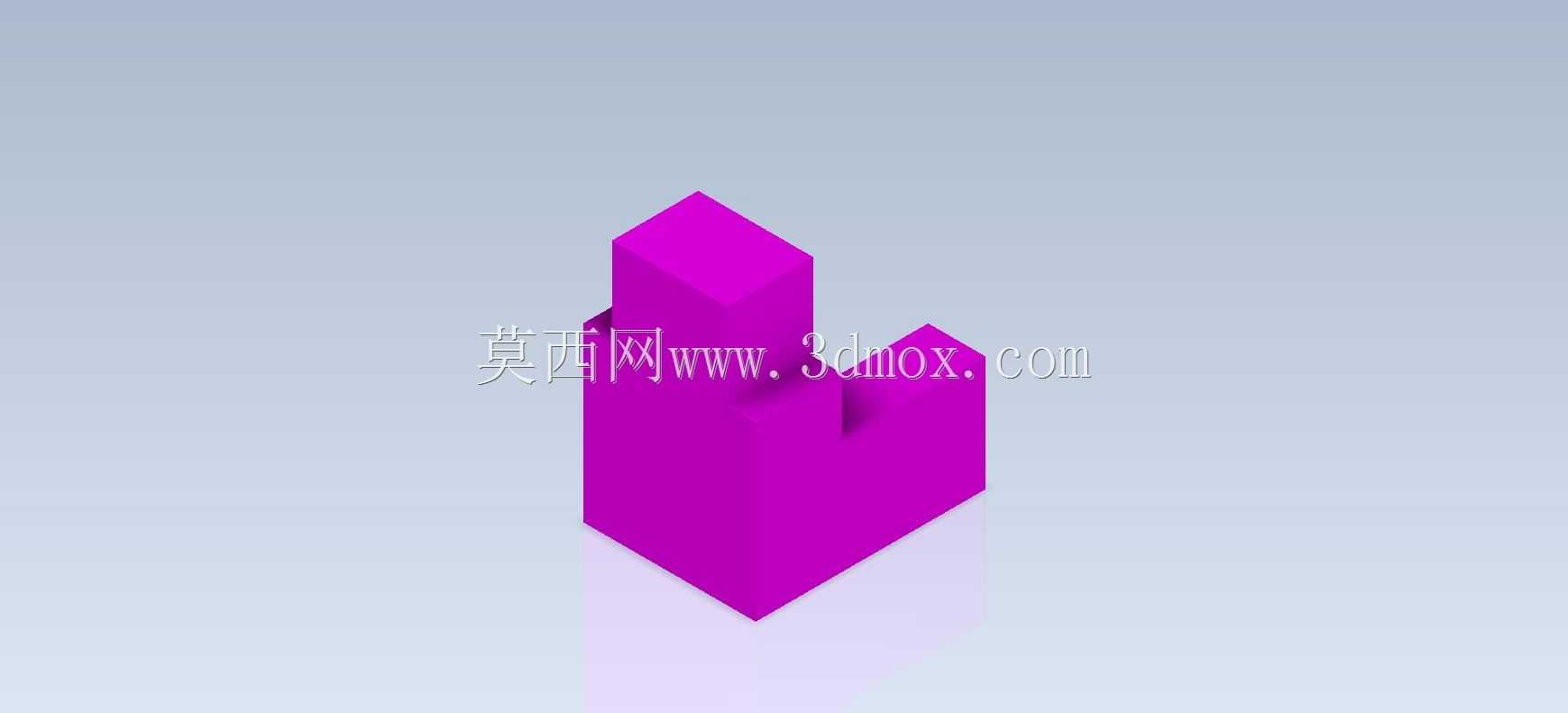

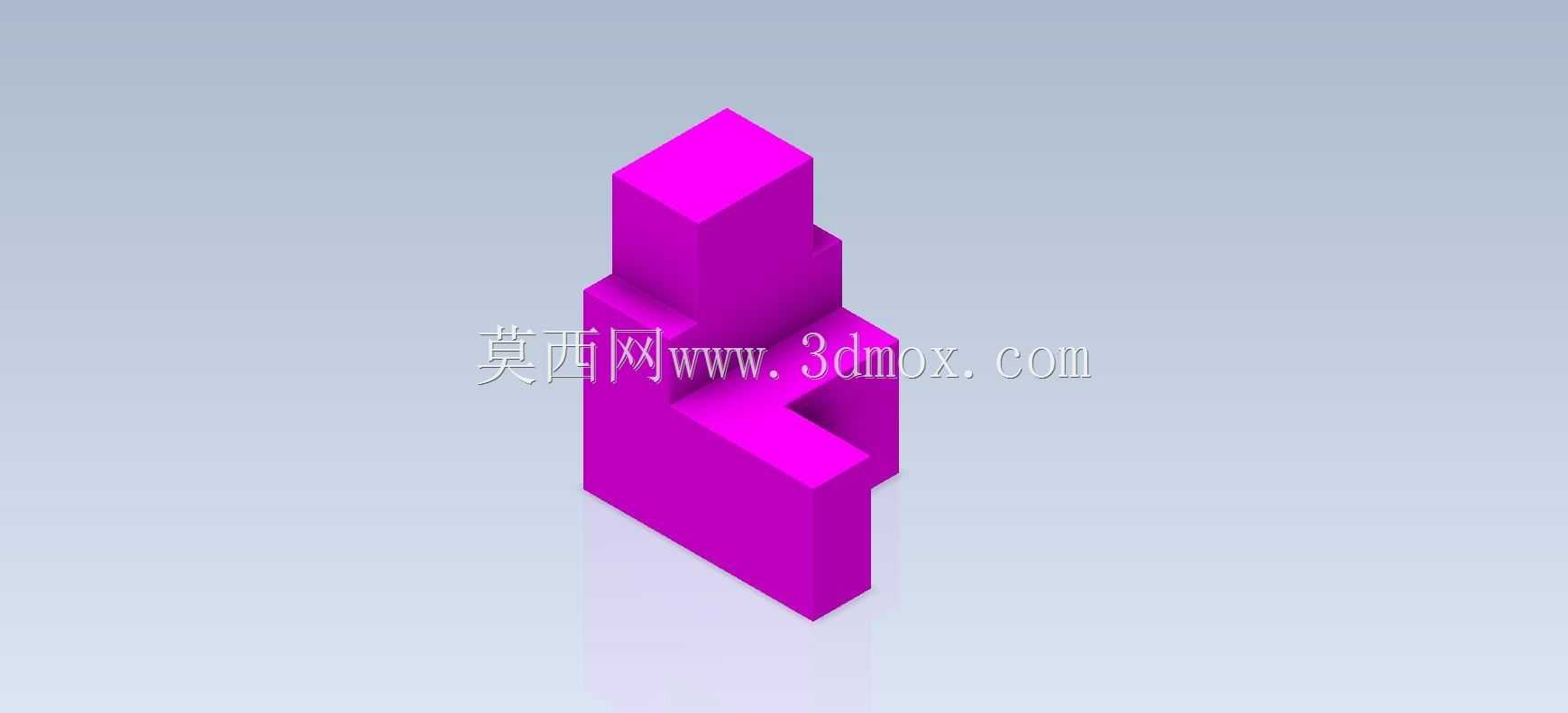

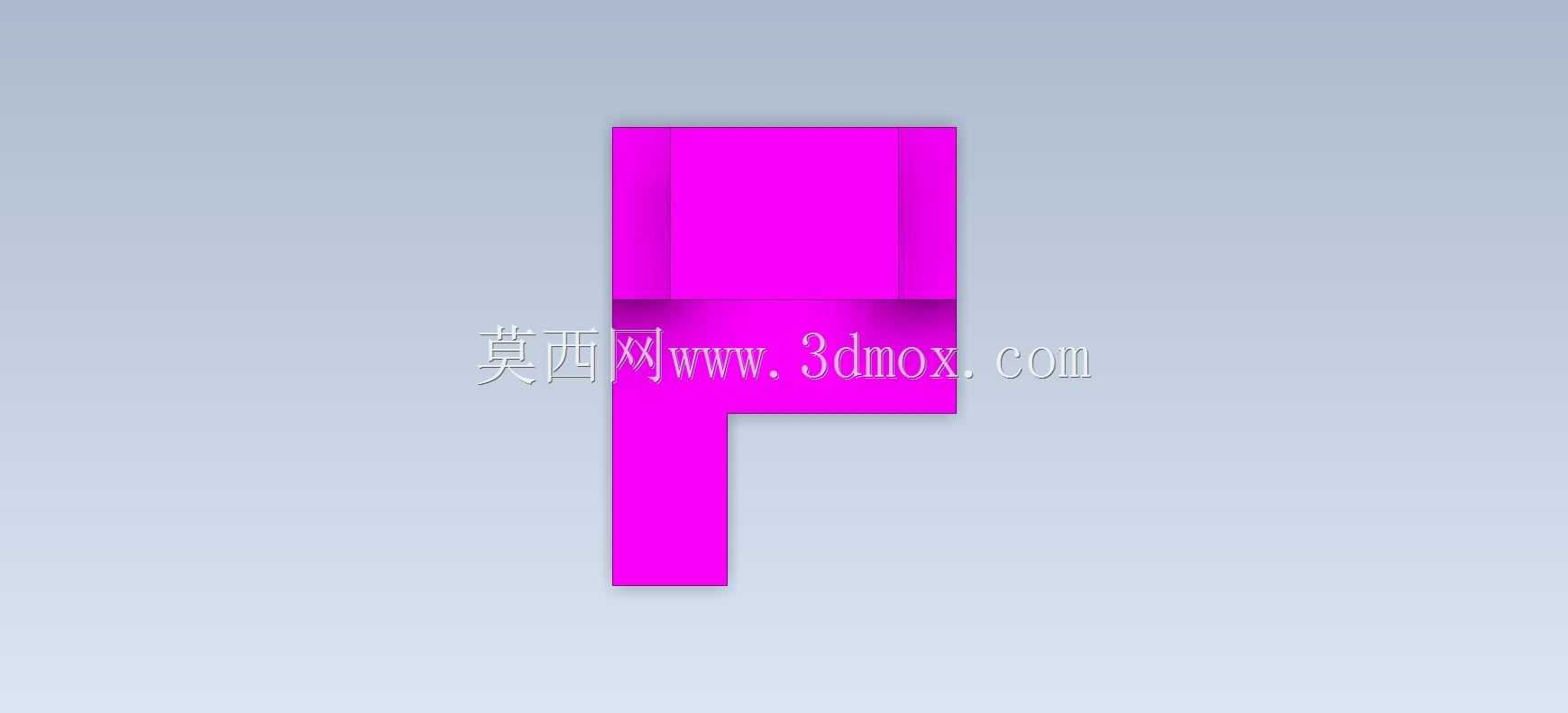

　　这类组合凸台结构的建模练习，核心是帮助结构设计从业者建立空间几何的投影思维，在实际的工装夹具定位块、小型设备安装基座、非标自动化设备的承载凸台设计中，这类多块体组合的正交结构十分常见。从结构本身来看，整个模型由三个不同高度的矩形棱柱沿正交方向拼接而成，所有相邻面均为垂直贴合，不存在曲面、斜角或者复杂的过渡特征，完全遵循正交建模的基准对齐原则，建模过程中需要严格保证各块体的共面约束，避免出现面与面之间的微小缝隙或者重叠错位，这也是实际机械结构设计中最基础的装配对齐要求。

　　在实际工业应用场景里，这类结构常作为小型检测工装的定位基准座，三个不同高度的凸台可以分别对应不同规格工件的定位面，比如在小型五金零件的尺寸检测工位，最高的凸台可以作为Z向的主要定位基准，两个较低的凸台分别承担X、Y方向的侧向限位，不需要额外加装定位销，依靠一体加工的凸台面就能实现工件的快速装夹定位，减少工装的装配累积误差。设计这类结构的时候，首先要确定主基准面，通常选择模型的底面作为安装贴合面，所有凸台的高度尺寸都从这个基准面开始标注，避免出现尺寸链的闭环问题，各凸台之间的拼接位置要保证棱边的直线度，实际加工中这类结构一般采用整块铝型材或者45号钢铣削成型，不需要拼接焊接，因此建模时要保证整个实体为单一布尔运算后的整体，不存在分离的实体特征。

　　从安装边界来看，这类结构的底面为完整的矩形平面，安装时可以通过底面的四个角位置加工沉头孔，用内六角螺丝固定在设备的工作台面板上，安装孔的位置要避开凸台的正下方区域，防止打孔时破坏凸台的结构强度，同时凸台的外侧棱边在实际加工中会根据使用需求做0.5到1毫米的倒角，去除铣削产生的毛刺，也避免安装工件时棱边划伤工件表面。建模过程中，新手容易出现的问题是各块体的定位基准不统一，比如先绘制一个块体之后，后续块体以临时的边线作为参考，导致修改其中一个尺寸的时候整个结构出现错位，正确的建模思路应该是先在草图层面绘制三个凸台的底面轮廓，统一以原点作为草图的定位基准，将三个矩形的位置完全约束，再分别对三个轮廓做不同高度的拉伸，这样所有特征的参数都关联到最初的草图，后续调整尺寸的时候只需要修改草图里的矩形位置或者拉伸特征的高度参数，整个模型不会出现特征报错。

　　这类结构虽然造型简单，但是涵盖了三维建模最核心的草图约束、拉伸特征、布尔运算、基准对齐等基础操作，是掌握复杂机械结构建模的必经练习环节，很多新手在刚接触三维建模时容易跳过这类基础练习，直接去做复杂的曲面或者装配模型，结果在实际工作中遇到这类简单的正交结构反而容易出现约束错误、尺寸链混乱的问题。在实际的非标设计工作中，这类凸台结构的尺寸设计完全匹配所承载工件的定位需求，比如最高凸台的高度要高于工件的定位面高度至少2毫米，保证定位时工件能够完全抵靠在凸台侧面，两个较低凸台的高度则要根据工件的侧面形状确定，避免和工件的加强筋或者凸起结构产生干涉，相邻凸台之间的交接位置要保证直角过渡，实际加工中如果采用铣削加工，内角位置会留下刀具半径的圆角，这时候如果工件对应的位置是直角，就需要在建模时提前在内角位置设计出退刀槽，或者在工件对应位置做倒角避让，保证装配时工件能够完全贴合定位面。

　　从结构强度角度来看，这类一体铣削的凸台结构相比拼接式的定位块，整体刚性更好，在频繁装夹工件的工况下不会出现连接螺丝松动导致的定位偏移，适合用在小零件的批量加工、检测工位，长期使用的定位精度保持性更好。建模时还要注意各凸台的壁厚，即使是练习模型也要符合实际加工的工艺要求，不能出现壁厚小于1毫米的薄壁结构，否则实际加工时会出现震刀导致的表面粗糙度不达标，甚至薄壁变形的问题，三个凸台的截面尺寸也要保证足够的承载面积，比如作为定位面的侧面宽度至少要达到5毫米以上，才能承受工件装夹时的侧向推力，不会因为受力过大出现崩边或者变形。
