对称斜支块状机械基础练习构件

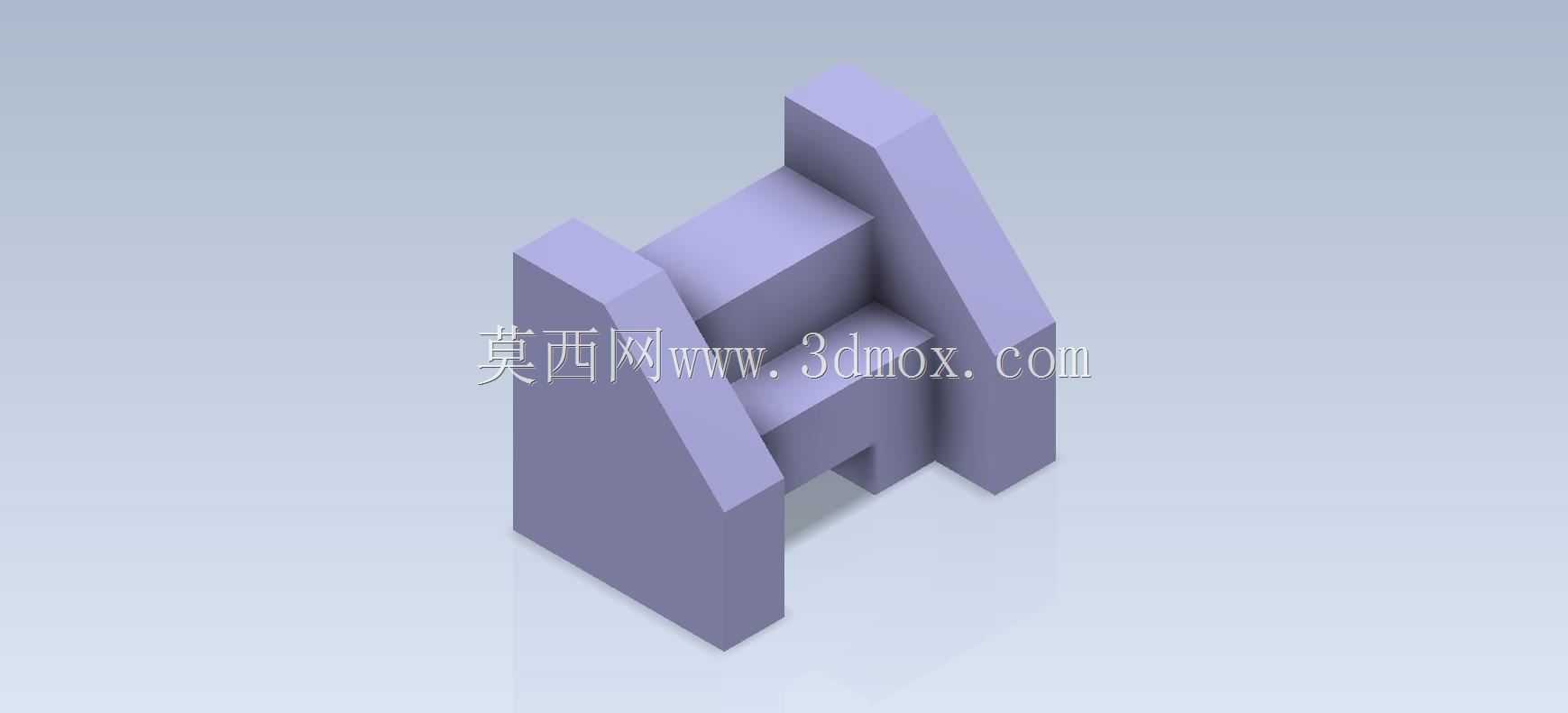

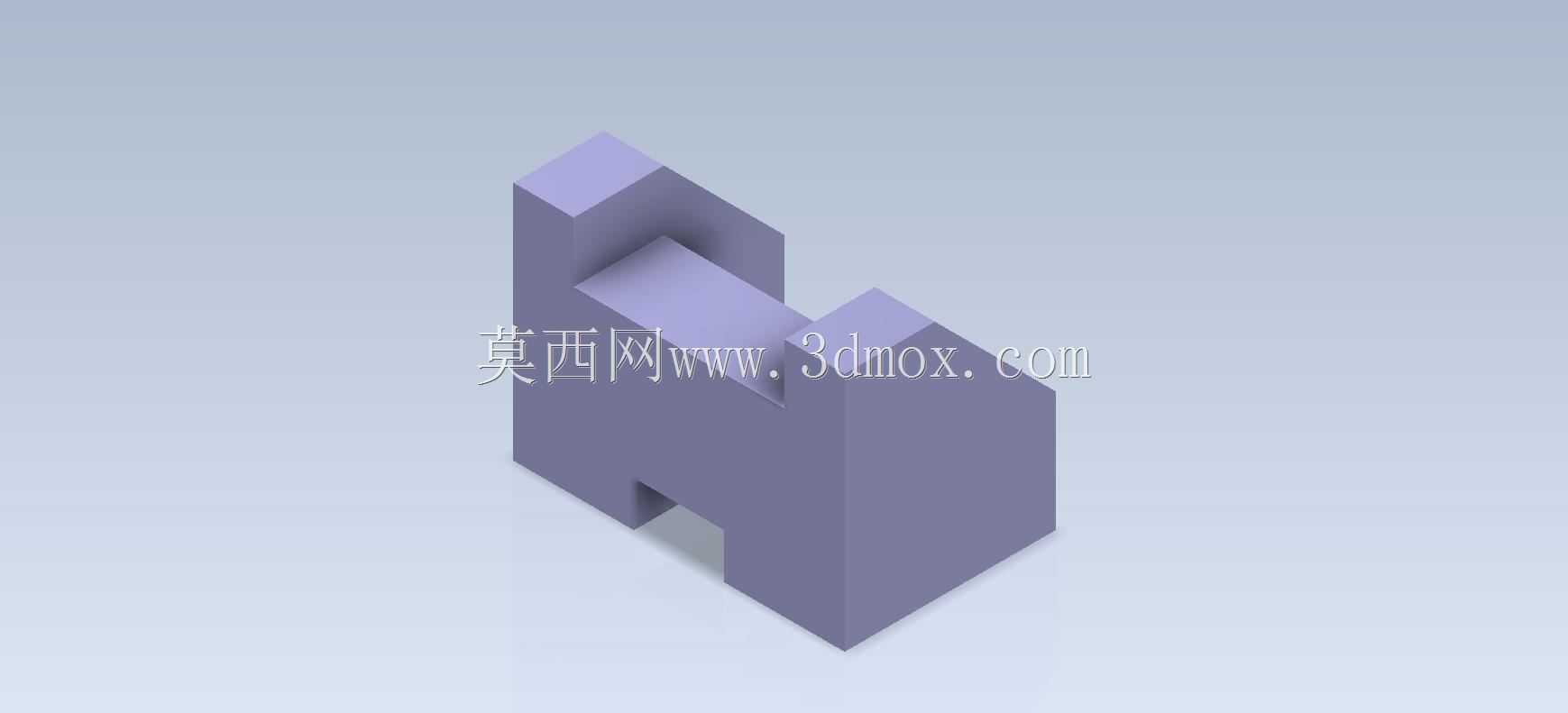

　　在机械结构设计的入门训练体系中，这类对称式块状构件是三维建模能力搭建的核心练习载体，很多刚接触实体建模的工程师都会从这类规整几何组合件入手，熟悉拉伸、切除、对称约束等基础命令的实操逻辑，避免一开始就接触复杂曲面带来的学习挫败感。从实际工业场景来看，这类带双侧斜向支撑的块状结构，常作为小型工装夹具的基体、自动化输送线的侧边定位挡块、或者轻型检测设备的安装支座使用，因为其对称结构的受力特性非常均衡，不会出现单侧偏载导致的应力集中问题，在低速、轻载的工位辅助场景中适配性极强。

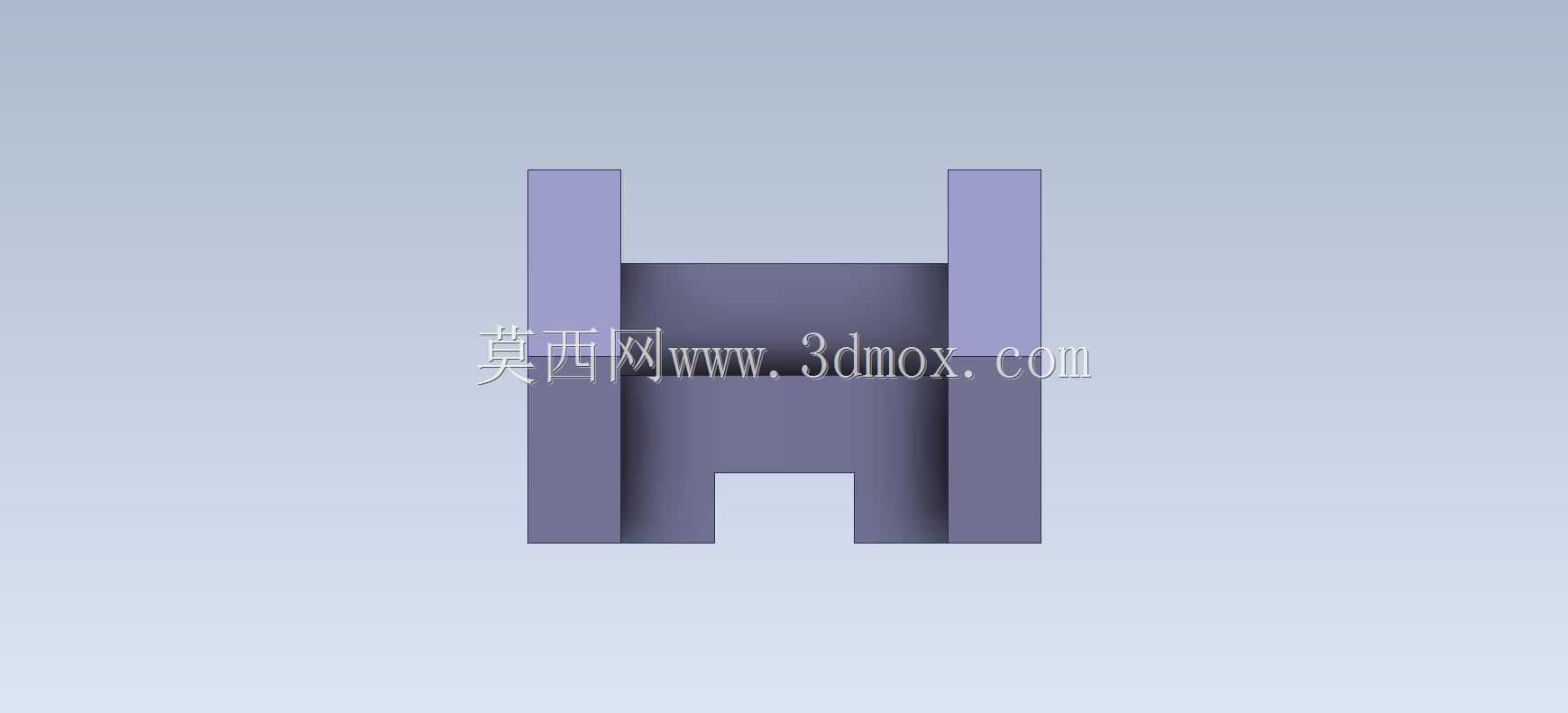

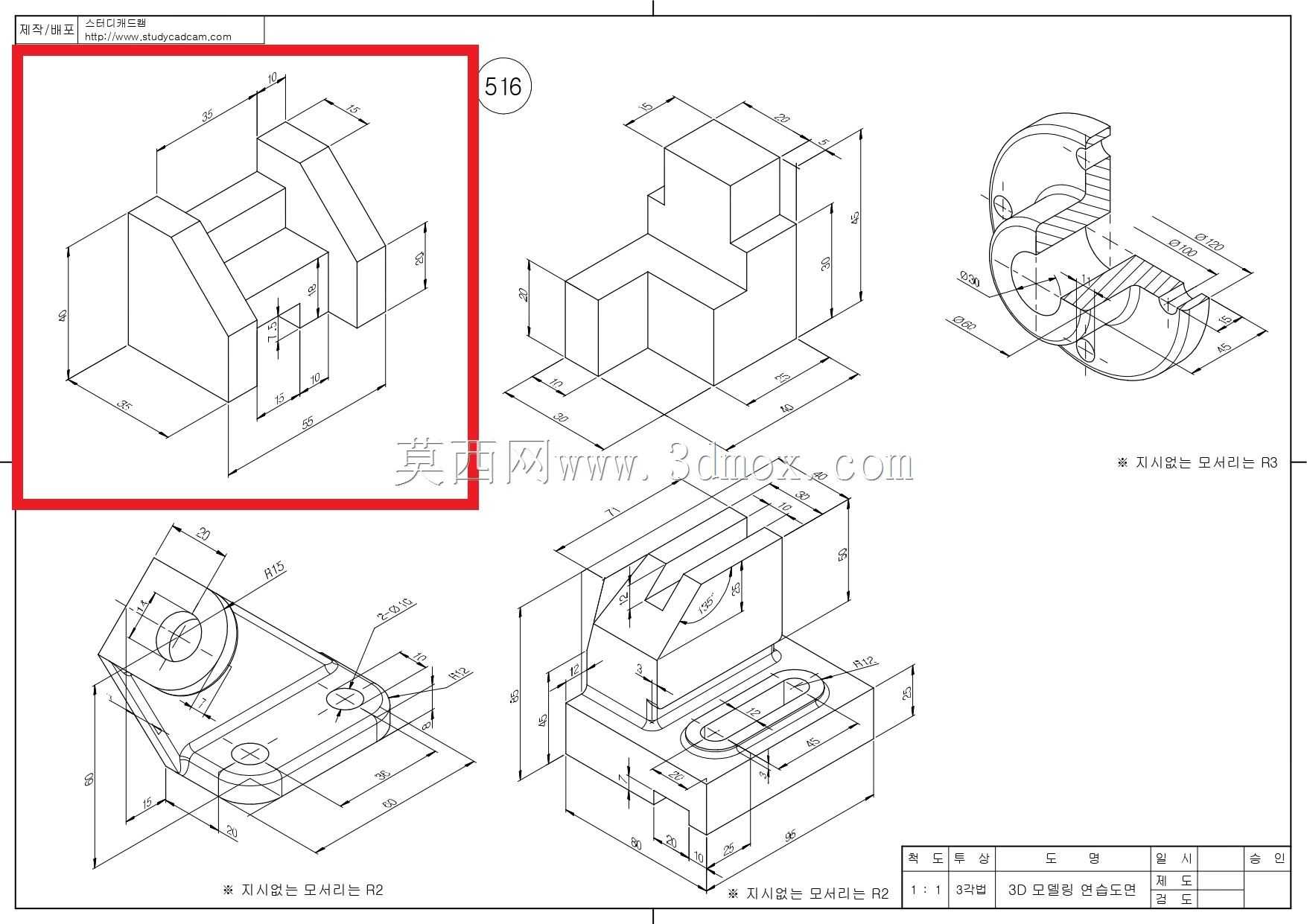

　　设计这类构件的时候，首先要锚定中心基准面，所有的几何特征都要以中心对称面为参照展开，先绘制中间的核心凸台基体，确定整体的长宽高基础尺寸，再向两侧延伸出带斜度的支撑臂，斜度的取值一般在15°到30°之间，这个角度区间既能保证支撑臂的结构强度，避免直角连接处的应力突变，也不会因为斜度过大占用过多的安装空间。中间的阶梯状凹槽是这类构件的核心功能区域，凹槽的尺寸公差需要根据实际配合的工件尺寸来设定，一般作为定位面的侧壁要预留0.02到0.05mm的配合间隙，底面的平面度要控制在0.02mm以内，保证和被支撑工件的贴合度，避免装夹或者定位时出现晃动。

　　从安装边界来看，这类构件的底部一般为整平面，不需要额外设计复杂的安装脚，直接通过底部的沉头孔就可以固定在工作台面或者型材架上，沉头孔的位置要避开内部的应力集中区域，孔间距要和常用的铝型材安装孔位匹配，比如适配4040型材的话，孔中心距要设置为40mm的整数倍，减少现场安装时的打孔调整工作量。双侧的斜支撑臂外侧不需要做额外的加工面，保持铸造或者铣削的原始平面即可，内侧和中间凸台的连接处要做R2到R3的圆角过渡，这个细节很多新手建模的时候容易忽略，实际加工的时候直角连接处很容易因为应力集中出现开裂，尤其是在频繁受侧向冲击力的工位上，圆角过渡能大幅提升构件的使用寿命。

　　建模过程中要注意特征的先后顺序，先做整体的基体拉伸，再做中间的凹槽切除，最后添加圆角和倒角特征，不要一开始就把圆角加上，否则后续修改尺寸的时候很容易出现特征报错，这也是很多初学者容易踩的坑——过早添加细节特征导致参数化修改的灵活性大幅下降。另外这类构件的所有棱边除了配合面之外，都要做C0.5的倒角处理，避免安装和调试的时候划伤操作人员，这个细节虽然不影响结构功能，但是是机械设计里的通用规范，体现设计的严谨性。

　　从实际使用的工况适配来说，这类构件如果用于普通的工位定位，采用普通Q235钢材铣削加工即可，不需要做额外的表面处理，如果是用于有腐蚀的车间环境，可以换成6061铝合金材质做阳极氧化处理，重量更轻也不容易生锈，整体的壁厚要保证在8mm以上，避免受冲击的时候出现变形，中间凹槽的深度不要超过整体高度的二分之一，否则会削弱基体的整体结构强度，导致支撑臂受力的时候出现外张变形。很多新手在做这类练习的时候，只追求几何形状的相似度，忽略了这些工程实际中的尺寸边界和工艺要求，建出来的模型只能看不能用，这也是入门练习中需要重点纠正的思路——建模不是画几何图形，每一个尺寸、每一个特征都要对应实际的加工和使用需求。
