法兰连接式三通阀体结构设计

项目分类:阀门 发布时间:2023-07-12 ID:698417
  • 法兰连接式三通阀体结构设计
  • 法兰连接式三通阀体结构设计
  • 法兰连接式三通阀体结构设计
  • 法兰连接式三通阀体结构设计

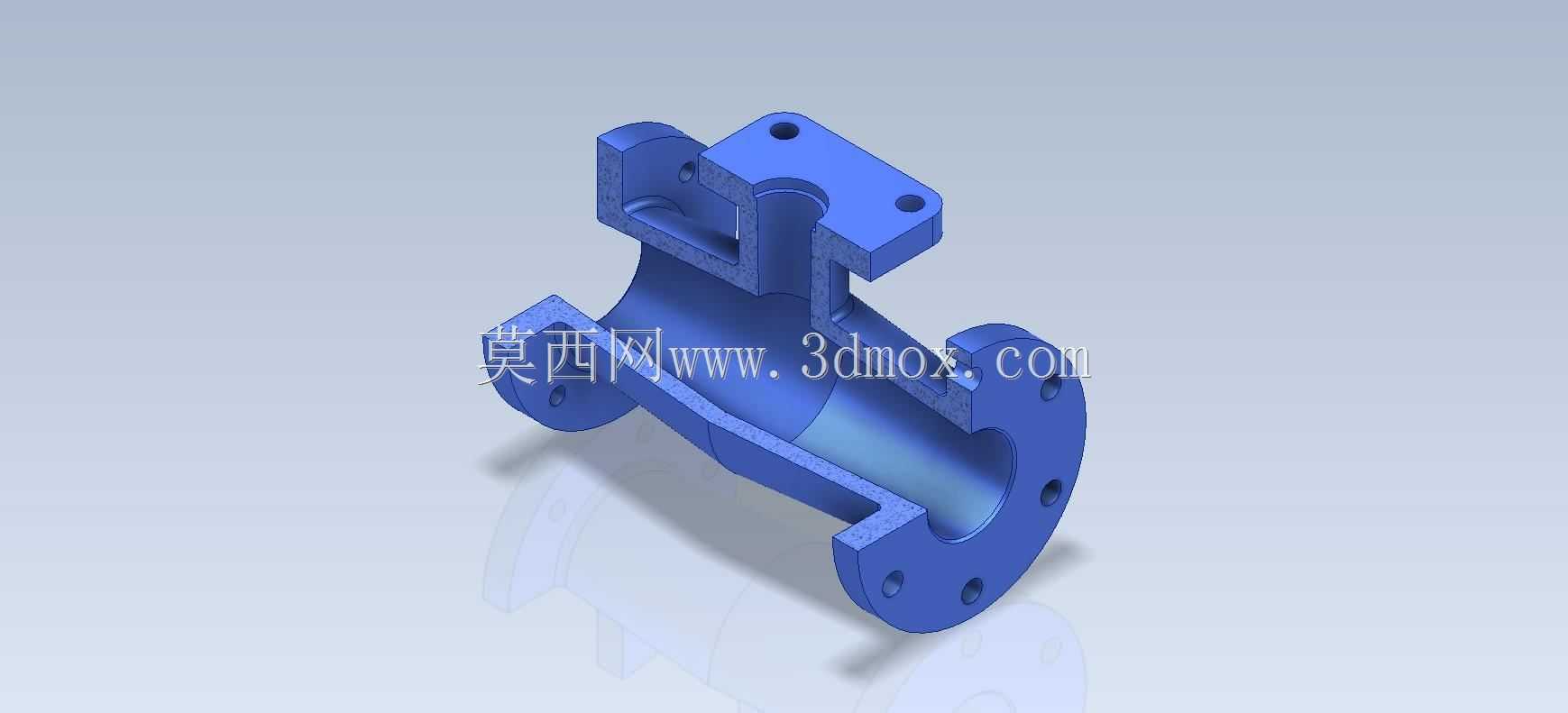

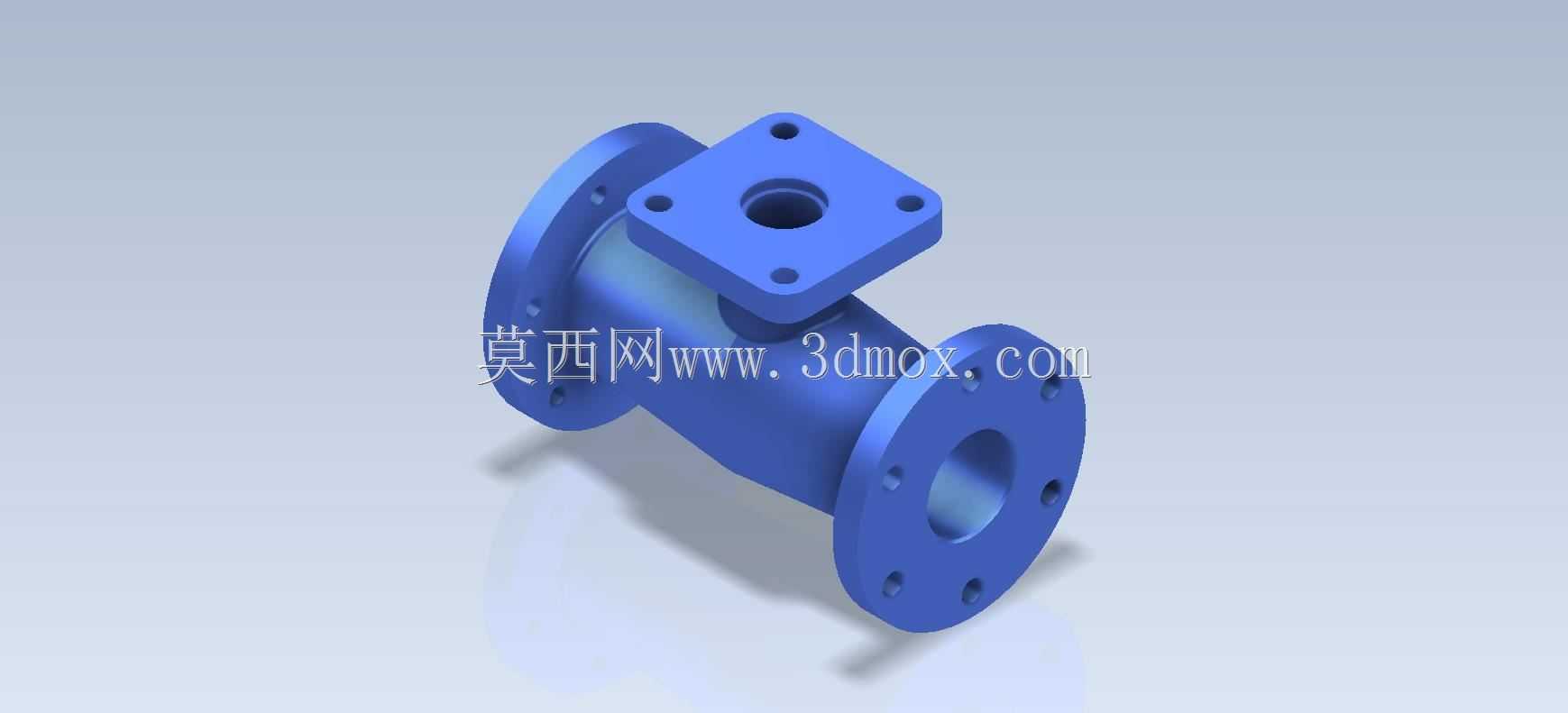

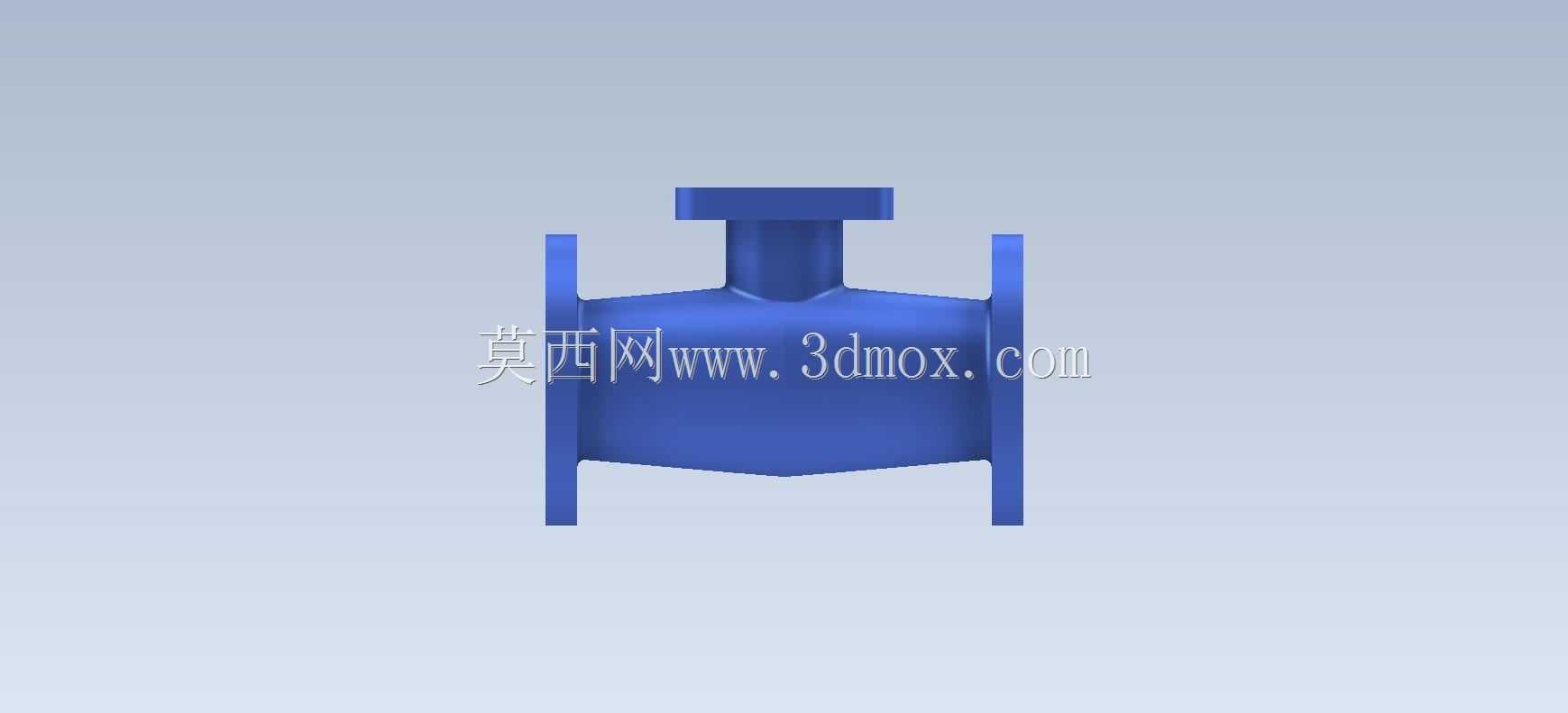

  这款三通阀体是工业流体管路系统里的核心承压构件,主要应用在化工、市政给排水、暖通循环、油气输送这类需要对流体进行分流、合流或者流向切换的管路段,日常工况里需要承受管路内的流体压力、温度波动带来的应力,还要兼顾安装对接的便利性与长期运行的密封可靠性。从结构设计逻辑来看,主体采用等径直筒作为主流道,垂直于主流道方向设置一个带方形安装法兰的支路接口,三个接口全部采用法兰连接形式,两端的圆形法兰上均匀分布螺栓过孔,对接时配合密封垫片就能实现和上下游管路的可靠连接,不需要额外加工焊接坡口,现场拆装维护的效率更高,也能适配不同压力等级的管路安装需求。支路端的方形法兰相比圆形法兰,在安装配套的阀杆驱动组件、执行器或者支路管路时,

  螺栓排布的空间更充裕,四个角的螺栓孔能提供更均匀的压紧力,避免方形密封面出现压偏泄漏的问题,适合安装需要对中性的控制元件。设计时首先要确定的是主流道的通径尺寸,要匹配对应公称通径的管路流量要求,流道内壁做圆弧过渡处理,尤其是主流道和支路交汇的位置,没有直角突变结构,能大幅降低流体经过时的局部阻力,减少紊流、振动和冲蚀磨损,延长阀体的使用寿命。阀体的壁厚是按照对应公称压力下的承压要求计算的,在法兰和筒体连接的位置做了加厚的过渡圆角,避免应力集中,因为这个区域在承压时是应力最高的位置,长期受压力波动、水锤冲击容易出现裂纹,加厚过渡的结构能有效分散应力,提升结构强度。安装边界方面,两端圆形法兰的外径、螺栓孔中心距、

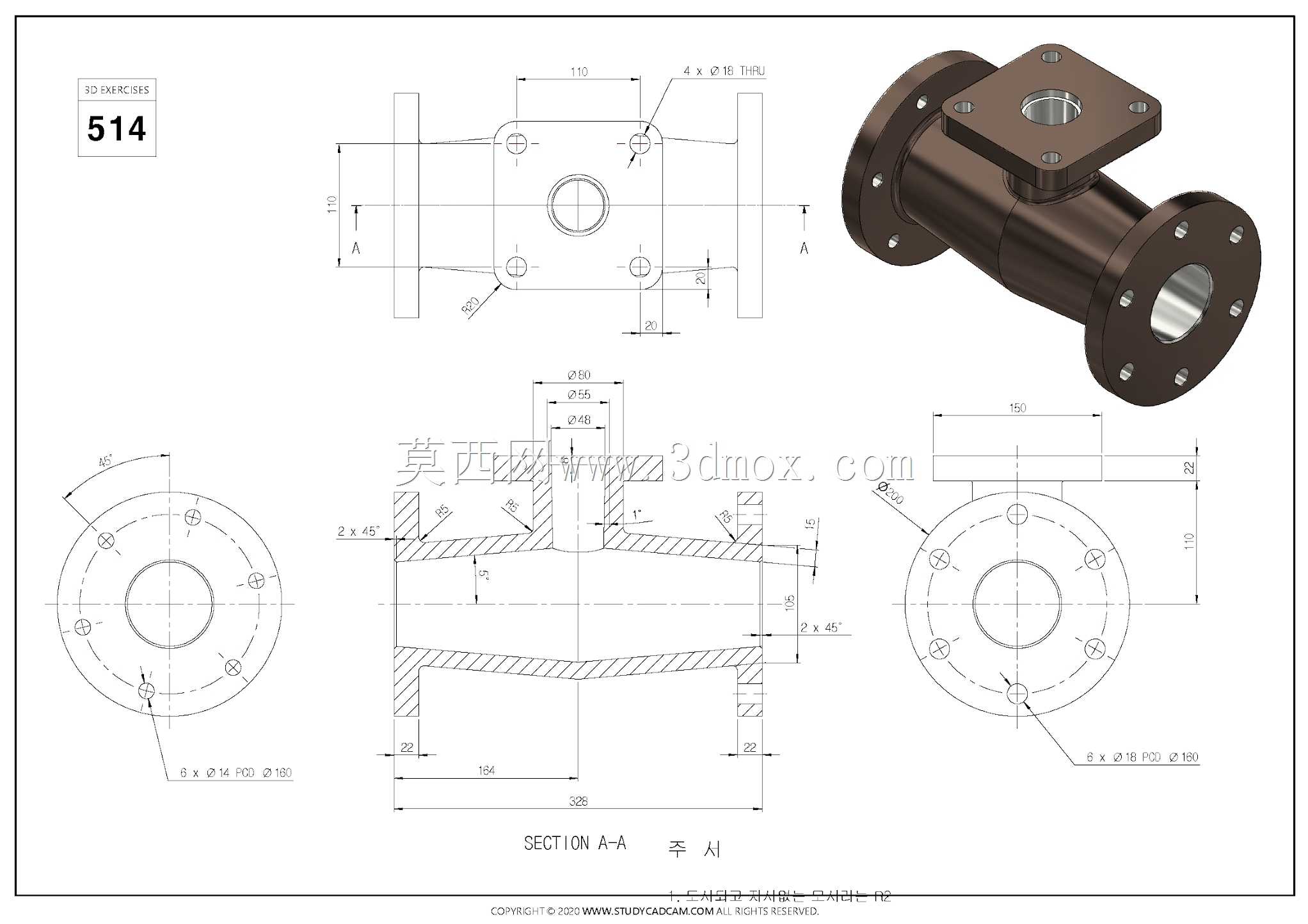

  螺栓孔数量与孔径都严格匹配对应公称压力的法兰标准,现场安装时不需要额外加工适配,直接和同标准的管路法兰对接即可;支路方形法兰的安装面平面度有严格要求,保证和配套元件连接时的密封性能,方形法兰的螺栓孔中心距、孔径也和常用的支路控制组件安装尺寸适配,不需要额外做转接件。从建模的细节来看,所有的棱边都做了合适的倒角处理,既避免加工时出现锐边割手的问题,也能减少铸造或者机加工过程中的应力集中,法兰的密封面位置预留了密封垫片的安装空间,保证压紧后密封垫片能均匀受力,实现可靠密封。这类阀体在实际使用中,根据输送介质的不同可以搭配不同的密封件与阀芯结构,实现对流体的截断、调节、分流等不同功能,结构设计上兼顾了承压性能、安装便利性与流道效率,

  是三通类阀门里非常典型的结构形式,建模时的尺寸基准选择以主流道轴线和支路轴线的交点为核心基准,所有法兰的安装面、螺栓孔位置都基于这个基准标注尺寸,能有效控制加工和装配时的形位公差,保证安装对接时的同轴度与位置精度,避免出现安装错位导致的密封失效或者附加应力。
