多通路流体转接控制阀结构设计

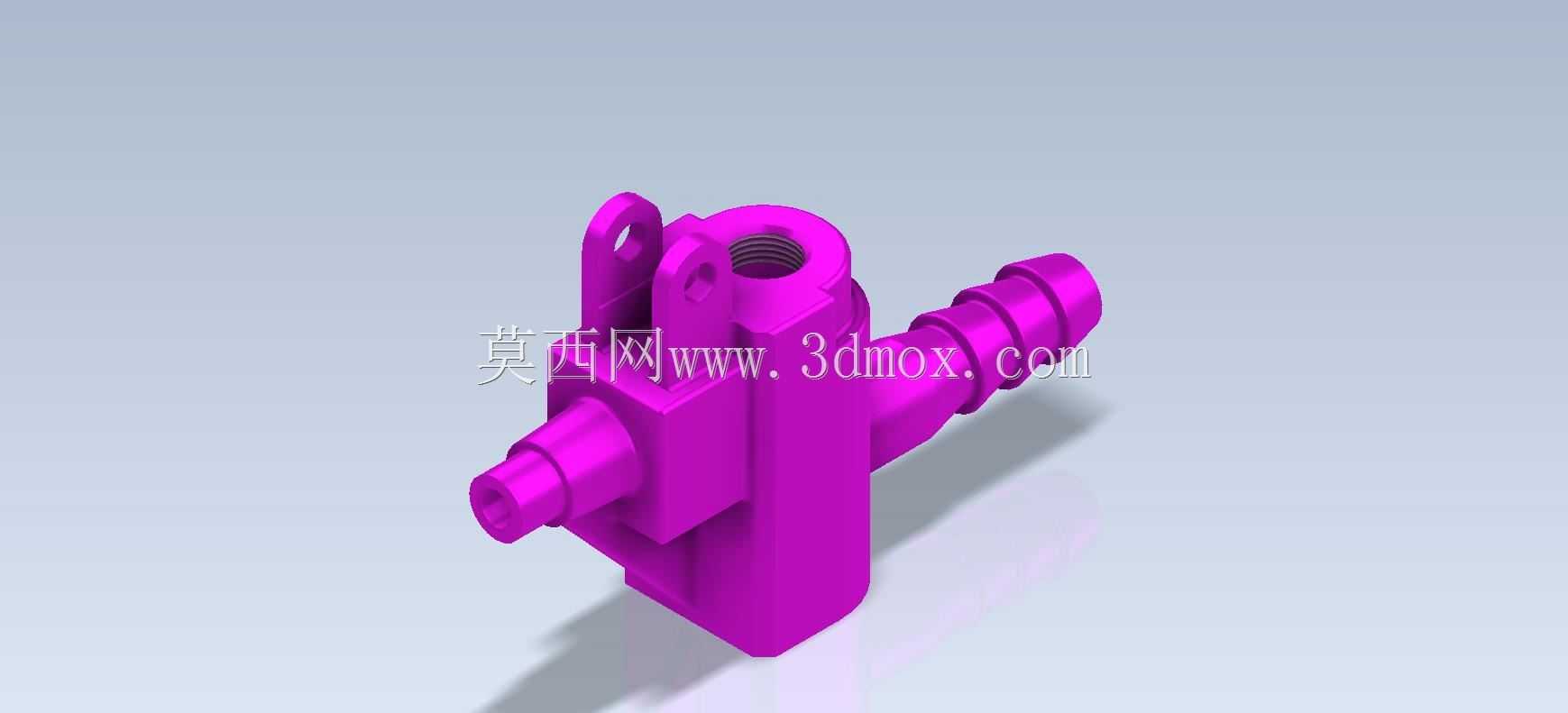

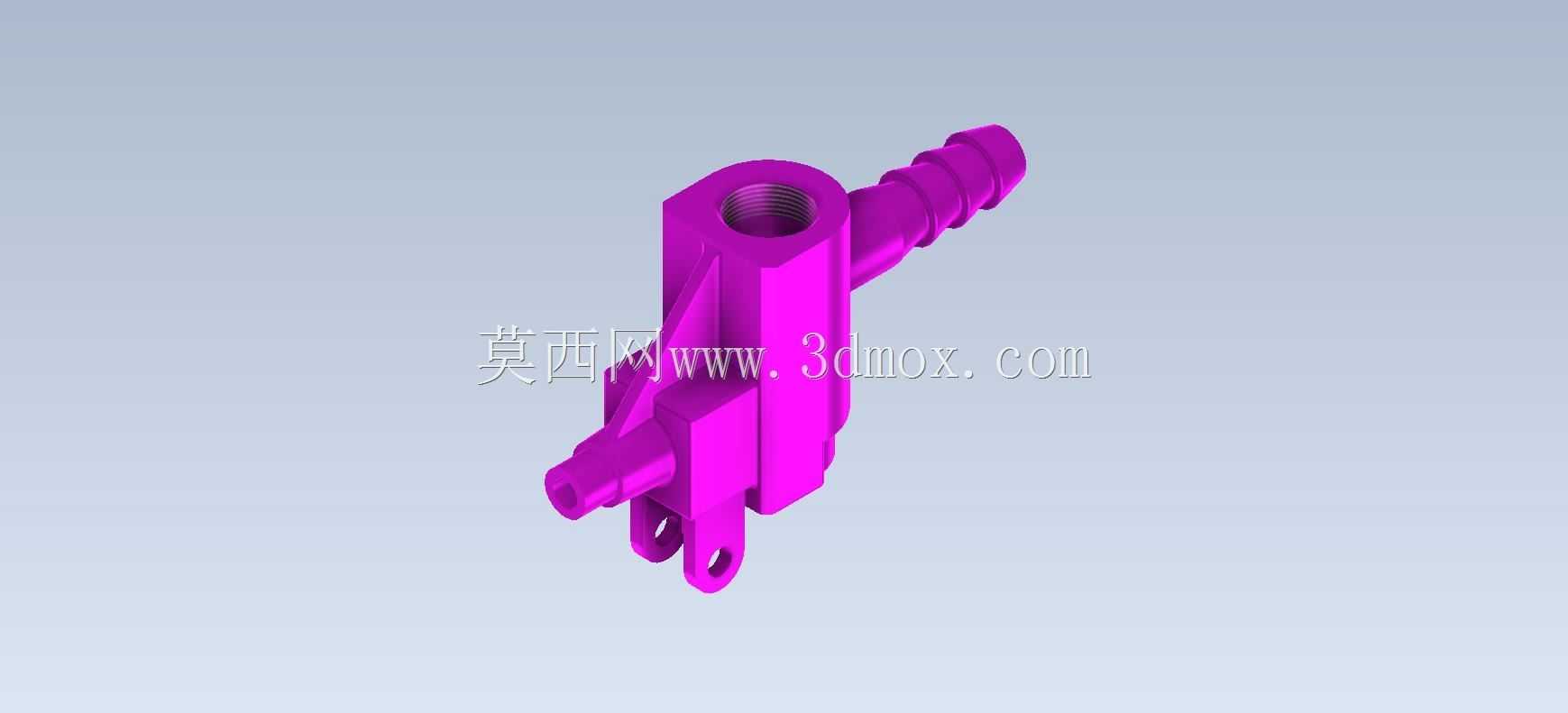

　　该零件属于小型流体管路系统中的转接控制构件，核心应用场景覆盖小型内燃机组燃油供给支路、低压气动控制回路、实验台架流体分配单元等对安装空间有严格限制的管路布局场景，主要承担多通路流体换向、管路口径转接、外接辅助元件挂载的功能，可在0.6MPa以下的低压流体工况下稳定工作，适配燃油、压缩空气、低压冷却水等常规工业流体介质。从结构设计逻辑来看，零件主体采用方块式集成布局，将多个通路接口整合在单一基体上，减少了分散接头带来的密封点数量，降低管路系统的泄漏风险。主体上部设置带内螺纹的安装孔，可直接旋接压力检测元件、流量调节阀或者管路堵头，孔口周边设计两个带通孔的凸耳结构，用于穿设固定螺栓将整个阀体锁定在安装基座上，凸耳的位置经过受力校核，

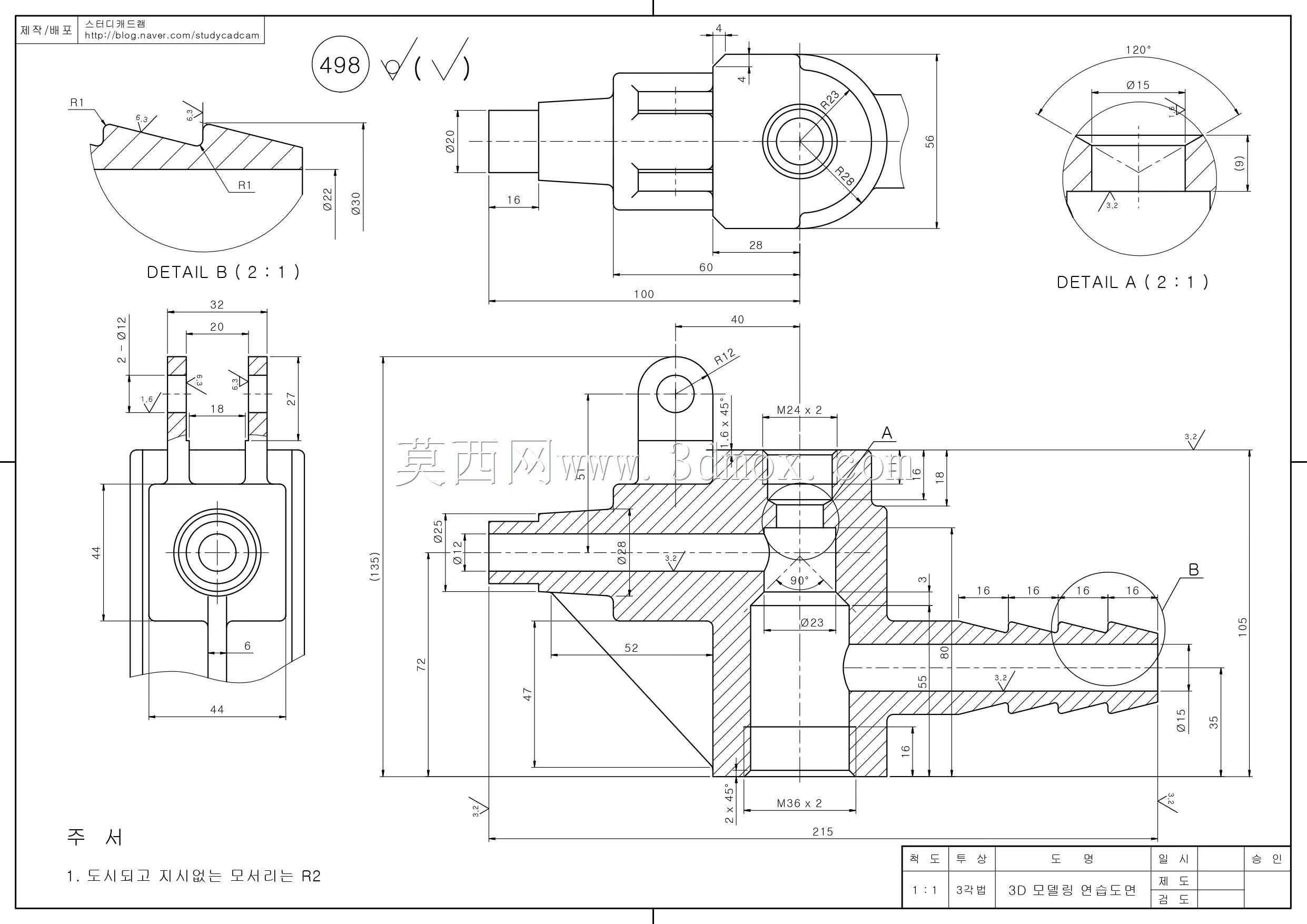

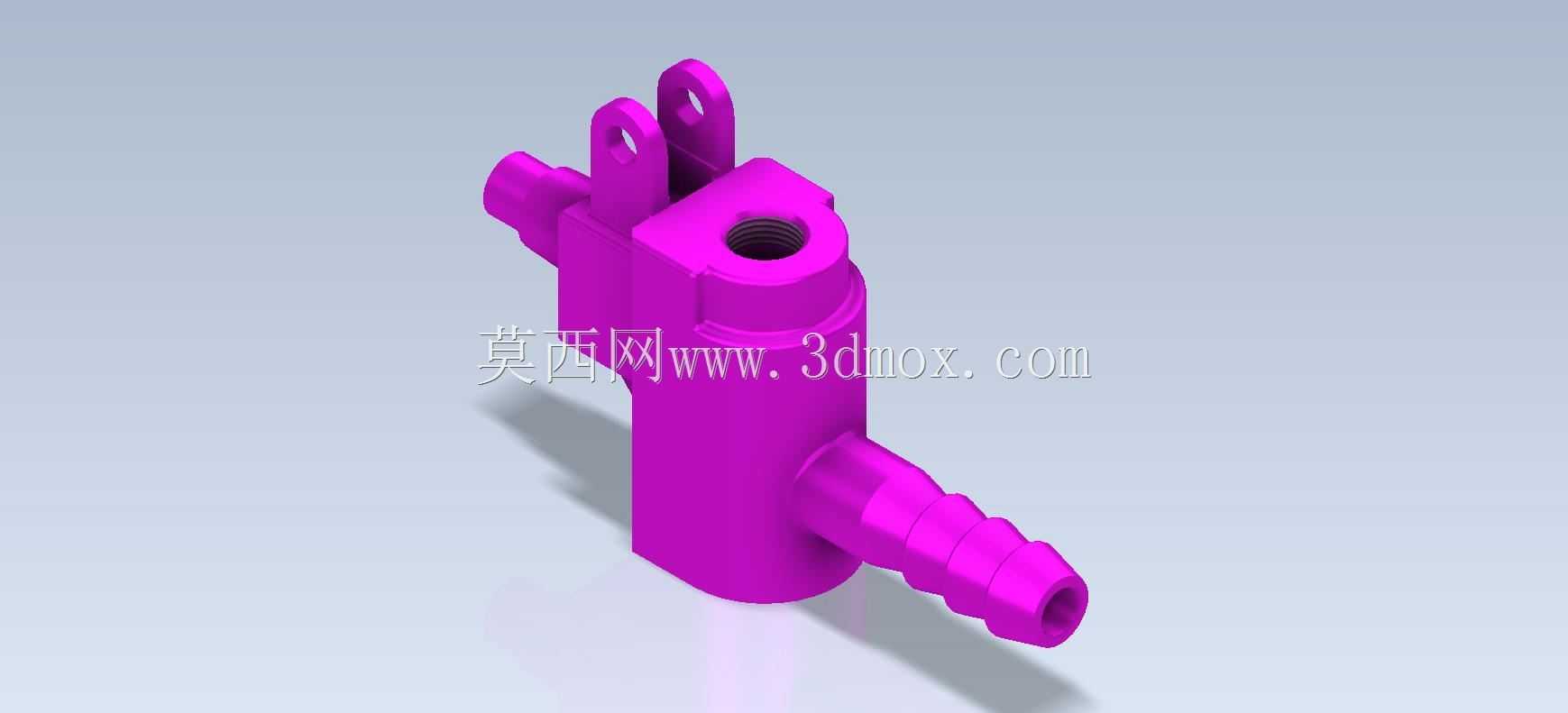

　　可避免安装紧固时阀体主体产生额外的装配应力。零件一侧延伸出阶梯式外凸接口，接口直径沿轴向逐级变化，可适配不同内径的柔性软管，接口外壁设计多道环形止退槽，软管套接后可通过卡箍锁紧，防止流体压力波动时软管脱落；另一侧延伸出的宝塔式接头结构，同样用于柔性管路连接，接头的锥度设计符合常规气动、燃油管路的安装标准，无需额外加工转接套即可直接匹配市面通用规格的软管。主体下部的方形凸台为定位基准面，安装时与基座平面贴合，保证整个阀体的安装垂直度，避免接口倾斜导致的管路弯折憋压。从安装边界来看，零件整体轮廓紧凑，横向最大尺寸不超过80mm，纵向高度不超过65mm，安装时两个固定凸耳的孔中心距为22mm，适配M4规格的固定螺栓，

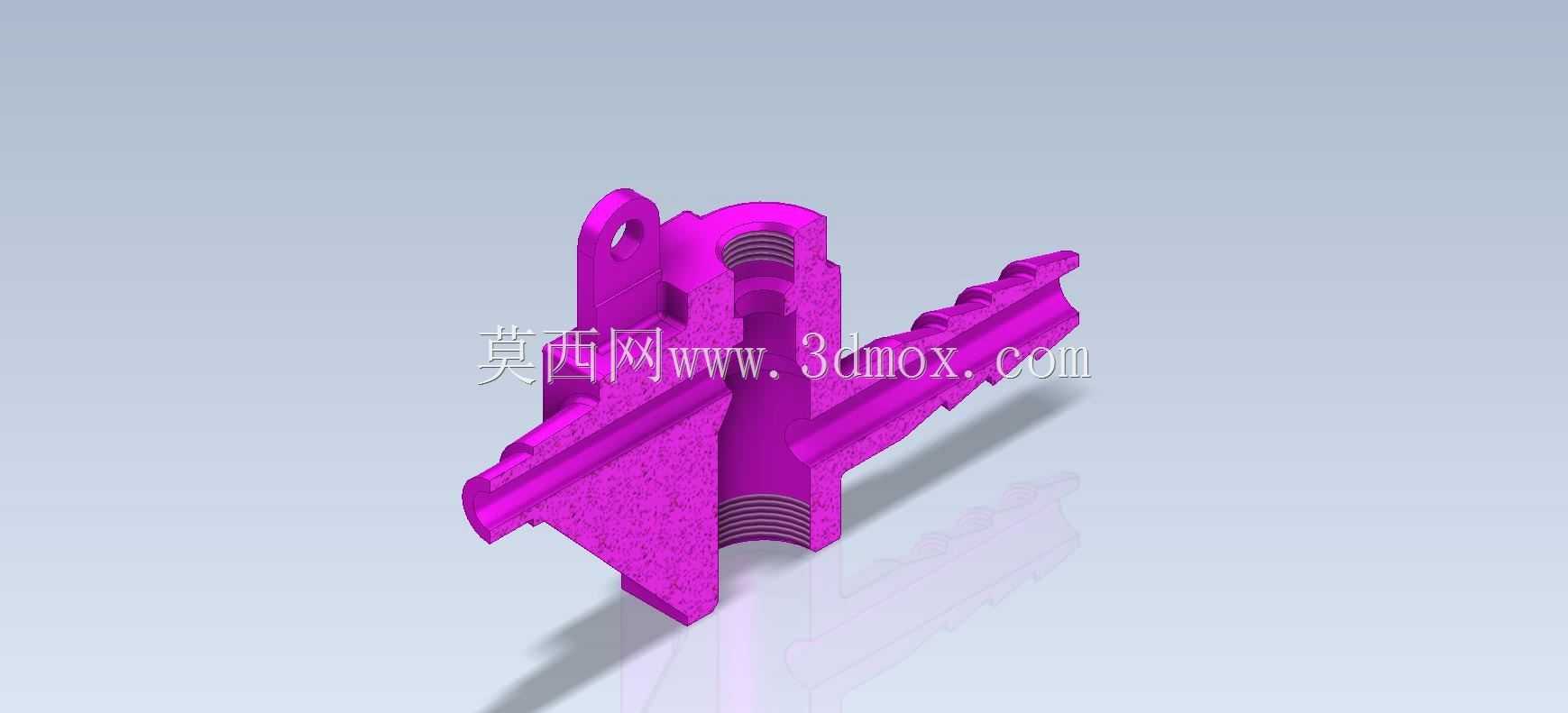

　　各接口的伸出长度均控制在15mm以内，可在狭小的设备腔体内完成布局，不会与周边的线束、其他管路构件产生干涉。建模过程中需要重点关注各通路的内部流道对齐精度，内螺纹孔与下部通路的同轴度公差需控制在0.05mm以内，避免流道错位产生流体阻力突增；各接口的止退槽边缘需做R0.2的圆角处理，防止安装软管时割伤管壁造成密封失效；主体方块的棱边均做0.5mm的倒角，去除加工毛刺同时避免装配时划伤操作人员。对于初学者而言，该零件的建模练习可覆盖拉伸、切除、螺纹修饰、阵列、圆角倒角等常用三维建模命令，同时能帮助练习者理解集成式阀类零件的设计思路，掌握管路接口的标准设计规范，理解安装定位、密封、受力等实际工程要素在结构设计中的落地方式。

　　在实际选型应用中，该类集成转接阀可替代多个分散的直通、三通接头，大幅缩减管路装配的工作量，同时减少管路系统的泄漏点，提升低压流体系统的运行可靠性，在小型通用动力设备、教学实验台架、小型自动化设备的气路油路布局中具备较高的实用价值。
