齿轮箱壳体机械结构三维建模练习

　　在小型动力传输、轻工传动设备的布局场景中，齿轮箱壳体是承担传动组件定位、载荷承载、润滑密封的核心基础零件，这类壳体的设计合理性直接决定整套传动机构的运行稳定性与服役寿命。从实际工程应用来看，这类中小型齿轮箱壳体常配套在小型输送线驱动端、农用小型机具传动单元、台式加工设备的动力进给模块中，既要容纳内部啮合的齿轮副、支撑输入输出轴的轴承位，还要兼顾安装固定、润滑油存储、外部附件接驳的多重功能。

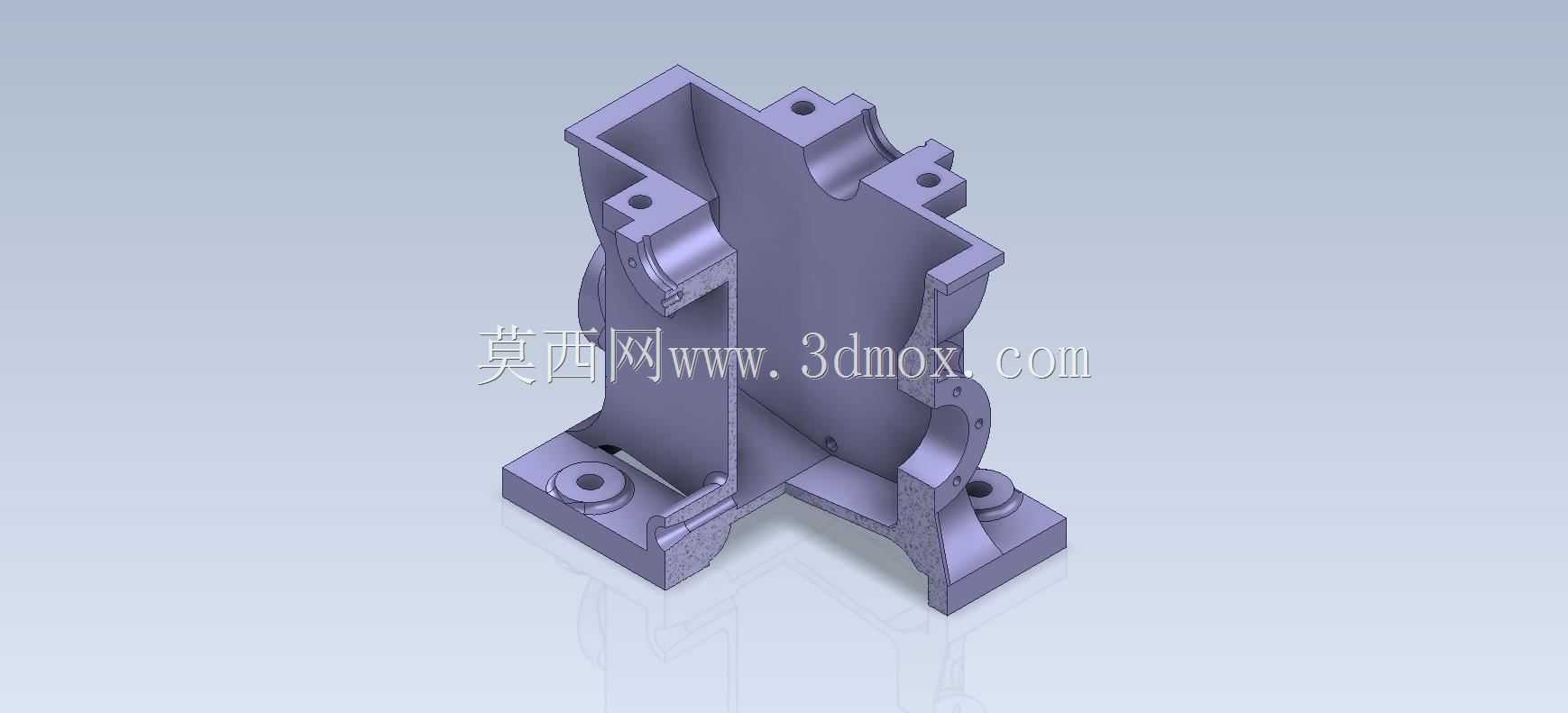

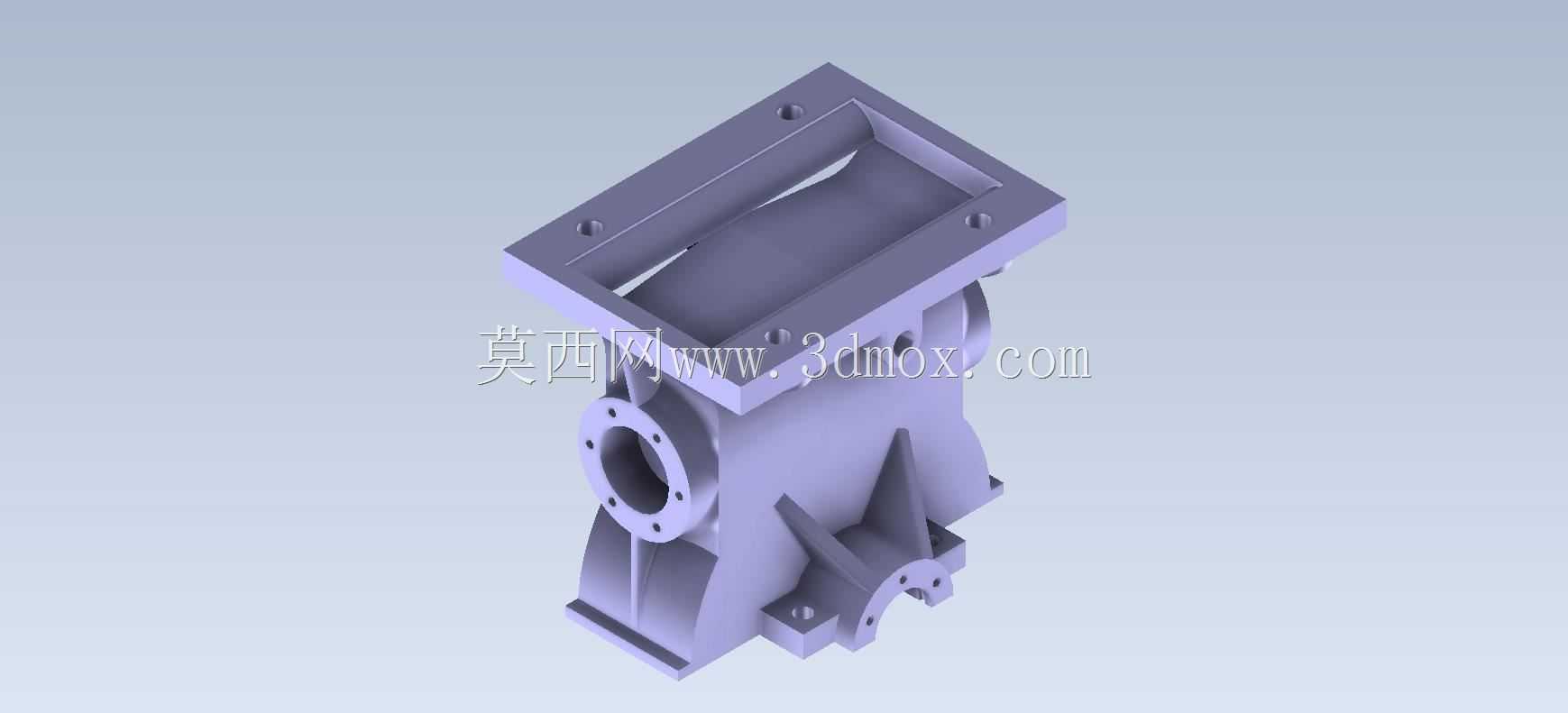

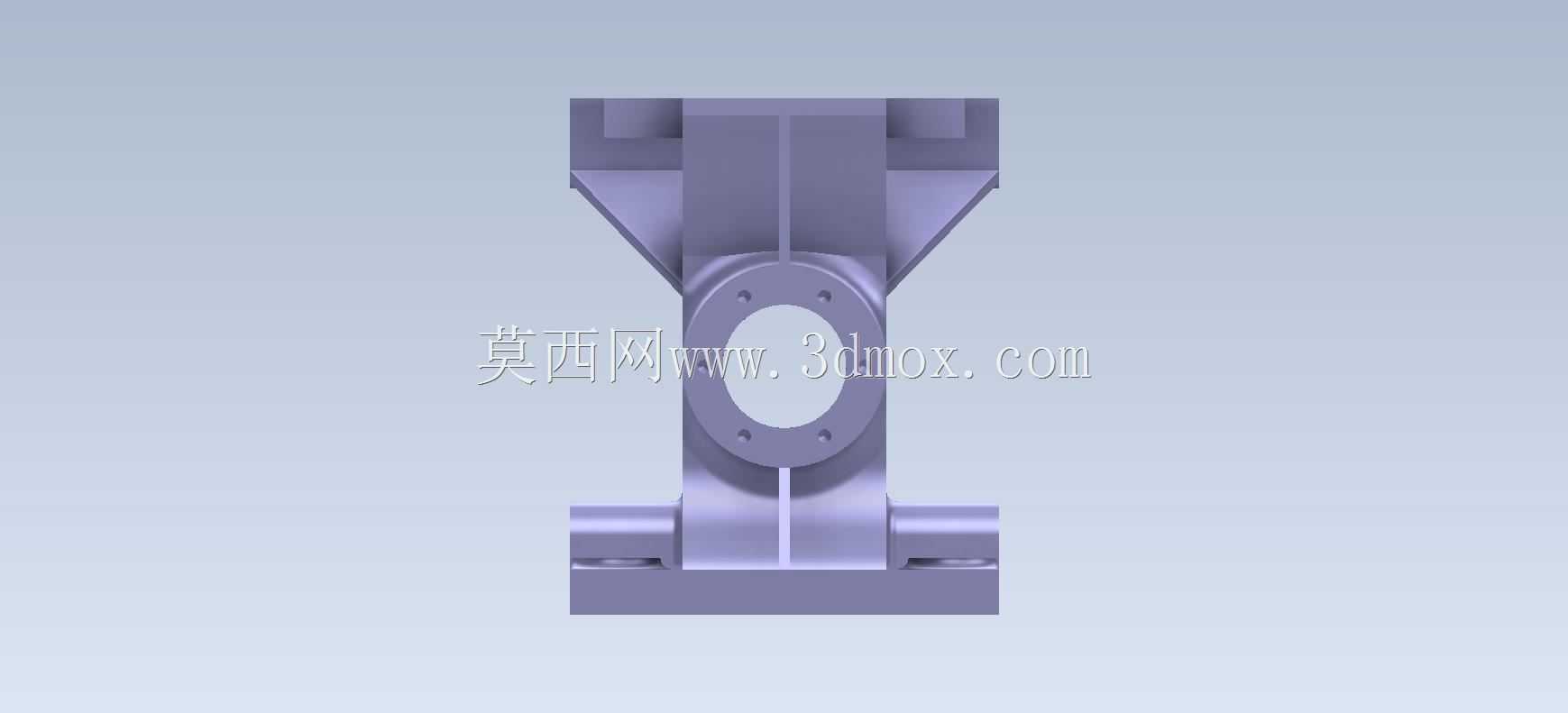

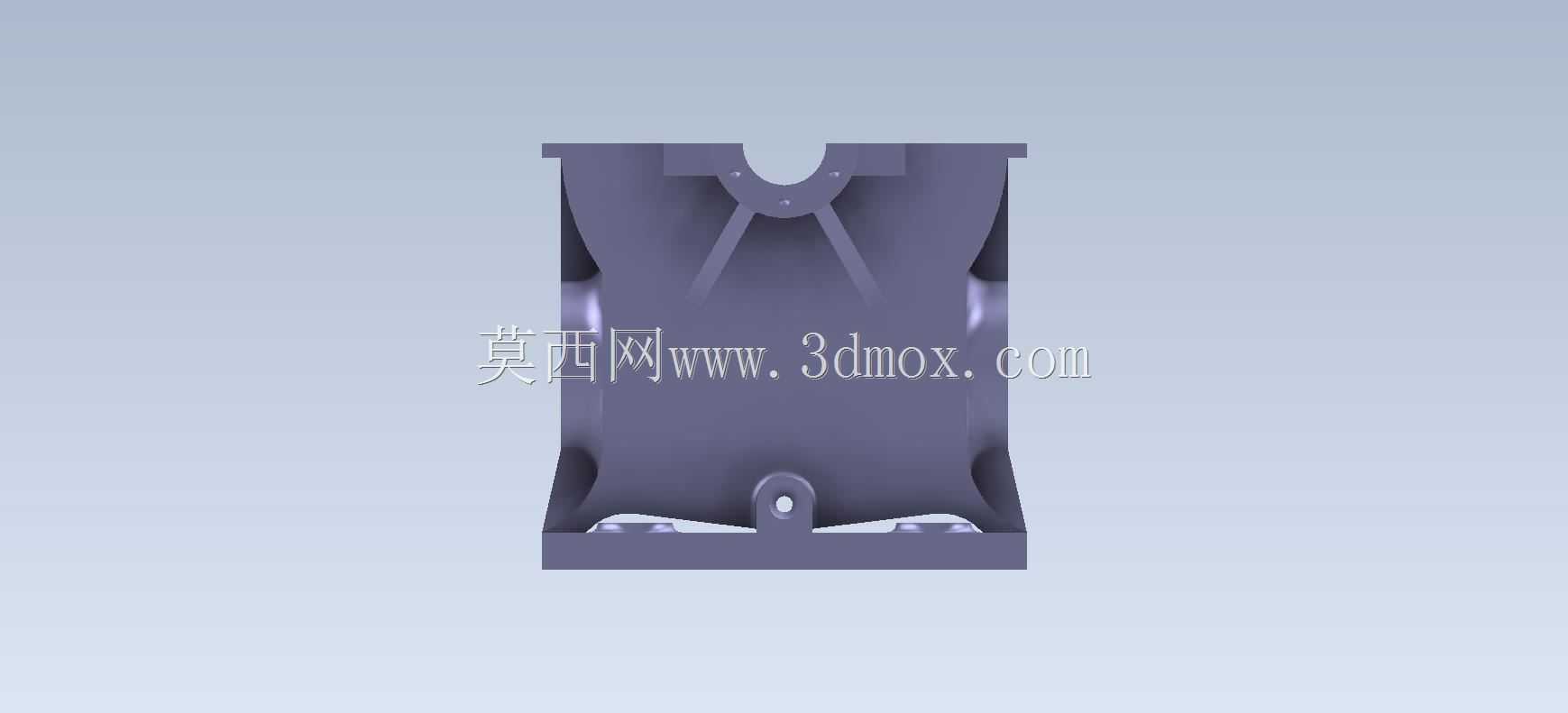

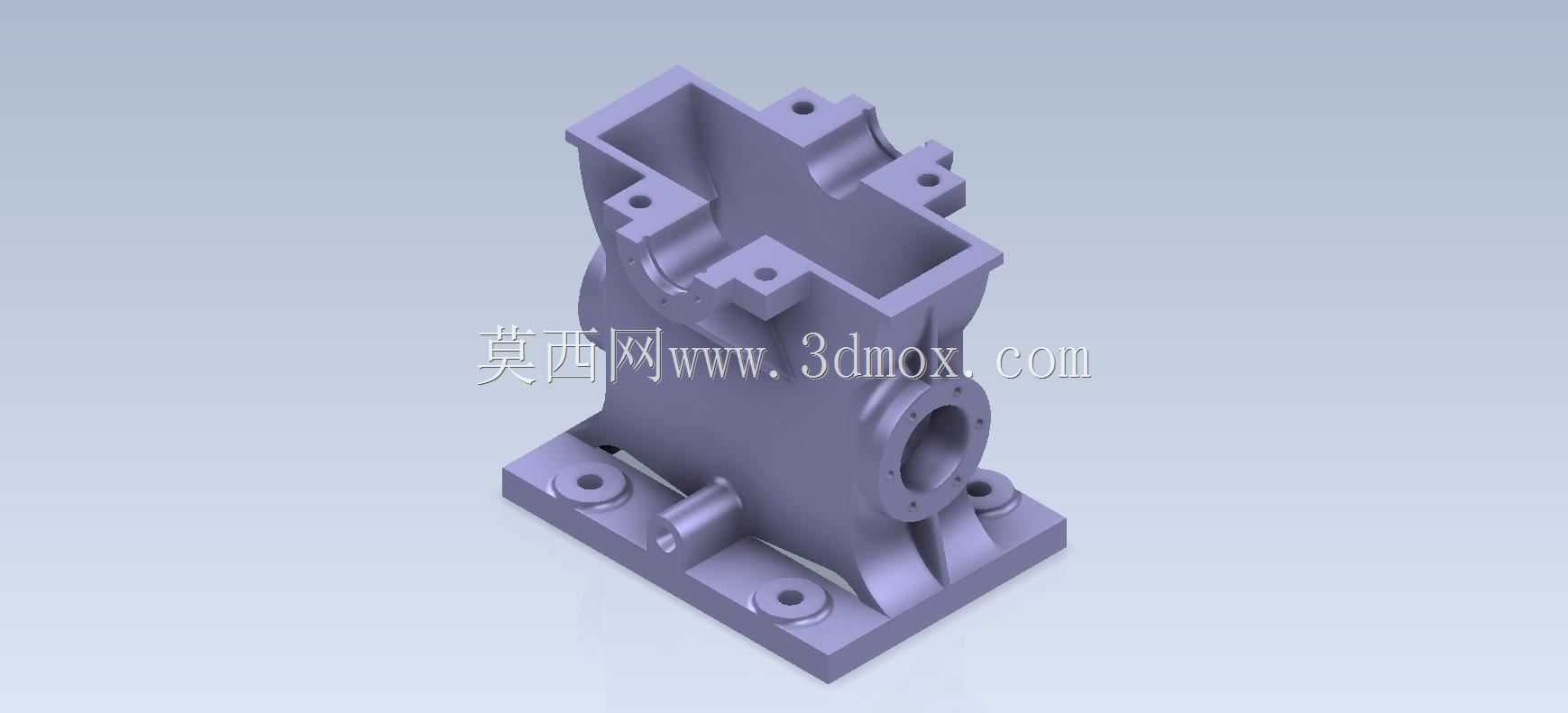

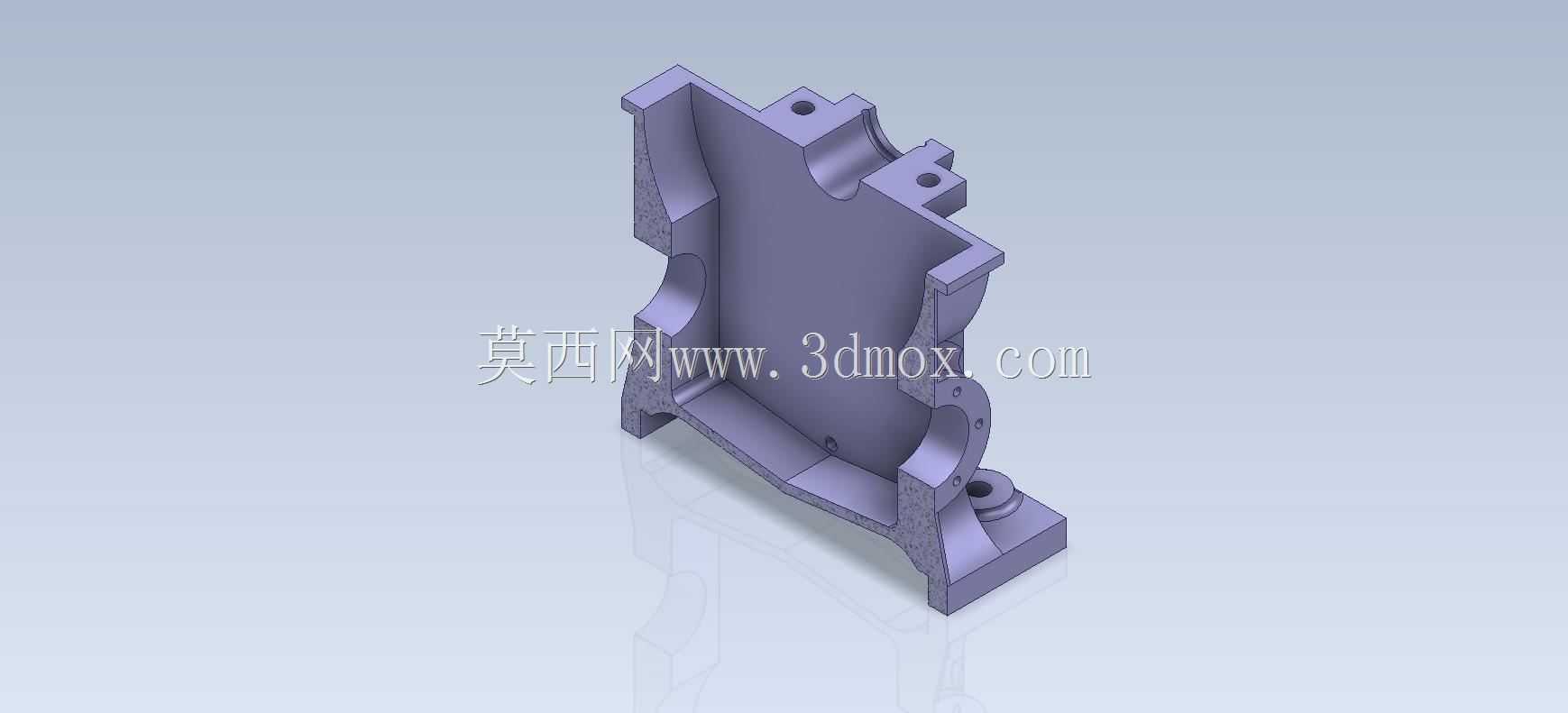

　　从结构设计逻辑来看，该壳体采用一体化铸造成型的主体结构，底部设置带安装孔的方形法兰底座，四个安装孔位做了局部加厚凸台处理，避免螺栓锁紧时造成壳体局部应力集中，底座与主体腔体之间设置了三角形加强筋，可抵消齿轮啮合过程中传递到壳体的径向与轴向载荷，减少运行过程中的壳体形变。主体腔体为中空箱型结构，侧壁预留了多个不同直径的轴孔位，每个轴孔周边都设计了轴承安装止口与端盖连接的螺纹孔位，可适配不同规格的深沟球轴承或圆锥滚子轴承安装，满足不同传动比下的轴系布局需求。腔体上部预留了注油孔、透气塞的安装凸台，下部可设置放油螺塞孔位，满足齿轮润滑的油路布局要求，侧壁的多个凸台结构既可以作为观察窗的安装位，也可预留为传感器安装接口，适配不同工况下的状态监测需求。

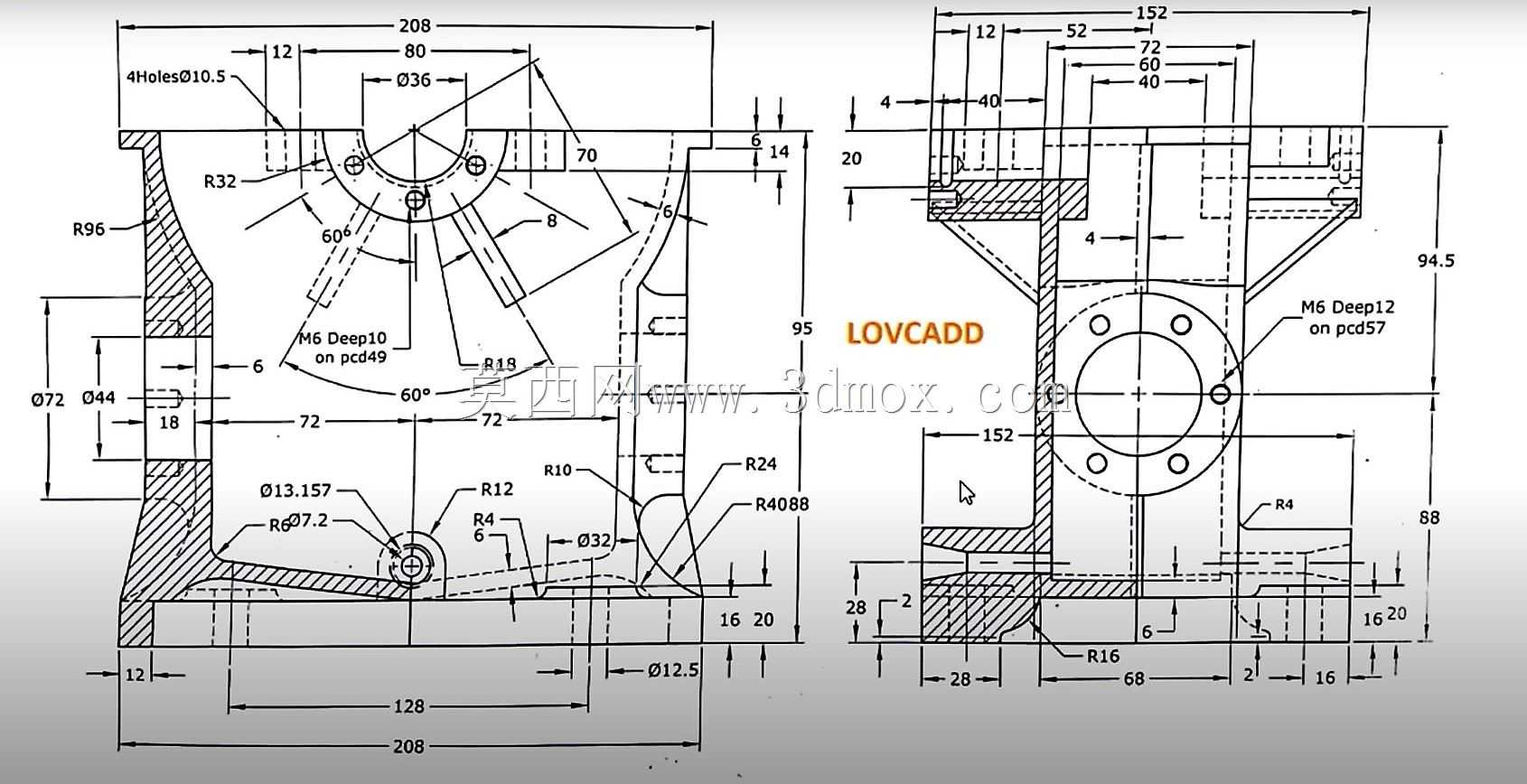

　　从安装边界来看，该壳体的底座安装孔中心距有明确的公差要求，安装面的平面度需控制在0.05mm以内，保证与设备安装机架的贴合度，避免运行时产生振动异响。各轴孔的同轴度、轴孔与安装基面的平行度都有严格的形位公差要求，否则会造成内部齿轮啮合偏载，加剧齿轮磨损、降低传动效率。设计过程中需要重点考虑壁厚的均匀性，避免铸造过程中出现缩孔、砂眼等缺陷，壳体的壁厚通常控制在5-8mm，局部受力较大的轴承位、安装凸台位置做加厚处理，同时在腔体内部设置合理的加强筋，在保证结构强度的前提下尽可能降低铸件整体重量。

　　在建模练习过程中，这类壳体是非常典型的三维CAD基础练习案例，需要熟练运用拉伸、切除、旋转、筋特征、阵列、倒角圆角等基础建模命令，同时要兼顾铸造工艺的拔模斜度要求，所有非加工面都要设置合理的拔模角度，避免脱模困难。建模时需要先梳理设计基准，以底座安装面为第一基准，输入轴的轴线为第二基准，依次构建主体腔体、各轴孔凸台、安装底座、加强筋等结构，同时要考虑加工余量的预留，所有需要后续机加工的轴承位、安装面、螺纹孔位都要预留对应的加工余量，保证后续加工工序的可行性。这类壳体的设计还要考虑润滑密封的需求，轴孔位置要预留密封件的安装槽位，避免润滑油泄漏，同时腔体内部的容积要满足齿轮浸油润滑的油量要求，保证齿轮运转时能带起足够的润滑油实现齿面润滑。

　　从实际选型适配角度来看，这类中小型齿轮箱壳体可适配功率在0.5-3kW的动力输入，传动比覆盖1:3到1:20的范围，可根据实际传动需求调整内部轴系与齿轮的布局，不需要大幅改动壳体的外部安装尺寸，具备较强的通用性。在设备维护场景中，这类壳体的分体式端盖设计可方便内部齿轮、轴承的检修更换，不需要整体拆卸壳体与机架的连接，降低维护工作量。建模过程中还要注意细节处理，比如所有棱边都要做圆角过渡，避免应力集中，同时去除加工毛刺，提升装配过程的安全性。
