立式法兰安装异形腔体连接支座结构

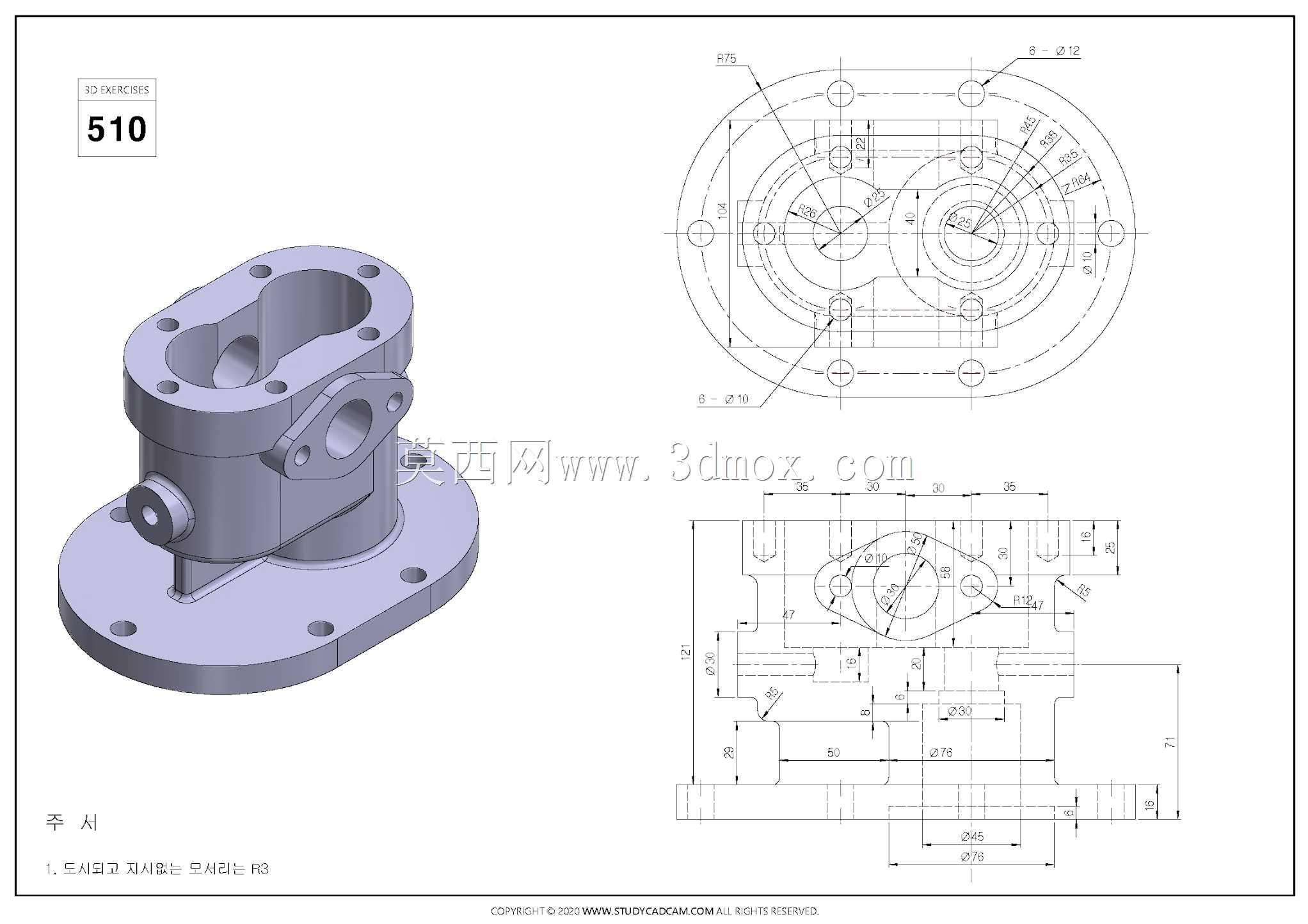

　　这类带法兰底座的立式异形腔体零件，常见于中小型流体输送管路的转角接驳、小型气动系统的分路汇流单元，或是试验台架上的传感器安装转接载体，在轻工生产线的气动控制回路、实验室小型流体试验装置、小型液压站的阀组安装基座场景中应用较多。零件底部为椭圆形安装法兰，法兰面上均匀分布6个沉头安装孔，孔位沿法兰长、短轴方向对称排布，安装时可通过内六角螺栓将整个零件固定在安装基面，沉孔设计可保证螺栓头完全沉入法兰面，不会突出基面干涉后续外接管路或元件的安装，法兰底面设计为全平面，加工时需保证平面度公差不超过0.02mm，避免安装后出现密封面渗漏或零件倾斜的问题。

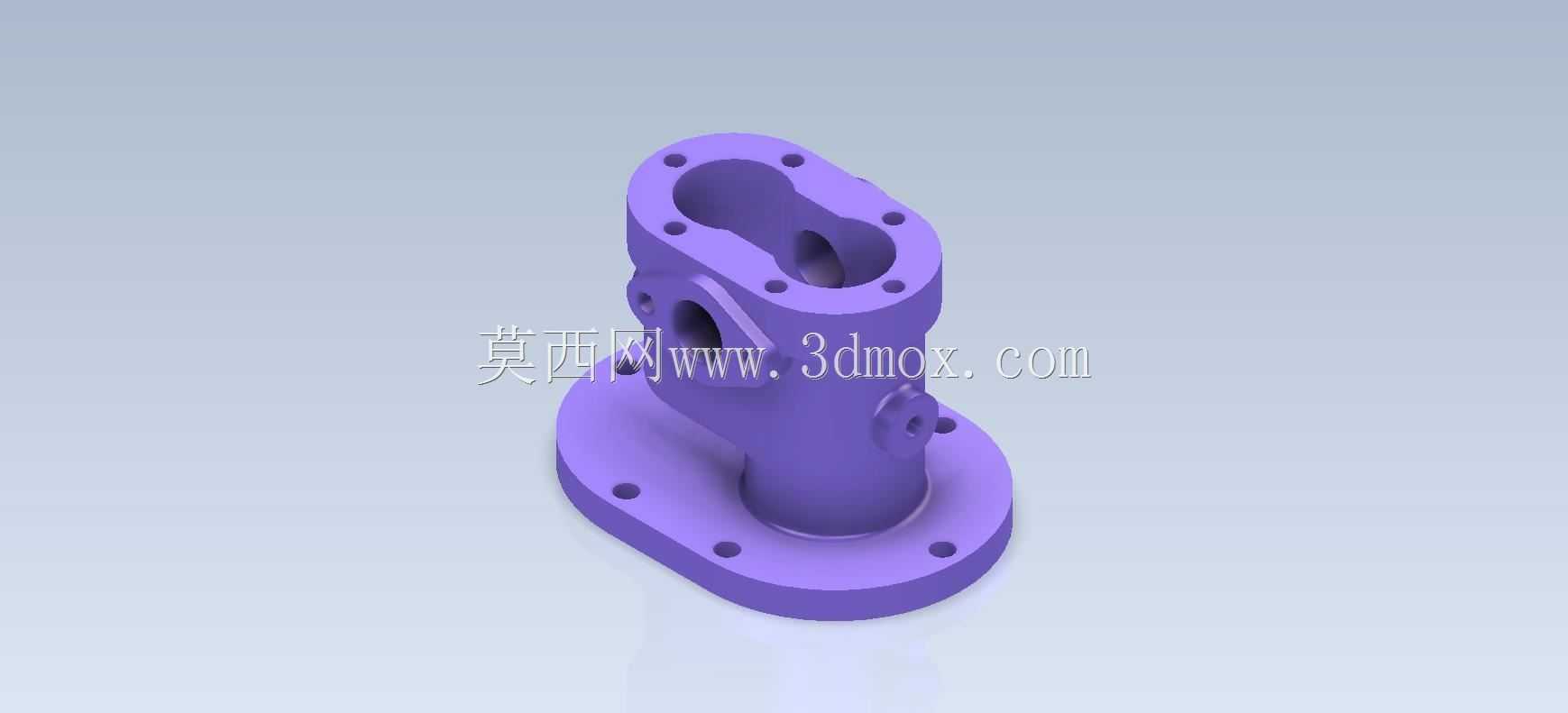

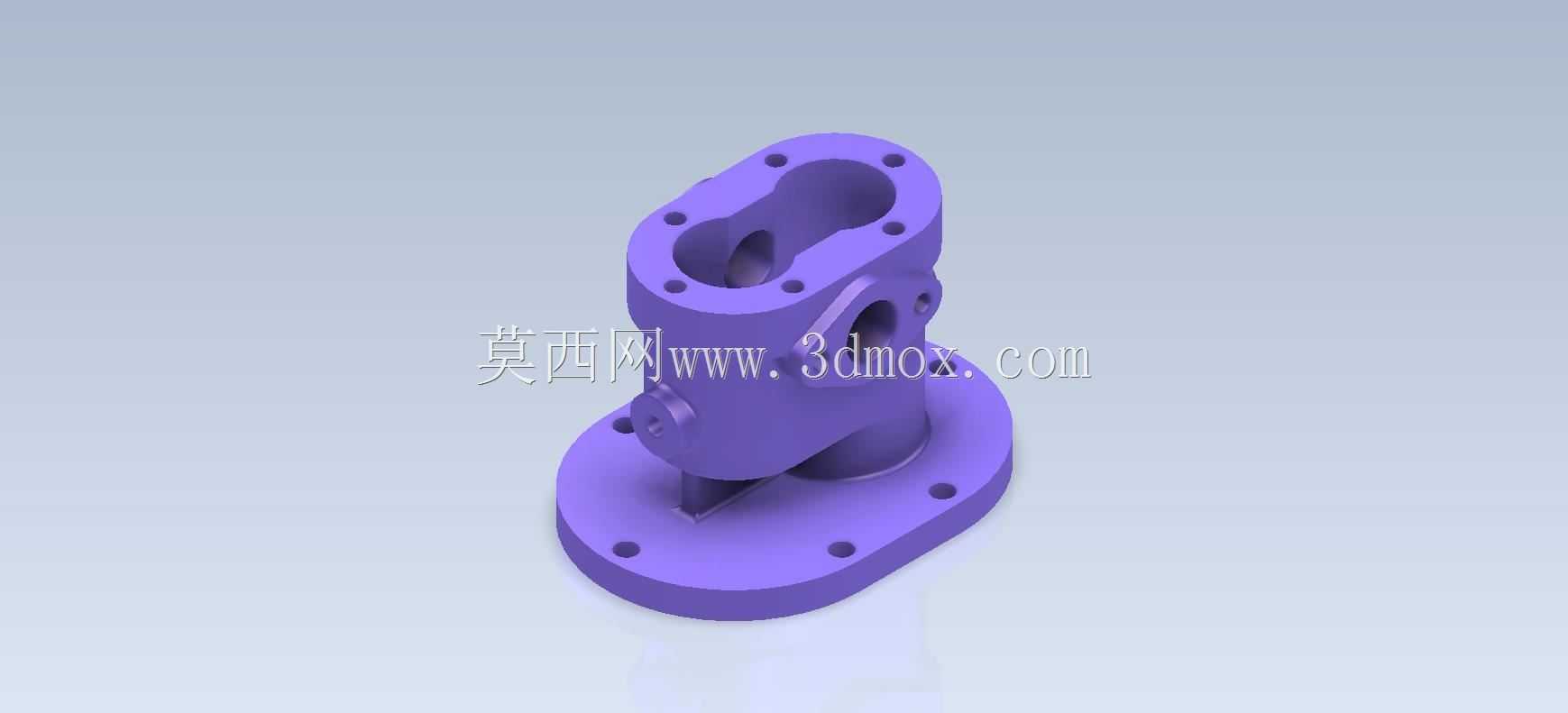

　　主体腔体为变径立式结构，下部与法兰底座圆弧过渡连接，过渡区域做了R3的圆角处理，既可以消除机加工后的应力集中点，也能避免铸件生产时出现转角缩孔缺陷；腔体上部为带环形安装边的筒状结构，环形边上均匀分布8个螺纹安装孔，用于对接上盖或是外接管路接头，孔位的位置度公差控制在φ0.05mm以内，保证对接时密封件能均匀受压，不会出现偏载渗漏的问题。腔体侧壁设计有两个侧向凸台接口，一个为带内螺纹的通孔接口，可直接接入气动快插接头或液压油管，另一个为盲孔定位凸台，用于安装压力检测传感器或是固定管路支架，凸台与主腔体的连接位置同样做了圆弧过渡，避免应力集中导致的侧壁开裂。

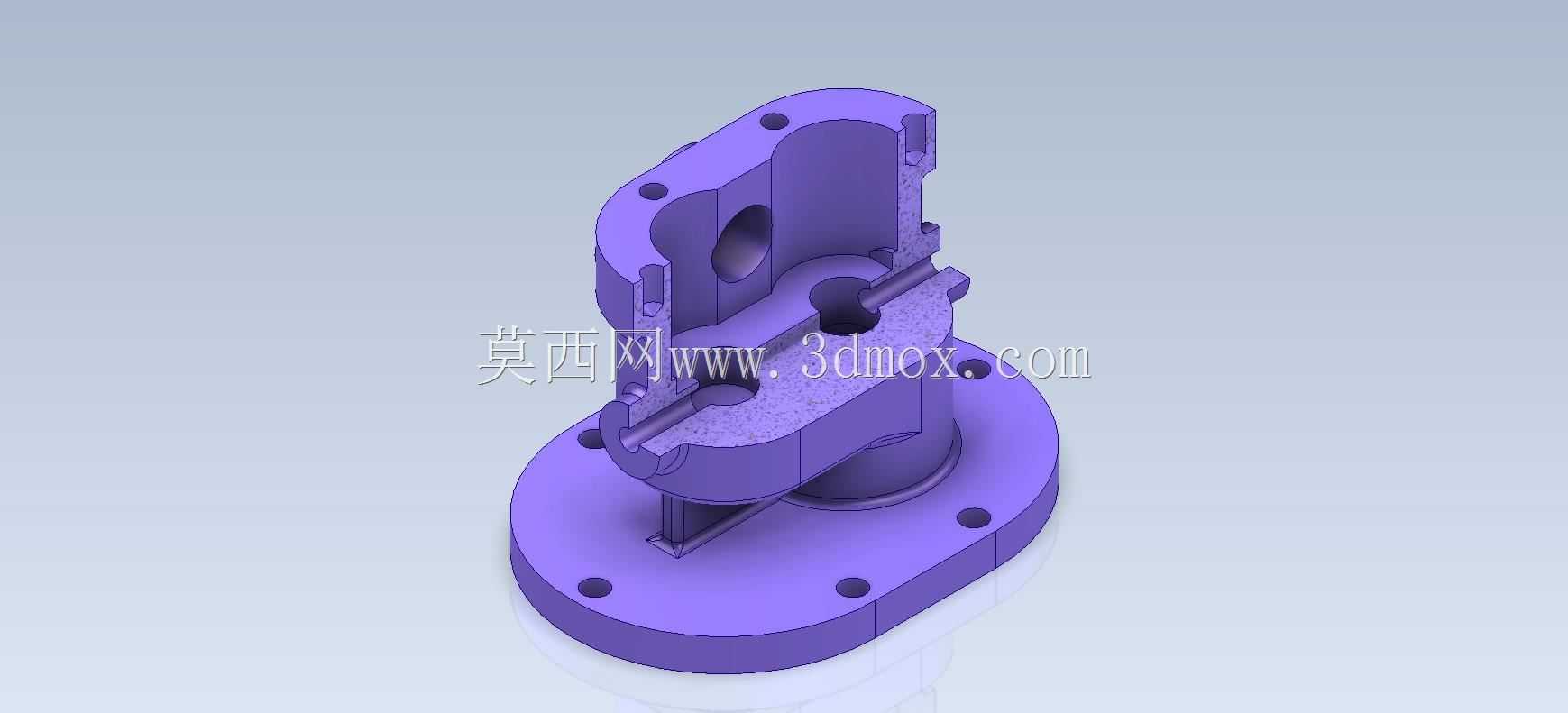

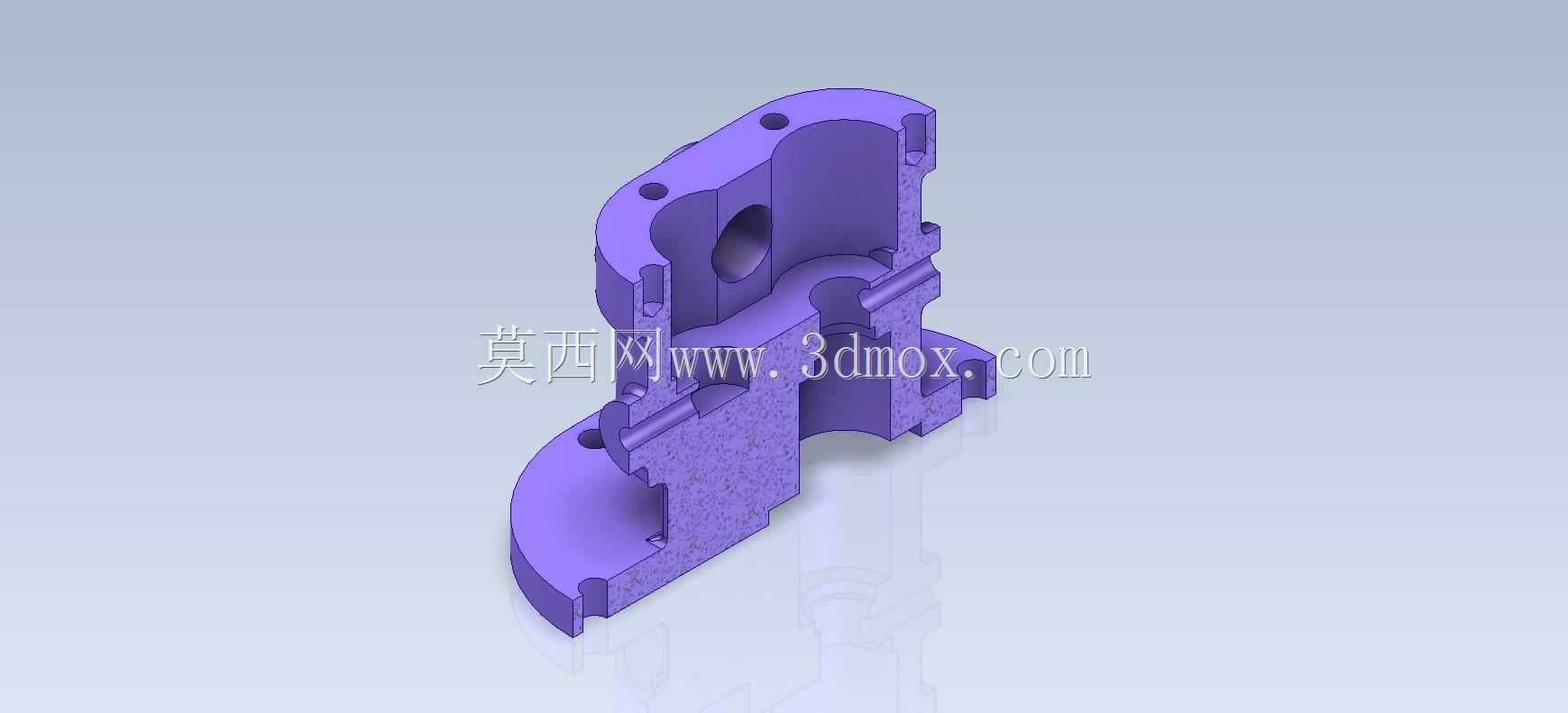

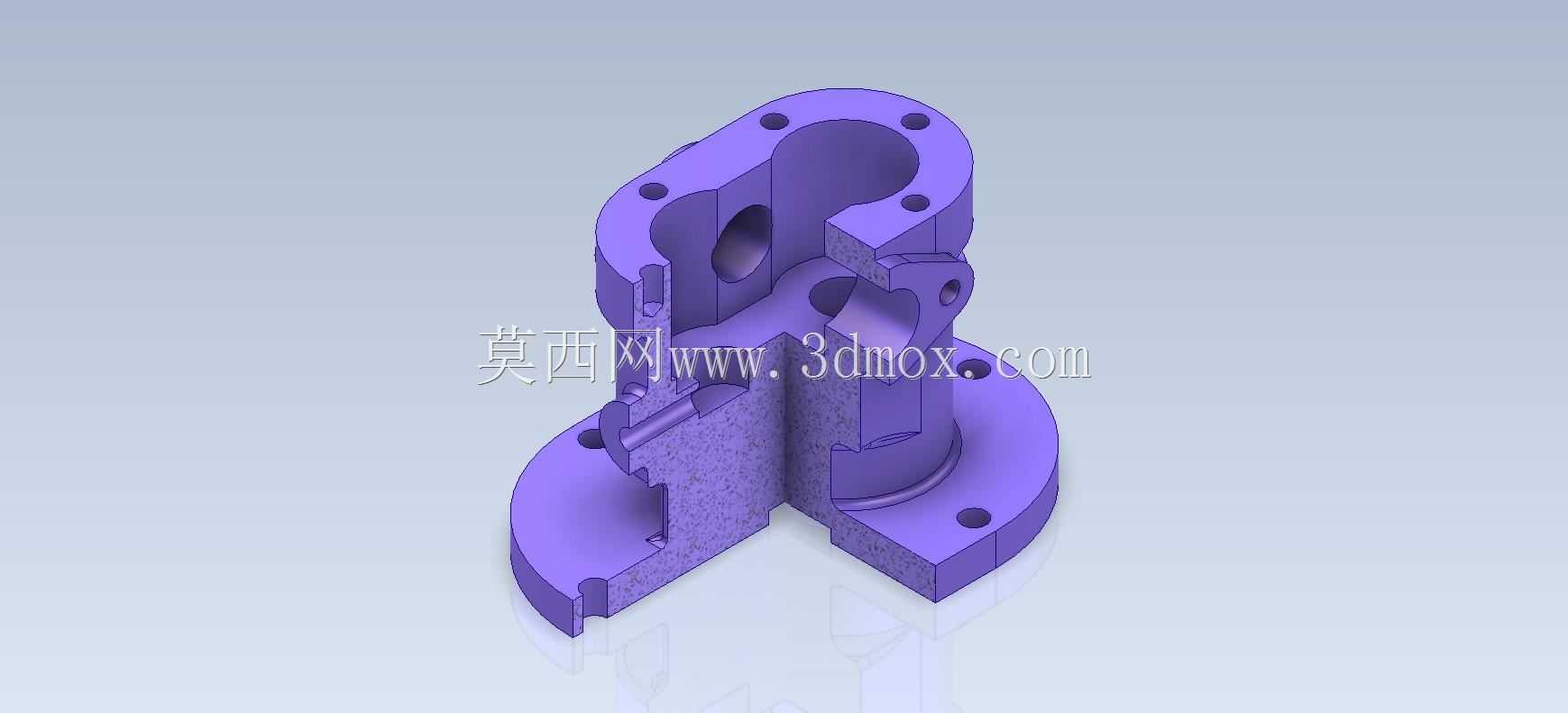

　　腔体内部为异形流道结构，并非等径直筒，内部做了台阶式变径设计，可在流体通过时实现局部流速调整，也可内置小型过滤元件或是节流阀芯，实现简单的流体控制功能；内部流道的转角位置全部做了圆弧过渡，避免直角位置出现流道死角，减少流体介质中的杂质沉积，降低长期使用后的流道堵塞风险。设计时需重点控制腔体的壁厚均匀性，整体壁厚保持在4mm±0.2mm，避免壁厚不均导致铸造或3D打印时出现变形、缩松缺陷，同时也能保证零件整体的承压能力，满足0.6MPa以内的气动或低压流体输送的强度要求。

　　从建模逻辑来看，这类零件优先采用自底向上的建模思路，先绘制底部法兰的草图完成底座拉伸，再依次叠加主体腔体、上部安装边、侧向凸台结构，最后通过布尔运算切除内部流道、加工各个安装孔位，建模过程中需注意各个特征的父子关系，避免后续修改孔位或法兰尺寸时出现特征报错；对于对称分布的孔位，优先采用阵列特征完成建模，既可以保证孔位的位置精度，也能减少重复草图绘制的工作量。安装边界方面，零件总高度约为120mm，法兰长轴尺寸约为100mm、短轴尺寸约为80mm，侧向凸台突出主腔体外壁约15mm，安装时需在法兰周边预留至少20mm的操作空间，方便拧紧安装螺栓，同时侧向接口位置需预留足够的管路插拔空间，避免安装后无法完成接头装配。这类零件作为基础的机械结构练习案例，覆盖了法兰安装、腔体设计、侧向接口布局、孔位阵列等多个常见的机械结构设计知识点，能帮助建模初学者掌握异形腔体类零件的建模思路，理解实际安装场景对零件结构设计的约束要求，避免建模时只考虑外观形状、忽略实际加工与安装可行性的问题。在实际生产中，这类零件可根据使用场景选用铝合金压铸、工程塑料3D打印或是不锈钢机加工的方式制作，低压气动场景下选用铝合金或尼龙材质即可满足强度要求，若用于腐蚀性流体输送则需选用不锈钢材质并做表面钝化处理。
