带挂耳空心球结构三维练习设计作品

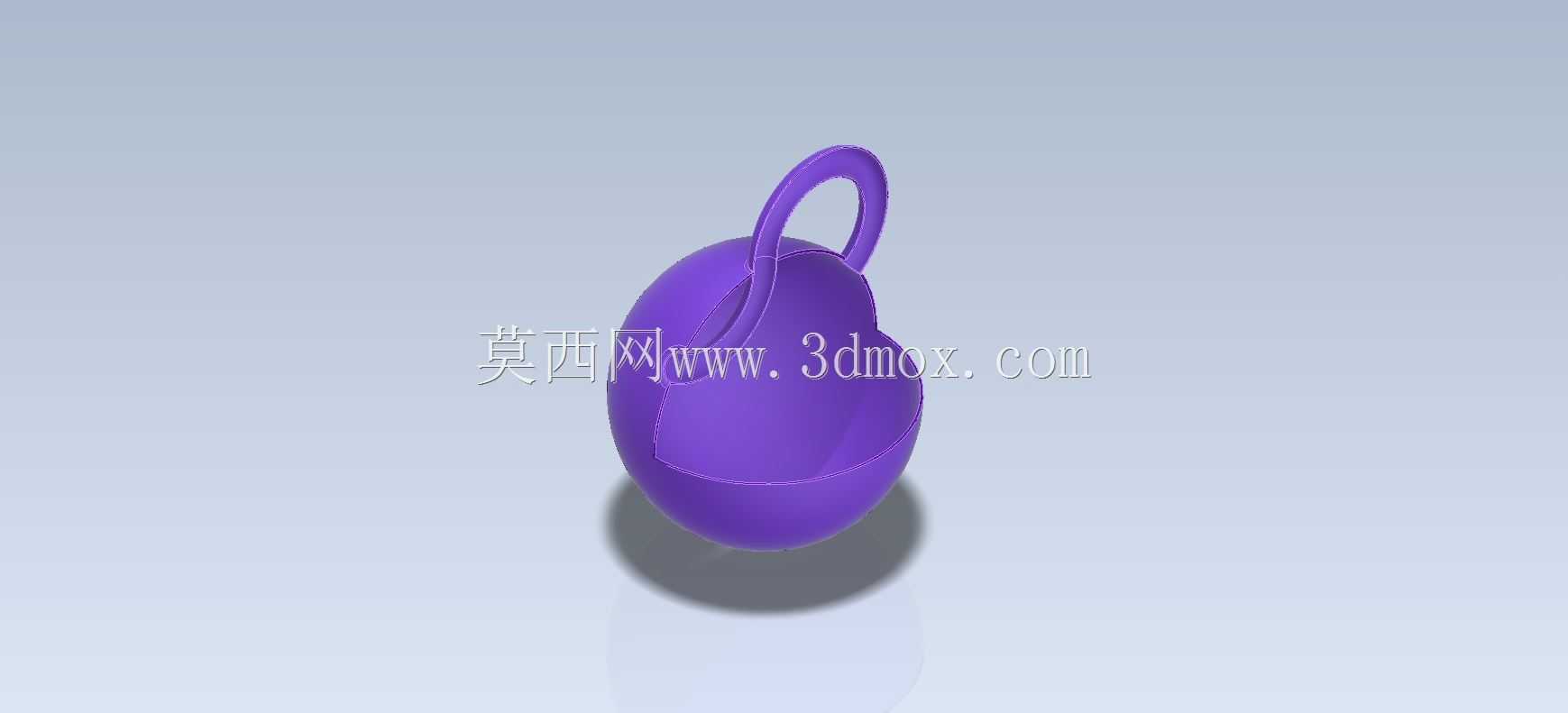

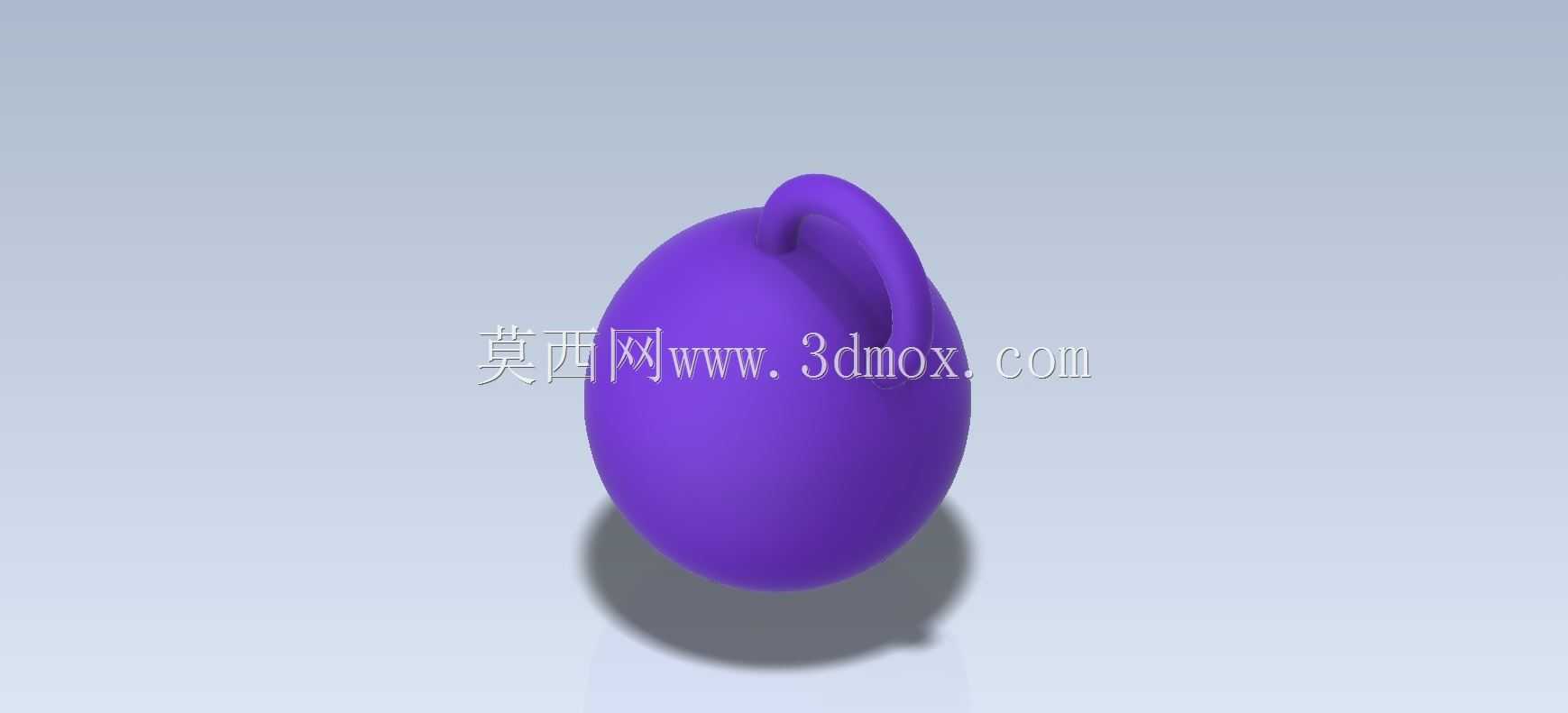

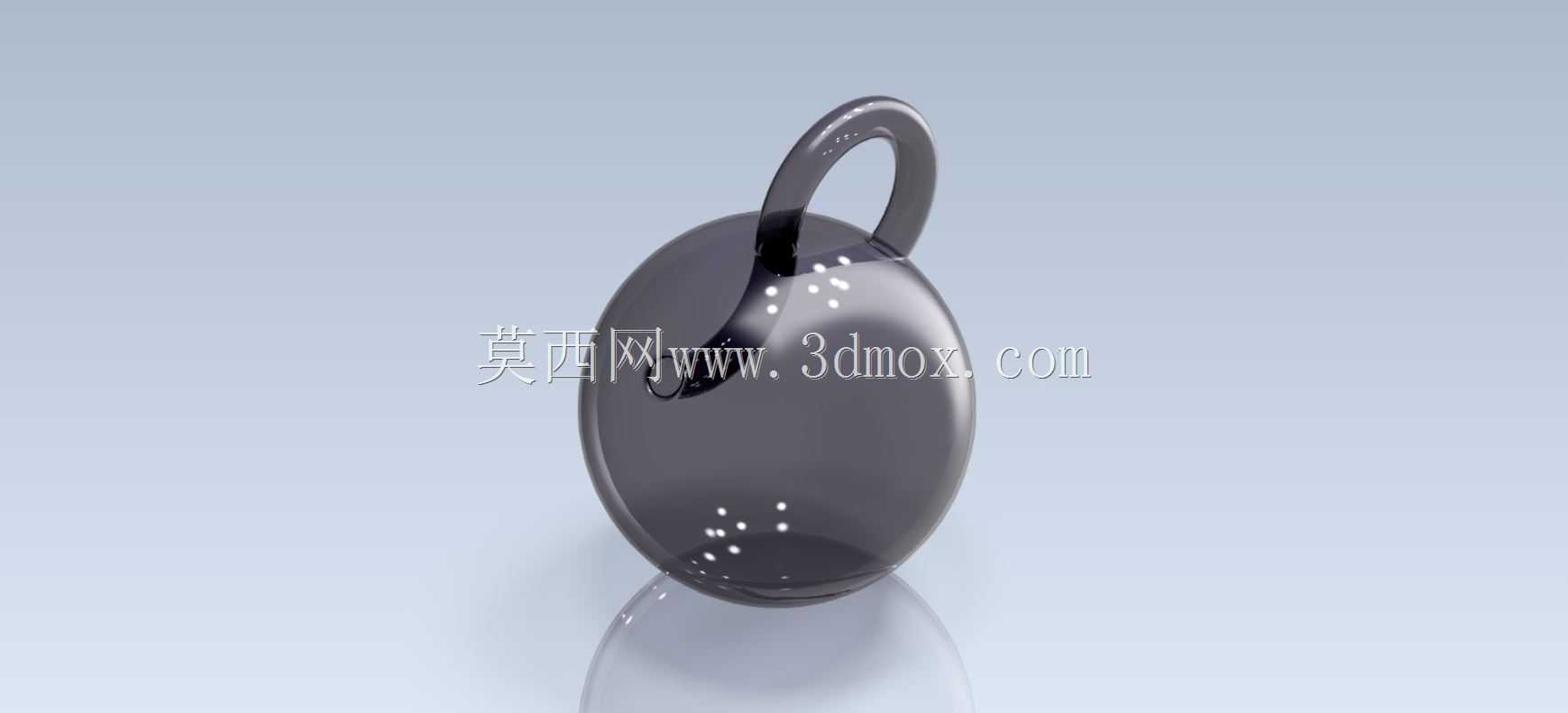

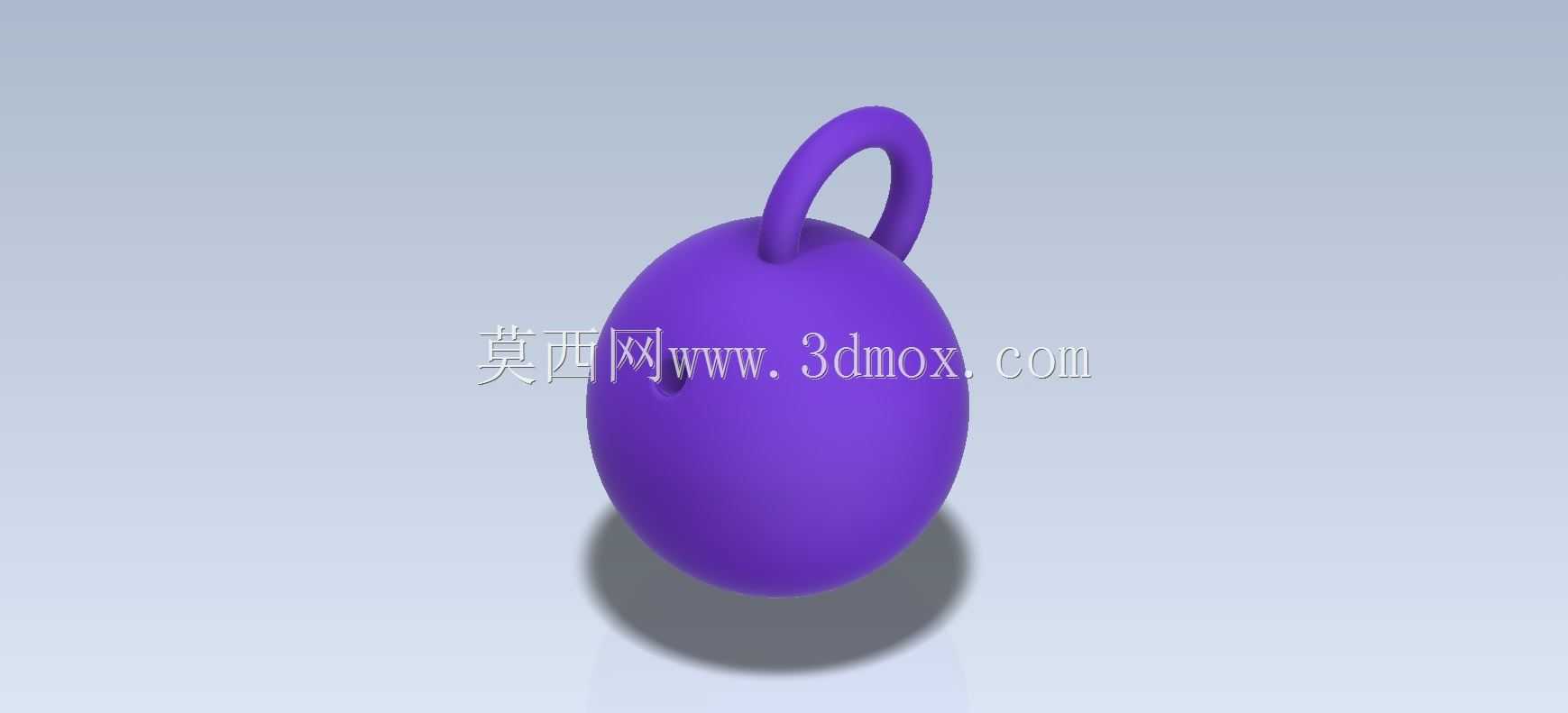

　　本次呈现的空心球带挂耳结构，在日常机械结构设计练习与小型功能构件开发中有着较为典型的参考价值，很多刚接触三维曲面建模的工程师，都会通过这类对称回转类构件的建模练习，夯实曲面缝合、抽壳、特征过渡的基础操作能力。从实际应用场景来看，这类带一体式挂耳的空心球结构，常可作为小型吊装配重构件、卫浴挂具承重端、便携设备的挂接基座来使用，部分户外便携装备的挂扣连接端，也会采用类似的空心球形结构来兼顾轻量化与结构强度，相比实心球体，空心结构在同等耗材用量下能获得更大的外形尺寸，同时预留的内部空腔还可容纳小型传感元件、配重物或者走线空间，适配多场景的集成需求。

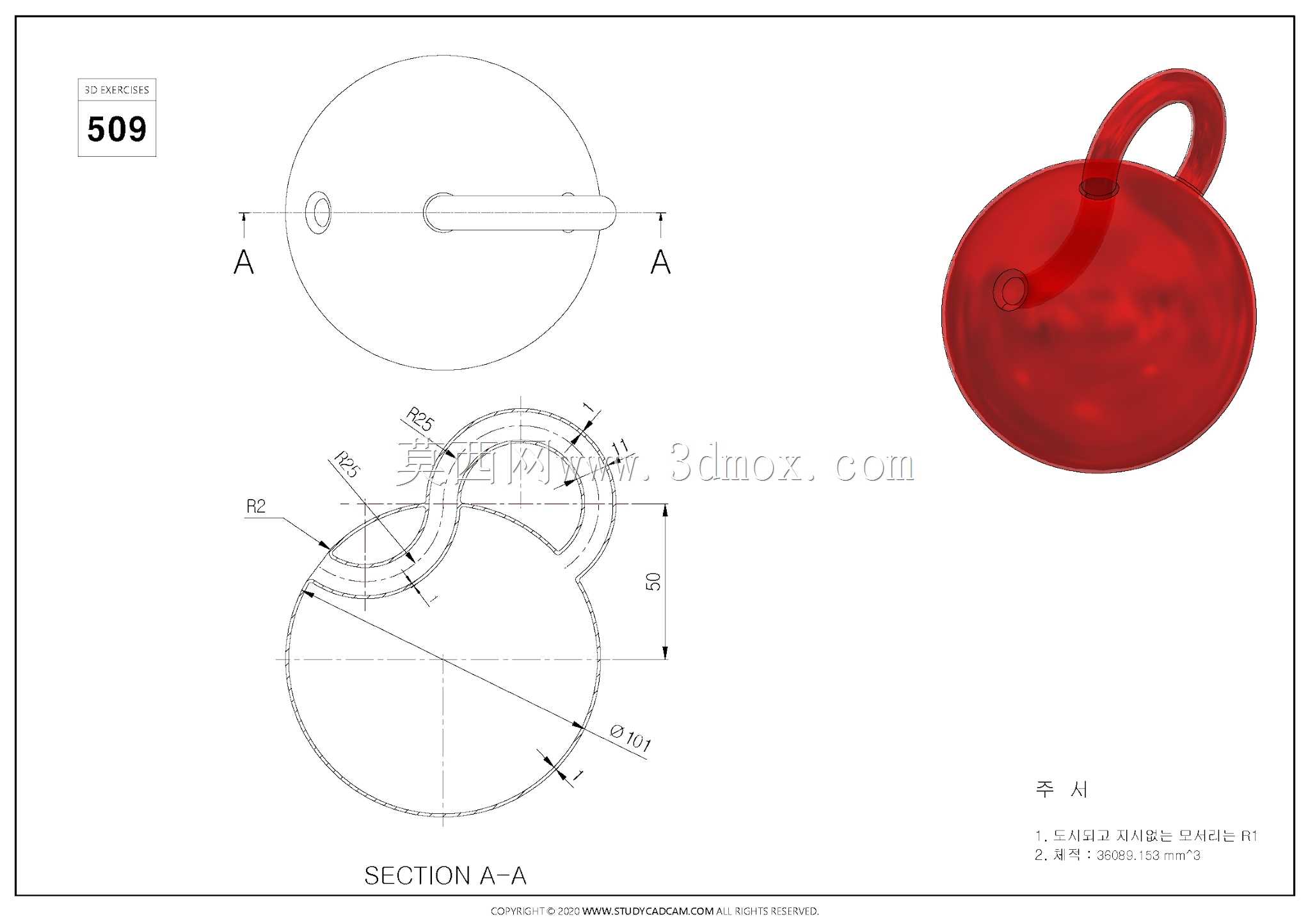

　　从设计思路层面拆解，该结构的核心基准为正球体的回转中心，建模初期需要先确定球体的公称直径，这一尺寸直接决定了构件的整体安装边界——球体直径的选择需要匹配挂接场景的预留空间，若作为卫浴挂具的端帽使用，球体直径通常控制在30-50mm区间，避免直径过大造成磕碰，若作为小型吊装配重的主体，直径可根据配重需求放大至80-120mm，同时调整壁厚来匹配承重要求。挂耳部分采用与球体一体化的平滑过渡设计，没有采用额外拼接的装配结构，这一设计思路能够有效消除装配间隙带来的应力集中问题，挂耳的内孔直径需要匹配对应规格的挂杆或者吊环尺寸，通常内孔与配合件之间预留0.2-0.5mm的间隙，保证挂接转动的顺畅性，同时挂耳与球体衔接处做了大圆角过渡处理，避免直角衔接处出现应力断裂的风险，这也是曲面类构件设计中需要重点关注的细节，很多新手建模时容易忽略过渡圆角的曲率连续性，导致后续3D打印或者注塑加工时出现应力开裂的问题。

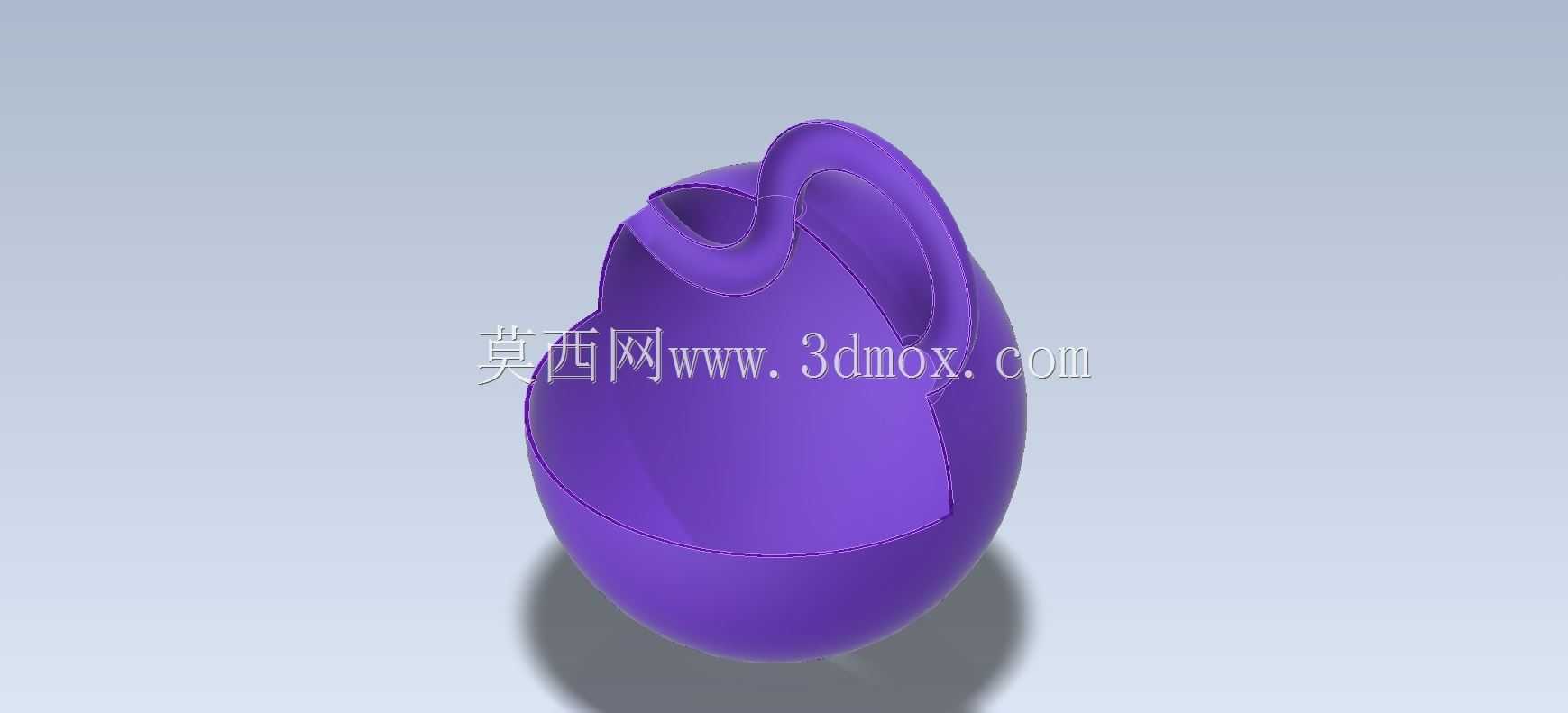

　　从功能特性来看，该空心球结构的壁厚设计是核心参数，壁厚过薄会导致整体刚性不足，受外力挤压时容易出现凹陷变形，壁厚过厚则会丧失空心结构的轻量化优势，同时增加不必要的材料成本，针对塑料材质加工的场景，壁厚通常均匀控制在2-3mm，保证注塑成型时不会出现缩痕、缺料的问题，若采用金属材质通过机加工或者3D打印制作，壁厚可根据承重需求调整至1.5-4mm区间。球体表面为连续光滑曲面，没有额外的凸起或者凹槽特征，既能够降低后续表面处理的加工难度，也能避免使用过程中积灰、挂污的问题，挂耳部分的环形结构做了等截面设计，整个环形截面的直径保持一致，保证挂耳各个位置的受力均匀，不会出现局部强度薄弱的区域。

　　在安装边界层面，该构件的整体外轮廓尺寸由球体直径与挂耳的外伸长度共同决定，挂耳的顶端到球体最远端的距离，是安装时需要预留的最小空间尺寸，设计时需要保证挂耳内孔的中心与球体中心的相对位置精度，避免挂接后出现重心偏移的问题，若该构件需要与其他部件配合固定，球体底部可根据需求增加平面特征或者连接螺柱，本次练习模型保留了完整的球面特征，方便使用者根据自身的实际使用场景做二次特征修改。建模过程中需要重点关注球面与挂耳曲面的缝合质量，保证整个封闭曲面没有破面、重叠面的问题，抽壳操作时要确保各个位置的壁厚均匀，避免出现局部壁厚突变的情况，这类基础曲面建模的练习，能够帮助工程师建立良好的曲面建模逻辑，为后续复杂曲面构件的设计打下扎实基础，很多复杂的工业产品曲面，本质上都是这类基础几何特征的组合与变形，掌握这类对称回转构件的建模要点，能够有效提升后续复杂结构设计的效率与建模质量。
