钢筋锚固加强连接支座结构设计

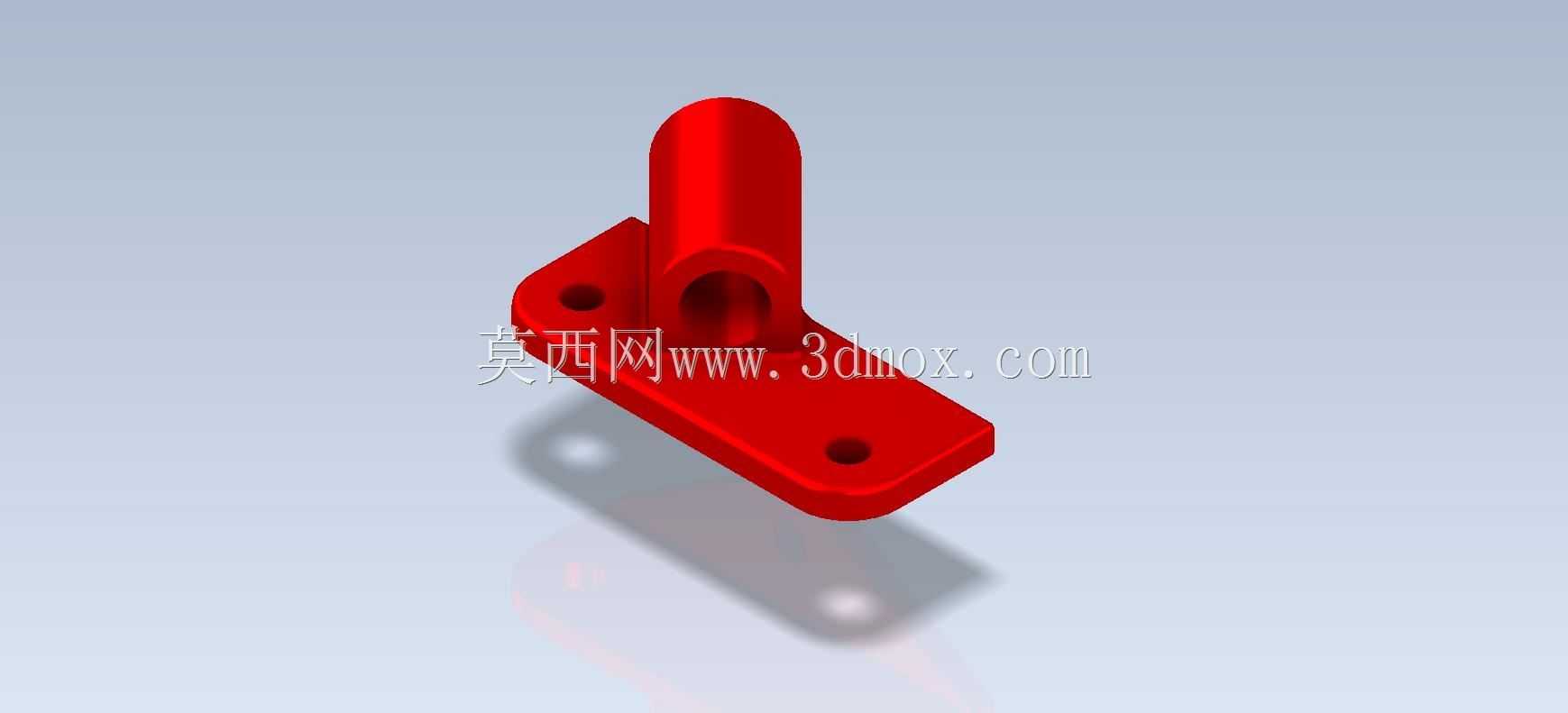

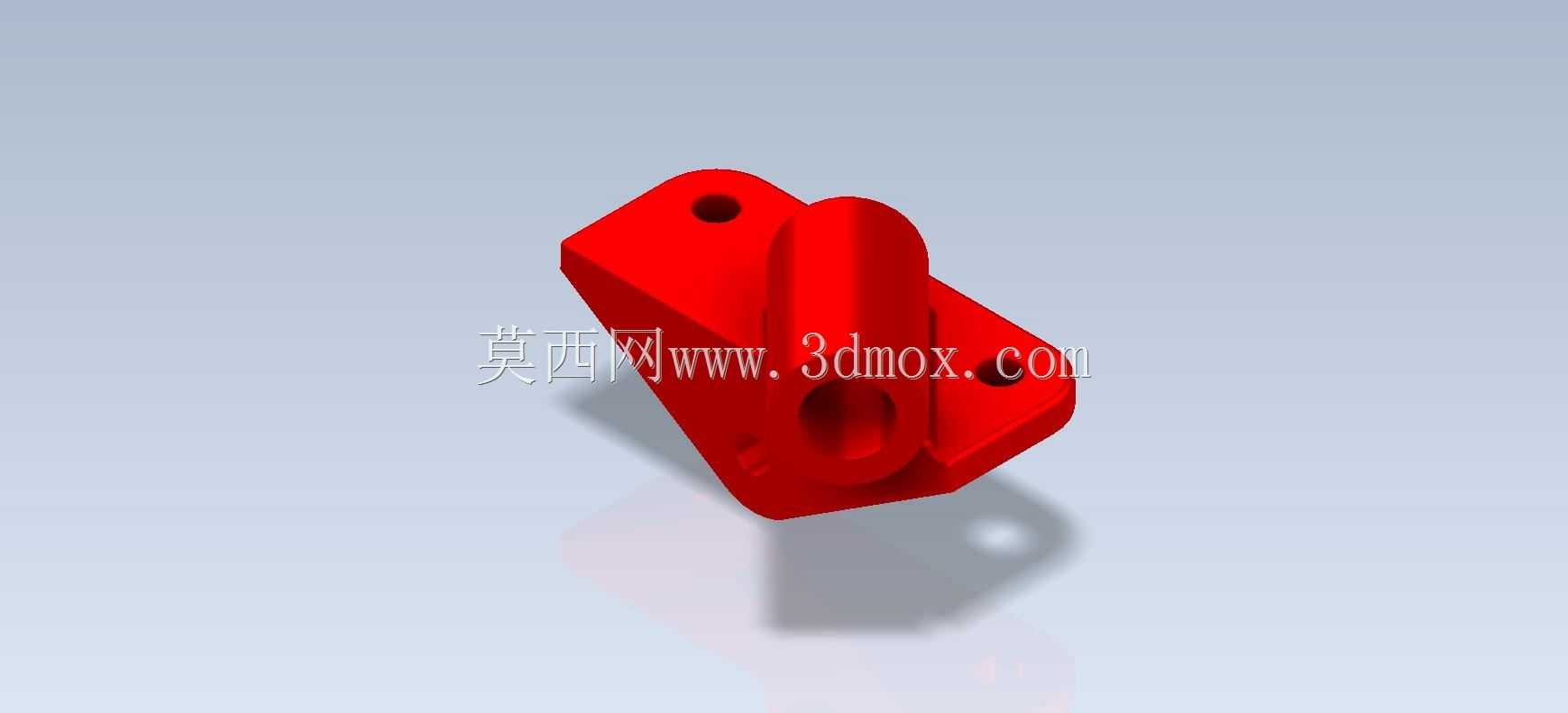

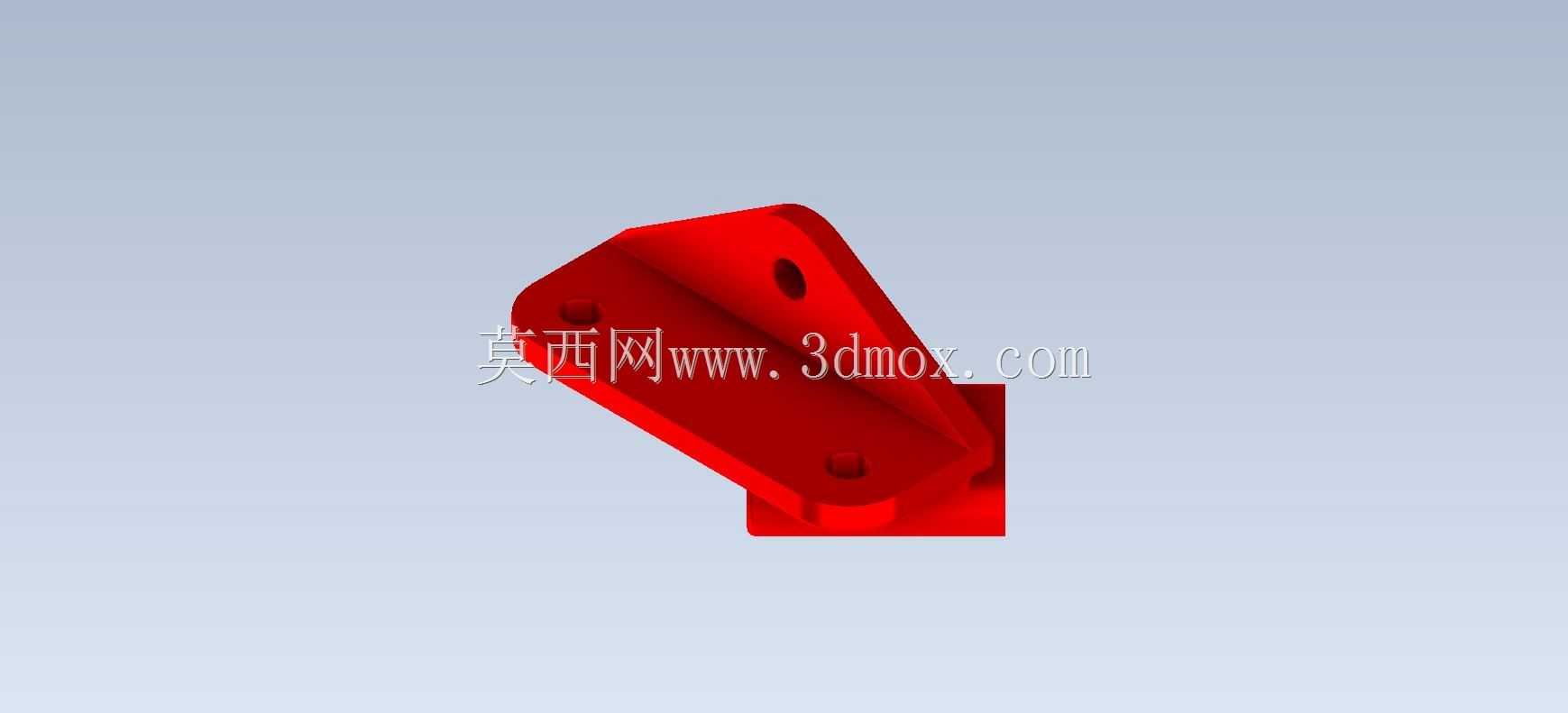

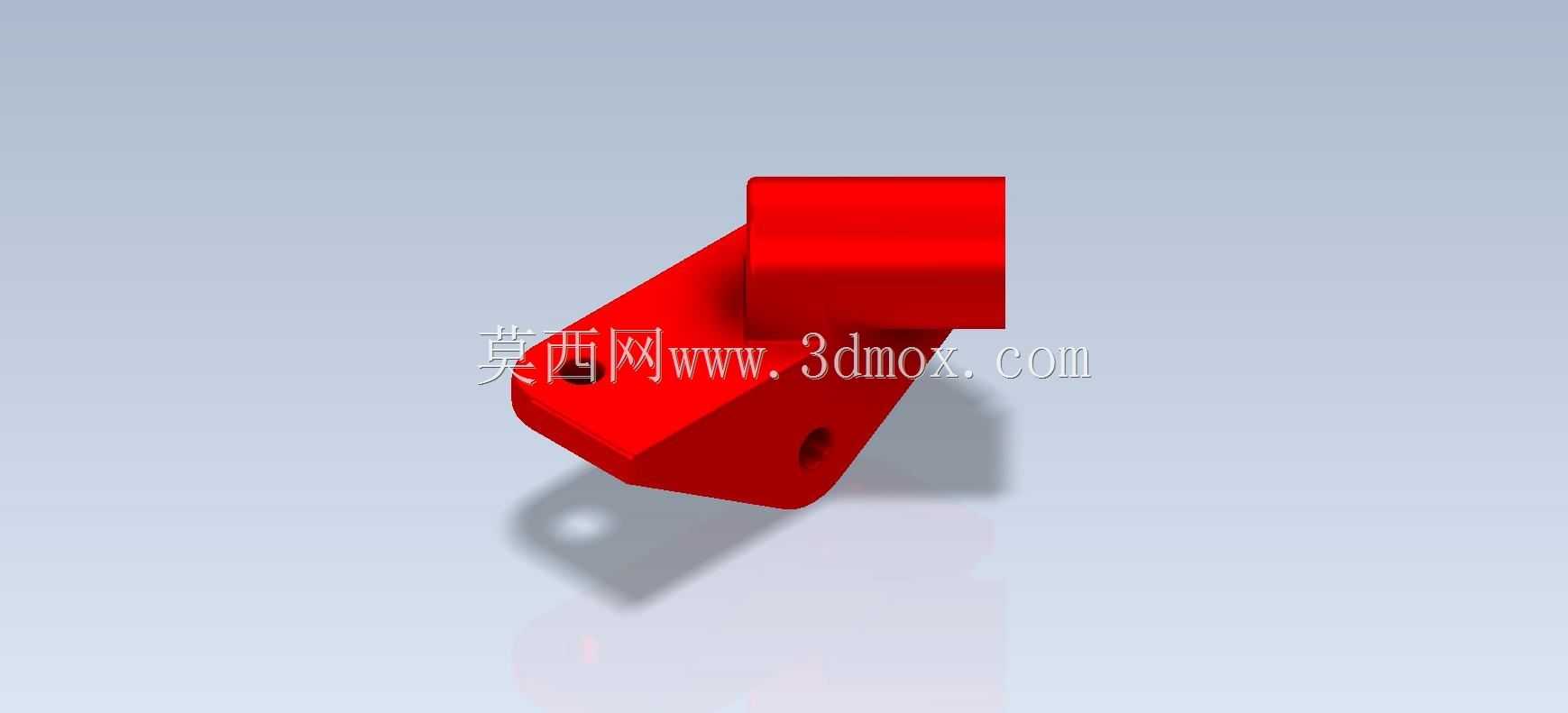

　　在建筑施工、预制构件装配以及重型设备机架的钢筋布设场景中，钢筋端部的锚固连接是决定结构整体抗剪、抗拉承载力的核心环节，这类加强锚固支座的作用，就是替代传统的弯锚、焊接锚固工艺，在钢筋穿入支座型腔后通过侧向顶紧、端面贴合的方式，将钢筋承受的拉应力均匀分散到基体安装面上，避免应力集中导致的混凝土崩裂、焊缝撕裂问题。从结构形态来看，该零件主体采用带斜向支撑的块式基座设计，基座上开设两个同轴度公差控制在0.02mm以内的安装通孔，孔位间距匹配常规建筑预埋件、设备机架的标准安装孔距，安装时可直接穿入膨胀螺栓或连接螺栓完成固定，不需要额外加工适配的安装面。零件中部凸起的型腔为钢筋穿入通道，通道内壁做了1:10的锥度过渡，既方便钢筋快速插入对位，

　　也能在钢筋受拉时形成楔形锁紧效应，越受拉贴合越紧密，不会出现松脱滑移。设计过程中，首先要明确锚固力的传递路径：钢筋承受的轴向拉力首先传递到型腔内壁的承载端面，再通过斜向加强筋将力分流到基座的两个安装支耳上，最终通过螺栓传递到被连接的基体结构，因此斜向加强筋的厚度取值要匹配基座主体壁厚，通常取壁厚的0.8-1倍，避免筋位过厚导致注塑或铸造过程中出现缩孔缺陷，也防止筋位过薄无法承担分流的应力。安装边界方面，零件底部为全平面贴合设计，要求被安装的基体表面平面度不大于0.1mm，否则安装后会出现局部翘曲，受力时容易在支耳根部产生断裂；两个安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不突出零件表面，

　　避免和后续布设的其他构件产生干涉。型腔的入口端做了R2的圆角过渡，可避免钢筋穿入时被锐边刮伤表面镀层，也能减少应力集中在入口边缘的问题。在实际工程应用中，这类锚固支座常被用于装配式建筑的预制墙板钢筋对接、工业设备的机架斜撑钢筋固定、桥梁附属结构的钢筋端部锚固场景，相比传统的现场焊接锚固方式，采用这种预制的锚固支座不需要现场动火作业，安装效率能提升60%以上，而且锚固力的一致性更好，不会因为现场焊工的技术水平差异导致连接强度不稳定。建模过程中要注意几个关键尺寸的校验：首先是安装孔中心到型腔中心的距离，这个尺寸直接决定了钢筋受力时的力臂长度，力臂过大会导致支耳承受的弯矩超出材料许用应力，过小则会导致安装螺栓和穿入的钢筋产生空间干涉；

　　其次是型腔的内径尺寸，要比适配的钢筋公称直径大0.2-0.3mm，既保证钢筋能顺利插入，又不会因为间隙过大导致受力时出现偏摆；另外斜向加强筋和基座、型腔的连接位置都要做R3以上的圆角过渡，避免直角位置产生应力集中，在反复受载的场景下出现疲劳裂纹。零件的材质选择通常根据应用场景确定，建筑施工场景多采用球墨铸铁铸造，成本低且强度足够，有耐腐蚀要求的户外场景则可以采用不锈钢精密铸造，或者采用高强度工程塑料加玻纤增强的注塑工艺，适配轻量化的装配需求。在安装作业时，要先清理基体安装面的浮浆、毛刺，将支座贴合在安装位置后穿入螺栓，采用对角锁紧的方式逐步拧紧螺栓，避免单侧锁紧导致支座偏斜，钢筋插入型腔后如果需要额外固定，可以在型腔侧壁的顶丝孔内拧入紧定螺钉，顶在钢筋表面实现二次锁紧，进一步提升连接的可靠性。
