三角法兰式承插轴承安装支座结构

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698425
  • 三角法兰式承插轴承安装支座结构
  • 三角法兰式承插轴承安装支座结构
  • 三角法兰式承插轴承安装支座结构
  • 三角法兰式承插轴承安装支座结构

  这款三角法兰式承插轴承安装支座,是轻载传动系统里十分常见的轴系支撑部件,日常在小型输送线的从动辊支撑、桌面级工装的转轴定位、小型实验设备的旋转轴固定场景里都能见到它的身影,核心作用是为穿插在内部的旋转轴提供径向支撑,同时通过法兰面完成自身在安装基板上的固定,避免轴系运转时出现径向窜动或支座移位。

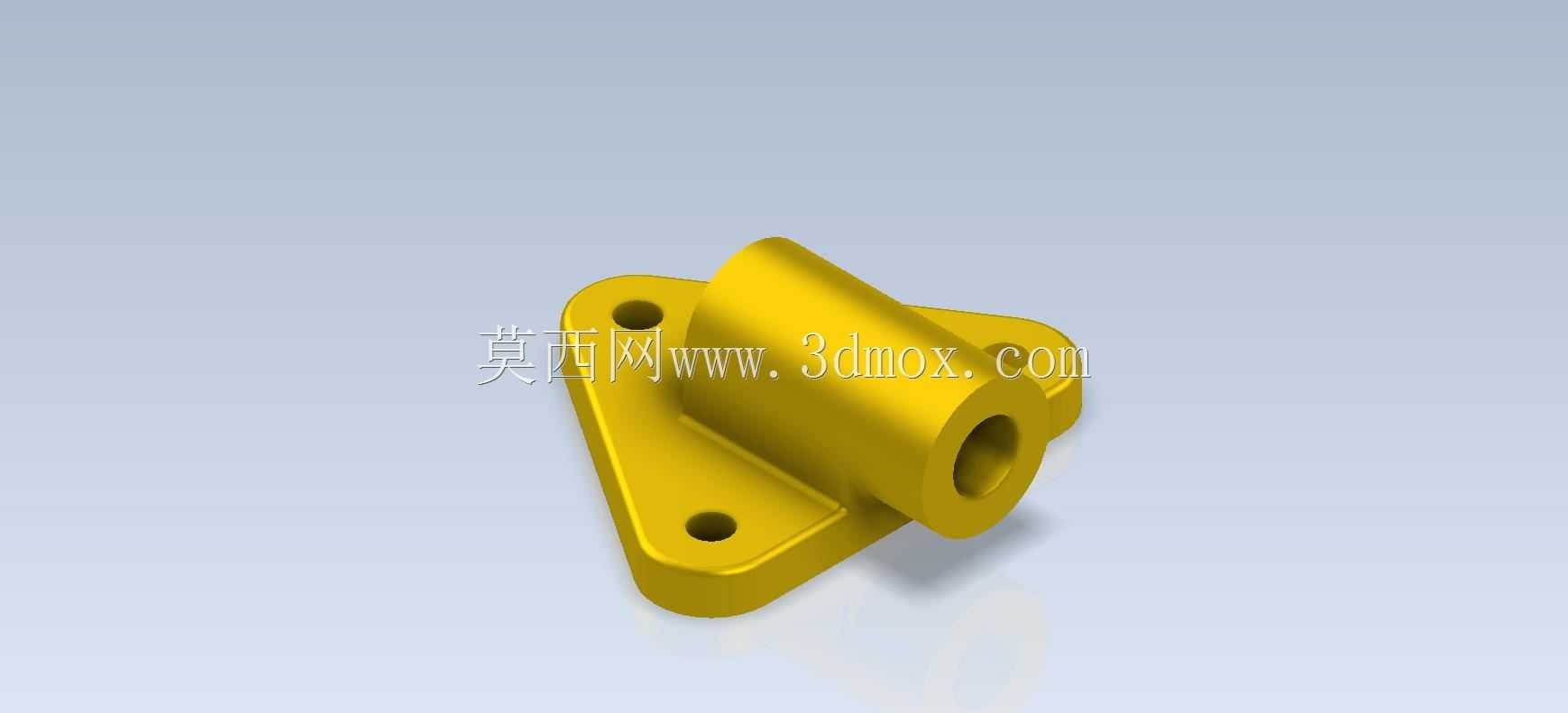

  从结构设计逻辑来看,主体的筒状承插孔是核心功能区,孔的内壁需要与轴承外圈形成过盈或者过渡配合,加工时要保证孔的圆柱度与内壁粗糙度,避免压装轴承时出现外圈变形,影响轴承的旋转精度甚至造成卡滞。筒身的壁厚经过合理匹配,既不会因为壁厚过薄导致压装轴承时出现筒身胀裂,也不会因为壁厚过大造成不必要的材料浪费,适配轻载工况下的受力需求完全足够。

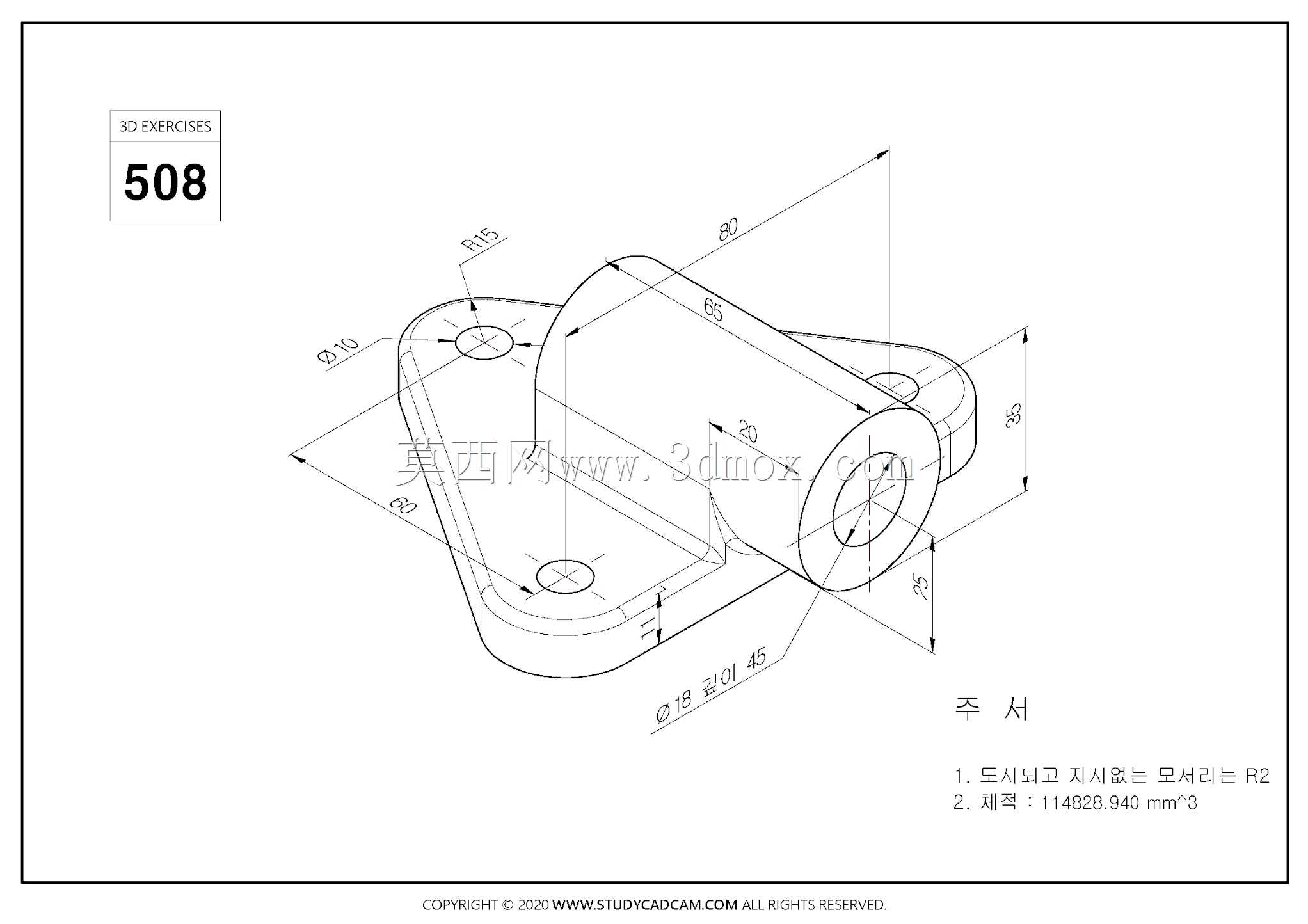

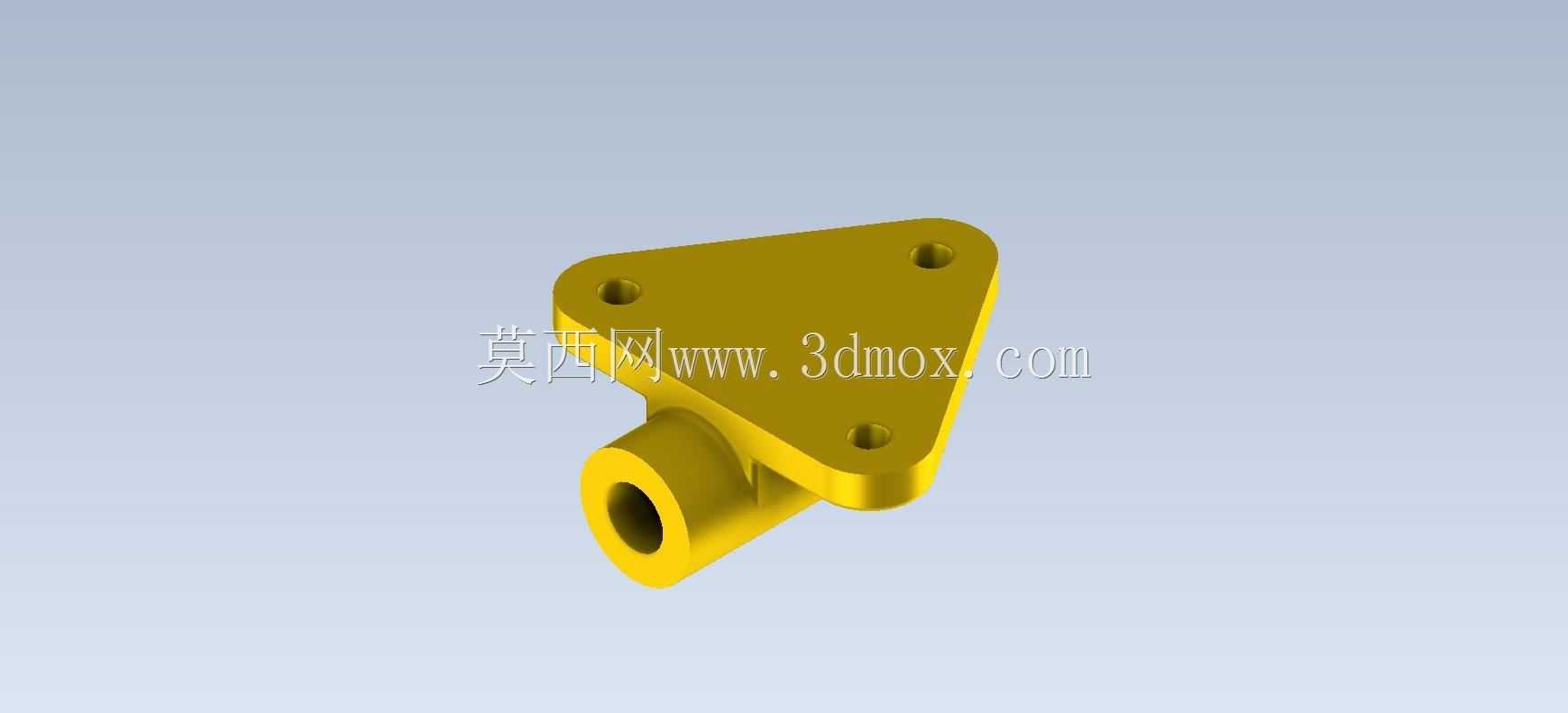

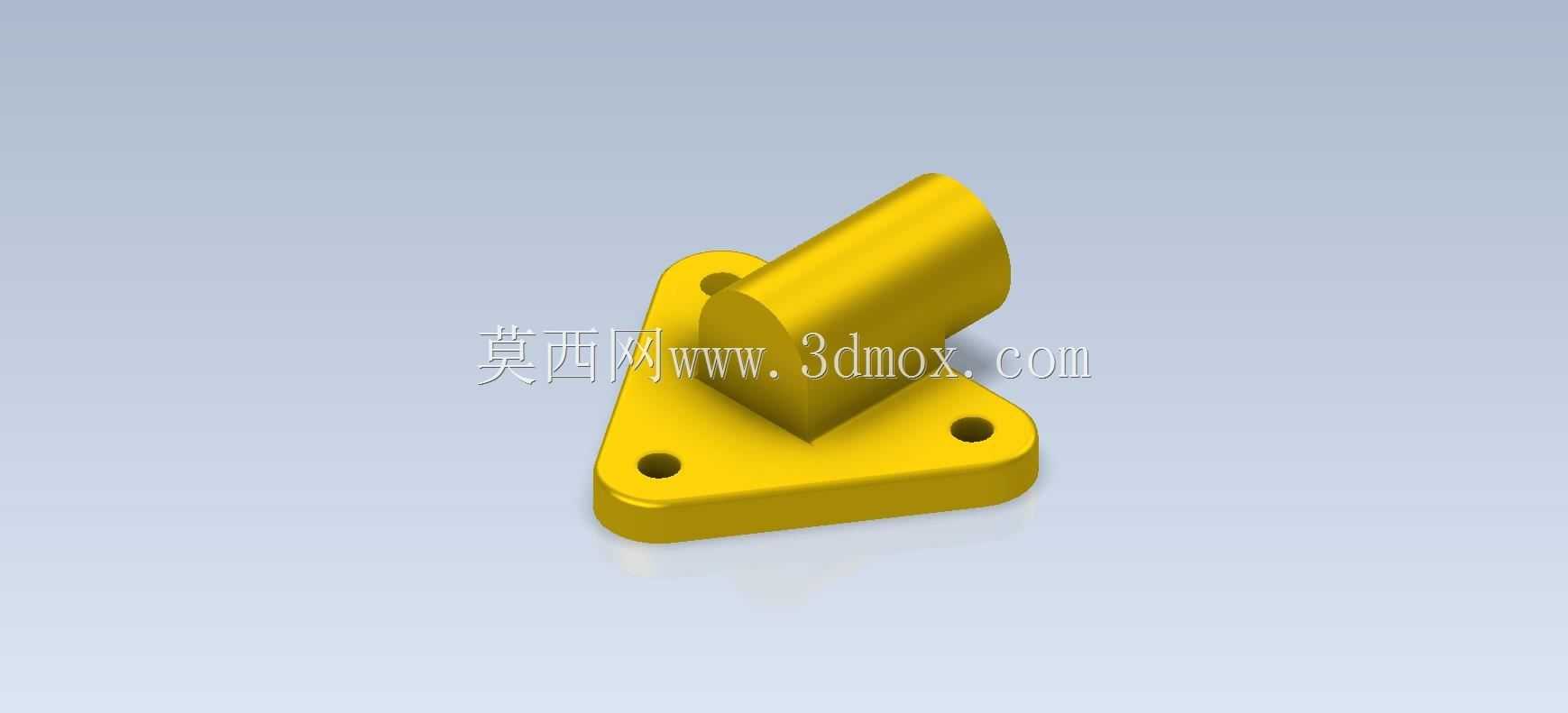

  底部的三角安装法兰是整个部件的安装基准,三个安装孔呈120度均匀分布在法兰盘上,相比方形法兰或者两孔安装的结构,三角布局的抗倾覆能力更强,哪怕安装面存在轻微的平面度误差,三个固定点也能实现稳定贴合,不会出现安装翘曲的问题。每个安装孔都做了沉头设计,装配时内六角圆柱头螺钉可以完全沉入沉孔内,不会在法兰表面突出凸起,避免干涉周边其他部件的布置,也能减少螺钉头部受外力磕碰发生变形的概率。法兰与筒身的衔接位置做了均匀的过渡圆角,这个细节设计一方面是为了降低应力集中,避免设备运行过程中受振动载荷影响在衔接位置出现疲劳裂纹,另一方面也能优化铸造或者注塑成型时的材料流动性,减少成型缺陷的产生。

  从安装边界来看,这类支座的法兰外轮廓尺寸通常控制在适配M6或者M8内六角螺钉的规格,安装时只需要在安装基板上对应位置加工三个同规格的螺纹孔或者通孔,就可以完成固定,不需要额外设计复杂的定位结构,对安装空间的要求很低,哪怕是狭小的设备内部空间也能完成布置。承插孔的轴线与法兰安装面保持严格的垂直公差,这个形位公差直接决定了安装后轴的旋转垂直度,如果垂直度超差,会导致轴系运转时出现额外的径向载荷,加剧轴承磨损,缩短整个轴系的使用寿命。

  在实际选型应用时,这类支座通常搭配深沟球轴承使用,适合转速不高、径向载荷为主的传动场景,比如小型皮带输送机的端部辊筒支撑、手动工装夹具的旋转轴定位、小型分拣设备的拨轮轴固定都可以选用这类结构。设计建模时需要重点关注几个关键尺寸的匹配:首先是承插孔的内径尺寸要与所选轴承的外圈外径保持公差配合,其次是三个安装孔的中心距要与安装基板的孔位完全对应,另外承插孔的深度要匹配轴承的宽度,保证轴承压装后不会出现轴向窜动。法兰的厚度也要根据受力情况核算,避免螺钉锁紧时法兰出现变形,导致筒身轴线偏斜。

  这类零件的建模过程也很适合作为三维CAD的基础练习案例,从草图绘制开始,先绘制三角法兰的轮廓与安装孔位置,再拉伸生成法兰基体,之后绘制筒身的截面轮廓拉伸生成主体结构,最后添加过渡圆角、沉孔等细节特征,整个建模流程涵盖了基础的草图约束、拉伸、切除、圆角等常用命令,能帮助初学者快速掌握零件建模的基本思路,理解从二维草图到三维实体的转化逻辑,同时也能在建模过程中熟悉机械零件的公差配合、安装定位等实际工程知识,避免只会软件操作不懂实际设计逻辑的问题。在实际生产中,这类零件根据使用场景的不同,可以选用铸铁、铸铝或者工程塑料作为原材料,重载场景下选用铸铁材质保证结构强度,轻载且有减重需求的场景可以选用铸铝,有防腐要求或者低成本的轻载场景也可以选用增强尼龙注塑成型,不同材质的零件结构尺寸基本一致,只需要根据材料的强度特性微调壁厚即可,通用性很强。
