带安装凸台的偏心管路连接基座结构

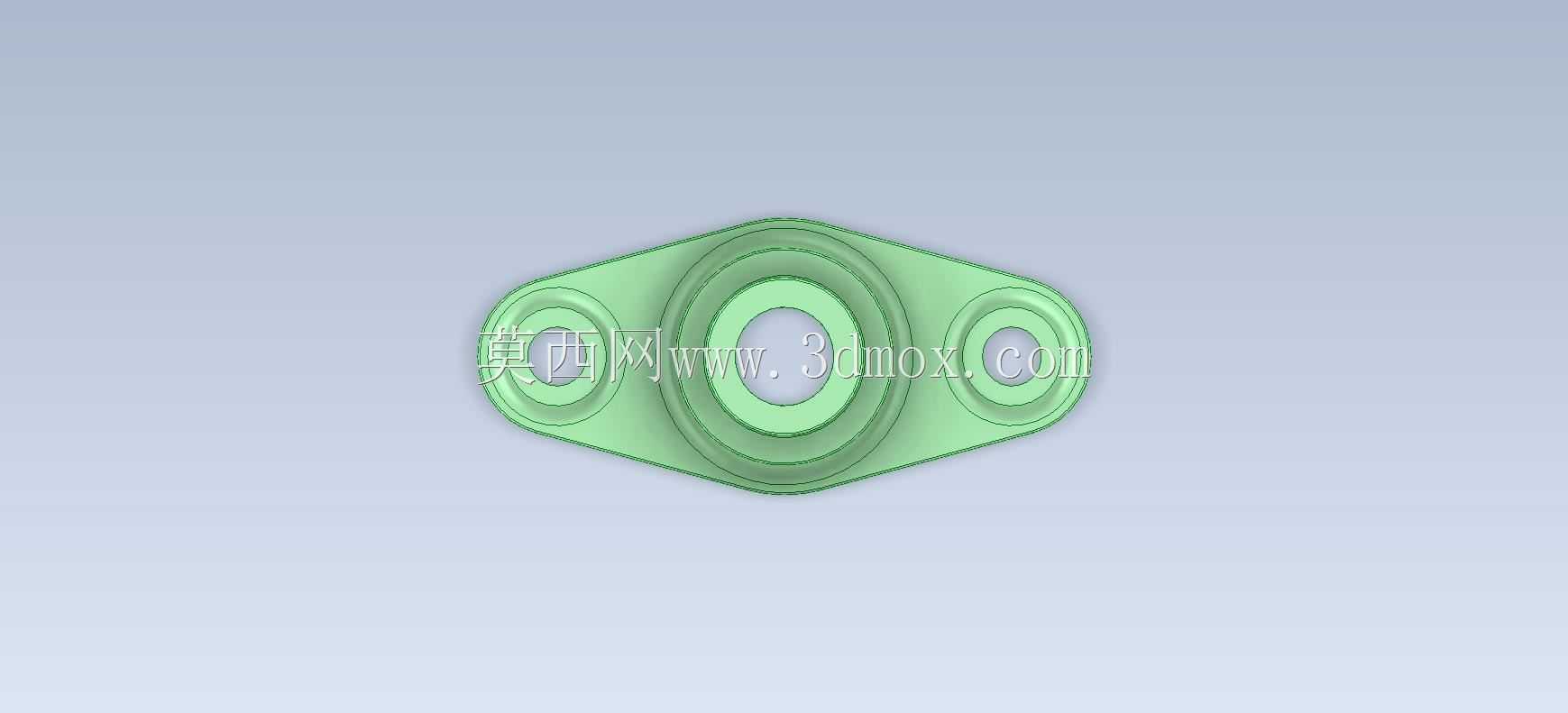

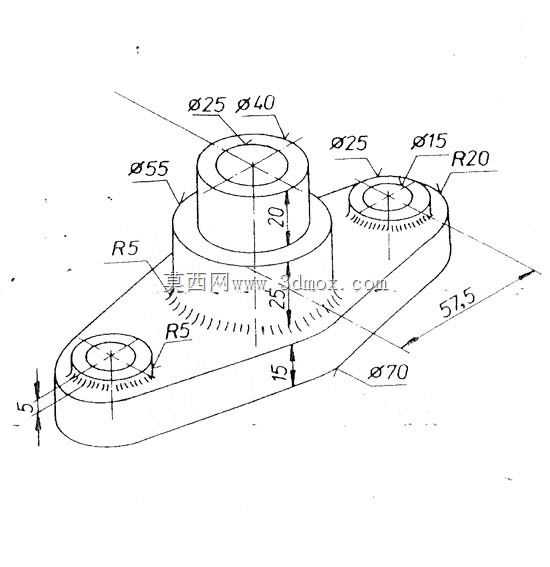

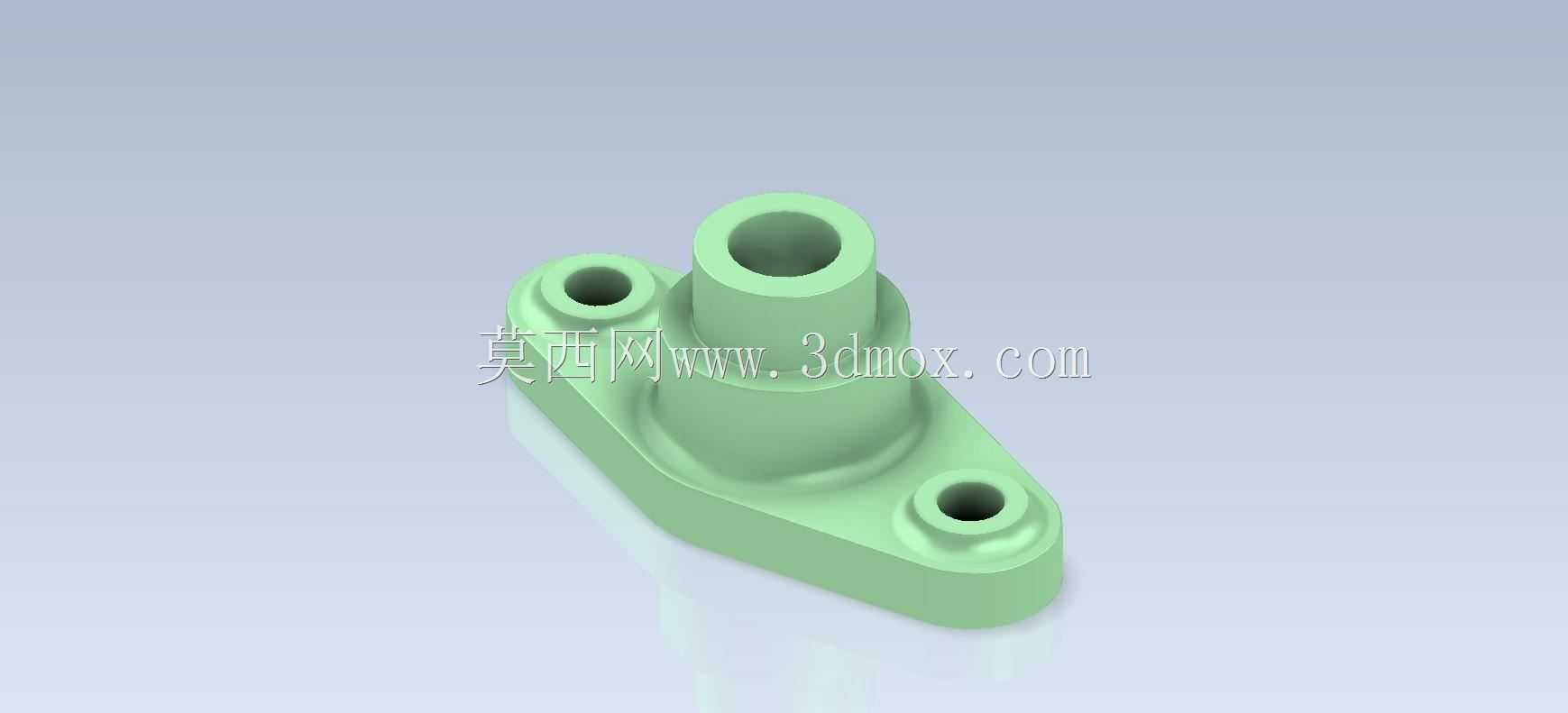

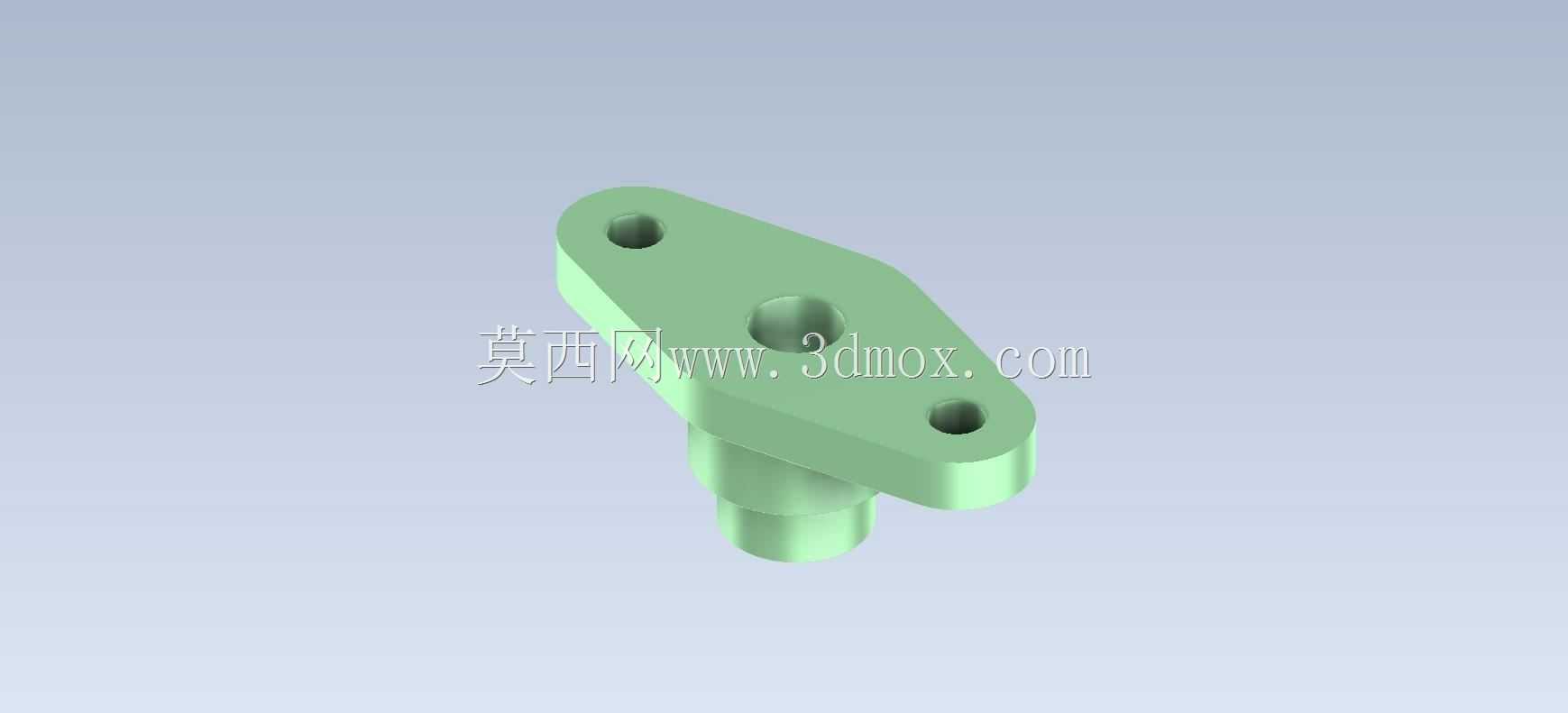

　　这类带偏心凸台的管路连接基座，在小型流体输送回路、气动控制回路的终端固定场景中十分常见，多数时候作为管路转接的固定载体，承担管路定位、接口密封支撑、外接元件安装的多重作用，区别于常规同轴法兰座，偏心结构的设计核心是为了适配紧凑安装空间下的管路错位需求，避免相邻管路、阀件出现安装干涉。从结构细节来看，基座主体采用菱形切边的安装底板设计，底板上预留两个对称分布的沉头安装孔，安装时可通过内六角螺栓穿过沉孔将基座固定在设备面板、阀块表面，沉孔结构能够保证螺栓头完全沉入基座内部，不会突出安装面影响周边元件布置，同时两个安装孔的中心距经过匹配常规气动、液压辅件的安装孔位标准，能够直接适配市面多数标准安装位，不需要额外加工转接板。

　　基座上方的主体凸台采用阶梯式变径结构，中心的主通孔为流体或气体的主流通通道，主通道外侧的加高凸台一方面为管路插接、卡套接头安装提供足够的螺纹旋合或插接深度，保证接头连接后的密封可靠性，另一方面加高的结构能够避免管路插接时与安装底板产生磕碰，预留出足够的扳手操作空间，方便接头安装时的扭矩施加。主凸台旁侧的小型凸台为辅助接口，可用于安装压力表、排气阀、小型传感器等辅件，偏心布置的位置刚好避开主接口的操作空间，两个接口的中心距经过反复校核，保证两个接头同时安装时不会出现扳手空间重叠的问题，日常维护拆装其中一个元件时不需要拆卸另一个，能够大幅降低后期维护的工作量。设计这类零件时，首先要确定主流通通道的通径大小，

　　根据管路的额定流量计算通径尺寸，避免通径过小造成流阻过大、通径过大造成材料浪费；其次要核算安装底板的厚度，根据管路工作时的振动幅度、介质压力计算底板的抗弯强度，避免压力波动时底板出现变形导致密封面泄漏；所有棱角位置都做了0.5毫米的圆角过渡，一方面是为了去除加工毛刺，避免安装时划伤操作人员、损坏密封胶圈，另一方面圆角过渡能够降低零件的应力集中系数，在承受交变压力、振动载荷时不会在棱角位置出现应力开裂，提升零件的疲劳使用寿命。从安装边界来看，这类基座的整体外轮廓尺寸控制得十分紧凑，安装后在设备面板上的投影面积远小于常规方形法兰座，能够在狭小的设备腔体内布置更多的管路节点，安装时只需要保证安装面的平面度在0.1毫米以内，

　　配合密封垫片就能够实现可靠密封，不需要额外加工密封槽，降低了配对安装面的加工成本。建模过程中需要重点关注凸台与底板的过渡圆角尺寸，过渡位置的圆角要平滑衔接，不能出现建模碎面、尖角，否则后续生成工程图、导入CAM软件加工时会出现轮廓识别错误，同时两个安装沉孔的深度要与所选螺栓的长度匹配，保证螺栓拧紧后不会顶到沉孔底部造成安装不实，主通孔与辅助通孔的内壁要保证同轴度，避免接头安装后出现偏斜导致密封失效。这类零件虽然结构不复杂，却是三维建模练习中非常典型的案例，涵盖了拉伸、凸台、孔特征、圆角、偏心定位等多个基础建模命令，能够帮助初学者快速掌握零件建模的基准选择思路，理解机械零件设计中安装空间、操作空间、强度校核的基本逻辑，避免建模时只关注外形而忽略实际工程应用中的装配、维护需求。
