杆端导向铰接安装支座结构设计

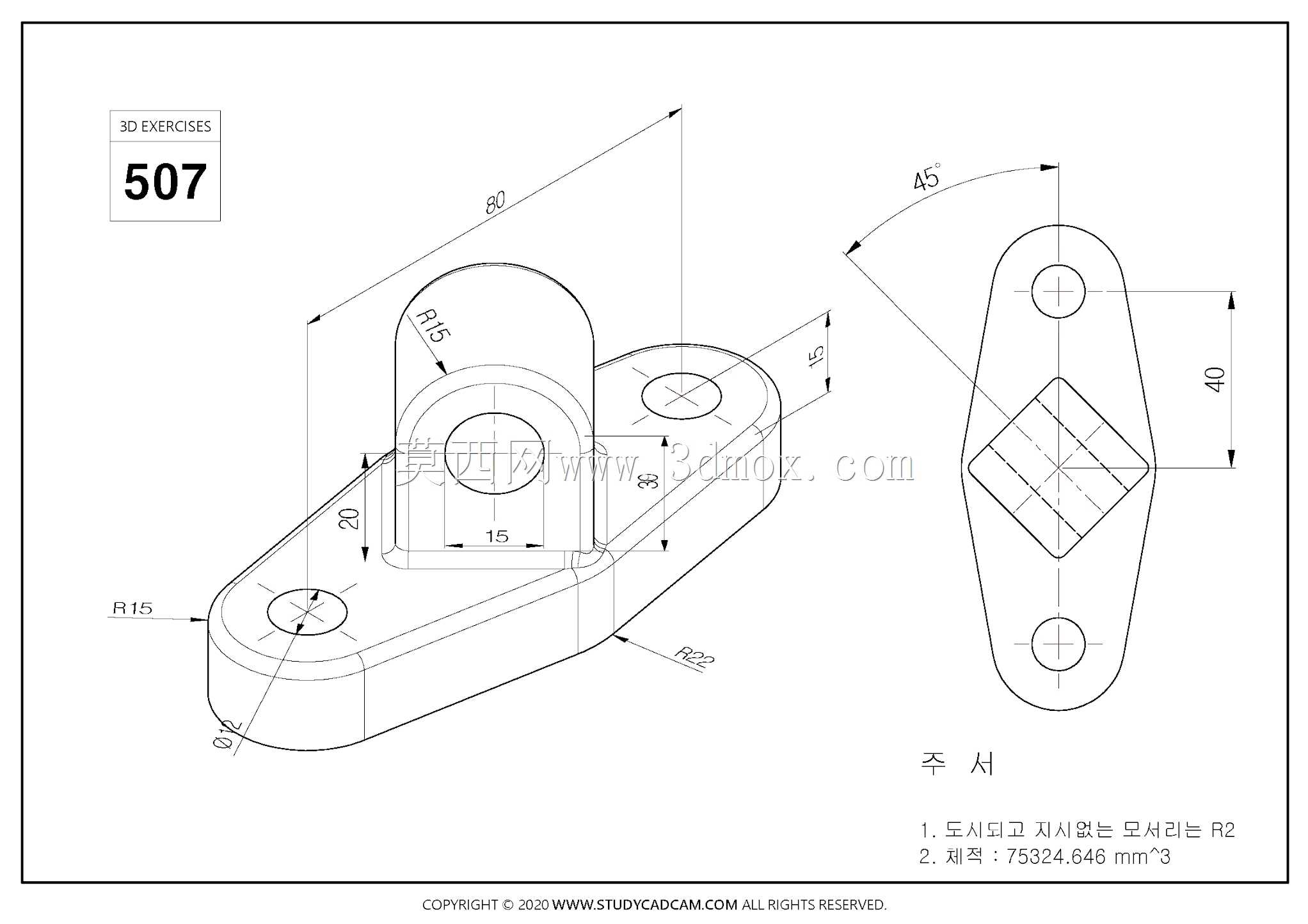

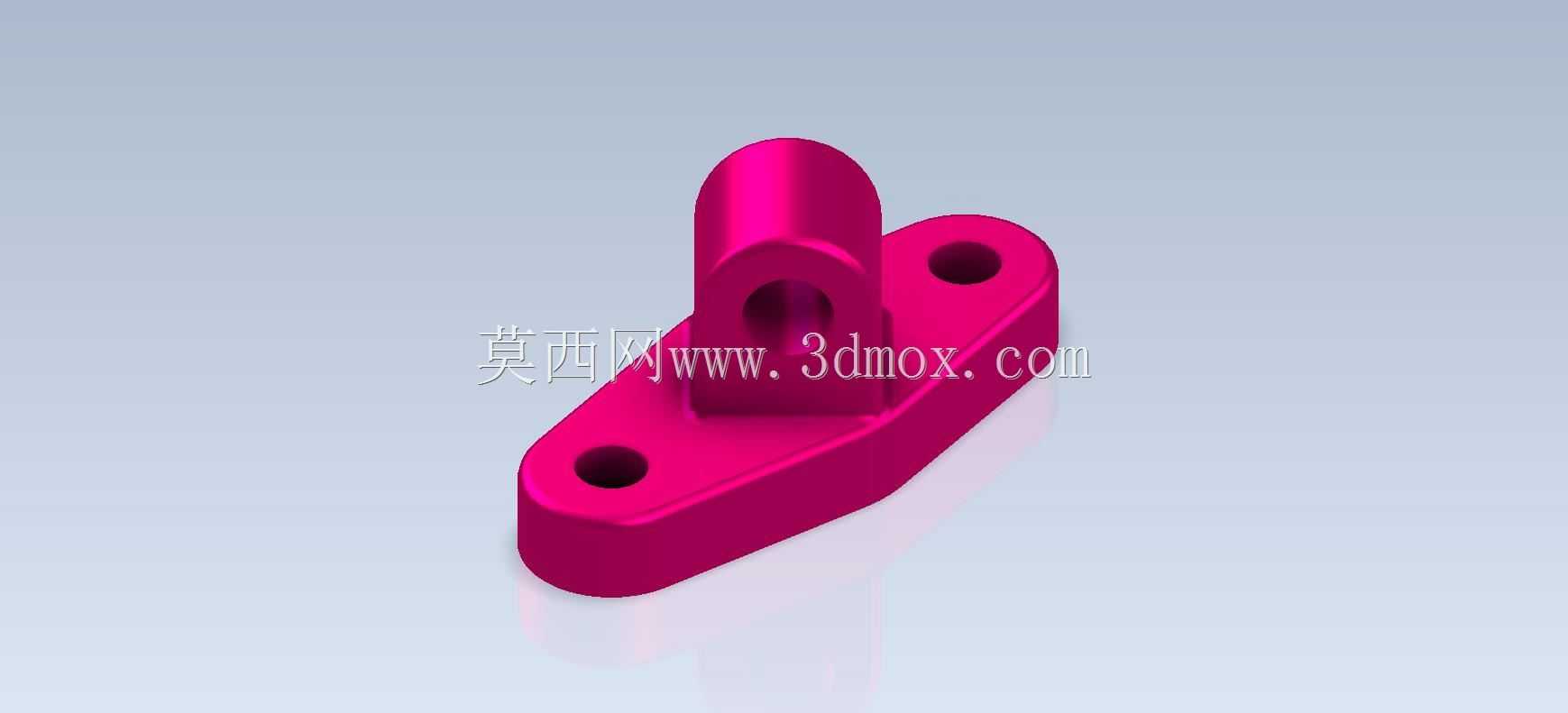

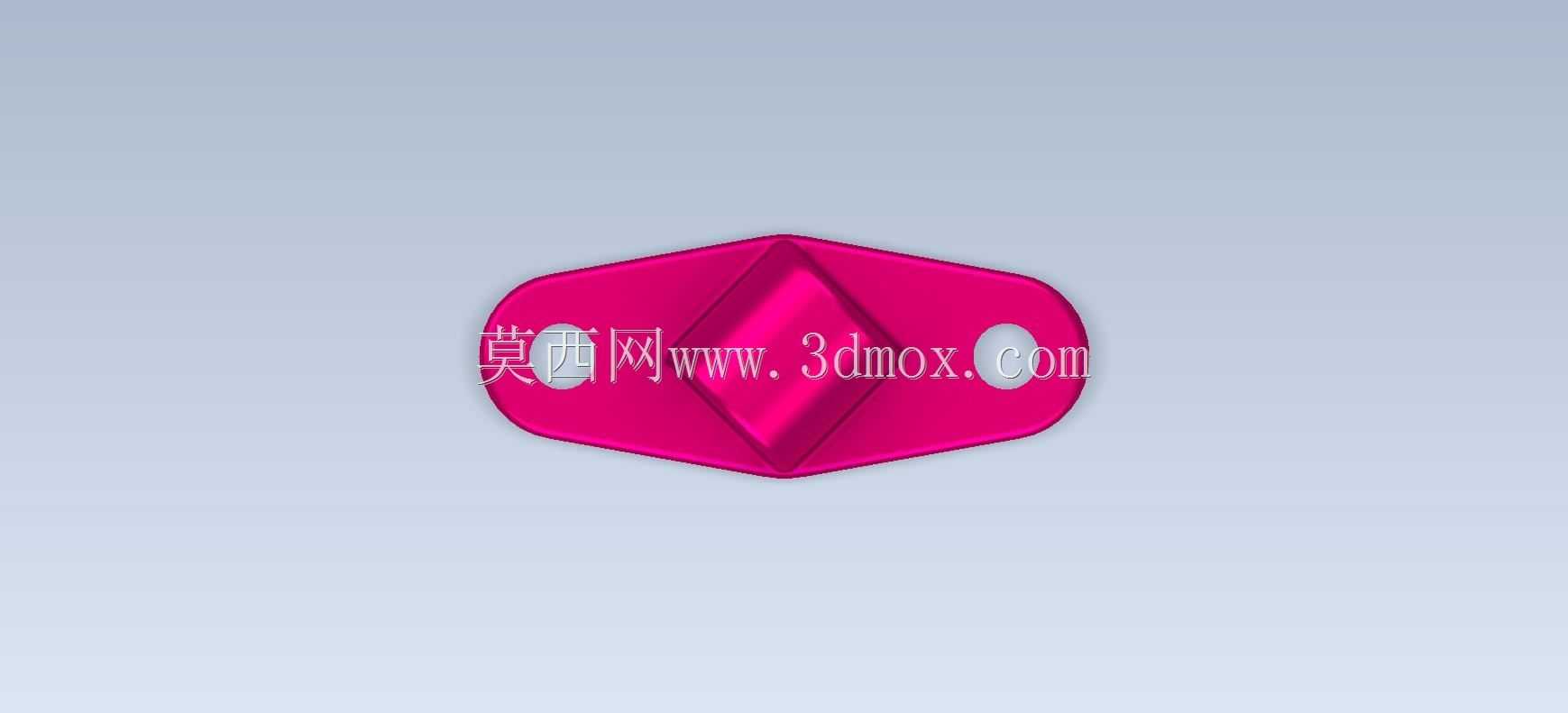

　　这类带铰接耳的杆导向支座，在轻工输送线、小型工装夹具、非标自动化设备的直线往复机构里十分常见，核心作用是为做轴向滑动的杆件提供径向支撑与端部铰接限位，避免杆件在伸缩、摆动过程中出现径向窜动、卡滞甚至受力变形的问题。从结构上看，零件整体采用一体化铣削成型的设计思路，底部为带三个安装孔的异形安装法兰，法兰轮廓做了圆弧过渡处理，既减少了安装时与相邻部件的干涉风险，也能在保证结构强度的前提下削减不必要的材料冗余，降低零件整体重量。三个安装孔呈三角分布，相比双孔安装拥有更好的抗扭转性能，安装时可以通过螺栓直接固定在设备的安装基板、型材框架或者工装台面上，安装孔的沉台设计可以让螺栓头完全没入零件表面，不会突出平面影响后续杆件的装配动作。

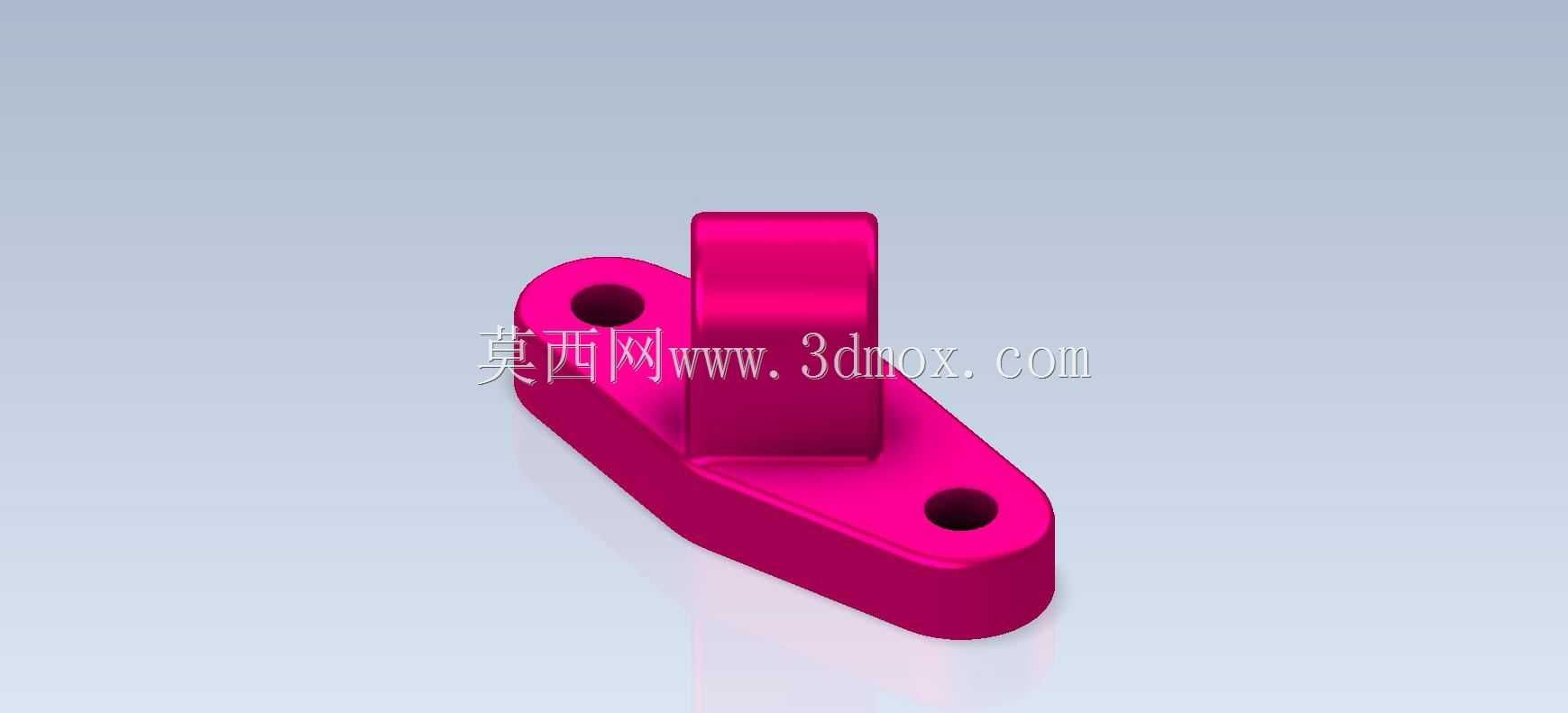

　　上部的铰接耳座垂直于安装法兰平面设置，耳座中间开有同轴的铰接通孔，孔的内壁做了公差适配设计，既可以穿装销轴与导向杆的端部形成铰接副，也可以加装自润滑铜套来降低铰接转动时的摩擦损耗，延长部件的维护周期。耳座与底部法兰的衔接位置做了加厚的圆角过渡，这部分是整个零件的应力集中区域，当导向杆承受径向载荷或者摆动扭矩时，过渡圆角可以有效分散应力，避免长期交变载荷下出现根部断裂的问题。在实际建模过程中，首先需要确定安装基准面，以底部法兰的下表面作为整个零件的装配基准，先绘制法兰的异形轮廓草图，通过拉伸命令生成底座基体，之后在上部基准面绘制铰接耳的截面轮廓，拉伸生成耳座结构，再对安装孔、铰接孔进行切除操作，最后对所有锐边做倒圆角处理，

　　尤其是应力集中的衔接位置，圆角半径需要根据实际受力大小调整，不能为了外观统一设置相同圆角。从安装边界来看，这类支座的安装孔中心距需要匹配常用的铝型材安装槽间距或者标准安装板的孔位规格，铰接孔的中心高度需要与配套导向杆的运动轴线保持同轴，误差需要控制在0.1mm以内，否则会导致杆件滑动时出现别劲的问题，加速铰接部位的磨损。在实际应用场景中，这类零件常被用在小型气动推杆的端部支撑、检测设备的探针导向安装、工装夹具的压杆铰接位置，相比分体式的支座结构，一体化的设计减少了装配环节的累积误差，安装调试时只需要固定底部三个螺栓，调整好铰接销轴的间隙即可投入使用，后期维护时也只需要定期检查铰接孔的磨损情况，更换铜套或者销轴就能完成检修，

　　不需要整体更换支座。设计时还需要考虑零件的材质适配，如果是用于普通载荷的工况，采用6061铝合金加工即可满足强度要求，同时具备较好的防锈能力；如果是用于重载或者有冲击载荷的工况，则需要选用45号钢调质处理，表面做发黑防锈，铰接孔位置做淬火处理提升耐磨性能。建模过程中需要特别注意安装孔的位置度公差，三个安装孔相对于基准面的垂直度要控制在合理范围内，否则安装时会出现螺栓无法穿入或者固定后零件倾斜的问题，铰接孔的同轴度也需要严格控制，避免穿装销轴时出现卡滞，导致铰接转动不灵活。另外，法兰底部的平面需要保证平面度要求，安装时可以和安装基面完全贴合，避免出现局部悬空导致受力后零件变形。
