Vipower移动硬盘机架手柄结构设计

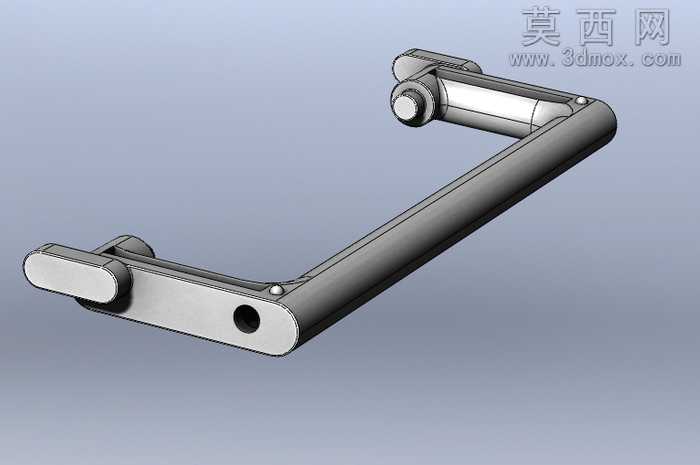

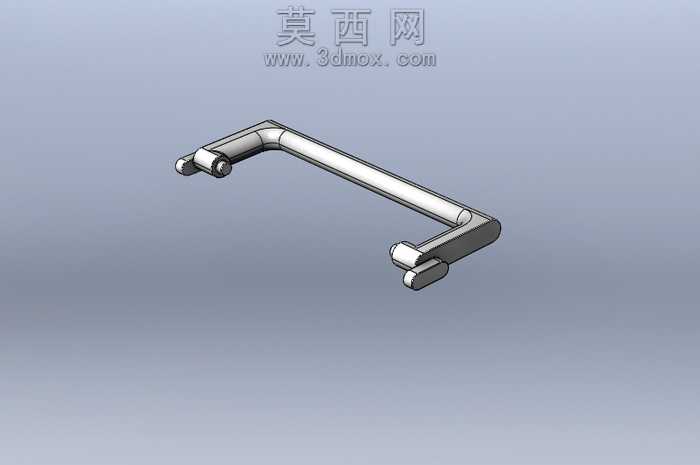

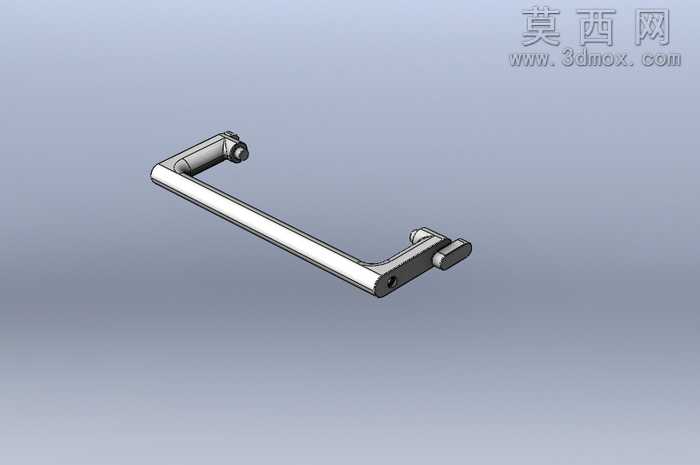

本作品为适配Vipower移动机架的手柄结构三维建模成果，建模阶段以实际硬件装配需求为核心基准，首先完成整体轮廓的参数化草绘，精准把控L型弯折结构的角度与各段杆件的长度比例，确保手柄安装后既能够提供充足的握持操作空间，又不会与移动机架的其他结构产生干涉。建模过程中对两端的连接结构做了精细化处理，一端设置带销轴的铰接安装位，还原真实产品的转动连接逻辑，保证手柄可在设定角度范围内顺畅转动，满足抽拉、开合机架的操作需求；另一端设置带定位孔的固定端，可通过紧固件与机架主体实现稳固连接，避免使用过程中出现松脱晃动的问题。杆件部分采用等截面圆角过渡设计，既提升了握持时的贴合手感，又通过圆角结构消除了尖锐棱角带来的安全隐患，同时在结构应力集中的弯折位置做了加厚处理，提升整体结构的抗扭、抗弯强度，保证长期反复操作下不会出现结构变形。材质渲染阶段，主体杆件采用哑光磨砂金属材质，模拟铝合金阳极氧化后的表面质感，既还原了消费电子配件的精致外观，又体现出金属结构的坚固属性；铰接位置的销轴、固定端的紧固件采用亮面镀铬金属材质，通过材质质感的差异区分不同功能部件，提升模型的视觉层次感；结构缝隙处做了细微的倒角与阴影处理，还原真实产品的装配公差效果，让渲染成果更贴近实物的视觉表现。设计过程中充分考量了人机交互需求，握持段的直径经过反复参数调整，适配多数使用者的握持围度，操作时施力更加顺畅省力；铰接位置的阻尼结构在建模时也做了对应体现，保证手柄转动时能够停留在任意设定角度，不会出现自由垂落影响操作的问题，整体结构在满足功能需求的前提下，尽可能简化了零件数量，降低后续生产装配的复杂度，兼顾了实用性与工艺可行性。
