三角法兰式带肋支撑轴座结构设计

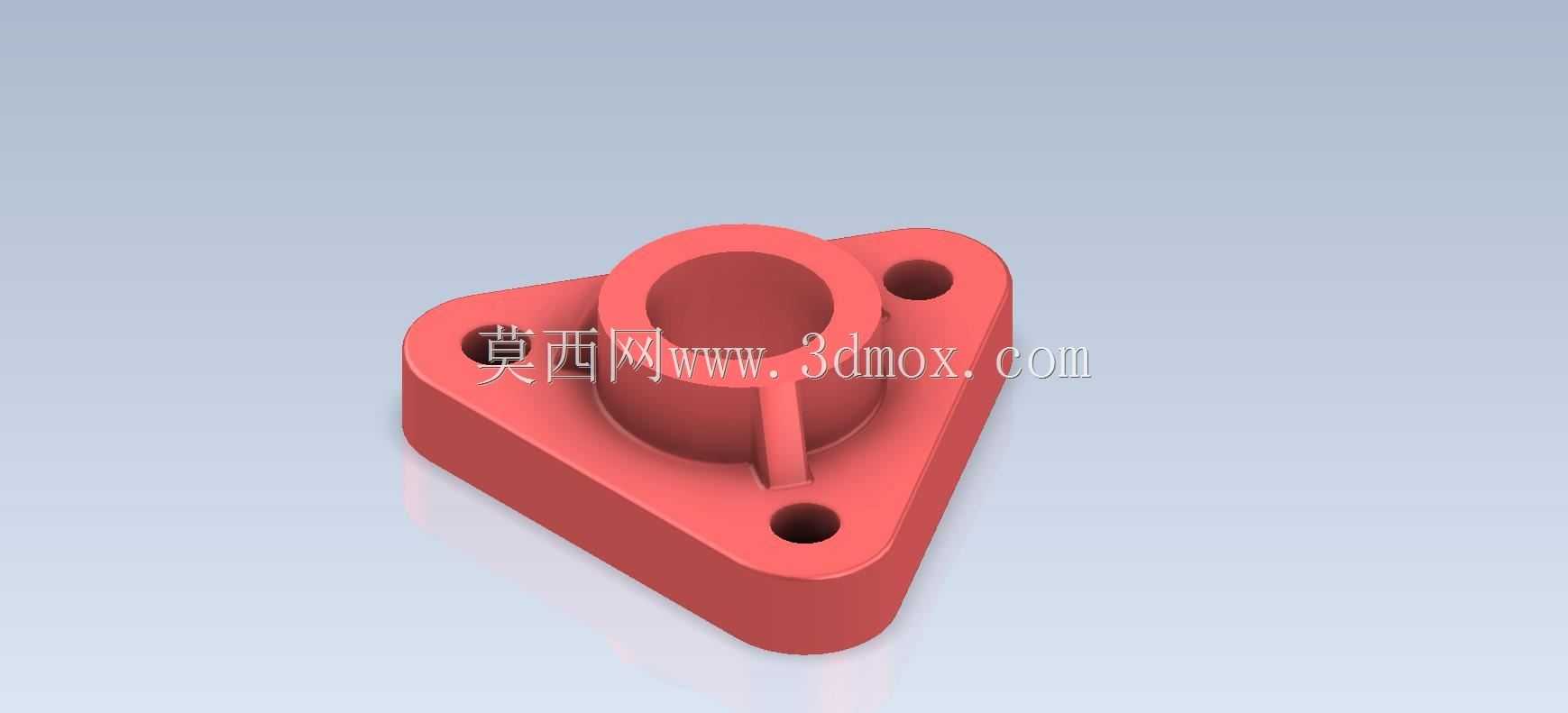

　　这类三角带肋支撑轴座，在轻工自动化输送线、小型工装夹具定位模块、桌面级实验设备的轴系支撑场景中十分常见，区别于常规圆形四方法兰座，三角布局的安装孔设计能在有限安装空间内实现更优的应力分散效果，尤其适合安装面空间局促、需要控制零件整体重量的轻型设备场景。从结构功能来看，中间的通孔为轴类零件提供穿装定位空间，孔壁与轴的配合可根据实际工况选择间隙配合或者过渡配合，孔周凸起的筒状结构有效增加了轴与座体的接触长度，避免短孔支撑带来的轴端晃动问题，提升轴系运转的稳定性。三个安装孔呈等边三角形分布在底座的三个角端，相比同规格的圆形法兰，三角布局在承受偏载力矩时，每个安装孔的受力分配更均匀，不会出现某一侧螺栓受力过载的情况，

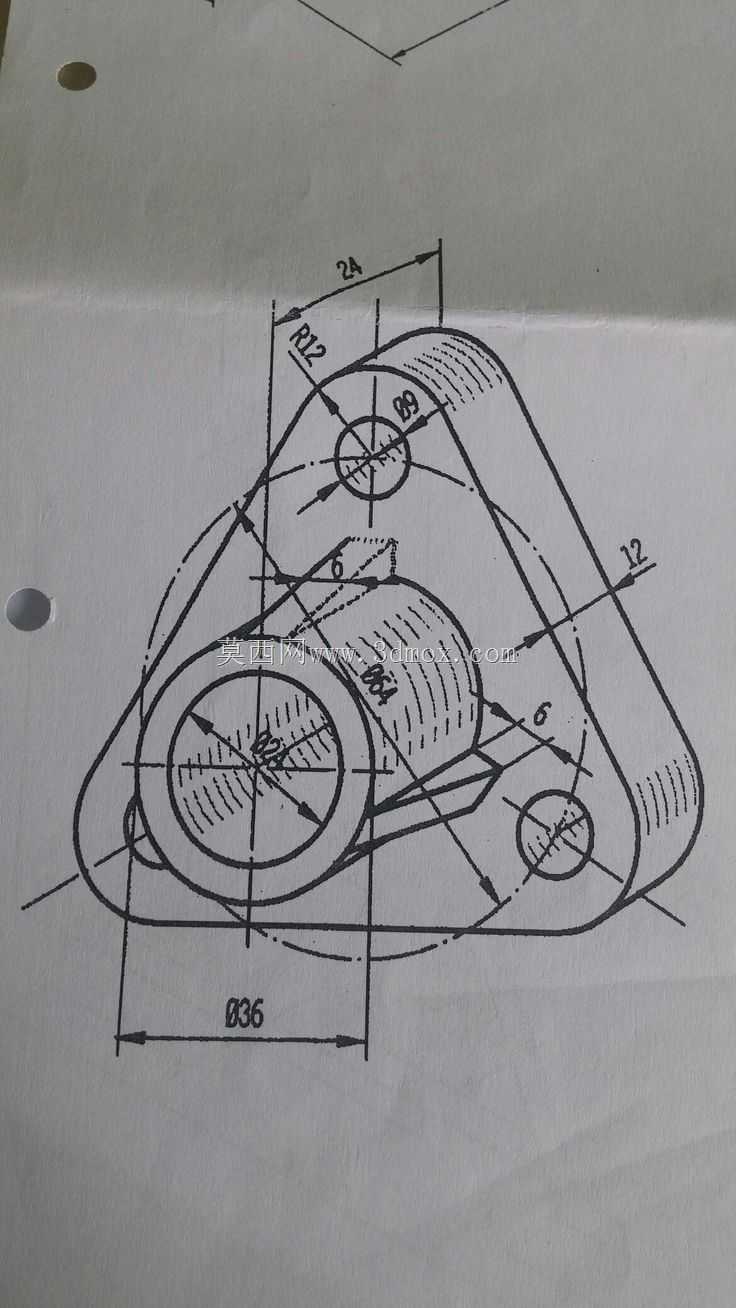

　　同时三角底座的轮廓能更好适配三角形安装基面的设备框架，减少安装面的冗余空间占用。筒身与底座之间设置的三条加强筋，分别对应三个安装孔的方位，筋条直接衔接筒壁外侧与底座上表面，将轴孔承受的径向载荷直接传导至三个安装固定点，避免筒身与底座衔接处出现应力集中，在不额外增加底座整体厚度的前提下，大幅提升了座体的抗弯折、抗形变能力，有效控制零件整体重量。设计这类零件时，首先要确定中间轴孔的适配轴径，根据轴的额定载荷计算筒身的有效支撑高度，确保轴插入后接触长度不小于轴径的1.2倍，避免支撑刚度不足；安装孔的孔径要匹配常用的紧固件规格，孔中心到轴孔中心的距离需要根据安装面的螺栓分布圆尺寸确定，三个孔的位置度公差要控制在合理范围，

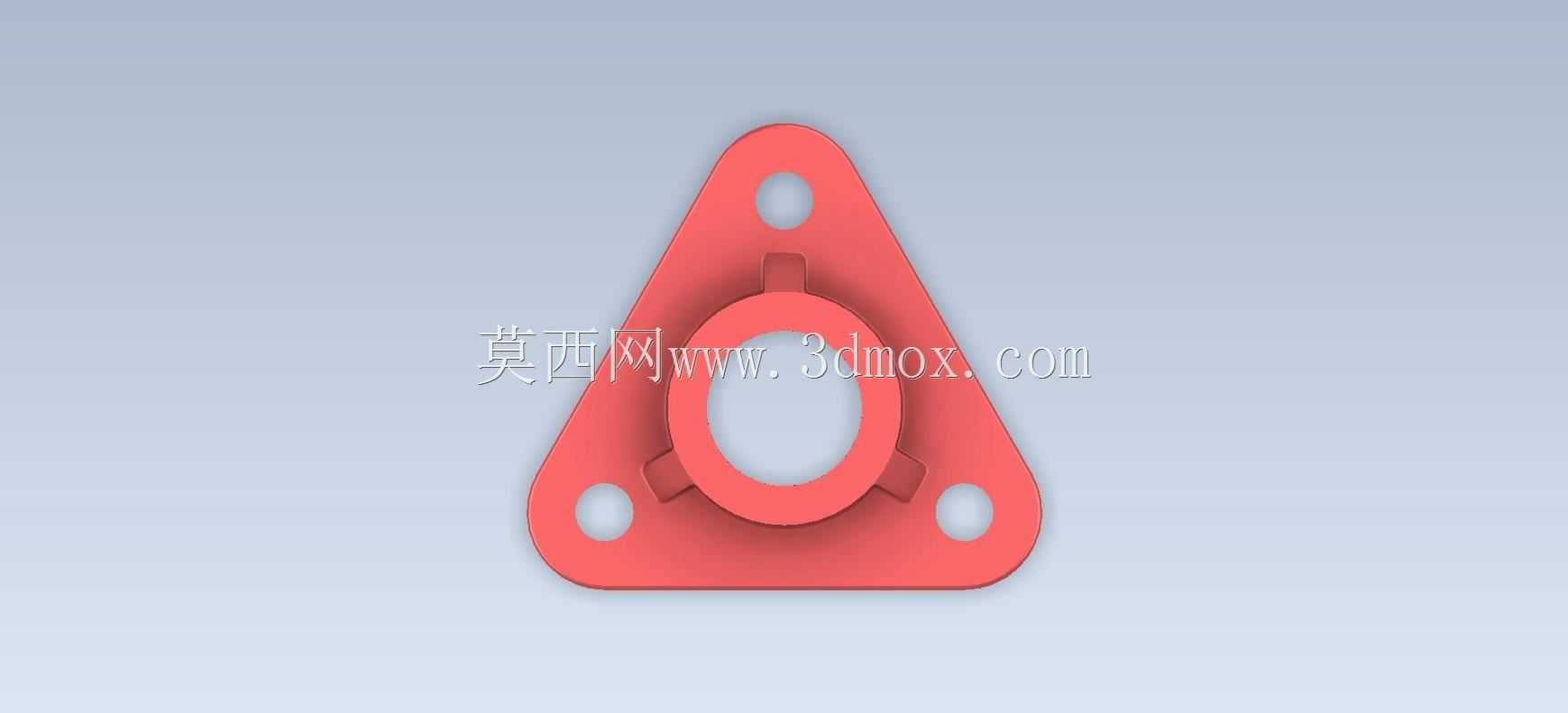

　　保证安装时螺栓能顺利穿入，不会出现别劲的情况。底座的厚度需要根据整体承载需求计算，在满足强度要求的前提下尽量做薄，减少材料占用；加强筋的厚度通常取底座厚度的0.7-0.8倍，筋条与筒身、底座的衔接处全部做圆角过渡，避免直角衔接带来的应力集中，同时也能优化注塑或者铣削加工时的工艺性，减少加工过程中的应力残留。零件的所有外露棱边都做了小尺寸倒角处理，既避免安装时划伤操作人员，也能去除加工产生的毛刺。从安装边界来看，这类零件的外轮廓为切角三角形，三个角端做了圆弧过渡，不会出现尖锐棱角，安装时需要预留的空间略大于三角形外接圆尺寸即可，相比同支撑能力的圆形法兰座，占用的安装平面面积更小，在排布密集的多轴支撑结构中，能有效缩小设备整体体积。

　　实际应用中，这类支撑座既可以用于固定光轴做导向支撑，也可以作为小型转轴的端部固定座，在小型传送带的辊筒两端支撑、气动滑台的导向轴定位、检测设备的探针轴固定等场景都能适配，其结构简单、加工难度低，不管是采用塑料注塑成型还是铝合金铣削加工，都能实现较低的制造成本，同时三角安装的结构在设备长期运行后，即使某一个螺栓出现轻微松动，剩下两个螺栓依然能维持座体的基本定位，不会像两孔安装座那样出现偏转失效，可靠性更有保障。建模过程中需要注意加强筋与筒身的衔接曲面要顺滑，避免出现曲面褶皱或者壁厚突变，否则在注塑生产时容易出现缩痕、气泡等缺陷，金属加工时也会出现应力集中导致的零件变形；轴孔的内壁粗糙度要根据配合要求设置，用于滑动配合的场景需要更高的光洁度，用于固定过盈配合的场景可适当降低粗糙度要求，平衡加工成本与使用性能。
