三角法兰式带加强筋柱支撑结构件

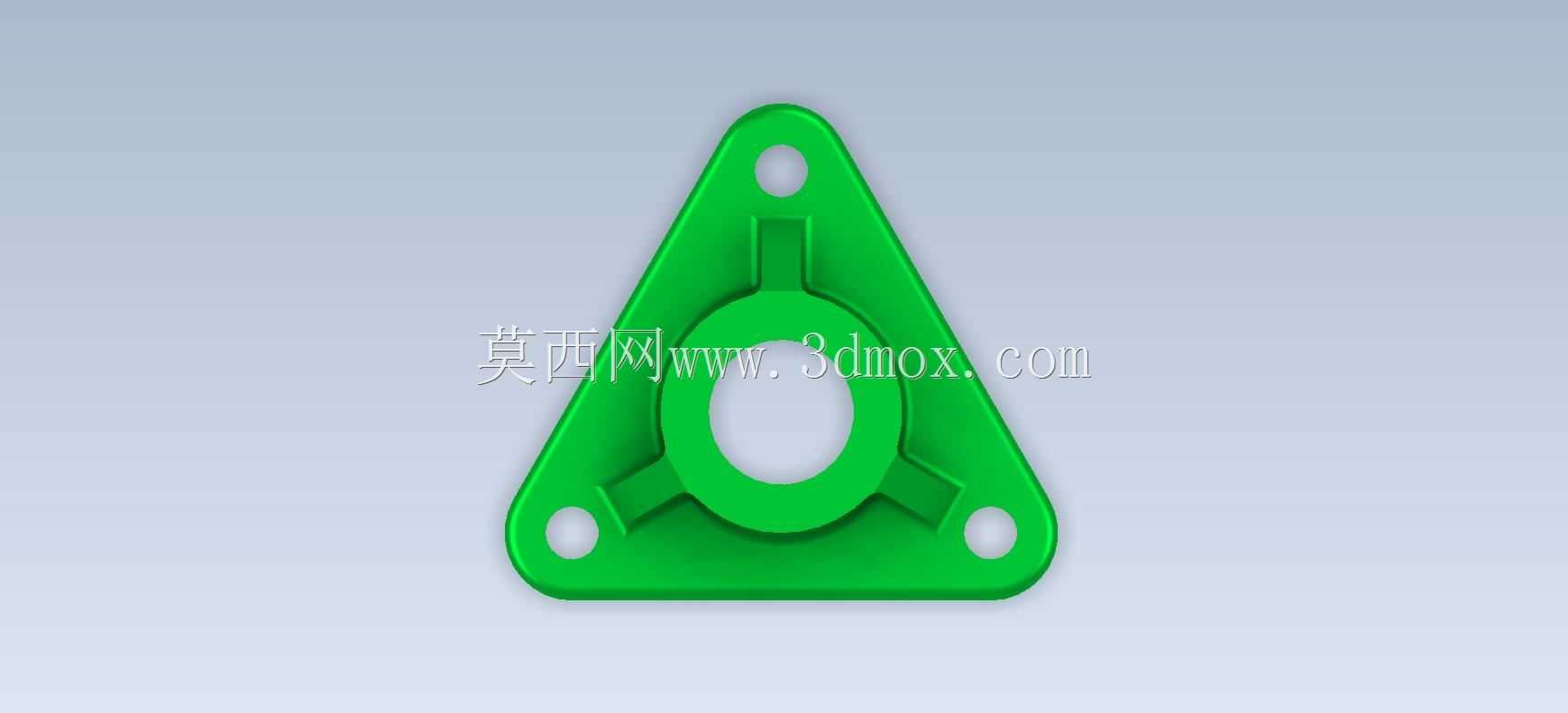

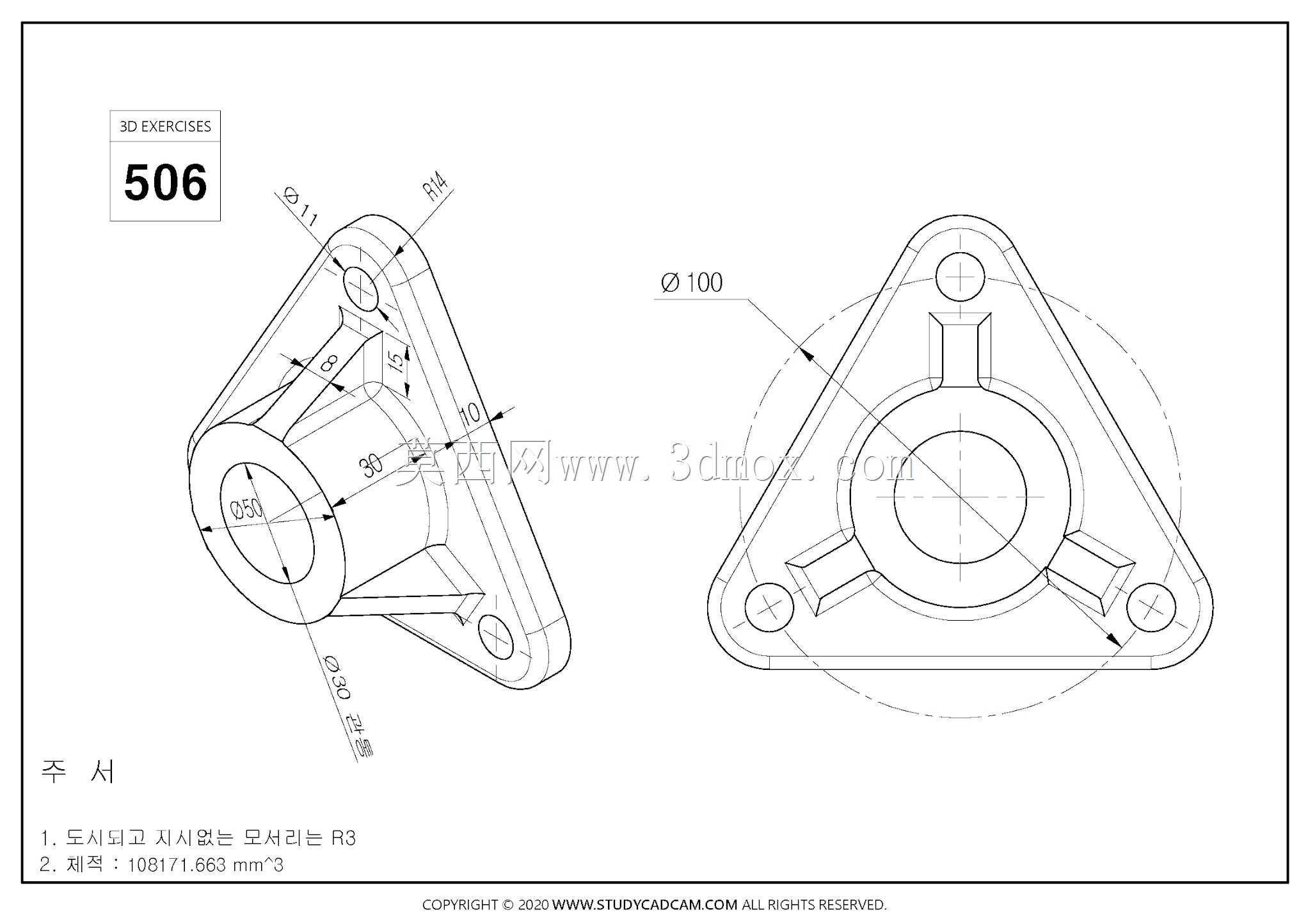

　　这类三角法兰式柱支撑结构，在轻工输送线、小型自动化工作站的机架搭建场景中十分常见，多数时候用来承接竖向导柱、气动滑台的导向轴端部，或是作为小型电动推杆的端部固定座，承担竖向载荷同时抵消部分横向偏载力矩。从结构本身来看，底座采用等边三角布局的安装耳设计，三个安装孔均匀分布在同一圆周上，相比方形法兰能在同等安装空间下减少15%左右的材料占用，同时三个固定点的受力稳定性更优，不会出现四点法兰因安装面平面度不足导致的虚接、受力不均问题，在薄壁型材机架上安装时，对安装面的平面度公差要求可放宽至0.2mm每100mm，适配车间现场快速装配的需求。中间的柱体为中空通孔结构，通孔直径与柱体外径保持1:1.6的比例，既可以穿装导向轴、

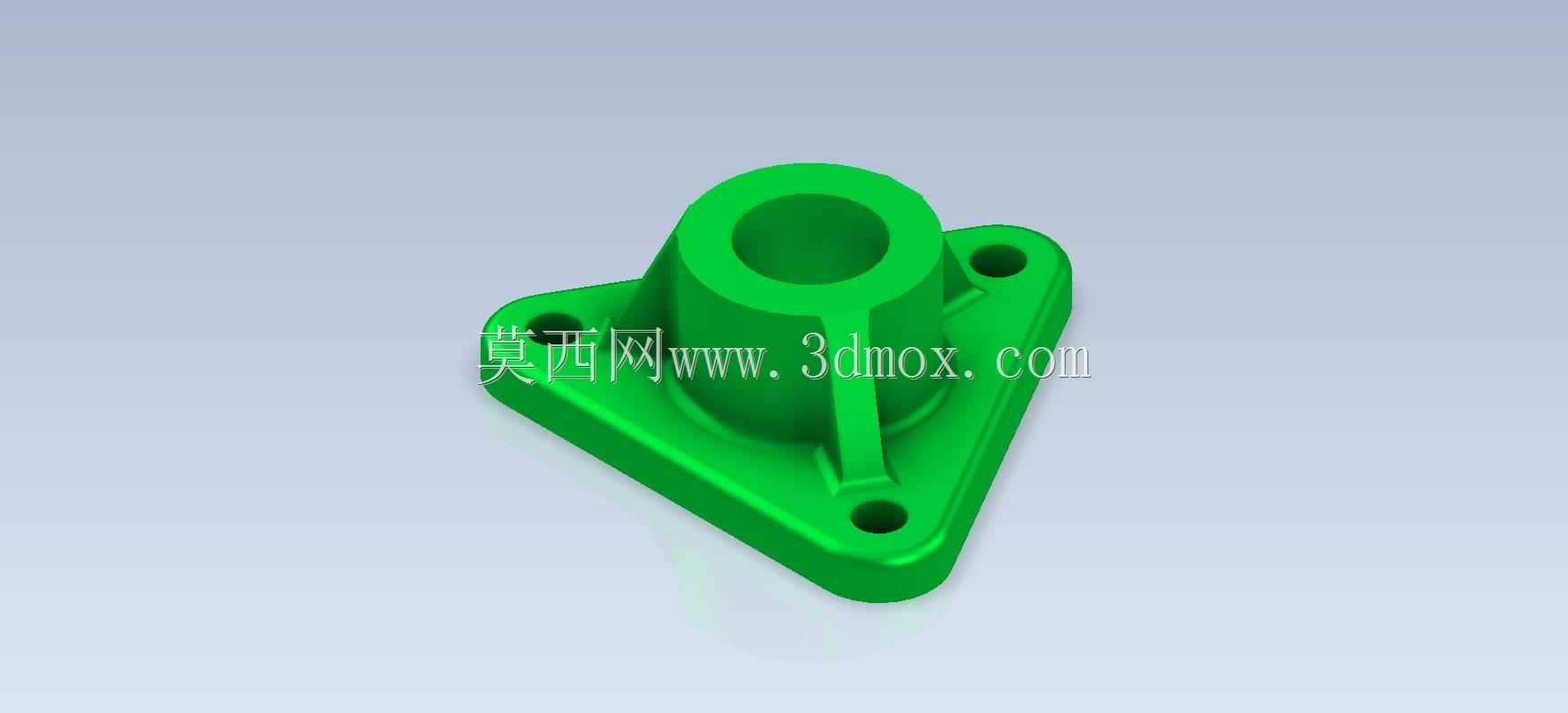

　　活塞杆等运动部件，也能走穿线缆、小型气路软管，中空设计相比实心柱体减重近40%，在移动工位的轻型设备上应用时，能降低整体运动负载。柱体与三角底座的连接位置，均匀布置了三道竖向加强筋，筋位从底座安装耳的根部一直延伸到柱体上端面下方2mm位置，筋厚取底座壁厚的0.8倍，这种设计能有效避免柱体受侧向力时在根部产生应力集中，经有限元校核，在承受1200N侧向冲击载荷时，根部最大应力可控制在材料屈服强度的35%以内，满足常规工业场景的动载使用要求。设计这类支撑件时，首先要确定的是中间通孔的配合公差，若作为导向轴的固定支撑，通孔需采用H7公差，内壁粗糙度控制在Ra1.6以内，若仅作为穿线或结构支撑，公差可放宽至H9，粗糙度Ra3.

　　2即可降低加工成本。安装边界方面，三个安装孔的中心距需匹配常用工业铝型材的槽距，比如适配4040铝型材时，孔中心所在圆直径取60mm，安装孔直径设计为8.5mm，可直接用M8螺栓固定，不需要额外加工转接板；底座下表面需设计0.5mm的凹台，避免安装面边缘的毛刺、焊渣影响支撑的垂直度，柱体上端面需设计1x45°的倒角，方便轴类零件装配时的导入，也能去除加工锐边防止划伤操作人员。实际选型应用中，若用于有切削液、粉尘的加工工位，可在柱体通孔上端加装防尘毡圈，避免杂质进入配合面磨损轴件；若用于食品、医药行业的输送设备，可将外表面所有棱角倒R2以上圆角，避免积料积尘，方便日常清洁冲洗。这类支撑件的建模过程中，优先采用草图驱动的特征建模方式，

　　先绘制三角底座的轮廓草图，拉伸生成底座后再绘制柱体草图做凸台拉伸，加强筋采用筋特征直接生成，最后统一做倒角、圆角处理，建模时需注意拔模斜度的设置，若采用注塑工艺生产，外表面拔模斜度取1°，内孔拔模斜度取1.5°，若采用铝合金压铸工艺，拔模斜度可适当缩小至0.5°；如果是机加工件生产，则不需要设置拔模斜度，但要在底座下表面预留0.3mm的精加工余量，保证安装后的垂直度要求。
