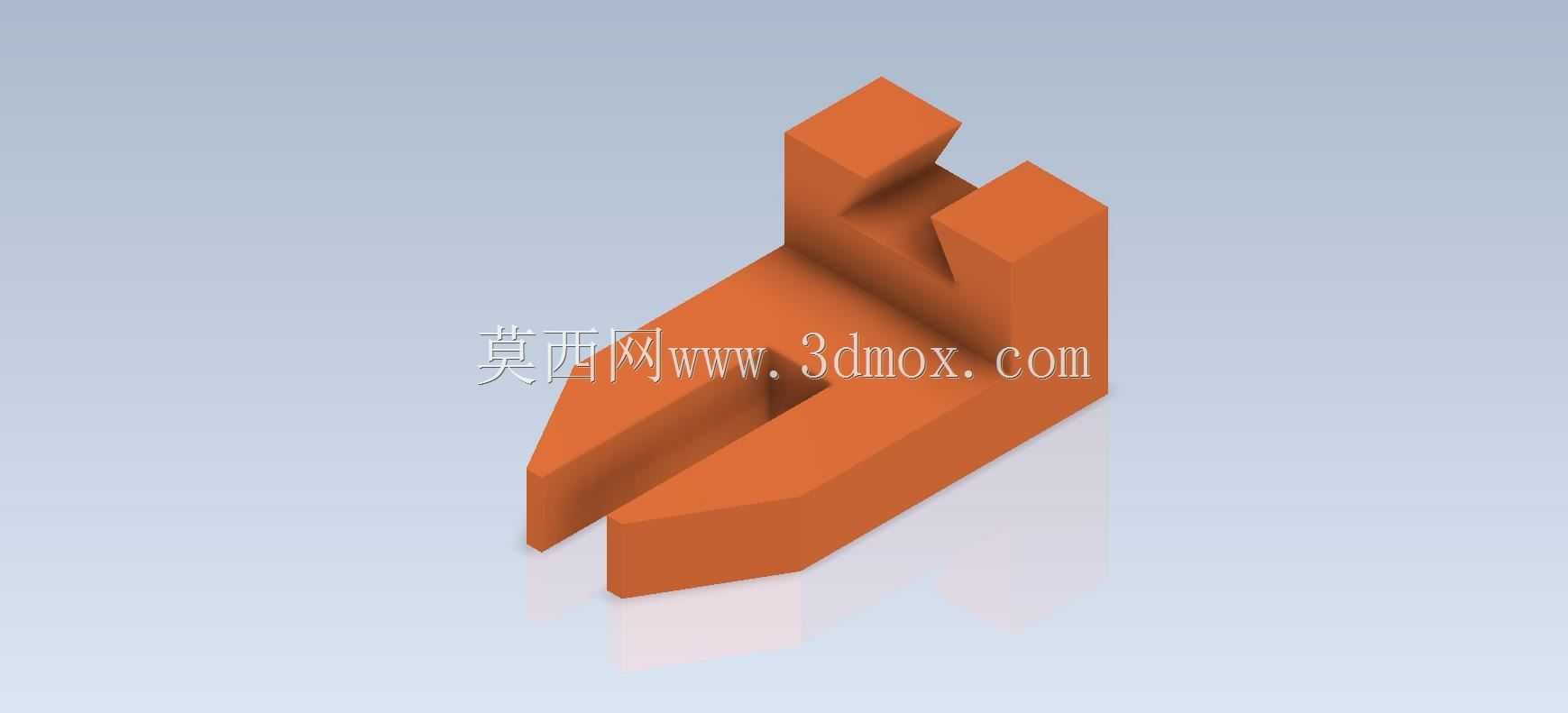

在小型工装夹具的定位模块设计中,这类带分叉导向结构的块状零件是非常典型的入门级练习载体,很多刚接触三维建模的工程师都会从这类零件入手,练习拉伸、切除、倒角这些基础特征的操作逻辑,同时理解机械结构里导向与定位的核心设计思路。从实际应用场景来看,这类零件常被用在小型手动装配工位的手指定位结构上,比如电子元器件的手工插装工位,工人需要反复将细小的引脚对准PCB板的插孔,长时间操作很容易出现视觉疲劳导致对位偏差,这个导向块的分叉斜面可以给工人的手指提供明确的行进导向,不需要刻意目视对位,顺着斜面的引导就能把手指送到准确的操作位置,大幅降低重复操作的对位难度,提升小零件装配的效率,同时减少因为对位偏差导致的零件报废问题。

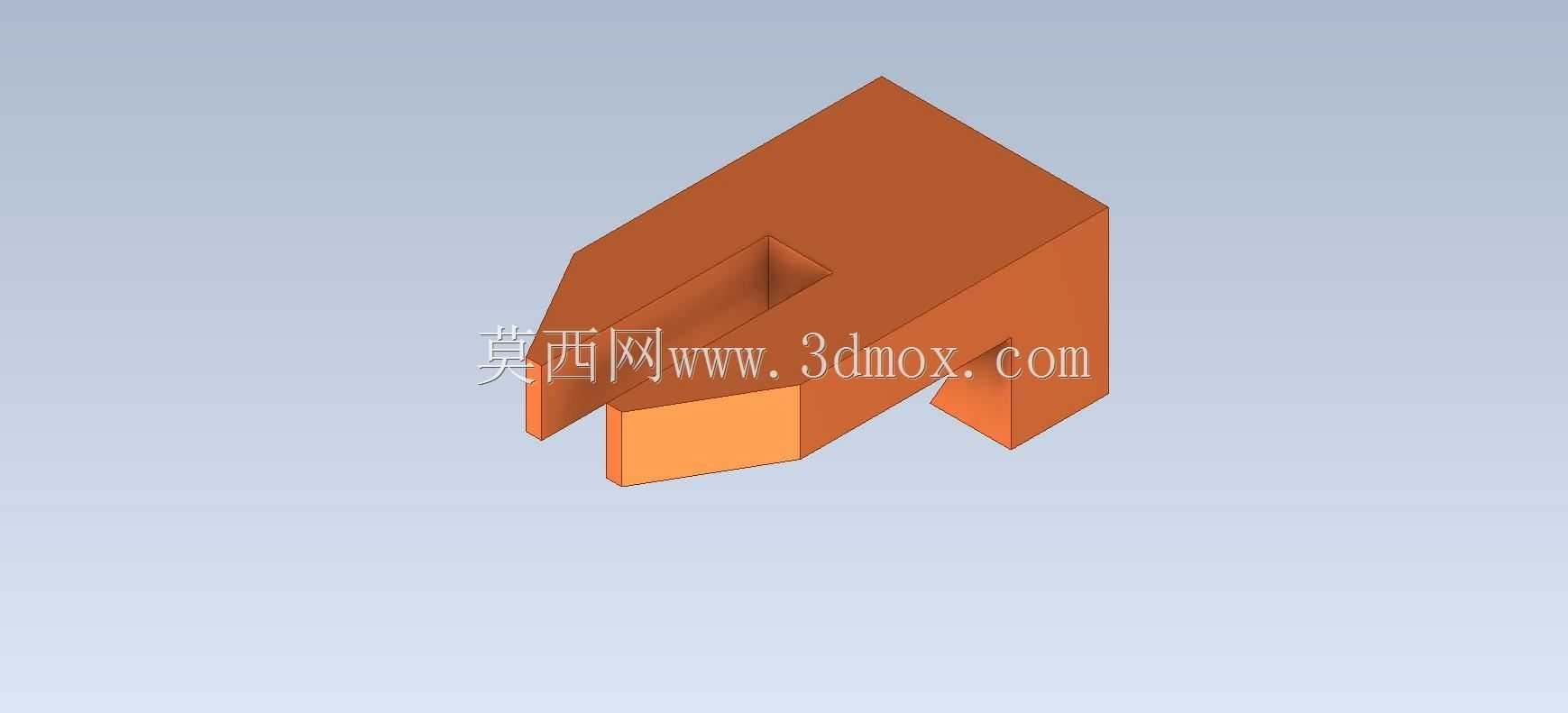

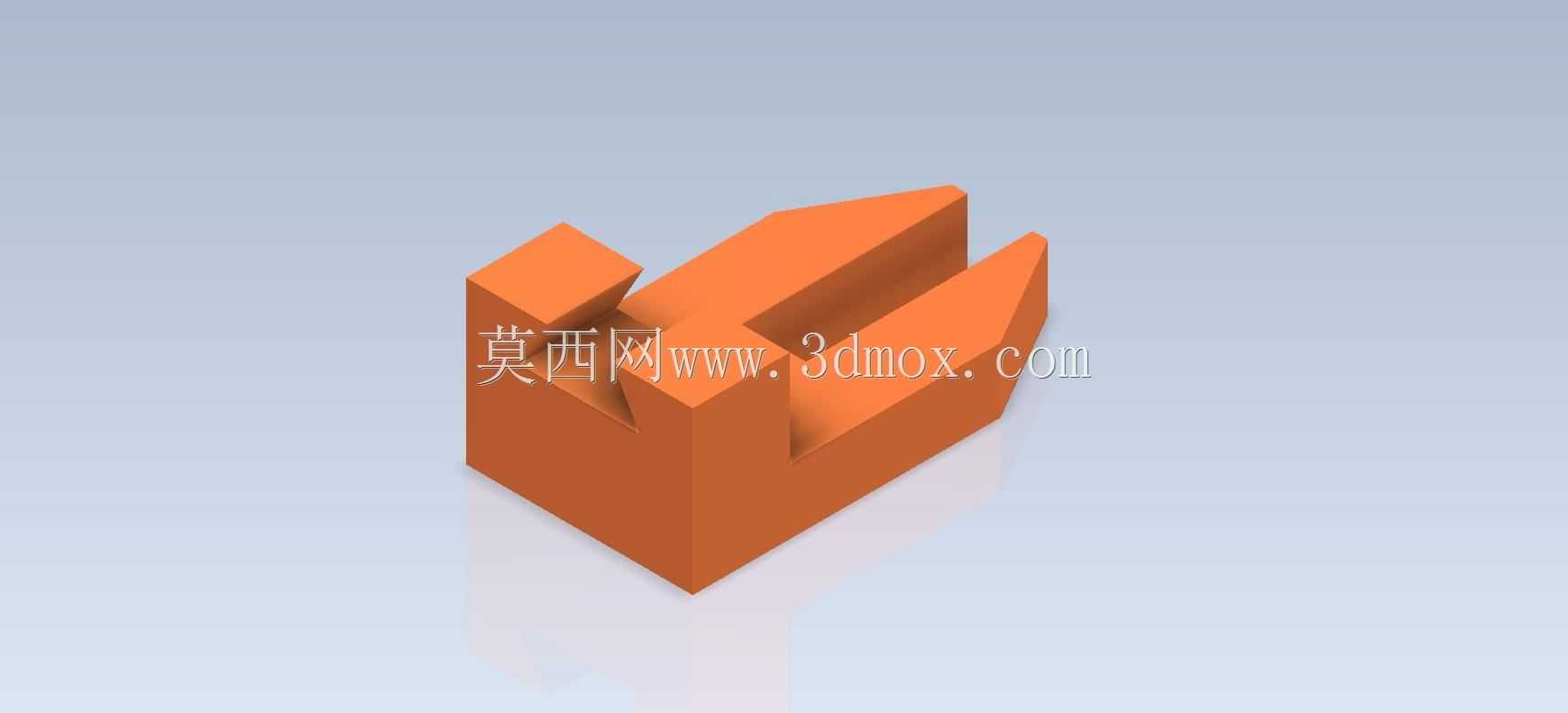

从功能特性上看,这个零件的主体是实心块状结构,整体刚性足够承受日常操作中手指的按压与侧向推力,不会因为反复受力出现结构变形。上端的两个凸起块形成的卡槽结构,可以在手指滑入到位后提供横向的位置限定,避免操作过程中手指左右偏移,下端的两个分叉斜面向外张开一定角度,形成了导入段的喇叭口结构,这个角度的设计很关键,角度太小会导致导入范围不足,手指不容易滑入导向区间,角度太大又会让导向行程过长,增加零件的整体尺寸,浪费安装空间,通常这类手动操作的导向面倾斜角度控制在15度到20度之间,既能保证足够的导入范围,又不会让导向段过长。分叉的中间开槽宽度刚好匹配成年人手指的指腹宽度,滑入后不会有明显的旷量,也不会因为间隙过小卡滞手指。
设计这类零件的时候,首先要确定的是安装基准面,也就是零件的底面,整个零件的所有特征都是以底面作为第一基准来搭建的,先绘制主体的矩形轮廓拉伸得到基础块体,之后再绘制上端两个凸起的轮廓,拉伸到指定高度形成定位卡槽,接下来处理下端的分叉结构,这里需要先绘制斜面的切除轮廓,用拉伸切除或者放样切除的方式做出两个导向斜面,最后对所有的棱边做倒圆角处理,避免尖锐的边角划伤操作人员的手指,这也是手动操作类零件必须注意的设计细节,所有和人体接触的棱边都不能保留锐角。

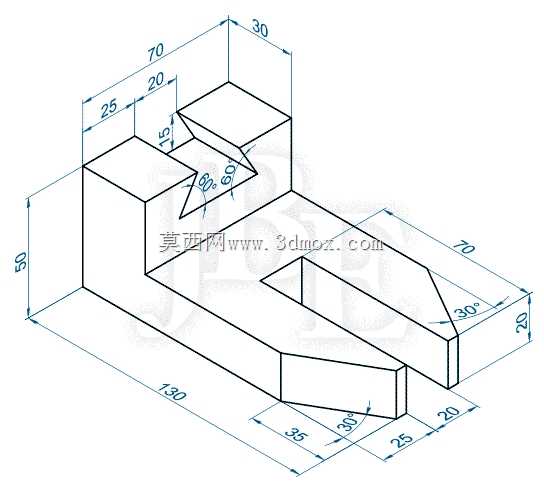

从外形尺寸与安装边界来看,这类小型导向定位块的整体长度通常控制在60mm到80mm之间,宽度在40mm到50mm之间,整体高度在50mm到70mm之间,这个尺寸刚好适配成年人手指的操作范围,不会因为尺寸过大占用过多的工位台面空间,也不会因为尺寸过小导致导向行程不足。安装的时候通常是在零件的底座部分加工两个沉头孔,用内六角螺丝直接固定在工位的台面板上,安装孔的位置要避开中间的开槽区域,保证螺丝锁紧后不会影响手指的活动空间,两个安装孔的中心距通常设置在30mm左右,距离零件侧边的余量不小于5mm,保证安装位置的结构强度,不会因为反复受力出现安装孔开裂的问题。零件的材质通常选择POM或者尼龙这类工程塑料,自重较轻,加工成本低,而且表面摩擦系数适中,手指接触的时候不会有打滑的问题,同时塑料材质的触感比金属更好,长时间操作也不会让手指产生不适感,如果是用在有油污的工位上,也可以选择铝合金材质,表面做阳极氧化处理,耐油污腐蚀,清洁也更方便。
在建模练习的过程中,很多初学者容易忽略的点是特征的先后顺序,比如如果先做了倒角再做切除特征,就会导致部分倒角被切除破坏,需要重新添加倒角特征,合理的特征顺序应该是先做主体基础特征,再做凸起、开槽、切除这类去除或者添加材料的特征,最后统一做倒角、圆角这类工艺特征,这样后续修改参数的时候也不容易出现特征报错的问题。另外这类导向零件的尺寸公差不需要设置得太严格,因为是手动操作的导向结构,和手指之间是间隙配合,所有尺寸的公差控制在正负0.2mm就完全可以满足使用需求,不需要过高的加工精度,不然反而会增加不必要的加工成本。
