异形铰接式机械连接支架结构设计

　　这类异形铰接支架在小型内燃引擎的配气机构外围、通用动力设备的连杆传动副中应用十分广泛，日常做传动结构设计时经常会碰到这类需要兼顾多铰接点定位、空间避让的连接件，很多初学者刚接触三维建模时容易只盯着外形轮廓做拉伸切除，忽略实际装配时的安装边界和受力工况，最后做出来的模型要么装不上，要么受力点应力集中直接失效。

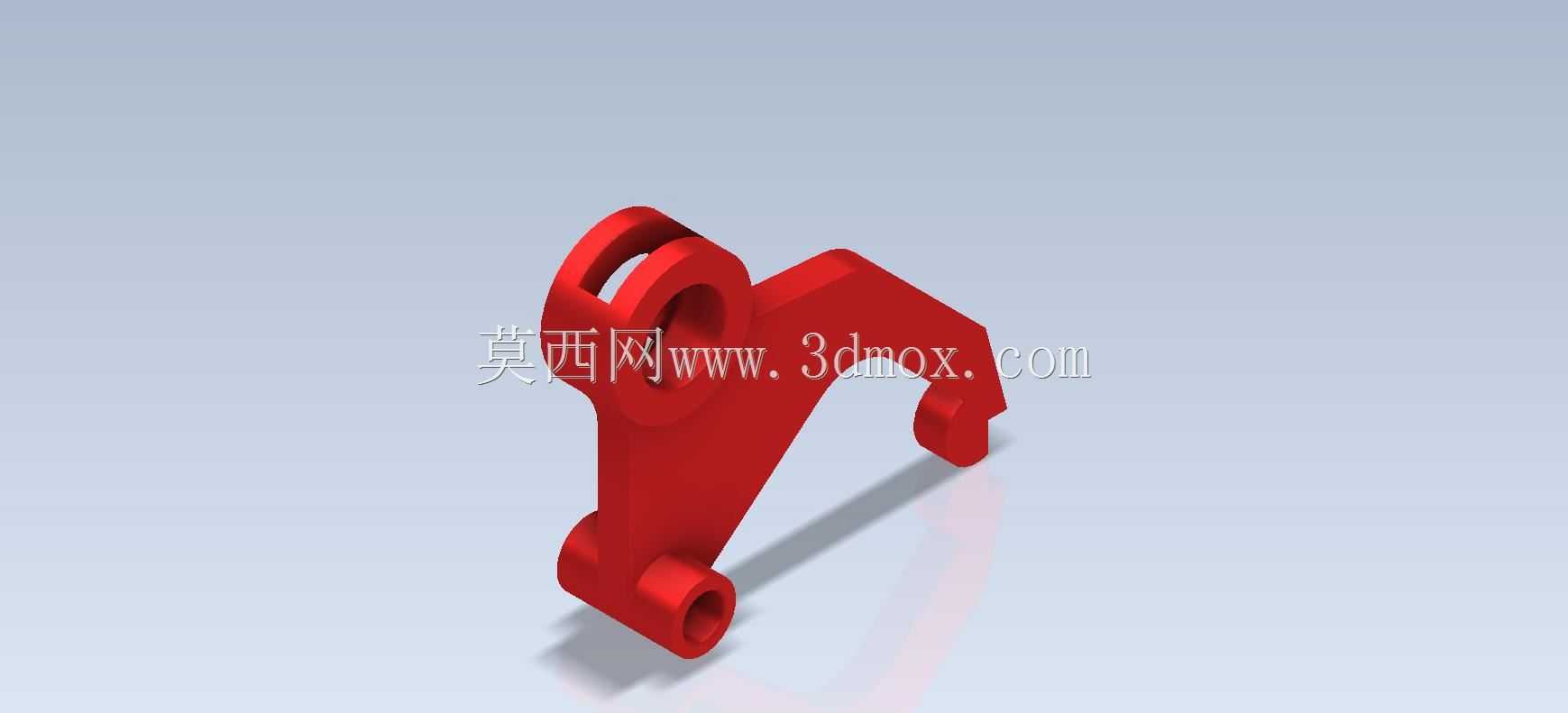

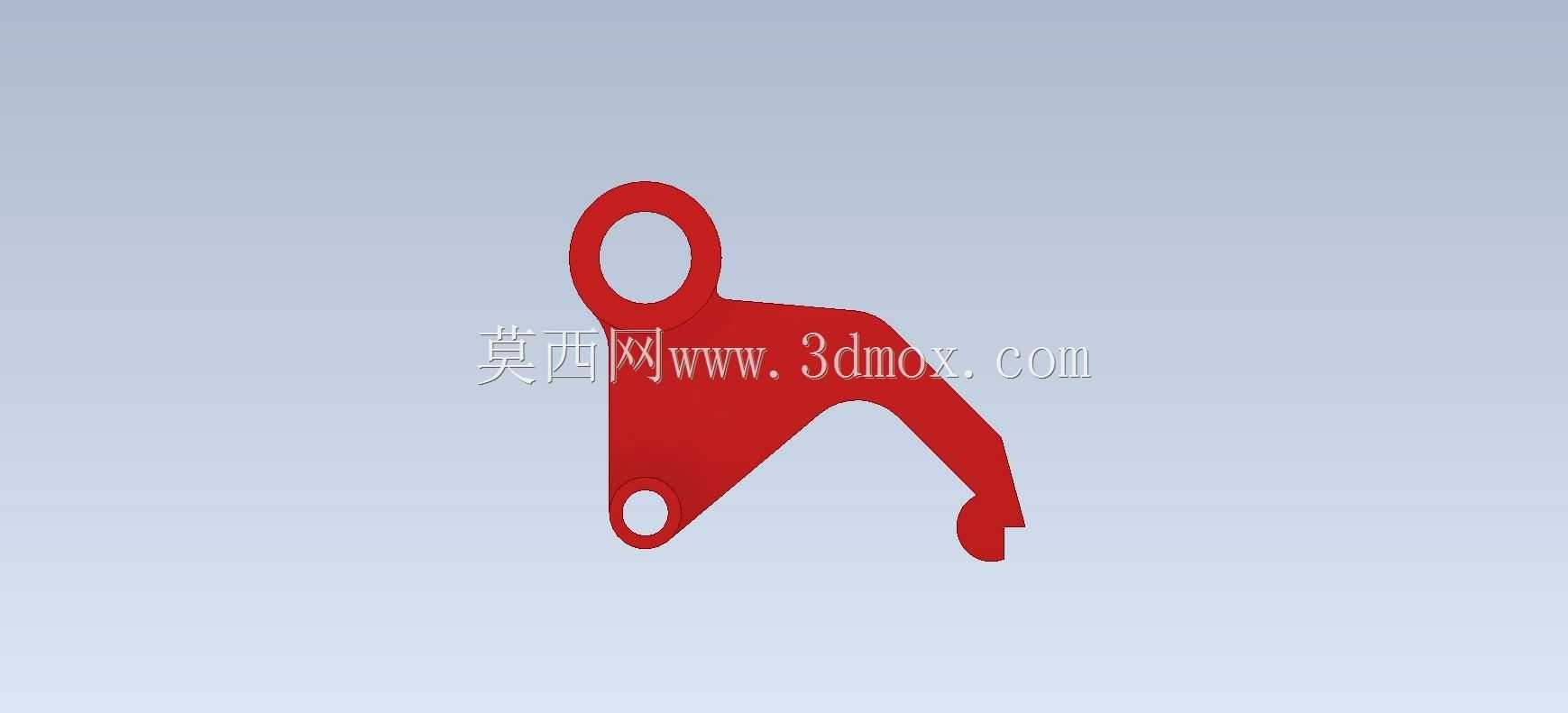

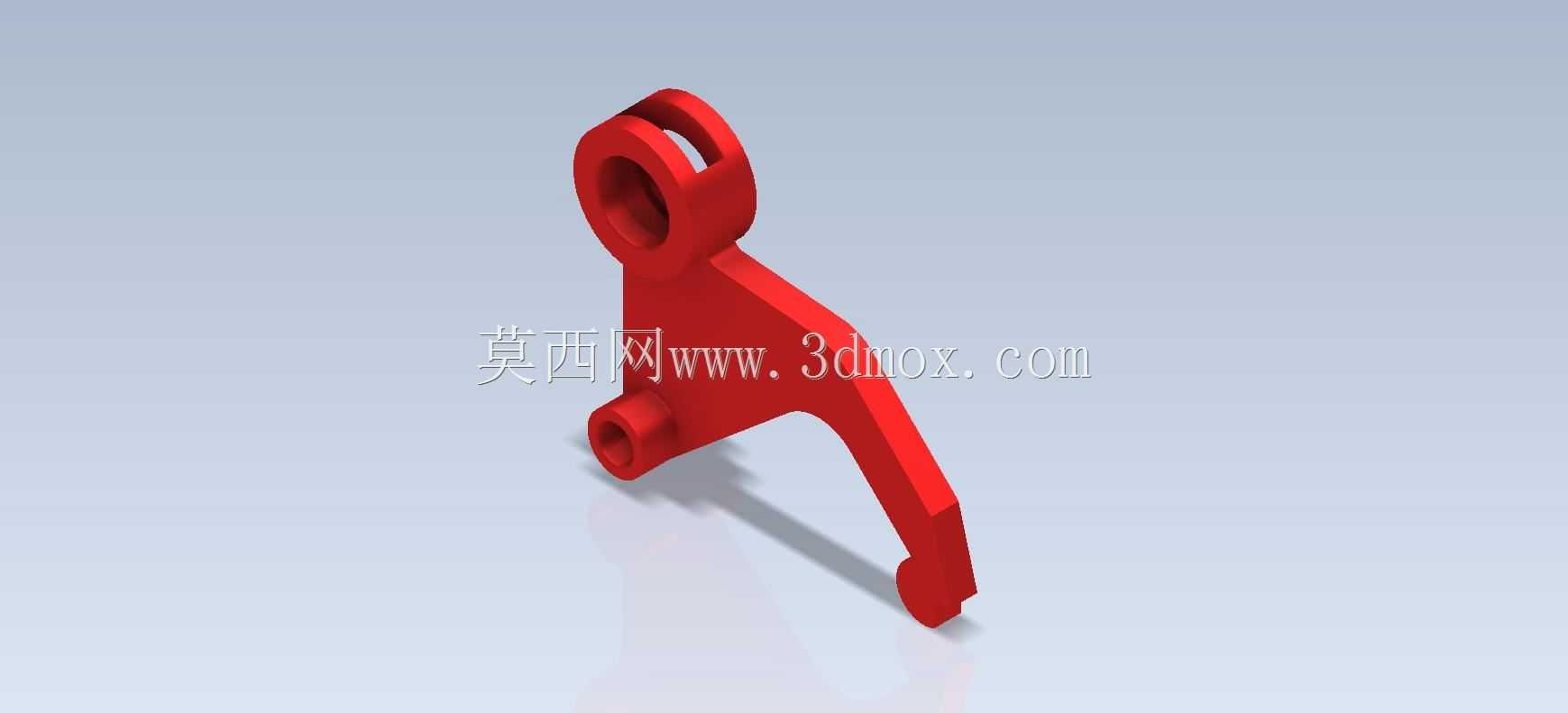

　　从结构功能来看，这个零件一共设置了三个铰接安装位，上端的带开槽耳座是用来卡接销轴端部的卡簧槽位的，开槽的设计是为了装配时能快速将销轴卡入到位，不需要从端部完全穿入，适合装配空间局促、无法实现长销轴轴向穿装的工况；下端的同轴双筒铰接孔是主受力铰接点，用来连接固定侧的支座，这个位置的孔壁厚度做了加厚处理，比中间连接臂的壁厚高出近40%，就是为了承受传动过程中反复摆动带来的交变剪切力，避免孔位长期受力出现椭圆变形；侧方伸出的短臂带孔位是驱动输出端，用来连接从动杆件，把主动侧的摆动动力传递到相邻的执行构件上。

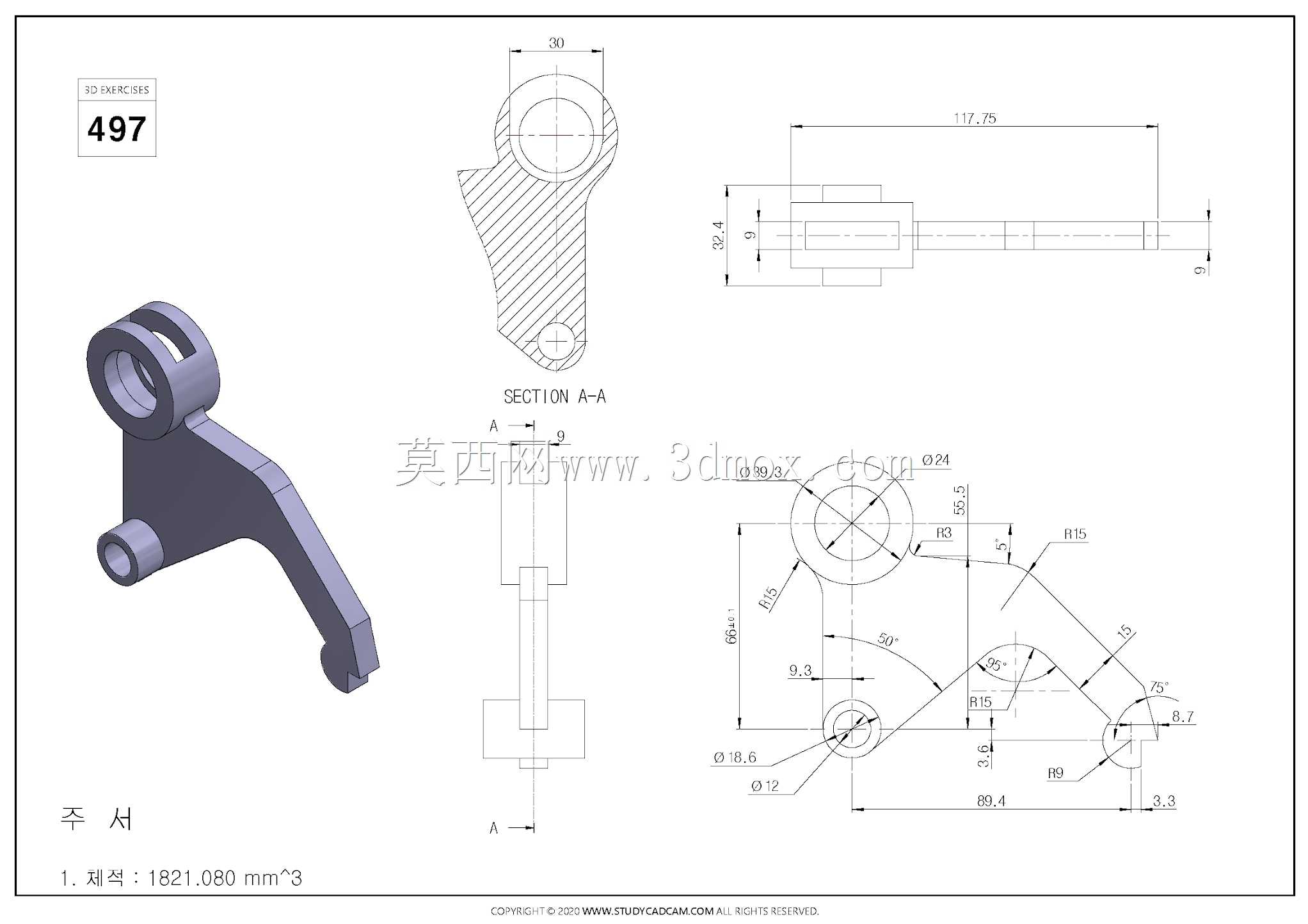

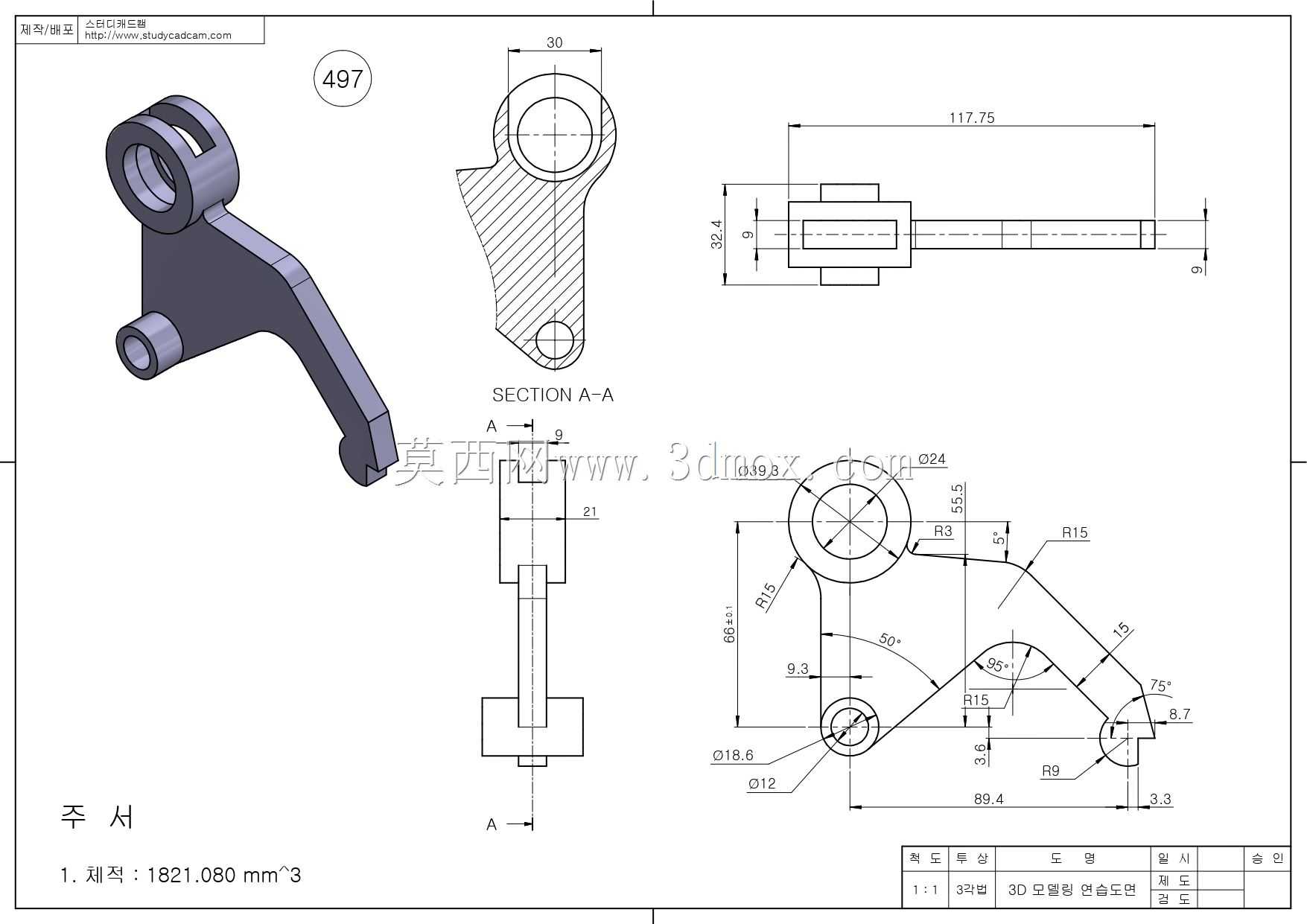

　　设计这类支架的时候，首先要确定的是三个铰接点的相对中心距，这几个尺寸直接决定了传动机构的行程和摆动角度，不能有偏差，一旦中心距偏了0.5mm以上，整个传动副的运动轨迹就会出现卡滞，甚至出现死点无法动作。其次要做空间避让校核，中间的连接臂采用了斜向弯臂的结构，不是直连设计，就是为了避开相邻运动构件的运动包络，比如引擎周边的油管、线束或者其他传动杆件，在摆动全程中，支架的所有外轮廓都不能和周边零件产生干涉，建模的时候要把相邻零件的装配模型调进来做运动仿真，逐帧检查间隙，最小安全间隙要控制在1mm以上，避免加工装配误差带来的运动干涉。

　　从安装边界来看，下端主铰接孔的同轴度公差要控制在0.02mm以内，两个孔的端面垂直度不能超过0.03mm，不然装配后销轴会出现别劲的情况，转动阻力大幅上升，磨损速度会加快好几倍。上端耳座的开槽宽度要比销轴直径小0.1mm左右，靠材料的微量弹性变形卡入销轴，装配后再用卡簧轴向固定，避免销轴工作中脱出；侧方短臂的孔位和主铰接孔的平行度公差也要控制在0.03mm以内，不然连接从动杆的时候会出现侧向力，加速铰接衬套的磨损。

　　建模的时候要注意几个工艺细节，所有的棱边都要做R0.5到R2的圆角过渡，尤其是受力拐角的位置，绝对不能做直角，直角位置的应力集中系数能达到3以上，反复受交变载荷的时候很容易从拐角处开裂；铰接孔的两端要做C1的倒角，方便压入铜衬套或者装配销轴，也能去除加工毛刺避免划手。如果是采用金属铸造工艺生产的话，所有的壁厚要尽量保持均匀，最厚和最薄的位置差值不能超过2mm，不然铸造冷却的时候会出现缩孔、变形的缺陷，这个模型的壁厚从铰接位到连接臂是均匀过渡的，没有出现壁厚突变的情况，符合铸造工艺的要求。

　　实际选型应用的时候，要根据传动的负载大小来调整孔位的直径和臂的截面尺寸，如果负载偏大，可以把连接臂的截面宽度加大2-3mm，或者在臂的侧面加加强筋，提升整体的抗弯强度，不需要整体放大零件尺寸，就能在控制重量的前提下满足强度要求。另外这类支架的铰接孔一般都会压入锡青铜衬套，避免支架本体直接和销轴摩擦磨损，后期维护只需要更换衬套就行，能大幅降低零件的更换成本，所以建模的时候孔的尺寸要预留衬套的压装过盈量，一般过盈量控制在0.02-0.05mm之间，根据衬套的材质和直径调整。

　　很多初学者做这类练习的时候，容易把注意力放在外形的相似度上，忽略了这些工艺和装配的细节，做出来的模型看着外形对，实际根本没法生产装配，做这类练习的时候要多从实际加工、装配、受力的角度去倒推结构设计的逻辑，而不是单纯照着图纸描轮廓，这样才能通过练习掌握实际的结构设计能力，而不是只会画外形。
