三通法兰连接式工业阀体结构设计

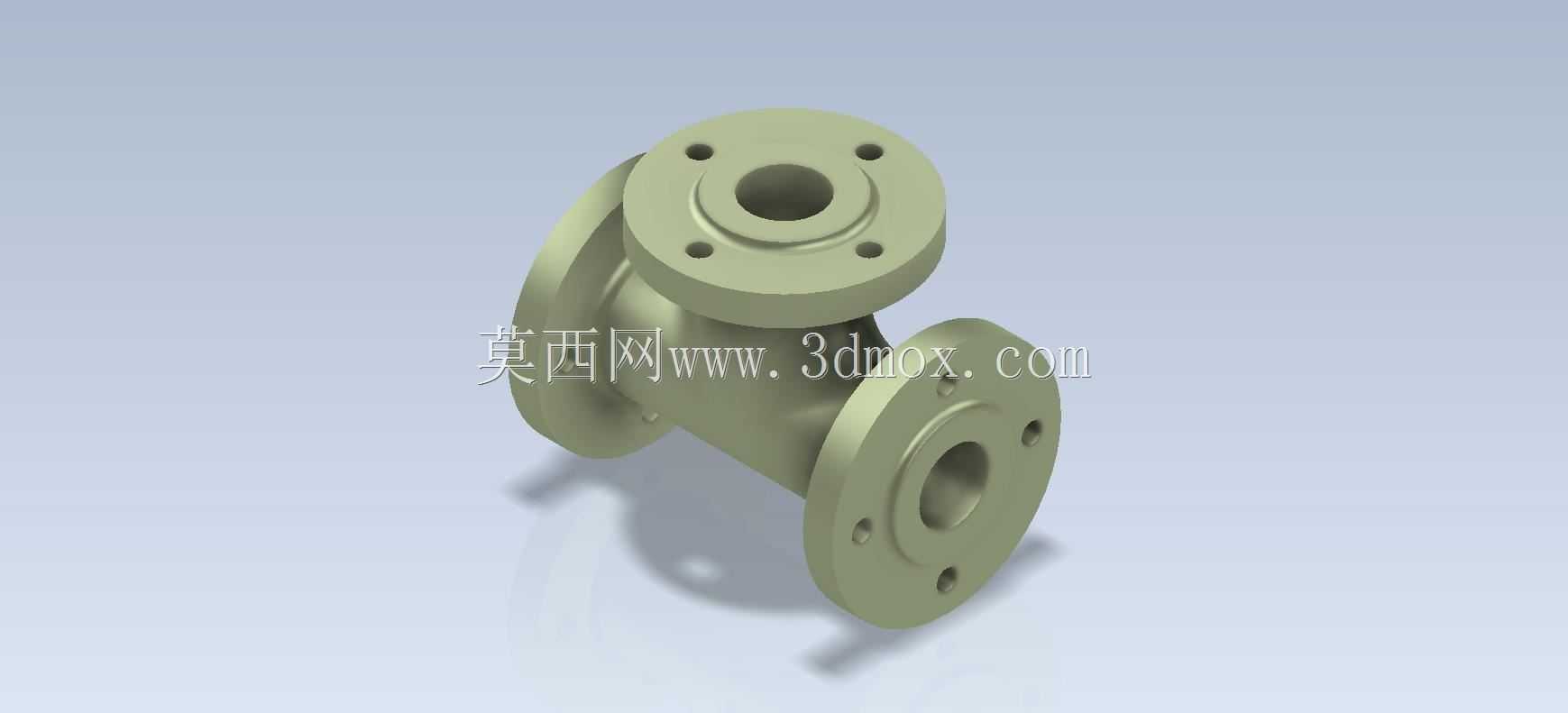

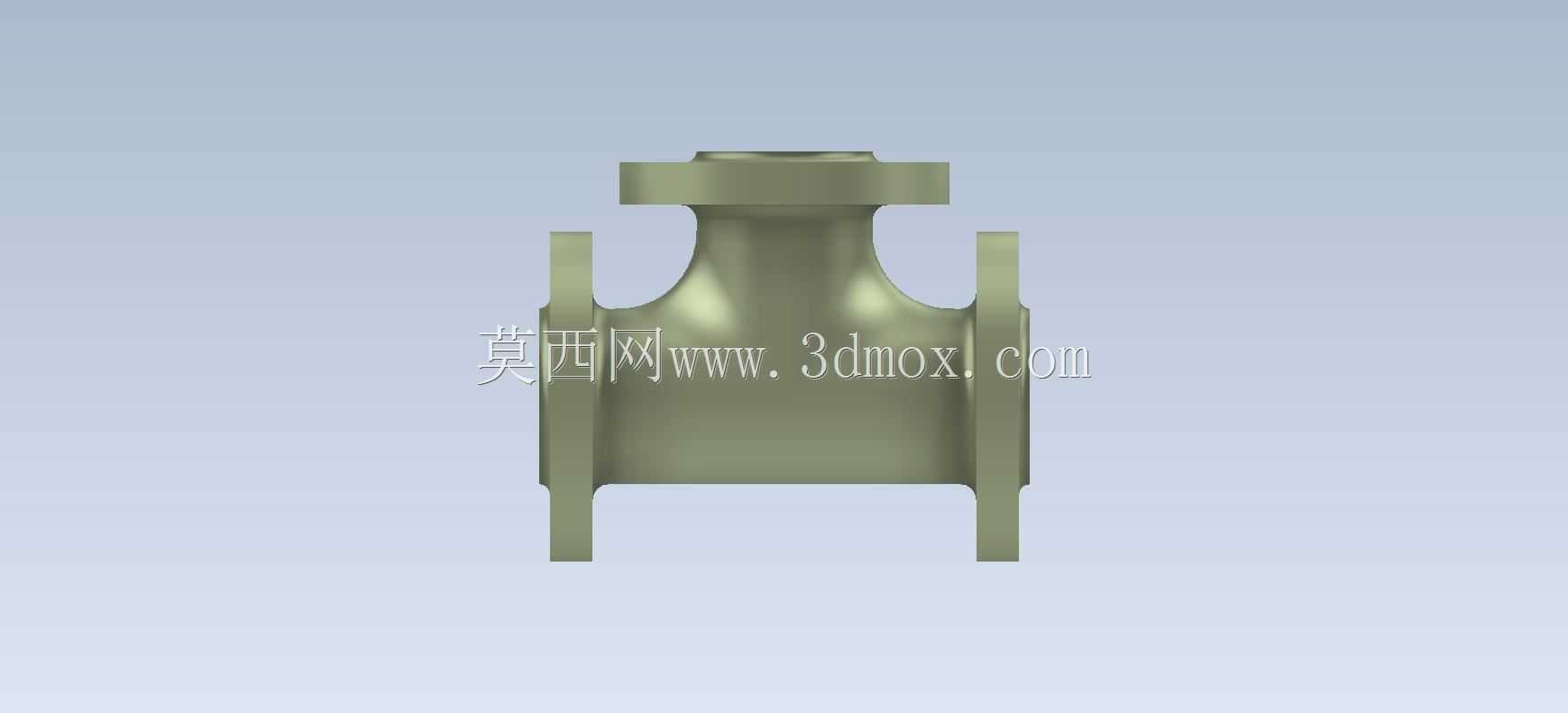

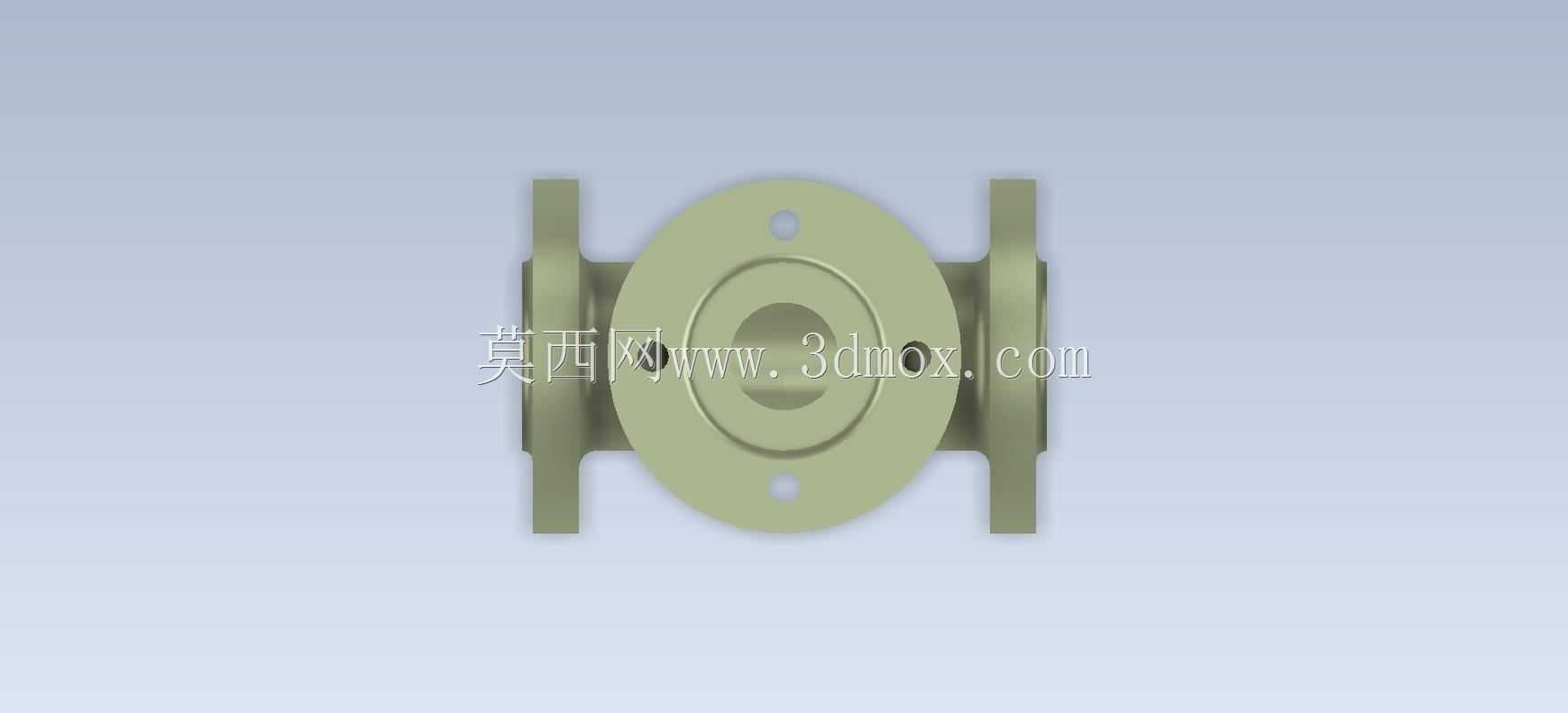

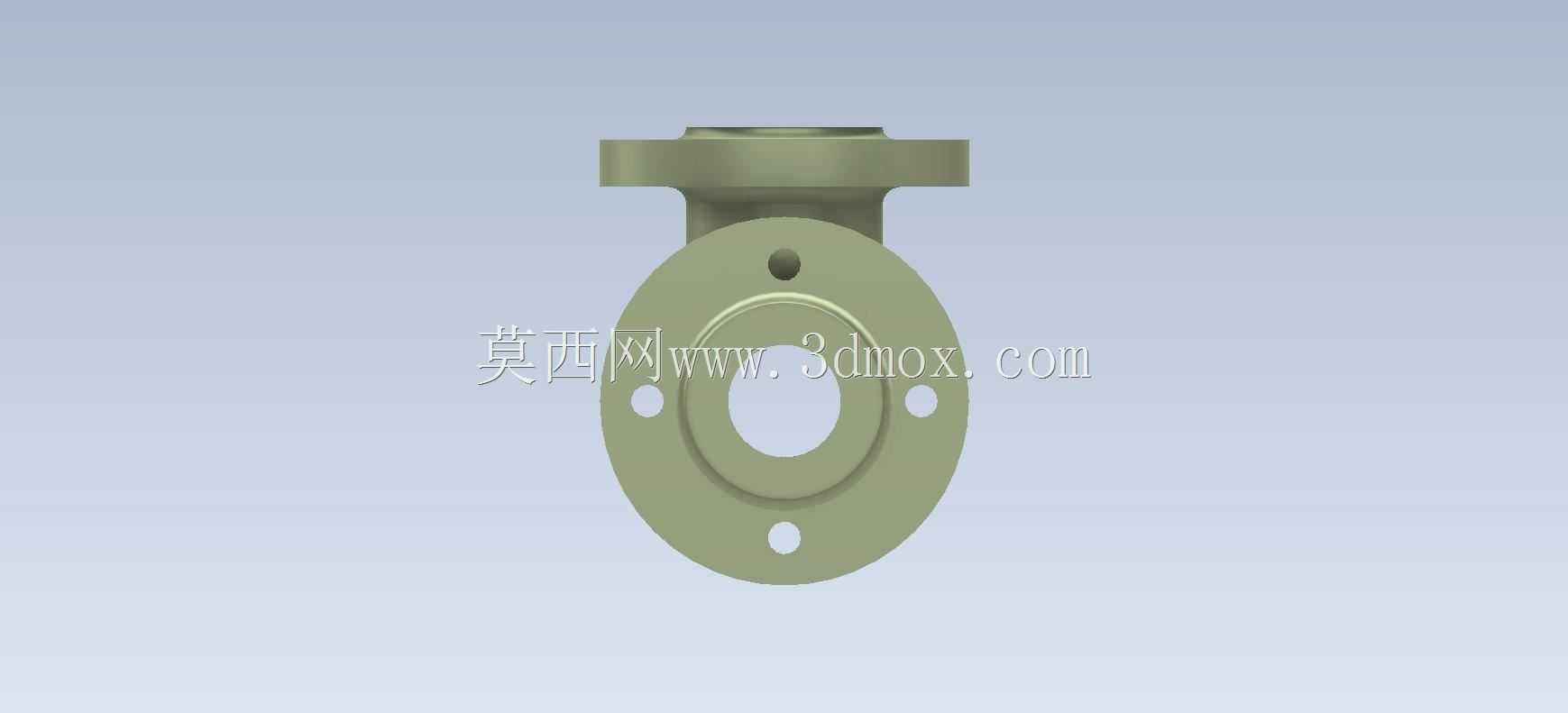

　　在化工、市政给排水、暖通空调以及常规工业流体输送管路系统中，这类三通法兰阀体是管路分流、合流以及介质流向切换环节的核心承压部件，区别于直通式截断阀，三通结构的阀体可以在不额外增设管路接头的前提下，实现单路输入双路输出、双路输入单路输出甚至三路介质的混合导流，能大幅简化管路排布，减少管路连接点的泄漏风险点。从结构设计逻辑来看，这款阀体采用的是等径三通的主体构型，三个连接端全部采用凸面带颈法兰结构，法兰端面均匀分布四个螺栓通孔，这种连接形式的优势在于安装时对中便捷，密封面压紧力分布均匀，配合非金属垫片或者金属缠绕垫片使用时，可以在中低压工况下实现可靠的静密封，适配的压力等级通常覆盖PN10到PN25的常规工业管路区间，

　　适用介质包括常温清水、压缩空气、低粘度油品以及无强腐蚀性的化工流体。设计过程中首先要确定的是主体流道的通径一致性，三个接口的流道内径保持一致，避免介质在腔体内流动时出现通径突变造成的局部压损过大，流道与阀体外壳之间的壁厚按照等强度原则做渐变处理，法兰与主体筒体衔接的位置做了圆弧过渡结构，消除直角结构带来的应力集中问题，避免管路承压或者受外力震动时在衔接位置出现开裂失效。从安装边界来看，三个法兰端的连接尺寸遵循同规格法兰的通用标准，安装时不需要额外制作过渡连接件，只要匹配对应通径的管路法兰，穿入螺栓按对角顺序压紧即可完成装配，阀体整体的轴向和径向尺寸控制紧凑，在管路排布空间有限的场景下，比如设备内部的集成管路、车间架空管路的节点位置，

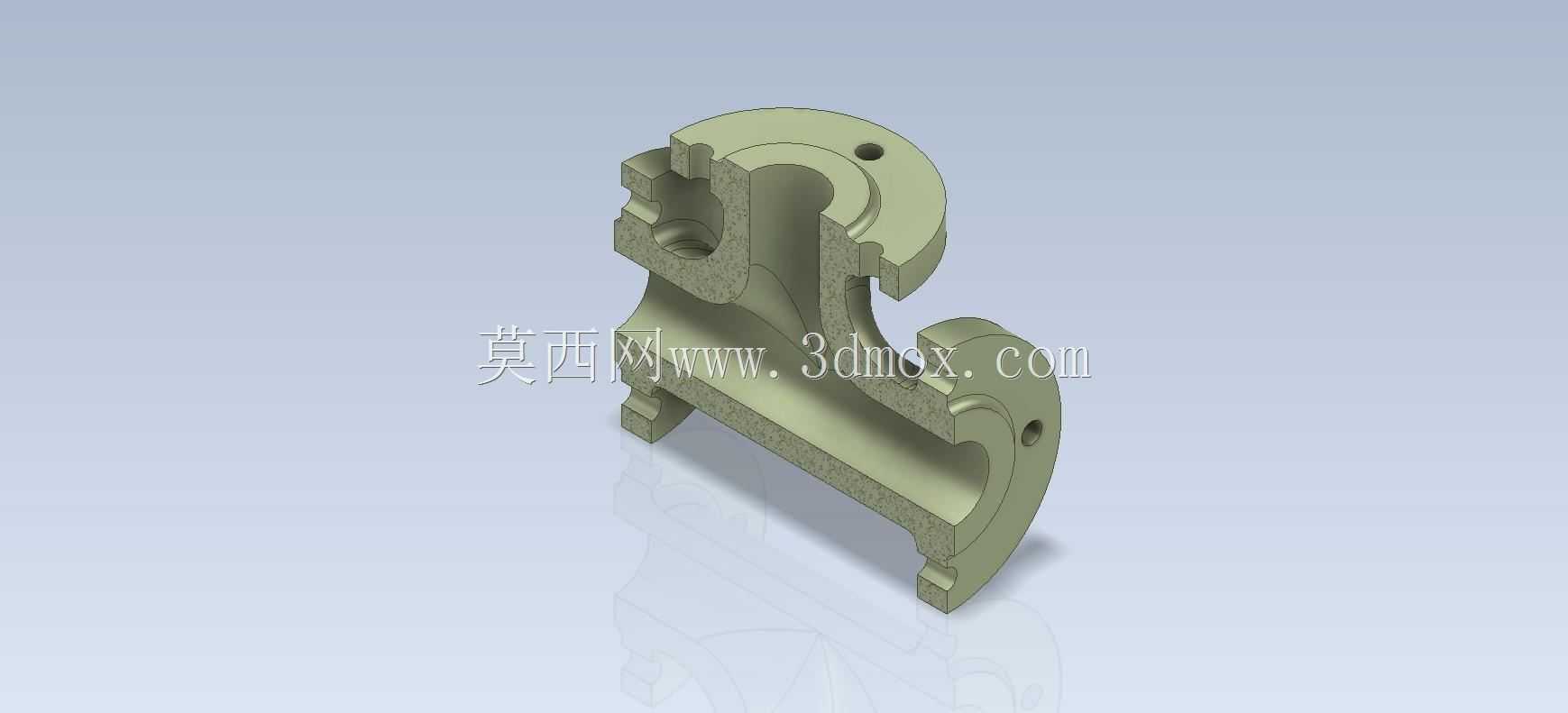

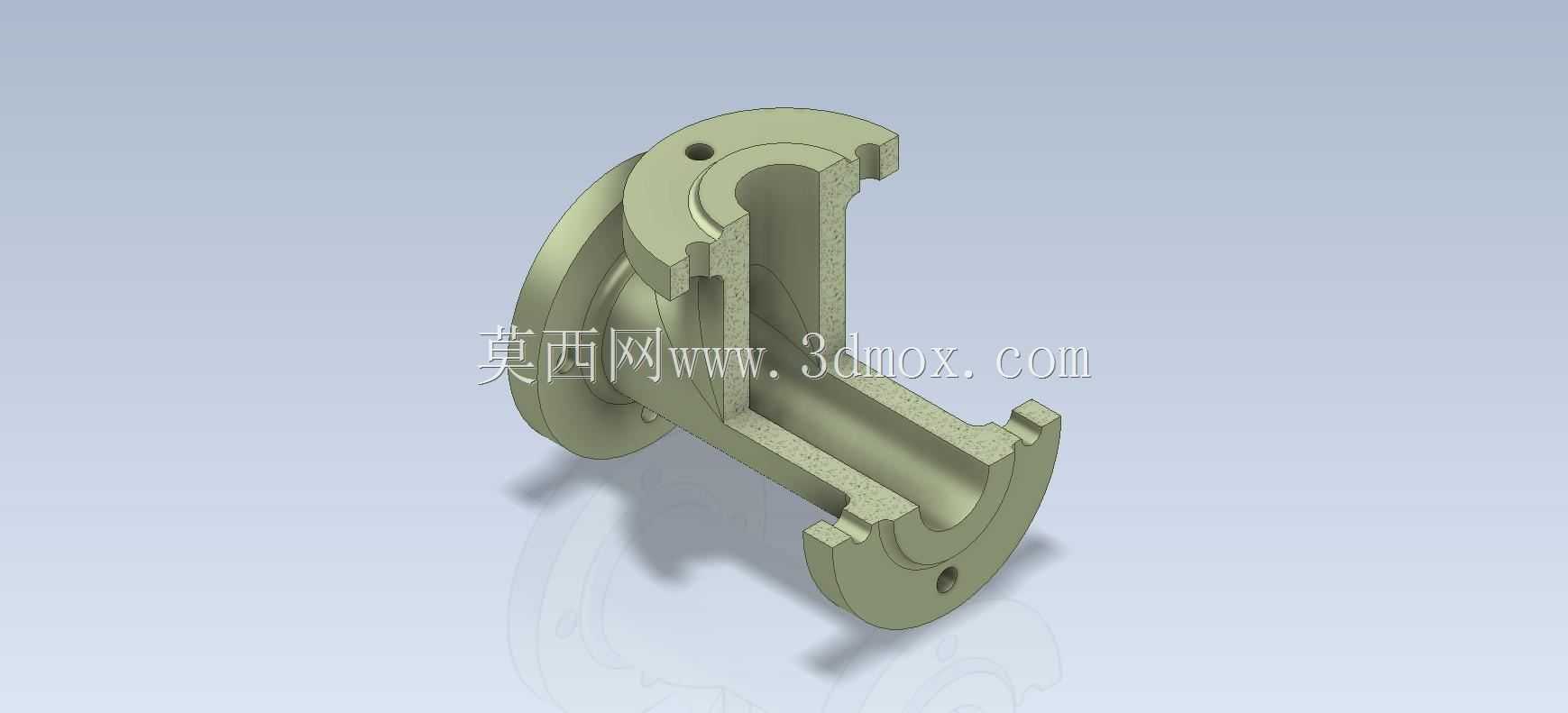

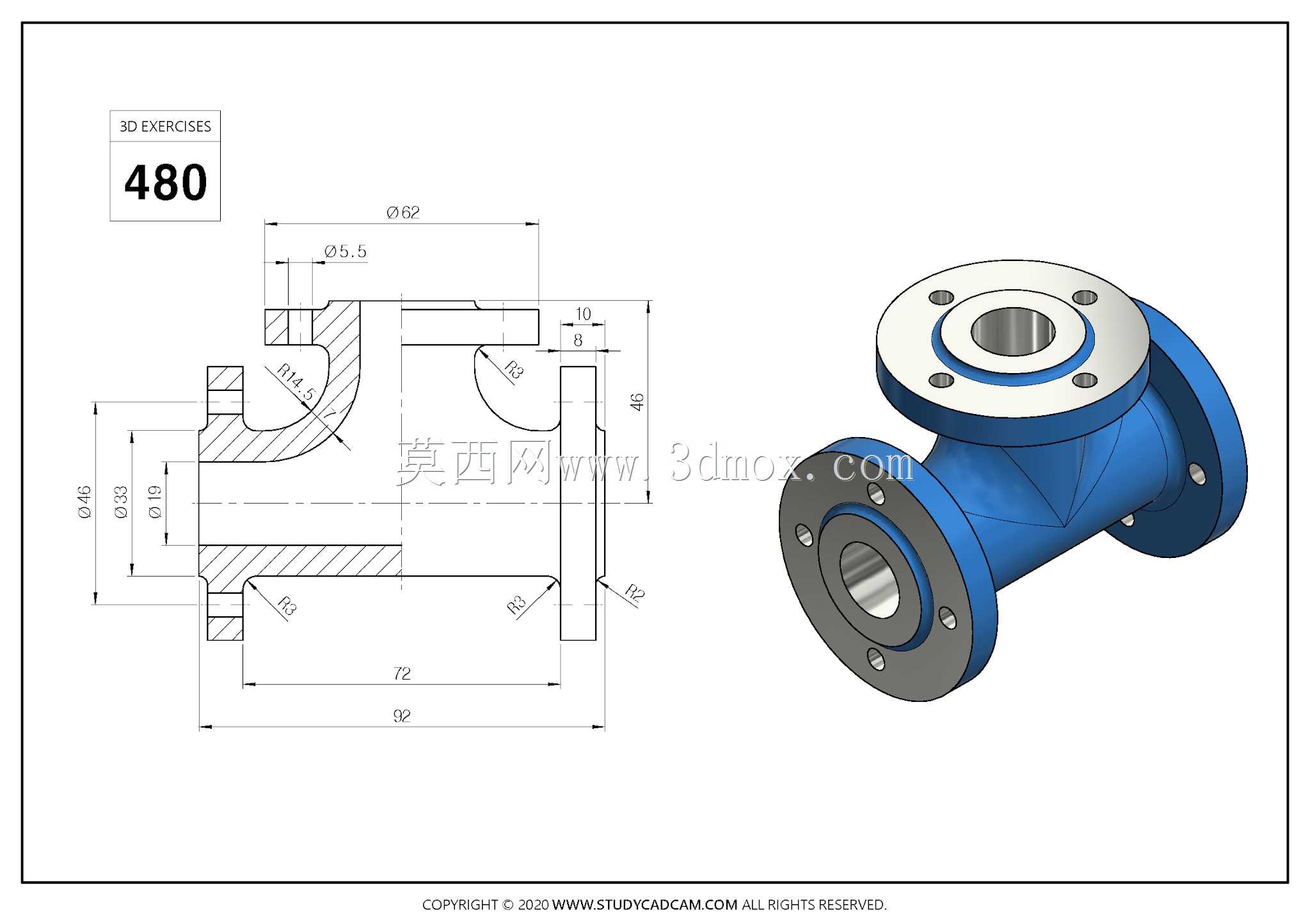

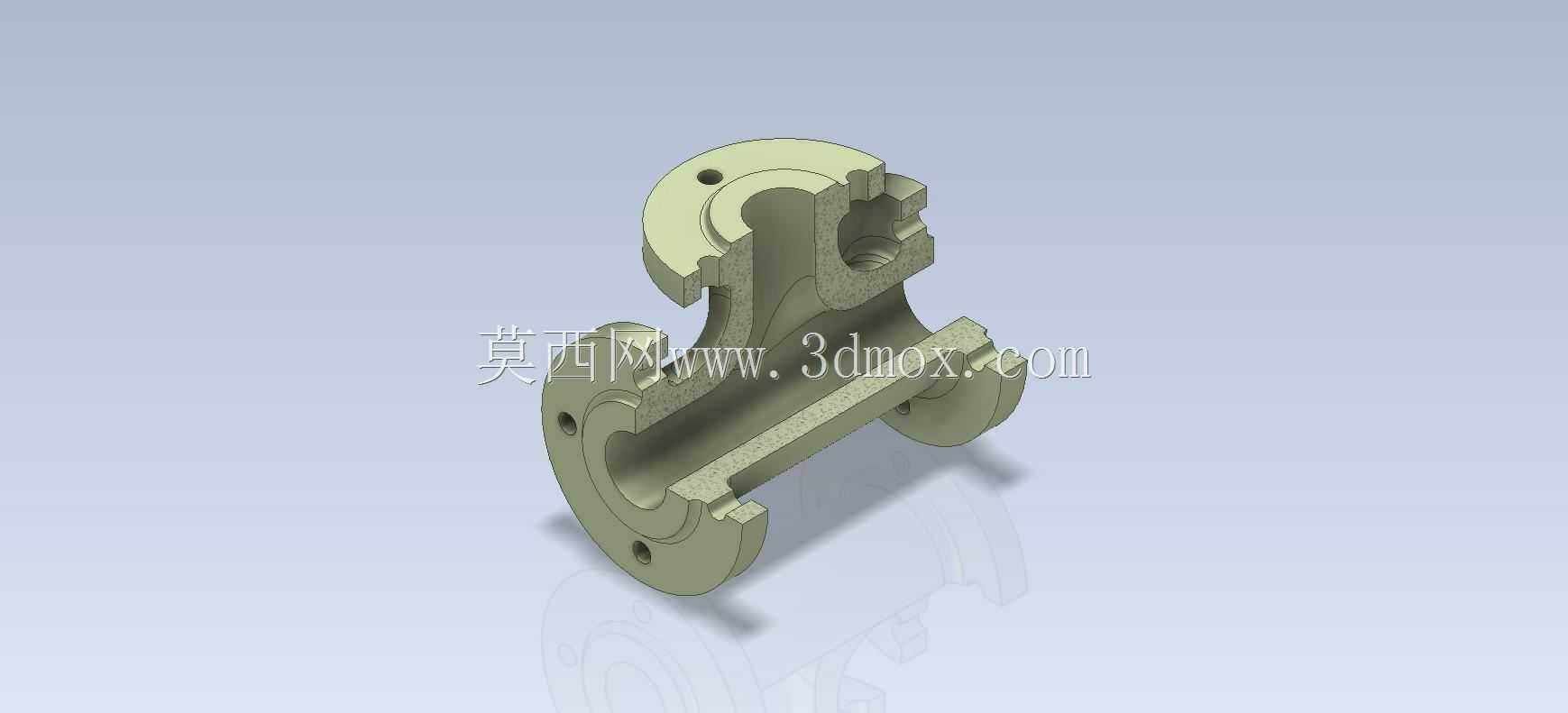

　　这种紧凑结构的三通阀体可以有效节省安装空间，不会因为阀体结构冗余造成周边管路排布干涉。实际建模过程中，这类阀体的结构练习重点在于法兰特征的参数化构建、主体回转特征与三通分支特征的布尔融合、过渡圆角的合理选取，以及螺栓孔的阵列排布逻辑，建模时需要先搭建主体的回转基体，再做出垂直方向的分支筒体，之后对两个筒体的相交位置做抽壳或者实体融合处理，保证内腔流道的顺滑过渡，避免出现台阶或者锐角造成的介质滞留，尤其是在输送含有少量固体颗粒的流体时，顺滑的流道内壁可以减少颗粒沉积，降低阀体堵塞的概率。另外，阀体的外表面没有多余的装饰性结构，所有外轮廓都是基于承压需求和加工工艺性设计，法兰背面的凸台结构是为了减少法兰密封面的加工面积，

　　降低机加工的工作量，同时也能保证密封面的平面度更容易控制，主体外圆柱面的粗糙度要求不高，只要满足铸造或者锻造后的外观要求即可，不需要做精加工处理，只有法兰密封面、螺栓孔以及后续需要装配阀芯的内腔位置需要预留机加工余量。在实际工况应用中，这类三通阀体通常会配套对应的阀芯组件来实现流向控制功能，不管是做L型流道的切换阀还是T型流道的合流阀，这个阀体本体都是核心的承压壳体，其结构强度直接决定了整个阀门的额定工作压力，设计时需要根据公称压力核算壁厚，验证法兰在螺栓预紧力和介质内压共同作用下的变形量，保证密封面不会因为法兰变形出现间隙导致泄漏。从建模练习的角度来说，完成这个阀体的三维建模，可以熟练掌握多实体融合、特征阵列、过渡圆角处理、工程化结构细节添加的相关技巧，理解工业阀门类零件从功能需求到结构落地的设计逻辑，避免做出只看起来形似却不符合工程实际安装、加工要求的模型，比如很多初学者做这类阀体时会忽略法兰颈的过渡结构，直接把法兰片和筒体做直角连接，这种结构在实际工程中是完全无法使用的，应力集中系数过高，承压时很容易出现断裂问题，还有的会把螺栓孔的位置做的过于靠近法兰外缘或者内孔，导致螺栓安装时没有足够的扳手空间，或者密封面的有效压紧宽度不足，这些细节都是在结构设计中需要重点考量的内容。
