钣金折弯成型钢质安装固定支架结构

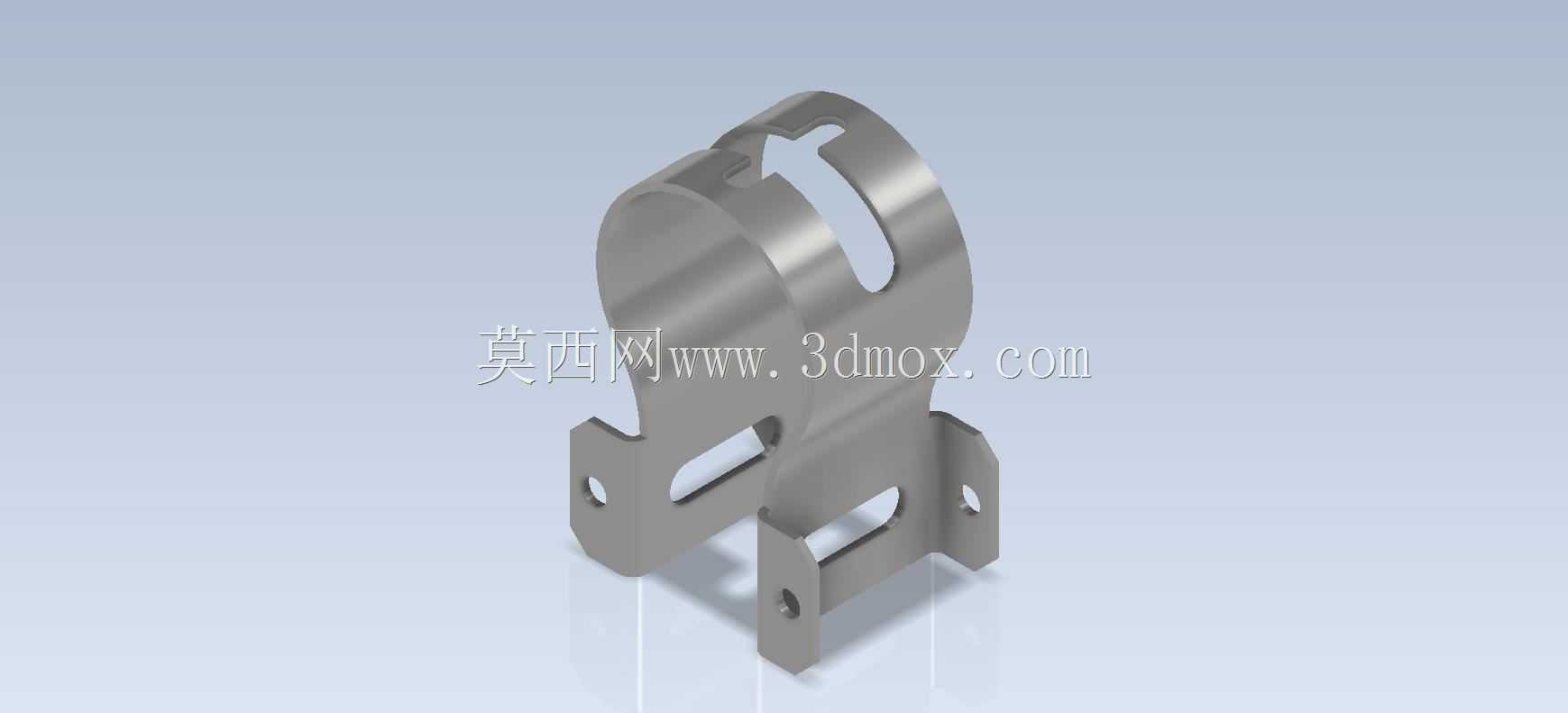

　　这款钢质支架采用钣金工艺加工成型，在工业装配场景中主要承担小尺寸轴类、管状零部件的径向限位与轴向支撑作用，常见于小型自动化设备的管线排布、轻工机械的辅助构件定位、检测设备的传感组件安装工位，能够在紧凑的设备内部空间里完成部件的可靠固定，避免设备运行过程中被固定件出现窜动、移位问题。从结构设计逻辑来看，整个支架采用一体化钣金折弯成型，没有额外的焊接拼接工序，所有弯折处均预留了标准钣金折弯内R角，既避免折弯过程中出现板材开裂问题，也能消除应力集中点，提升构件的长期抗疲劳性能。支架上部的半开放抱箍结构是核心的承载定位部位，抱箍开口处设计有导向扩口，装配时无需严格对齐即可将管状部件滑入定位腔，抱箍侧壁开设的长条形避让槽，

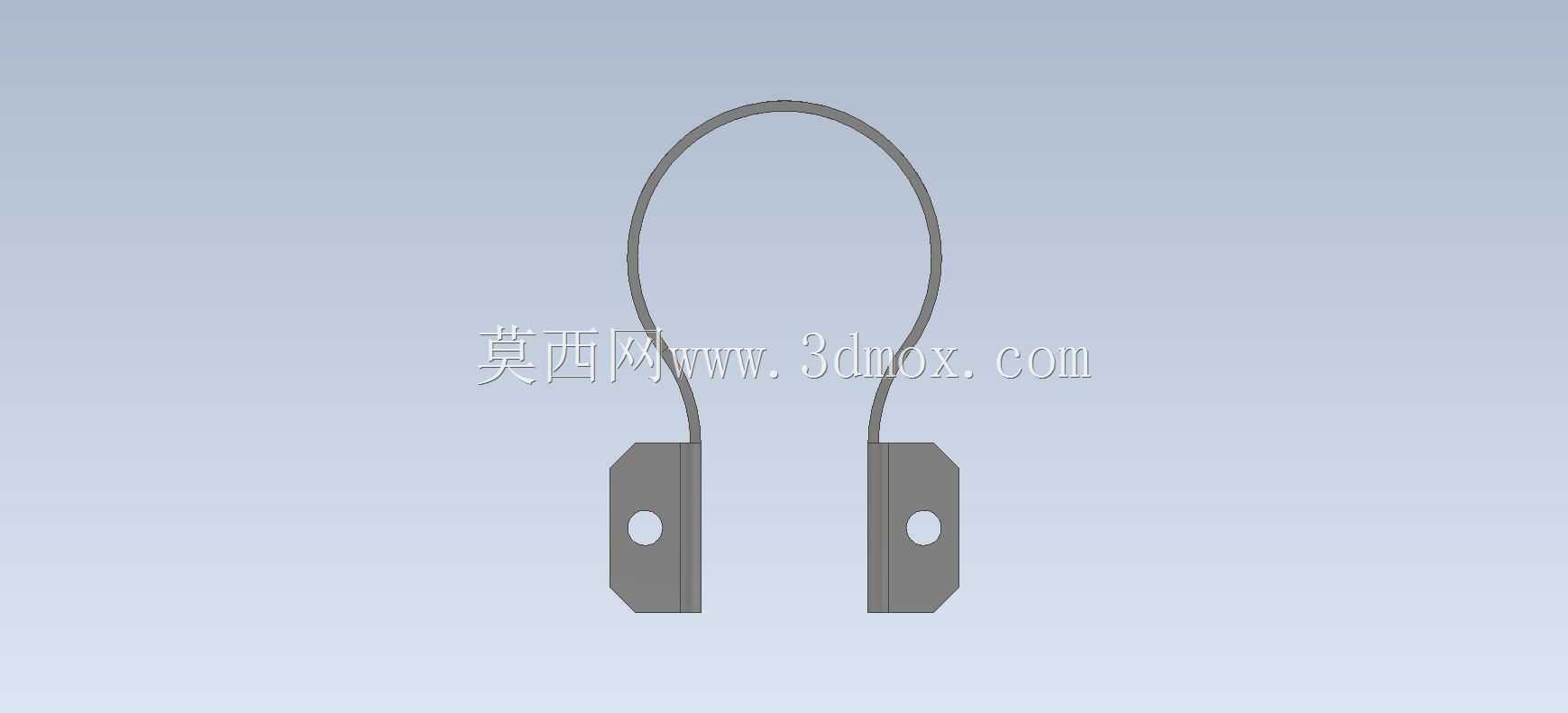

　　一方面可以适配一定直径公差范围内的被固定件，另一方面能够在抱箍锁紧时提供均匀的形变余量，避免局部应力过大导致抱箍断裂，同时槽体结构也能减轻构件整体重量，降低材料消耗。支架下部的两个对称安装支脚是整个构件的安装基准面，每个支脚上都设计有圆形安装过孔，孔位边缘做了去毛刺处理，能够适配标准规格的螺栓紧固件完成与设备基座的连接，支脚与上部抱箍主体的弯折过渡段采用了加宽设计，能够提升整个支架的抗扭转刚度，当被固定件承受径向载荷时，过渡段不会出现明显的形变偏移。两个支脚之间预留了足够的操作空间，装配时可以方便地伸入紧固工具完成螺栓锁紧作业，不会出现工具与支架本体干涉的问题。从安装边界尺寸来看，

　　支架整体的安装 footprint 控制在极小的范围内，不需要在设备基座上预留过大的安装平面，两个安装孔的孔距按照标准紧固件安装间距设计，能够兼容常见的设备安装孔位排布，不需要额外对基座进行二次打孔加工。抱箍的中心高度经过精准计算，能够保证被固定的管状部件与相邻构件保持合理的装配间隙，不会出现运动干涉问题。在实际使用场景中，这类钣金支架往往需要承受一定的振动载荷，因此板材选型上采用了具备良好韧性的冷轧钢板，成型后经过表面处理能够具备基础的防锈能力，适配普通工业车间的使用环境。设计过程中充分考虑了钣金加工的工艺可行性，所有的开孔、切槽、折弯工序都能够在常规数控冲床、折弯机上完成，不需要特殊的定制工装，能够有效控制加工成本，

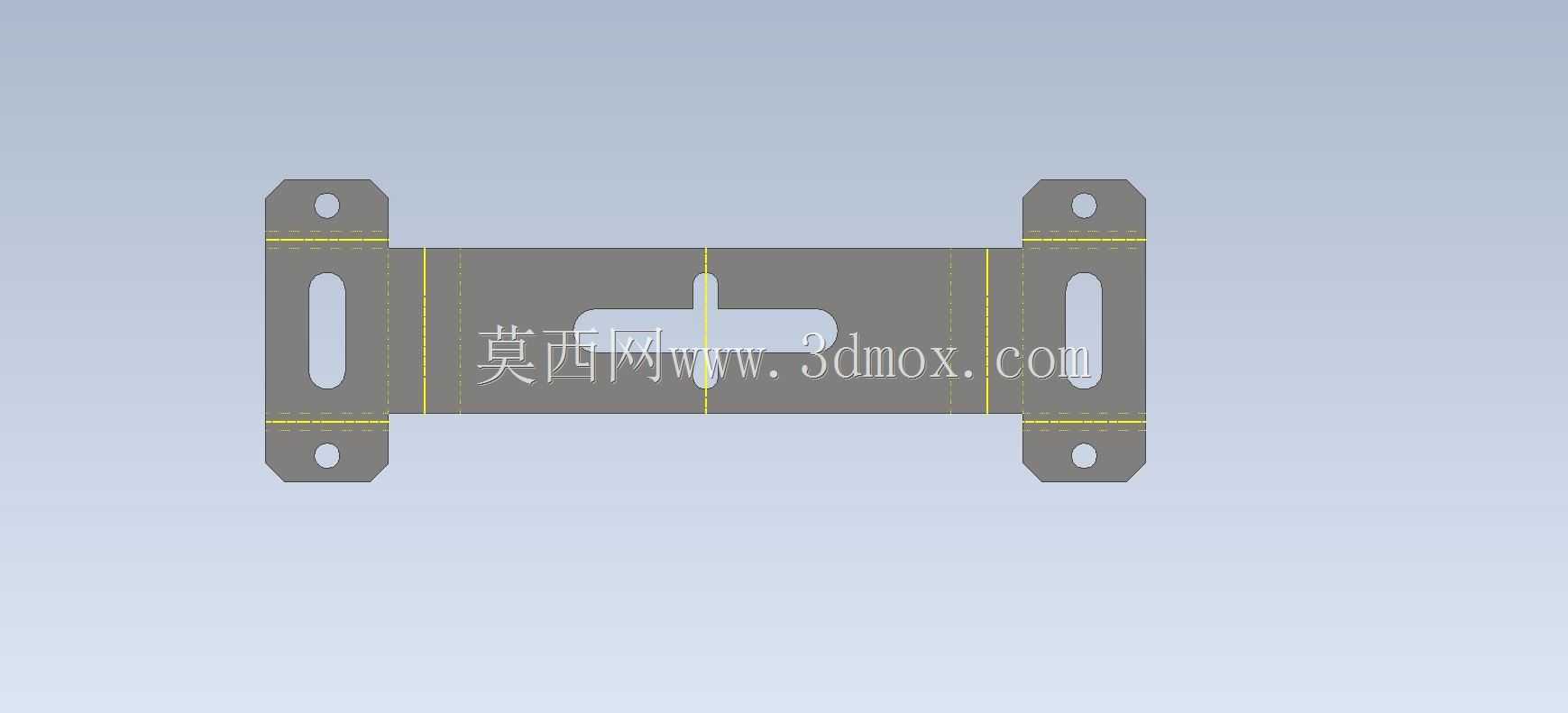

　　适合小批量试制与批量生产场景。支架上的所有棱角都做了倒钝处理，避免装配过程中划伤操作人员，也不会对被固定的管线外层造成磨损。抱箍结构的抱紧力经过形变计算，既能够保证被固定件不会在正常运行振动下松脱，也不会因为抱紧力过大导致薄壁管状部件被挤压变形。在进行三维建模过程中，这类钣金件需要严格遵循钣金展开规则，所有的折弯扣除值按照所选板材厚度设置，保证展开后的下料尺寸准确，折弯后能够直接达到设计尺寸要求，不需要后续的锉修调整。支脚的安装面设计为平面结构，能够与设备安装基面完全贴合，避免出现安装倾斜导致的被固定件同轴度偏差问题。上部抱箍的圆柱面轮廓度控制在合理公差范围内，保证与被固定件的接触面积足够，不会出现点接触导致的应力集中问题。侧壁的长槽长度经过计算，既能够提供足够的形变余量，也不会过度削弱抱箍的结构强度，槽体的两端设计有圆弧止裂槽，避免长期受力情况下槽端出现裂纹扩展。这类支架在实际设备中往往作为辅助定位构件使用，虽然不承担核心的传动载荷，但是其结构可靠性直接影响被固定部件的位置精度，因此设计过程中对每个弯折角度、每个开孔位置都做了严谨的尺寸校核，保证装配后能够达到预期的固定效果。
