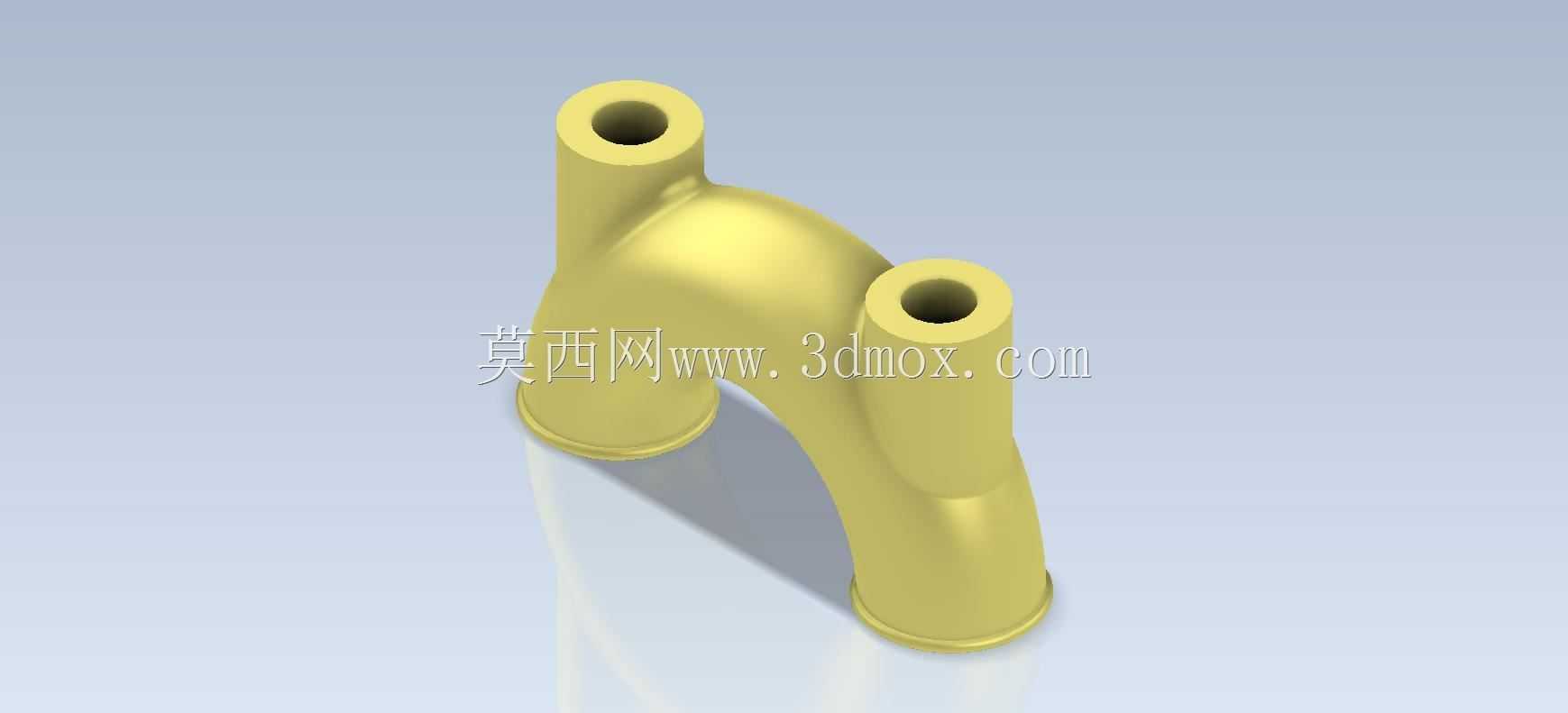

悬架系统Y型三通连接管路结构设计

　　在商用车与乘用车辆的悬架系统布局中，气路或油路的分流连接部件直接影响整套系统的运行稳定性，这款Y型三通连接管路正是针对悬架系统流体输送分支需求设计的结构件，日常工况下承担单路输入、双路输出的介质导流作用，适配悬架系统中气动控制回路、润滑支路的分流需求，避免多管路并行排布带来的空间冗余与干涉风险。从结构设计逻辑来看，整体采用等径Y型分叉布局，三个接口端均做了加厚翻边处理，翻边结构一方面可以提升接口处的结构强度，避免管路插接或卡箍锁紧时出现管壁开裂问题，另一方面翻边形成的定位台阶可以为管路密封件提供安装限位，保证密封配合面的压紧量处于合理区间，杜绝介质渗漏风险。分叉过渡区域采用大曲率圆弧顺滑过渡，没有直角转折结构，

　　这种设计首先可以降低介质流经分叉位置的局部阻力，减少流道内的紊流与压力损失，保证两条输出支路的介质压力均衡，其次大圆弧过渡的壁厚均匀性更好，在注塑或铸造成型过程中不会出现局部壁厚差过大导致的缩孔、应力集中问题，提升零件的成型合格率与长期使用的抗疲劳性能。三个接口的轴线夹角经过反复校核，两个输出接口的轴线呈对称分布，与输入接口的轴线夹角控制在45度区间，这种角度设置既可以保证管路安装后不会与周边的悬架摆臂、减震器、车架纵梁产生运动干涉，也能让外接管路的弯折角度处于最小应力区间，延长外接软管的使用寿命。从安装边界来看，零件整体外轮廓没有突出的尖锐棱角，所有外表面均做了圆角处理，安装时不需要预留额外的避让空间，

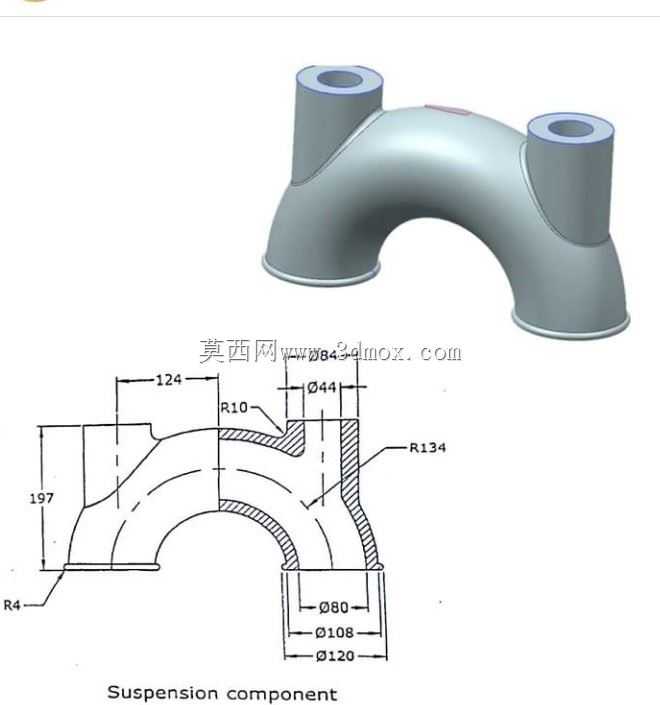

　　三个接口的中心距尺寸经过匹配校核，适配常规悬架系统的标准管路接头规格，不需要额外定制转接件即可完成装配，降低整车装配的物料成本与工时消耗。在实际使用场景中，这类三通管路不仅应用在传统燃油车的悬架气动控制系统中，在新能源车型的底盘空气悬架回路、工程机械设备的液压悬架支路中也有广泛的适配空间，结构设计上没有多余的冗余特征，整体重量控制在较低水平，符合底盘部件轻量化的设计趋势。建模过程中需要重点关注分叉位置的曲面顺滑度，三个圆柱管段与分叉过渡曲面的衔接要做到G2连续，避免出现曲面棱线导致的应力集中，同时要保证三个接口的内孔同轴度、端面平面度满足密封要求，内孔流道要做抛光处理减少介质流动阻力，外壁的厚度要保持均匀，

　　避免成型后出现变形导致接口错位。从功能特性上看，这款零件没有复杂的活动结构，属于静态导流连接件，可靠性完全取决于结构设计的合理性与成型精度，对称式的Y型布局可以让两个输出支路的介质分配更加均匀，不会出现单支路流量不足的问题，加厚的管壁设计可以承受悬架系统常规的工作压力，在压力波动工况下也不会出现鼓包、开裂问题。在整车底盘的管路排布中，这类三通件通常布置在悬架上控制臂附近的车架安装点上，通过管卡固定在车架预留的安装孔位上，三个接口分别连接主气源管路与左右两侧的悬架气囊控制管路，安装位置要避开悬架跳动过程中的运动包络，同时要远离高温的排气部件，避免管路长期受高温烘烤出现老化失效。设计时还要考虑零件的环境适应性，外壁要做防腐处理，适配车辆行驶过程中泥水、盐雾的腐蚀环境，接口的密封槽尺寸要匹配标准O型圈的规格，保证在-40℃到120℃的工作温度区间内都能保持可靠的密封性能，不会因为温度变化导致密封件收缩或膨胀出现渗漏。
